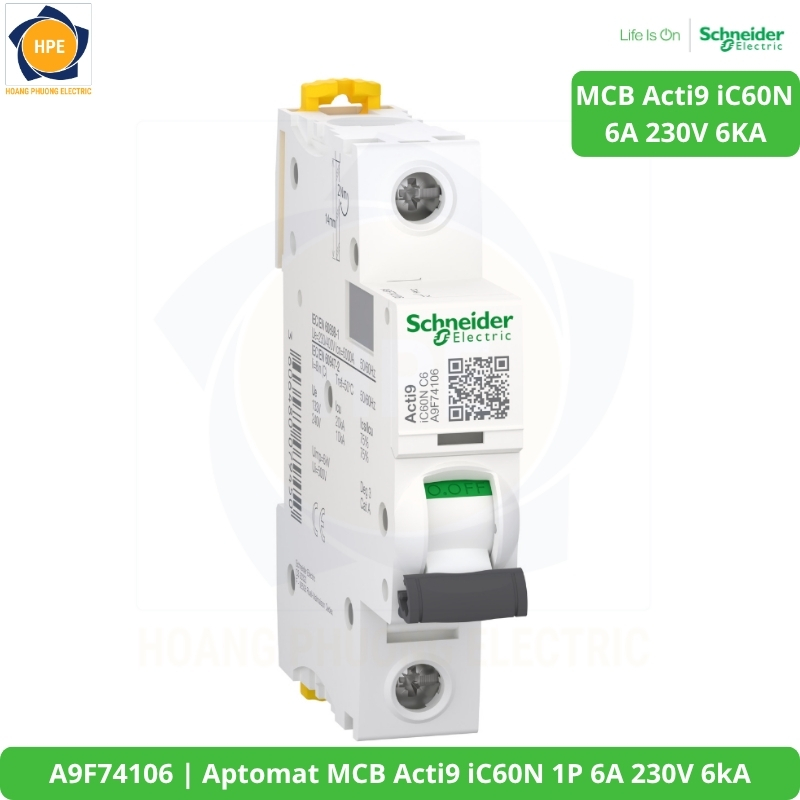

A9F74106 MCB Acti9 iC60N Schneider – Bảo vệ quá tải và ngắn mạch 6kA
MCB Acti9 iC60N là dòng cầu dao tự động thuộc hệ Acti9 của Schneider Electric, được sử dụng để kiểm soát và bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch. Sản phẩm hướng đến các hệ thống phân phối điện hạ thế trong nhà ở, công trình thương mại và môi trường công nghiệp. Schneider cung cấp dải dòng định mức từ 6A đến 63A, giúp người dùng dễ lựa chọn thiết bị phù hợp với từng nhánh tải.
Dòng iC60N có khả năng cắt 6kA, sử dụng đặc tuyến tác động C và có điện áp chịu xung định mức Uimp 6kV. Sản phẩm đáp ứng cả IEC 898 và IEC 947-2, phù hợp cho nhiều yêu cầu bảo vệ trong mạng điện dân dụng và công nghiệp. So với các dòng MCB cơ bản, iC60N hướng đến khả năng sử dụng linh hoạt và độ đồng bộ cao trong hệ thống Acti9 Schneider Electric.
A9F74106 là MCB thuộc dòng Acti9 iC60N Schneider Electric, có cấu hình 1p, dòng định mức 6A và khả năng cắt ngắn mạch 6kA. Sản phẩm sử dụng đặc tuyến C, hỗ trợ bảo vệ mạch điện trước sự cố quá tải và ngắn mạch. Với điện áp chịu xung Uimp 6kV và thiết kế module lắp trên thanh DIN, thiết bị phù hợp cho nhiều hệ thống phân phối điện hạ thế trong dân dụng, thương mại và công nghiệp.
Bảng thông số sản phẩm MCB Schneider Acti9 iC60N A9F74106
| Mã sản phẩm | A9F74106 |
| Loại thiết bị | MCB Acti9 |
| Số cực | 1P |
| Dòng điện định mức | 6A |
| Điện áp sử dụng | 230V |
| Tần số | 50/60Hz |
| Tiêu chuẩn | IEC/EN 60898-1, IEC/EN 60947-2 |
| Kích thước tham khảo | 18 × 85 × 78,5mm |
| Trọng lượng |
215g |
| Kiểu lắp đặt | Thanh ray DIN |
| Độ bền điện | 10.000 chu kỳ |
| Độ bền cơ khí | 20.000 chu kỳ |
| Cấp bảo vệ thiết bị |
IP20 |
Nguyên lý hoạt động của MCB Acti9 iC60N A9F74106
MCB Acti9 iC60N sử dụng cơ chế bảo vệ nhiệt – từ để phát hiện và ngắt mạch khi xuất hiện dòng điện bất thường.
- Bảo vệ quá tải: Khi dòng điện vượt quá dòng định mức trong một khoảng thời gian, phần tử nhiệt bên trong MCB nóng lên. Thanh lưỡng kim biến dạng và tác động vào cơ cấu nhả, từ đó ngắt nguồn để hạn chế dây dẫn bị quá nhiệt.
- Bảo vệ ngắn mạch: Khi xảy ra chạm chập, dòng điện tăng rất nhanh. Bộ phận điện từ tạo lực hút để kích hoạt cơ cấu cắt gần như tức thời, giúp cô lập khu vực sự cố.
- Đặc tuyến C: iC60N được Schneider Electric cung cấp phổ biến với đường cong loại C. Đặc tuyến này thích hợp với nhiều phụ tải có dòng khởi động ở mức vừa phải.
- Khôi phục sau sự cố: Sau khi nguyên nhân quá tải hoặc ngắn mạch được xử lý, người vận hành có thể đóng lại MCB để tiếp tục cấp điện cho mạch.
Tính năng nổi bật của MCB A9F74106
- Bảo vệ kép: Hỗ trợ bảo vệ mạch điện trước sự cố quá tải và ngắn mạch.
- Khả năng cắt 6kA: Phù hợp với nhiều hệ thống phân phối điện hạ thế thông dụng.
- Dải dòng 6–63A: Dễ lựa chọn theo từng nhánh tải và nhu cầu sử dụng.
- Uimp 6kV: Tăng khả năng chịu xung điện áp trong quá trình vận hành.
- Tiêu chuẩn IEC: Đáp ứng IEC 898 và IEC 947-2, phù hợp cho cả ứng dụng dân dụng và công nghiệp.
Ứng dụng của MCB Acti9 iC60N A9F74106
MCB Acti9 iC60N có thể được sử dụng trong nhiều tủ điện và hệ thống phân phối điện hạ thế. Schneider Electric xác định dòng sản phẩm này phù hợp cho cả mạng điện dân dụng và công nghiệp.
- Nhà ở: Bảo vệ các nhánh chiếu sáng, ổ cắm và thiết bị điện dân dụng.
- Văn phòng, cửa hàng: Dùng cho mạch cấp điện tới hệ thống chiếu sáng, ổ cắm và thiết bị văn phòng.
- Công trình thương mại: Phù hợp với các nhánh phân phối điện trong cửa hàng, khách sạn và tòa nhà.
- Nhà xưởng: Bảo vệ các mạch phân phối phù hợp trước nguy cơ quá tải và ngắn mạch.
- Tủ điện phân phối: Thuận tiện khi xây dựng hệ thống sử dụng đồng bộ thiết bị Acti9 Schneider Electric.
Bảng so sánh thông số sản phẩm chống giật MCB Schneider Acti9 iC60N iC60N
| Dòng định mức | 1P | 2P | 3P | 4P | Tiêu chuẩn | Dòng cắt |
|---|---|---|---|---|---|---|
| 6A | A9F74106 | A9F74206 | A9F74306 | A9F74406 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 10A | A9F74110 | A9F74210 | A9F74310 | A9F74410 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 16A | A9F74116 | A9F74216 | A9F74316 | A9F74416 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 20A | A9F74120 | A9F74220 | A9F74320 | A9F74420 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 25A | A9F74125 | A9F74225 | A9F74325 | A9F74425 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 32A | A9F74132 | A9F74232 | A9F74332 | A9F74432 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 40A | A9F74140 | A9F74240 | A9F74340 | A9F74440 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 50A | A9F74150 | A9F74250 | A9F74350 | A9F74450 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
| 63A | A9F74163 | A9F74263 | A9F74363 | A9F74463 | IEC/EN 60898-1, IEC/EN 60947-2 | 6kA |
Vì sao nên chọn MCB Acti9 iC60N Schneider A9F74106?
- Bảo vệ hai sự cố chính: Hỗ trợ ngắt mạch khi xảy ra quá tải hoặc ngắn mạch.
- Khả năng cắt 6kA: Đáp ứng nhiều ứng dụng phân phối điện hạ thế phổ biến.
- Dải dòng rộng: Có các lựa chọn từ 6A đến 63A cho nhiều loại phụ tải.
- Uimp 6kV: Tăng khả năng chịu xung điện áp trên hệ thống.
- Tiêu chuẩn rõ ràng: Đáp ứng IEC 898 và IEC 947-2.
- Thuộc hệ Acti9: Thuận tiện khi cần đồng bộ thiết bị trong tủ điện Schneider Electric.
Lưu ý khi lựa chọn và lắp đặt MCB Acti9 iC60N!
- Chọn đúng dòng định mức: Cần dựa trên tải thực tế và khả năng chịu dòng của dây dẫn.
- Kiểm tra khả năng cắt: Mức 6kA phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
- Không chọn MCB quá lớn: Dòng định mức quá cao so với dây dẫn có thể làm giảm hiệu quả bảo vệ quá tải.
- Siết đầu nối đúng kỹ thuật: Mối nối lỏng có thể gây phát nhiệt và ảnh hưởng đến độ ổn định của hệ thống.
- Kiểm tra trước khi cấp điện: Đảm bảo dây dẫn, đầu nối và thiết bị được lắp chắc chắn.
- Chọn cấp cắt cao hơn khi cần: Với hệ thống có dòng ngắn mạch dự kiến vượt 6kA, nên sử dụng dòng MCB có khả năng cắt phù hợp hơn.

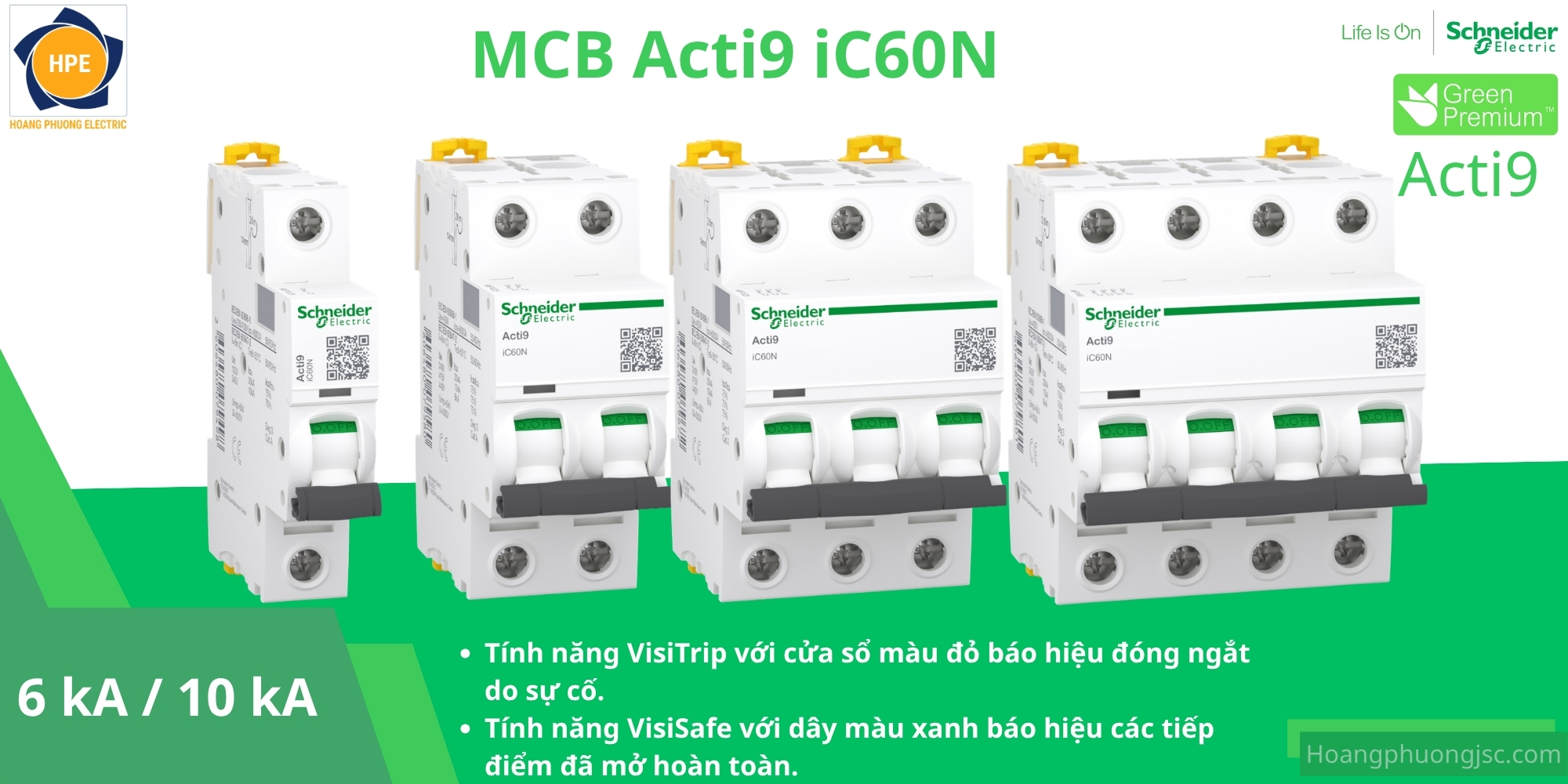

Sơ đồ và ảnh thực tế sản phẩm
Kết luận
MCB Acti9 iC60N A9F74106 Schneider là giải pháp bảo vệ mạch điện hạ thế trước quá tải và ngắn mạch, phù hợp cho cả ứng dụng dân dụng và công nghiệp. Dòng sản phẩm có khả năng cắt 6kA, đặc tuyến C, dải dòng định mức 6A và điện áp chịu xung Uimp 6kV. Đồng thời, việc đáp ứng IEC 898 và IEC 947-2 giúp iC60N có phạm vi ứng dụng linh hoạt trong nhiều hệ thống phân phối điện.
