MCCB GoPact 200 Schneider – Giải pháp cho hệ thống bảo vệ lưới điện hạ áp
GoPact MCCB 200 Schneider – Những điểm cần biết về MCCB thế hệ mới
GoPact 200 Schneider là dòng aptomat khối được phát triển cho các hệ thống phân phối điện hạ áp. Với thiết kế MCCB có cấu hình tương đối gọn, dải dòng rộng và nhiều lựa chọn khả năng cắt
GoPact MCCB 200 là dòng MCCB gì ?
Đây là dòng aptomat khối của Schneider Electric thuộc khung 200A, được sử dụng trong các hệ thống phân phối điện hạ áp. Dải sản phẩm bao phủ các mức 40A, 50A, 63A, 80A, 100A, 125A, 160A và 200A, với lựa chọn 3P hoặc 4P tùy mã sản phẩm.
Về cấu hình, phiên bản 3P thường có dạng 3P3D, tức 3 cực được bảo vệ. Phiên bản 4P có dạng 4P4D, phù hợp với những hệ thống cần bảo vệ cả dây trung tính.
GoPact 200 sử dụng TMD trip unit, kết hợp bảo vệ nhiệt và bảo vệ từ. Với các mã Adjustable, người dùng có thể thiết lập dòng bảo vệ nhiệt trong phạm vi phù hợp với dòng tải của mạch. Chẳng hạn, G20B3A200 có dòng định mức 200A và dải chỉnh nhiệt 140–200A, tương ứng 0,7–1,0 × In.
Thông số kỹ thuật chung GoPact MCCB 200
| Thông số | Chi tiết |
|---|---|
| Dòng sản phẩm | GoPact MCCB 200 |
| Dòng định mức (In) | 40–200A |
| Số cực | 3P / 4P |
| Cấu hình | 3P3D / 4P4D |
| Khả năng cắt (Icu) | 25kA / 36kA @415VAC |
| Bộ bảo vệ | TMD Thermal Magnetic |
| Chỉnh định nhiệt (Ir) | 0,7–1,0 × In |
| Điện áp làm việc | 415VAC |
| Tần số | 50/60Hz |
| Kích thước | 3P: 130×75×60mm; 4P: 130×100×60mm |
| Tiêu chuẩn | IEC/EN 60947-1, IEC/EN 60947-2 |
Hai cấp khả năng cắt của GoPact MCCB 200
Dòng sản phẩm được chia thành hai nhóm chính:
| Nhóm GoPact 200 | Khả năng cắt Icu tại 415VAC | Đặc điểm |
|---|---|---|
| GoPact 200B | 25kA | Phù hợp các hệ thống có mức dòng ngắn mạch dự kiến trong giới hạn 25kA |
| GoPact 200F | 36kA | Dành cho các vị trí yêu cầu khả năng cắt cao hơn, đến 36kA |

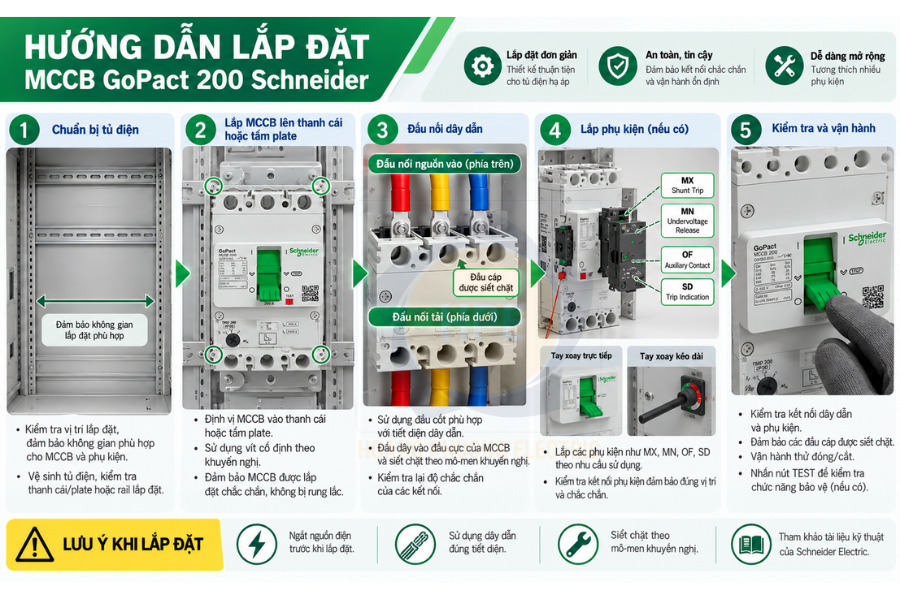

Kích thước GoPact 200 và hướng dẫn lắp đặt trong tủ điện
| Cấu hình | Kích thước tham khảo H × W × D |
|---|---|
| 3P | 130 × 75 × 60mm |
| 4P | 130 × 100 × 60mm |

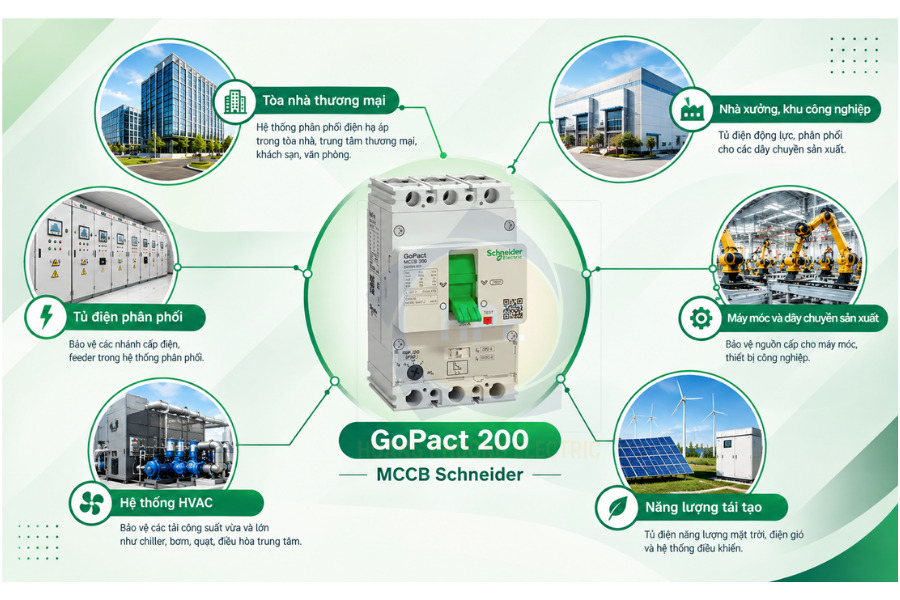

Ưu điểm nổi bật và ứng dụng của GoPact Schneider
| Dải dòng rộng | Có các mức 40A đến 200A, đáp ứng nhiều cấp tải trong hệ thống phân phối. |
| Hai cấp khả năng cắt | Có lựa chọn 25kA và 36kA tại 415VAC. |
| TMD Adjustable | Cho phép thiết lập bảo vệ nhiệt phù hợp với dòng tải. |
| Nhiều cấu hình cực | Có phiên bản 3P và 4P. |
| Thiết kế nhỏ gọn | Khung 200A có kích thước phù hợp cho nhiều loại tủ điện hạ áp. |
| Phụ kiện đa dạng | Có thể mở rộng chức năng điều khiển, báo trạng thái và thao tác của MCCB. |
| Tính đồng bộ trong cùng dòng | Nhiều mức In sử dụng cùng nền tảng GoPact 200, thuận tiện lựa chọn theo từng nhánh tải. |
Cách đọc và lựa chọn MCCB GoPact 200 phù hợp
1. Xác định dòng định mức
GoPact 200 có các mức:
40A – 50A – 63A – 80A – 100A – 125A – 160A – 200A.
2. Xác định số cực
Chọn 3P3D hoặc 4P4D tùy theo hệ thống điện và yêu cầu bảo vệ dây trung tính.
3. Xác định khả năng cắt
So sánh dòng ngắn mạch dự kiến với Icu của MCCB:
| Cấp | Icu tại 380–415VAC |
|---|---|
| GoPact 200B | 25kA |
| GoPact 200F | 36kA |

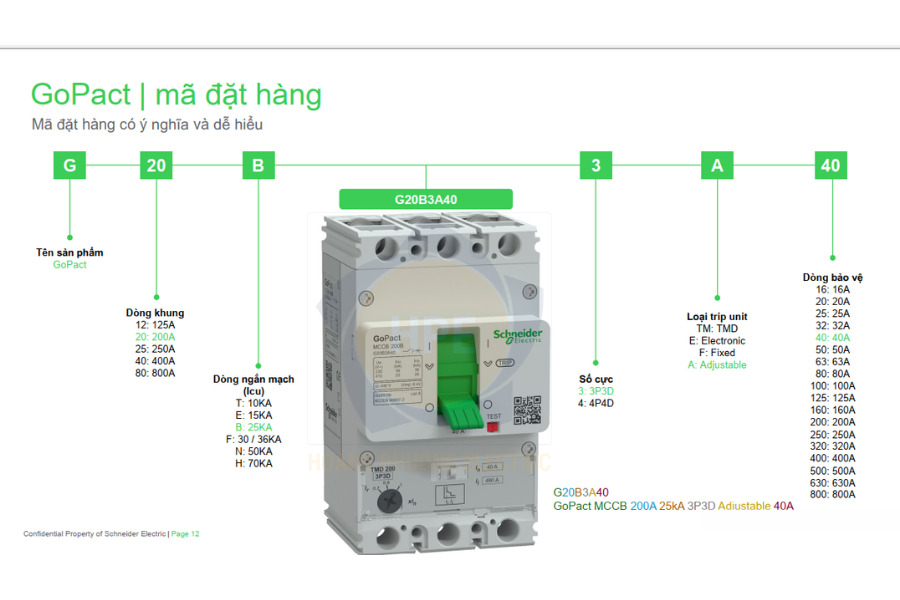

Bảng mã MCCB GoPact 200 Schneider
| Dòng định mức | 3P – 25kA | 4P – 25kA | 3P – 36kA | 4P – 36kA |
|---|---|---|---|---|
| 40A | G20B3A40 | G20B4A40 | G20F3A40 | G20F4A40 |
| 50A | G20B3A50 | G20B4A50 | G20F3A50 | G20F4A50 |
| 63A | G20B3A63 | G20B4A63 | G20F3A63 | G20F4A63 |
| 80A | G20B3A80 | G20B4A80 | G20F3A80 | G20F4A80 |
| 100A | G20B3A100 | G20B4A100 | G20F3A100 | G20F4A100 |
| 125A | G20B3A125 | G20B4A125 | G20F3A125 | G20F4A125 |
| 160A | G20B3A160 | G20B4A160 | G20F3A160 | G20F4A160 |
| 200A | G20B3A200 | G20B4A200 | G20F3A200 | G20F4A200 |
