Giới thiệu về sản phẩm RCBO Schneider Easy9 EZ9D33606
Giới thiệu chung
RCBO Schneider Easy9 là thiết bị bảo vệ tích hợp cho hệ thống điện một pha, kết hợp chống quá tải, ngắn mạch và dòng rò trong cùng một sản phẩm. Dòng gồm các mã EZ9D33606, EZ9D33610, EZ9D33616, EZ9D33620, EZ9D33625 và EZ9D33632, tương ứng dòng định mức từ 6A đến 32A.
Các sản phẩm có cấu hình 1P+N, trung tính bên trái, đường cong C, dòng rò 30mA Type AC, khả năng cắt 4.500A tại 230V AC, 50/60Hz. Thiết bị rộng 18mm, kích thước 93 × 18 × 69,5mm, nặng 0,136kg và lắp trên thanh ray DIN, phù hợp cho nhà ở, căn hộ, văn phòng và cửa hàng nhỏ.

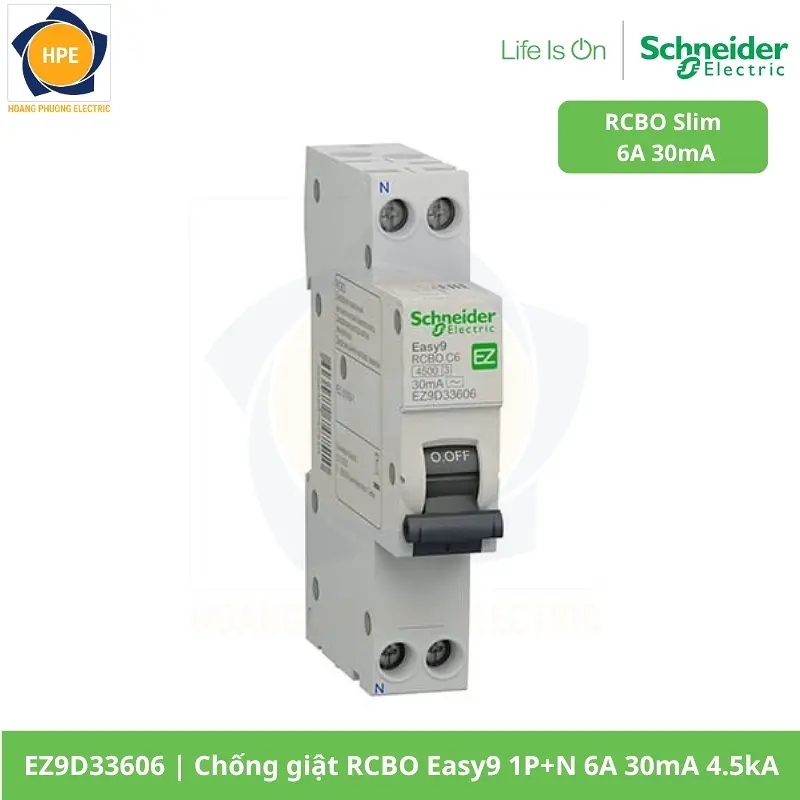

RCBO Schneider Easy9 EZ9D33606 có dòng điện định mức 6A, cấu hình 1P+N, cực trung tính bên trái, đường cong C và dòng rò 30mA Type AC. Thiết bị tích hợp bảo vệ quá tải, ngắn mạch và rò điện, với khả năng cắt 4.500A tại 230V AC, 50/60Hz. Thiết kế rộng 18mm, lắp trên thanh ray DIN giúp tiết kiệm không gian tủ điện, phù hợp sử dụng cho nhà ở, căn hộ, văn phòng, cửa hàng và các mạch điện một pha cần bảo vệ riêng biệt.

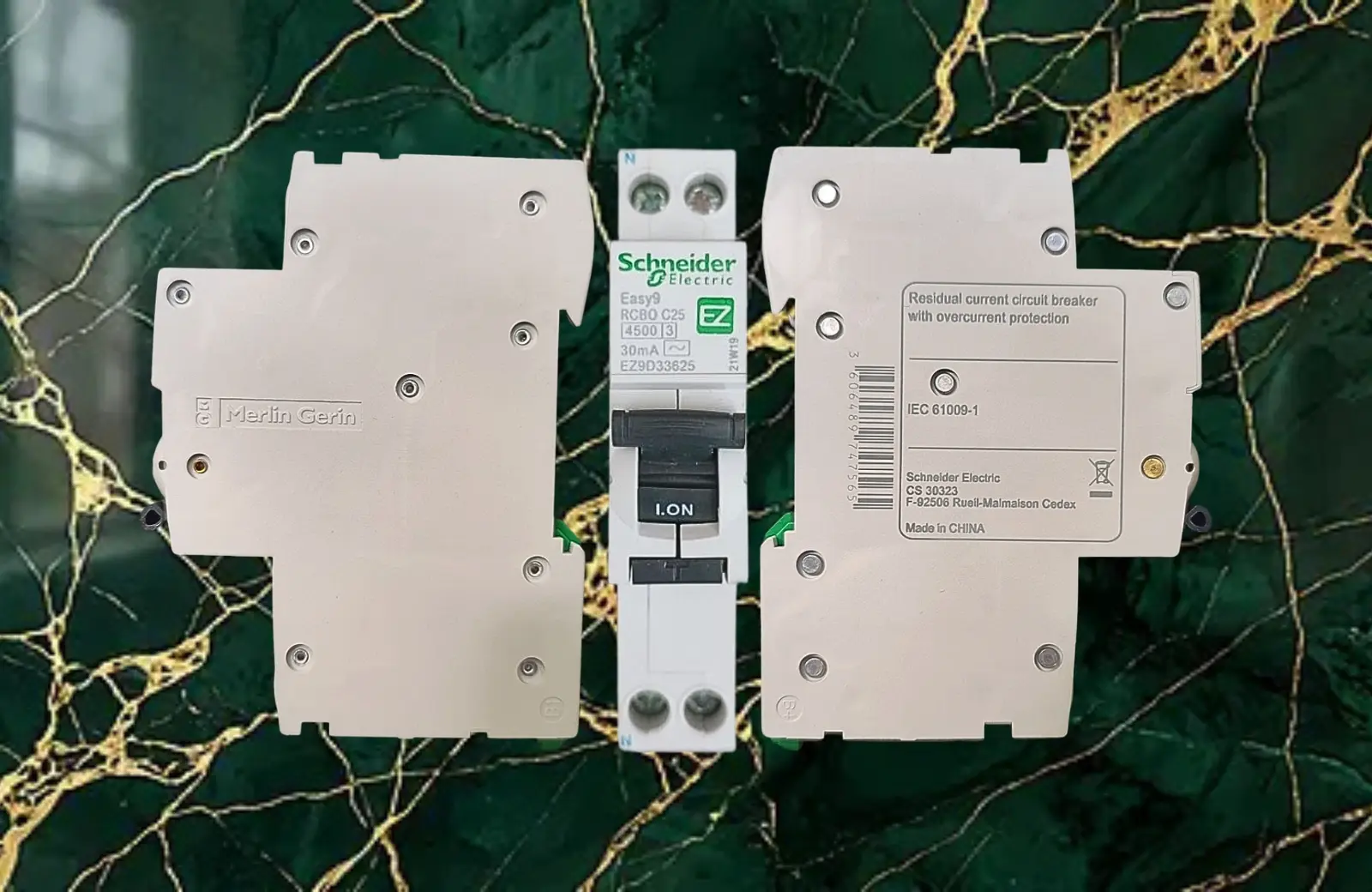

Bảng thông số sản phẩm RCBO Schneider Easy9 EZ9D33606
| Mã sản phẩm | EZ9D33606 |

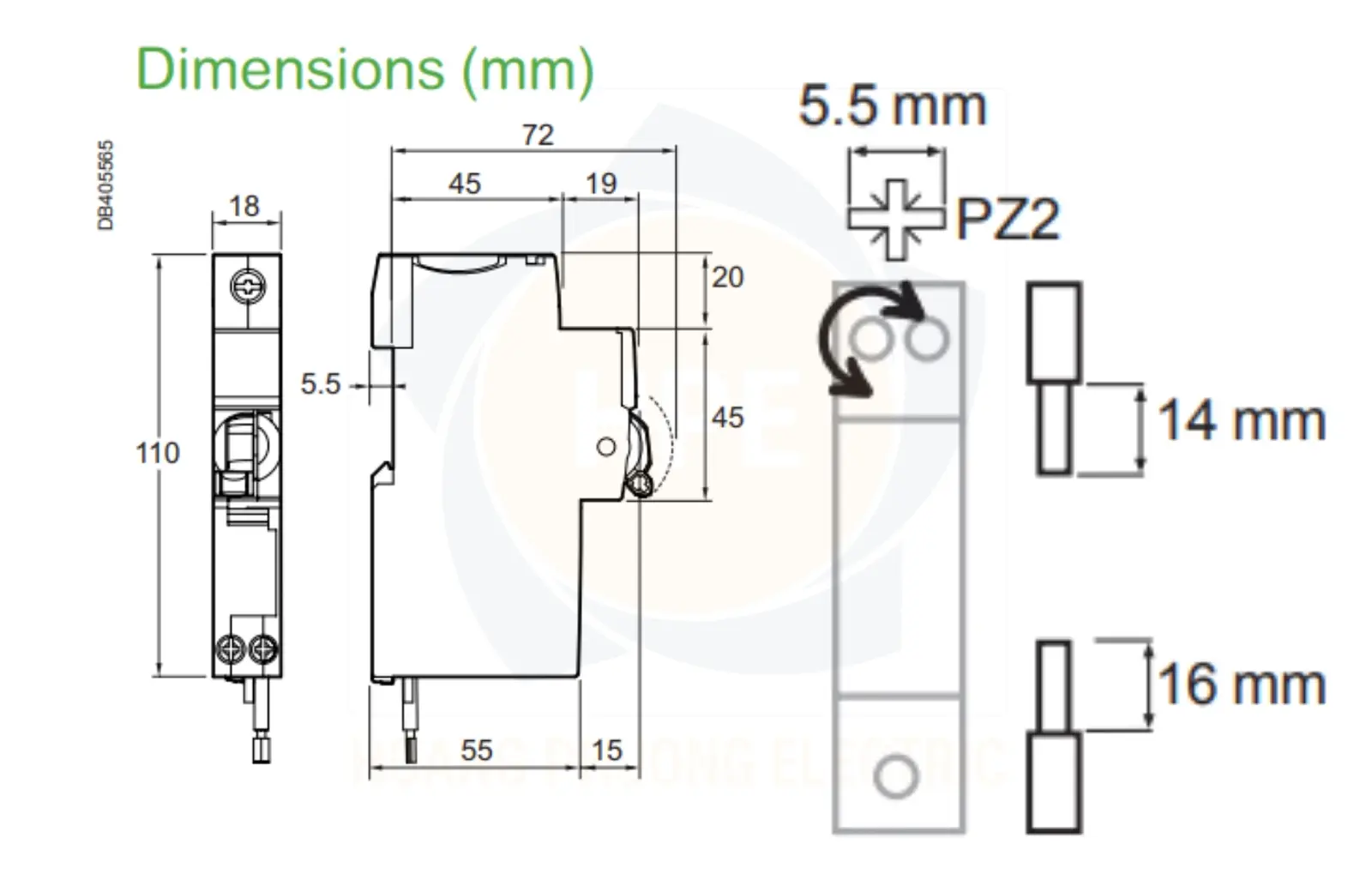

| Kích thước (mm) | 93 × 18 × 69,5 |
| Trọng lượng (g) | 136 |
| Số cực | 1P+N |
| Dòng điện định mức In | 6A |
| Điện áp hoạt động Ue | 230V AC |
| Tần số mạng điện | 50/60Hz |
| Giới hạn tác động từ | 5–10 × In |
| Dòng rò định mức | 30mA |
| Khả năng cắt ngắn mạch Icn | 4.500A tại 230V AC |
| Chỉ thị vị trí tiếp điểm | Có |
| Kiểu điều khiển | Cần gạt |
| Kiểu lắp đặt | Thanh ray DIN |
| Mô-men siết đầu nối | 2N·m |
| Cấp bảo vệ | IP20; IP40 khi lắp trong tủ module |
| Tiêu chuẩn | IEC 61009-1 |
Nguyên lý hoạt động của RCBO Schneider Easy9 EZ9D33606
RCBO Schneider Easy9 liên tục giám sát dòng điện và tự động ngắt khi xảy ra quá tải, ngắn mạch hoặc rò điện, giúp bảo vệ dây dẫn, thiết bị và người sử dụng.
Bảo vệ quá tải
Khi dòng điện vượt mức định danh trong thời gian dài, thanh lưỡng kim bên trong nóng lên, biến dạng và kích hoạt cơ cấu ngắt, hạn chế dây dẫn và đầu nối bị quá nhiệt.
Bảo vệ ngắn mạch
Khi dòng điện tăng đột ngột, cuộn điện từ tác động gần như tức thời để mở tiếp điểm. Đường cong C có giới hạn tác động từ 5–10 × In, kết hợp khả năng cắt 4.500A.
Bảo vệ dòng rò
RCBO so sánh dòng điện đi qua dây pha và dây trung tính. Khi độ chênh lệch đạt 30mA, thiết bị ngắt tức thời nhằm giảm nguy cơ điện giật và sự cố cách điện. Bảo vệ Type AC phù hợp với dòng rò xoay chiều hình sin trong hệ thống điện dân dụng.
Ứng dụng của RCBO Schneider Easy9 EZ9D33606
RCBO Schneider Easy9 dòng EZ9D336 được sử dụng để bảo vệ các mạch điện một pha trong nhà ở, căn hộ, văn phòng, cửa hàng và công trình dân dụng nhỏ. Thiết bị phù hợp lắp cho từng mạch nhánh riêng, giúp bảo vệ đồng thời trước quá tải, ngắn mạch và dòng điện rò.
Các ứng dụng phổ biến gồm:
- Mạch chiếu sáng trong nhà.
- Mạch ổ cắm sinh hoạt.
- Mạch cấp điện cho tủ lạnh, máy giặt và thiết bị gia dụng.
- Mạch điều hòa, bình nước nóng và thiết bị gia nhiệt.
- Mạch điện khu vực bếp, phòng giặt hoặc nơi có độ ẩm cao.
- Mạch cấp nguồn riêng cho thiết bị có công suất phù hợp.
- Mạch tổng nhánh của căn hộ, tầng nhà hoặc khu vực riêng.
- Tủ điện dân dụng cần tiết kiệm không gian lắp đặt.
Kết luận
RCBO Schneider Easy9 EZ9D33606 là thiết bị bảo vệ tích hợp gọn nhẹ cho hệ thống điện một pha. Với cấu hình 1P+N, dòng rò 30mA, đường cong C, khả năng cắt 4.500A và chiều rộng chỉ 18mm, sản phẩm giúp tối ưu không gian tủ điện nhưng vẫn bảo vệ đồng thời trước quá tải, ngắn mạch và rò điện.
