Giới thiệu về sản phẩm RCBO Slim Schneider Easy9 EZ9D33620
Giới thiệu chung
RCBO Slim Schneider Easy9 là thiết bị bảo vệ tích hợp cho hệ thống điện một pha, kết hợp chống quá tải, ngắn mạch và dòng rò trong cùng một sản phẩm. Dòng gồm các mã EZ9D33606, EZ9D33610, EZ9D33616, EZ9D33620, EZ9D33625 và EZ9D33632, tương ứng dòng định mức từ 6A đến 32A.
Các sản phẩm có cấu hình 1P+N, trung tính bên trái, đường cong C, dòng rò 30mA Type AC, khả năng cắt 4.500A tại 230V AC, 50/60Hz. Thiết bị rộng 18mm, kích thước 93 × 18 × 69,5mm, nặng 0,136kg và lắp trên thanh ray DIN, phù hợp cho nhà ở, căn hộ, văn phòng và cửa hàng nhỏ.

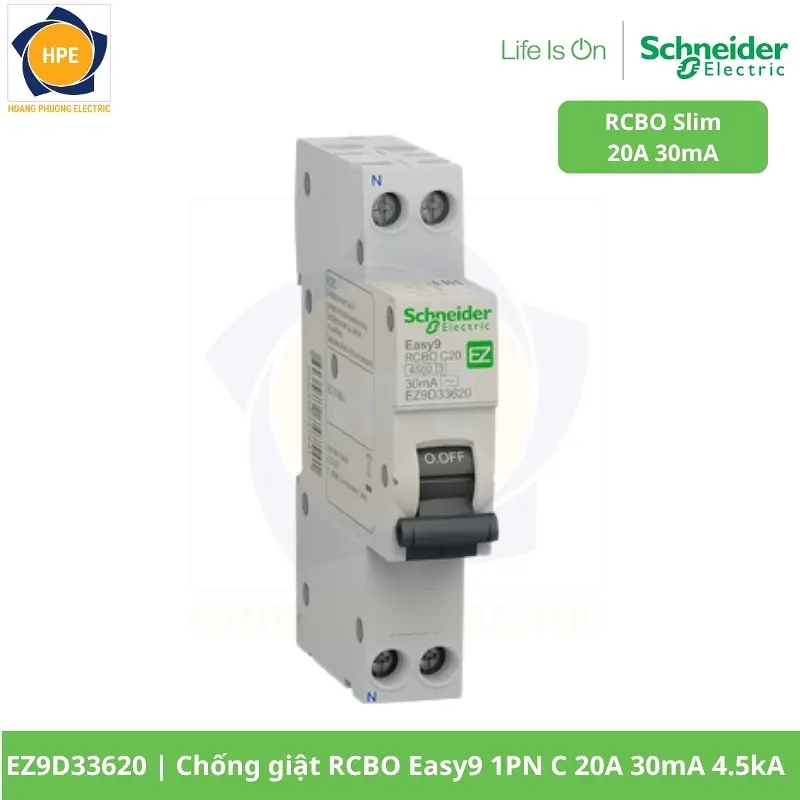

RCBO Schneider Easy9 EZ9D33620 có dòng điện định mức 20A, cấu hình 1P+N, cực trung tính bên trái, đường cong C và dòng rò 30mA Type AC. Thiết bị tích hợp bảo vệ quá tải, ngắn mạch và rò điện, với khả năng cắt 4.500A tại 230V AC, 50/60Hz. Thiết kế rộng 18mm, lắp trên thanh ray DIN giúp tiết kiệm không gian tủ điện, phù hợp sử dụng cho nhà ở, căn hộ, văn phòng, cửa hàng và các mạch điện một pha cần bảo vệ riêng biệt.
Bảng thông số sản phẩm RCBO Slim Schneider Easy9 EZ9D33620
| Mã sản phẩm | EZ9D33620 |
| Kích thước (mm) | 93 × 18 × 69,5 |
| Trọng lượng (g) | 136 |
| Số cực | 1P+N |
| Dòng điện định mức In | 20A |
| Điện áp hoạt động Ue | 230V AC |
| Tần số mạng điện | 50/60Hz |
| Giới hạn tác động từ | 5–10 × In |
| Dòng rò định mức | 30mA |
| Khả năng cắt ngắn mạch Icn | 4.500A tại 230V AC |
| Chỉ thị vị trí tiếp điểm | Có |
| Kiểu điều khiển | Cần gạt |
| Kiểu lắp đặt | Thanh ray DIN |
| Mô-men siết đầu nối | 2N·m |
| Cấp bảo vệ | IP20; IP40 khi lắp trong tủ module |
| Tiêu chuẩn | IEC 61009-1 |
Nguyên lý hoạt động của RCBO Slim Schneider Easy9 EZ9D33620
RCBO Schneider Easy9 liên tục giám sát dòng điện và tự động ngắt khi xảy ra quá tải, ngắn mạch hoặc rò điện, giúp bảo vệ dây dẫn, thiết bị và người sử dụng.
Bảo vệ quá tải
Khi dòng điện vượt mức định danh trong thời gian dài, thanh lưỡng kim bên trong nóng lên, biến dạng và kích hoạt cơ cấu ngắt, hạn chế dây dẫn và đầu nối bị quá nhiệt.
Bảo vệ ngắn mạch
Khi dòng điện tăng đột ngột, cuộn điện từ tác động gần như tức thời để mở tiếp điểm. Đường cong C có giới hạn tác động từ 5–10 × In, kết hợp khả năng cắt 4.500A.
Bảo vệ dòng rò
RCBO so sánh dòng điện đi qua dây pha và dây trung tính. Khi độ chênh lệch đạt 30mA, thiết bị ngắt tức thời nhằm giảm nguy cơ điện giật và sự cố cách điện. Bảo vệ Type AC phù hợp với dòng rò xoay chiều hình sin trong hệ thống điện dân dụng.
Ứng dụng của RCBO Slim Schneider Easy9 EZ9D33620
RCBO Schneider Easy9 dòng EZ9D336 được sử dụng để bảo vệ các mạch điện một pha trong nhà ở, căn hộ, văn phòng, cửa hàng và công trình dân dụng nhỏ. Thiết bị phù hợp lắp cho từng mạch nhánh riêng, giúp bảo vệ đồng thời trước quá tải, ngắn mạch và dòng điện rò.
Các ứng dụng phổ biến gồm:
- Mạch chiếu sáng trong nhà.
- Mạch ổ cắm sinh hoạt.
- Mạch cấp điện cho tủ lạnh, máy giặt và thiết bị gia dụng.
- Mạch điều hòa, bình nước nóng và thiết bị gia nhiệt.
- Mạch điện khu vực bếp, phòng giặt hoặc nơi có độ ẩm cao.
- Mạch cấp nguồn riêng cho thiết bị có công suất phù hợp.
- Mạch tổng nhánh của căn hộ, tầng nhà hoặc khu vực riêng.
- Tủ điện dân dụng cần tiết kiệm không gian lắp đặt.
Cách lựa chọn mã RCBO Slim Schneider Easy9 phù hợp
Khi lựa chọn RCBO Schneider Easy9, cần căn cứ vào tổng dòng tải thực tế, tiết diện dây dẫn và đặc tính của thiết bị sử dụng điện. Không nên chỉ dựa vào công suất của một thiết bị riêng lẻ mà cần tính cả các tải có thể hoạt động đồng thời trên cùng mạch.
- EZ9D33606 – 6A: phù hợp với mạch chiếu sáng hoặc tải công suất thấp.
- EZ9D33610 – 10A: dùng cho mạch chiếu sáng, quạt và thiết bị nhỏ.
- EZ9D33616 – 16A: phù hợp với mạch ổ cắm và thiết bị gia dụng thông dụng.
- EZ9D33620 – 20A: dùng cho mạch ổ cắm riêng hoặc tải công suất trung bình.
- EZ9D33625 – 25A: phù hợp với thiết bị cấp nguồn riêng hoặc tải lớn hơn.
- EZ9D33632 – 32A: dùng cho mạch tải tương đối lớn hoặc mạch tổng nhánh.
Dòng định mức của RCBO không được vượt quá khả năng chịu tải an toàn của dây dẫn. Với động cơ, điều hòa hoặc thiết bị có dòng khởi động cao, cần kiểm tra đặc tính tải trước khi lựa chọn.
Bảng so sánh thông số sản phẩm chống giật RCBO Slim Schneider Easy9 EZ9D33620
| Thông số | EZ9D33606 | EZ9D33610 | EZ9D33616 | EZ9D33620 | EZ9D33625 | EZ9D33632 |
|---|---|---|---|---|---|---|
| Kích thước (mm) | 93 × 18 × 69,5 | 93 × 18 × 69,5 | 93 × 18 × 69,5 | 93 × 18 × 69,5 | 93 × 18 × 69,5 | 93 × 18 × 69,5 |
| Trọng lượng (g) | 136 | 136 | 136 | 136 | 136 | 136 |
| Dòng điện định mức | 6A | 10A | 16A | 20A | 25A | 32A |
| Số cực | 1P+N | 1P+N | 1P+N | 1P+N | 1P+N | 1P+N |
| Vị trí cực trung tính | Bên trái | Bên trái | Bên trái | Bên trái | Bên trái | Bên trái |
| Điện áp hoạt động | 230V AC | 230V AC | 230V AC | 230V AC | 230V AC | 230V AC |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Đường cong tác động | C | C | C | C | C | C |
| Công nghệ bảo vệ | Nhiệt – từ | Nhiệt – từ | Nhiệt – từ | Nhiệt – từ | Nhiệt – từ | Nhiệt – từ |
| Giới hạn tác động từ | 5–10 × In | 5–10 × In | 5–10 × In | 5–10 × In | 5–10 × In | 5–10 × In |
| Dòng rò định mức | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA |
| Loại dòng rò | Type AC | Type AC | Type AC | Type AC | Type AC | Type AC |
| Thời gian tác động dòng rò | Tức thời | Tức thời | Tức thời | Tức thời | Tức thời | Tức thời |
| Khả năng cắt Icn | 4.500A | 4.500A | 4.500A | 4.500A | 4.500A | 4.500A |
| Cấp giới hạn dòng | 3 | 3 | 3 | 3 | 3 | 3 |
| Điện áp cách điện Ui | 400V | 400V | 400V | 400V | 400V | 400V |
| Điện áp chịu xung Uimp | 4kV | 4kV | 4kV | 4kV | 4kV | 4kV |
| Độ bền cơ khí | 10.000 chu kỳ | 10.000 chu kỳ | 10.000 chu kỳ | 10.000 chu kỳ | 10.000 chu kỳ | 10.000 chu kỳ |
| Độ bền điện | 4.000 chu kỳ | 4.000 chu kỳ | 4.000 chu kỳ | 4.000 chu kỳ | 4.000 chu kỳ | 4.000 chu kỳ |
Lợi ích khi sử dụng RCBO Slim Schneider Easy9 EZ9D33620
- Tích hợp bảo vệ quá tải, ngắn mạch và dòng rò trong một thiết bị.
- Dòng rò 30mA giúp tăng cường bảo vệ người sử dụng trước nguy cơ điện giật.
- Thiết kế rộng 18mm giúp tiết kiệm không gian trong tủ điện.
- Dễ phân chia và bảo vệ độc lập từng mạch điện.
- Thuận tiện khoanh vùng, kiểm tra và xử lý khi xảy ra sự cố.
- Đường cong C phù hợp với nhiều tải dân dụng có dòng khởi động vừa phải.
- Khả năng cắt 4.500A đáp ứng nhu cầu bảo vệ mạch điện dân dụng.
- Độ bền cơ khí 10.000 chu kỳ và độ bền điện 4.000 chu kỳ hỗ trợ vận hành lâu dài.
Lưu ý khi lắp đặt và sử dụng EZ9D33620
- Lắp RCBO trên thanh ray DIN trong tủ điện phù hợp, khô ráo và dễ kiểm tra.
- Đấu đúng dây pha và dây trung tính; cực trung tính của dòng sản phẩm nằm bên trái.
- Không dùng chung dây trung tính giữa các mạch được bảo vệ bởi RCBO khác nhau.
- Dây đầu vào phù hợp tiết diện 1–16mm²; dây đầu ra 1–10mm².
- Siết đầu nối với mô-men 2N·m để tránh lỏng tiếp xúc và phát nhiệt.
- Kiểm tra nút TEST định kỳ để bảo đảm chức năng chống rò hoạt động bình thường.
- Không cố đóng lại nhiều lần khi thiết bị liên tục tự ngắt.
- Không thay ngay bằng RCBO có dòng định mức lớn hơn khi chưa xác định nguyên nhân.
- Cần kiểm tra các lỗi như quá tải, rò điện, hỏng dây dẫn hoặc đấu nối sai.
- Việc lắp đặt và xử lý sự cố nên được thực hiện bởi người có chuyên môn về điện.
Kết luận
RCBO Slim Schneider Easy9 EZ9D33620 là thiết bị bảo vệ tích hợp gọn nhẹ cho hệ thống điện một pha. Với cấu hình 1P+N, dòng rò 30mA, đường cong C, khả năng cắt 4.500A và chiều rộng chỉ 18mm, sản phẩm giúp tối ưu không gian tủ điện nhưng vẫn bảo vệ đồng thời trước quá tải, ngắn mạch và rò điện.
