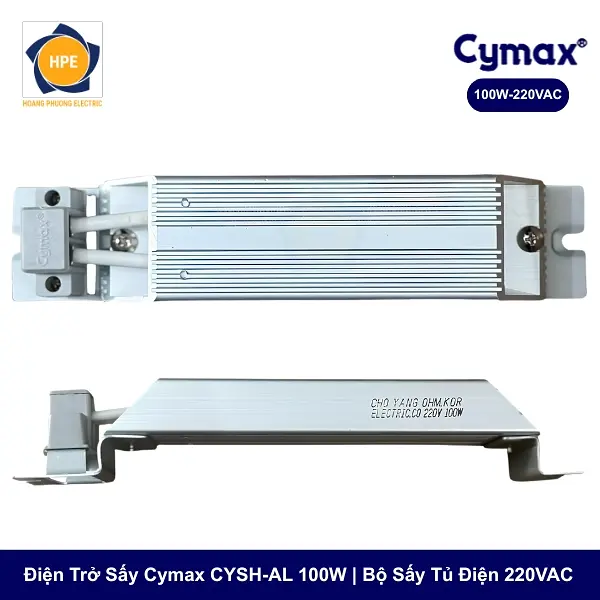

Điện Trở Sấy Cymax CYSH-AL 100W | Bộ Sấy Tủ Điện 220VAC

1. Cơ cấu cấu trúc và nguyên lý chuyển hóa nhiệt năng

Cymax CYSH-AL 100W là thiết bị gia nhiệt công nghiệp (Space Heater) hoạt động theo nguyên lý biến đổi điện năng thành nhiệt năng thông qua dải dây điện trở bọc trong lõi gốm cách điện. Thiết bị do hãng Cymax (Hàn Quốc) sản xuất, thiết kế cấu trúc dạng khối để lắp đặt cố định tại khoang đáy của các hệ thống tủ bảng điện phân phối trung thế, hạ thế hoặc tủ điều khiển bệ máy công nghiệp ngoài trời.

Nhiệm vụ kỹ thuật của CYSH-AL 100W Cymax là kiểm soát độ ẩm và nhiệt độ bên trong không gian kín của vỏ tủ. Bằng cách duy trì nhiệt độ không khí nội khu luôn cao hơn nhiệt độ điểm sương (Dew point) của môi trường bên ngoài từ 3 đến 5 độ C, thiết bị triệt tiêu trạng thái bão hòa hơi nước. Cơ chế này ngăn chặn việc hình thành các giọt nước ngưng tụ trên bề mặt của thanh cái đồng, tiếp điểm rơ-le, aptomat và hệ thống bo mạch điện tử nhạy cảm, loại bỏ nguy cơ phóng điện bề mặt hoặc ngắn mạch dòng nhị thứ.

2. Đặc tính phần cứng và cấu trúc vật liệu tản nhiệt

Thiết bị gia nhiệt vỏ nhôm Cymax CYSH-AL 100W sở hữu các thông số cấu trúc vật lý định mức sau:

• Thân vỏ nhôm định hình dải cánh dọc (Aluminum Anodized): Toàn bộ cấu trúc vỏ ngoài được chế tạo từ hợp kim nhôm đúc ép đùn, xử lý bề mặt bằng công nghệ Anode hóa chống ăn mòn. Thân vỏ tích hợp hệ thống các cánh tản nhiệt hướng dọc xếp song song, mục đích mở rộng diện tích tiếp xúc để tối ưu hóa hiệu suất đối lưu nhiệt tự nhiên của dòng không khí mà không cần quạt gió phụ trợ.

• Lõi đốt cách điện cao áp: Dây điện trở gia nhiệt công suất lớn 100W được định vị bên trong lõi gốm chịu nhiệt chịu định mức cách điện cao. Thiết kế này cách ly hoàn toàn dòng điện nguồn cấp với vỏ nhôm bên ngoài, đảm bảo chỉ số an toàn, chống rò rỉ dòng ra thân vỏ khi vận hành liên tục.

• Cầu đấu dây bằng sứ chịu nhiệt: Đầu nối nguồn cấp được trang bị khối terminal bằng gốm sứ chịu nhiệt độ cao. Kết cấu này ngăn ngừa hiện tượng chảy sun, ngắn mạch của lớp vỏ cách điện dây dẫn nguồn 220VAC khi tiếp xúc trực tiếp vào thiết bị sấy.

• Rãnh gá lắp định vị bám tủ: Thân vỏ tích hợp sẵn các rãnh trượt cơ khí, hỗ trợ kỹ sư cơ điện cố định thiết bị bằng vít theo chiều dọc lên tấm vách hông hoặc sàn đáy tủ điện, phù hợp với các module tủ bảng điện dải hẹp.

3. Bảng thông số kỹ thuật điện trở sấy tủ điện Cymax CYSH-AL 100W

4. Sơ đồ mạch đấu nối điều khiển nhiệt ẩm

Để thiết bị sấy Cymax CYSH-AL 100W hoạt động tự động và không gây lãng phí điện năng, quy trình đi dây nhị thứ cần kết hợp với các bộ cảm biến bám tủ theo sơ đồ kỹ thuật:

• Sơ đồ đấu nối nối tiếp qua Thermostat/Hygrostat: Dây Pha (L) của nguồn lưới điện 220VAC không đấu trực tiếp vào bộ sấy mà được dẫn nối tiếp qua tiếp điểm Thường Đóng (NC) của Bộ kiểm soát nhiệt độ (Thermostat dòng sấy – núm vặn màu đỏ) hoặc tiếp điểm Thường Mở (NO) của Bộ kiểm soát độ ẩm (Hygrostat), sau đó mới cấp vào cầu đấu của CYSH-AL 100W.

• Cơ chế đóng ngắt tự động: Khi độ ẩm trong khoang tủ vượt ngưỡng cấu hình (ví dụ trên 75%) hoặc nhiệt độ tụt xuống thấp, tiếp điểm của bộ cảm biến đóng lại, cấp điện cho bộ sấy 100W hoạt động. Khi độ ẩm giảm về mức an toàn hoặc nhiệt độ tăng lên, cảm biến ngắt mạch, dừng cấp nguồn cho điện trở sấy để tiết kiệm năng lượng.

• Quy chuẩn khoảng cách lắp đặt an toàn: Do bề mặt vỏ nhôm sinh nhiệt trực tiếp với công suất 100W, khi lắp đặt cần duy trì khoảng cách thông thoáng tối thiểu từ thân bộ sấy CYSH-AL 100W đến các linh kiện điện tử, máng nhựa đi dây, vỏ rơ-le kế cận ít nhất là 10cm. Khuyến nghị lắp đặt tại vị trí thấp nhất ở đáy tủ để tận dụng dòng khí nóng tự động bốc lên cao theo chu kỳ khí động học.

5. Các sản phẩm tương tự và sản phẩm kết hợp Cymax

6. Phạm vi tích hợp trong các hệ thống tủ bảng điện

Nhờ kết cấu vỏ nhôm tản nhiệt đúc áp lực và lõi gia nhiệt công suất lớn tiêu chuẩn Hàn Quốc, Cymax CYSH-AL 100W được ứng dụng trong các hệ thống:

• Tủ điện phân phối trung thế và hạ thế: Lắp đặt bên trong các trạm tủ RMU, tủ máy cắt, tủ phân phối tổng MSB đặt tại các khu vực hầm tòa nhà, kho bãi ngoài trời, phân xưởng có độ ẩm cao.

• Tủ điều khiển hạ tầng kỹ thuật ngoài trời: Lắp đặt trong các tủ công tơ, tủ bảng điều khiển hệ thống chiếu sáng đô thị, tủ điều khiển trạm bơm nước tưới tiêu hoặc tủ phân phối của trạm biến áp hợp bộ.

• Tủ điện tự động hóa phân xưởng: Bảo vệ khoang chứa máy biến tần, bộ điều khiển lập trình PLC, mô-đun truyền thông trong các nhà máy sản xuất thép, xi măng, hóa chất hoặc chế biến thực phẩm có môi trường không khí độ ẩm cao.

Kết luận

Điện trở sấy vỏ nhôm Cymax CYSH-AL 100W là thiết bị kiểm soát độ ẩm chuyên dụng, bảo vệ an toàn cho hệ thống thiết bị bên trong tủ điện. Với thiết kế cánh nhôm đối lưu tự nhiên, công suất phát nhiệt 100W, kết cấu cách điện lõi gốm và xuất xứ Hàn Quốc, thiết bị đáp ứng các yêu cầu vận hành liên tục và đơn giản hóa sơ đồ đấu nối nhị thứ tại hiện trường sản xuất.

Hãy liên hệ ngay cho chúng tôi để mua được điện trở sấy Cymax chính hãng với giá cả tốt nhất.
