1. Cơ cấu cấu trúc và nguyên lý điều khiển nhiệt độ sấy dải rộng
Cymax CYIT-B-120C là bộ điều khiển nhiệt độ cơ học (Thermostat) dòng sấy chống ẩm dải cao, hoạt động theo nguyên lý giãn nở nhiệt của thanh lưỡng kim (Bimetal). Thiết bị do hãng Cymax (Hàn Quốc) sản xuất, thiết kế cấu trúc dạng khối nhỏ gọn chuyên dụng để gài trực tiếp lên thanh ray DIN Rail 35mm bên trong các hệ thống tủ bảng điện phân phối hoặc khoang máy công nghiệp đặc thù có dải nhiệt vận hành cao.
Nhiệm vụ kỹ thuật của CYIT-B-120C Cymax là giám sát nhiệt độ không khí nội khu và kích hoạt hệ thống gia nhiệt (điện trở sấy công suất lớn) khi nhiệt độ xuống thấp dưới ngưỡng cài đặt dải cao. Thiết bị sử dụng cấu trúc tiếp điểm Thường Đóng (NC) đặc trưng của dải sản phẩm sấy (Heating – núm vặn điều chỉnh màu đỏ). Khi nhiệt độ trong tủ giảm sâu dưới mức cấu hình trên núm vặn, thanh lưỡng kim co lại giữ tiếp điểm ở trạng thái đóng để cấp nguồn liên tục cho điện trở sấy sinh nhiệt. Khi nhiệt độ khoang tủ đạt đến ngưỡng cài đặt dải cao, tiếp điểm tự động mở ra, ngắt nguồn hệ thống sấy nhằm tối ưu hóa năng lượng và tránh quá nhiệt cho các thiết bị xung quanh.
2. Đặc tính phần cứng và cấu trúc giao diện vận hành dải cao
Bộ điều chỉnh nhiệt độ cho điện trở sấy Cymax CYIT-B-120C sở hữu các thông số cấu trúc vật lý định mức sau:
-
Núm vặn tinh chỉnh dải đo mở rộng (0 – 120 độ C): Mặt trước thiết bị trang bị núm xoay cơ học màu đỏ với dải đo mở rộng từ 0 độ C đến 120 độ C. Thang đo phân chia chi tiết giúp kỹ sư vận hành dễ dàng thiết lập ngưỡng ngắt sấy bám sát điều kiện môi trường đặc thù của các khoang tủ sinh nhiệt lớn hoặc lò sấy công nghiệp mini.
-
Cấu trúc tiếp điểm chịu tải dòng dải rộng: Thiết bị sở hữu cặp tiếp điểm ngõ ra đóng ngắt cơ khí chịu dòng tải định mức lên tới 16A ở tải trở (250VAC). Cấu trúc này cho phép thiết bị đóng ngắt trực tiếp cho các dòng điện trở sấy tủ điện thông thường (như dòng sấy vỏ nhôm Cymax 60W, 100W, 150W) mà không cần qua rơ-le trung gian khi tổng dòng nằm trong phạm vi định mức.
-
Vỏ nhựa kỹ thuật chịu nhiệt và cách điện: Thân vỏ được chế tạo từ chất liệu nhựa polymer chịu nhiệt độ cao, chống cháy dòng rò và cách điện an toàn. Mặt hông tích hợp các khe hở lưu thông không khí giúp thanh lưỡng kim bên trong tiếp xúc trực tiếp và phản hồi chính xác sự thay đổi nhiệt ẩm của khoang tủ.
-
Ngàm gài bám tủ tiêu chuẩn DIN Rail: Phía sau thiết bị tích hợp sẵn ngàm gài cơ học chắc chắn, cho phép cố định nhanh lên thanh ray DIN Rail 35mm chung với các thiết bị aptomat, rơ-le trong tủ điện, tiết kiệm diện tích thi công.

3. Bảng thông số kỹ thuật bộ điều chỉnh nhiệt Cymax CYIT-B-120C
| Ký hiệu đại lượng (Parameters) | Thông số định mức tiêu chuẩn (Standard Ratings) |
| Mã hiệu sản phẩm (Model) | CYIT-B-120C (Dòng điều khiển điện trở sấy dải cao) |
| Hãng sản xuất (Brand) | Cymax – Made in Korea (Hàn Quốc) |
| Chức năng kỹ thuật | Bộ điều chỉnh nhiệt độ loại cơ (Thermostat dòng sấy) |
| Dải nhiệt độ cài đặt | 0 độ C đến 120 độ C (Điều chỉnh bằng núm vặn màu đỏ) |
| Độ trễ nhiệt định mức (Hysteresis) | Khoảng 7 độ C (+/- 4 độ C cho sai số cơ học) |
| Loại tiếp điểm ngõ ra | Tiếp điểm Thường Đóng (1 NC – Snap action contact) |
| Đặc tính dòng cắt tiếp điểm | 16A ở tải trở (cos phi = 1) | 2A ở tải cảm (cos phi = 0.6) |
| Điện áp vận hành định mức | Dải rộng 120V AC đến 250V AC (50 / 60 Hz) |
| Phương thức gá lắp hiện trường | Gài rãnh thanh ray tiêu chuẩn DIN Rail 35mm bám tủ |

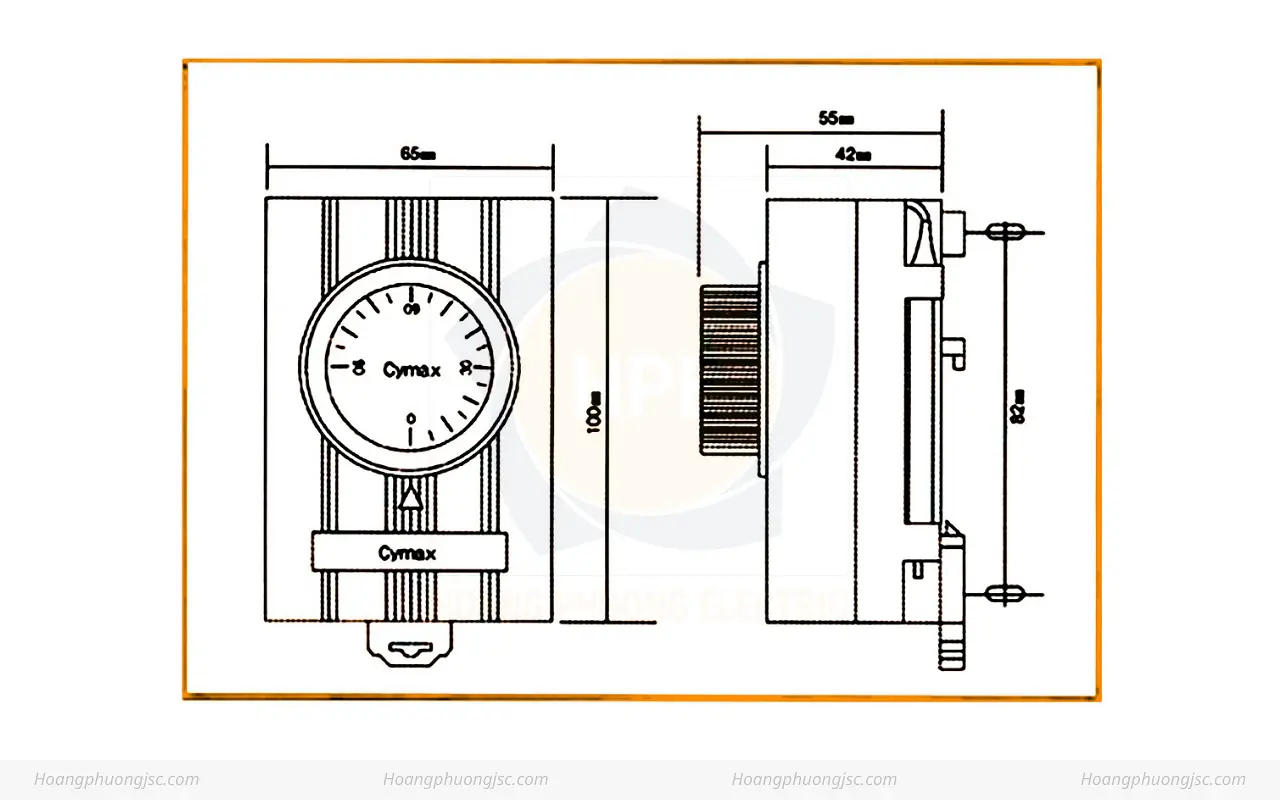

| Kích thước hình học khối | Rộng 33 mm x Cao 60 mm x Sâu 43 mm (Trọng lượng ~40g) |
4. Sơ đồ mạch đấu nối nhị thứ kiểm soát hệ thống sấy dải cao
Để hệ thống điện trở sấy chống ẩm vận hành tự động bám sát dải nhiệt độ an toàn, quy trình đi dây tủ điện cần tuân thủ sơ đồ mạch điều khiển tiêu chuẩn:
-

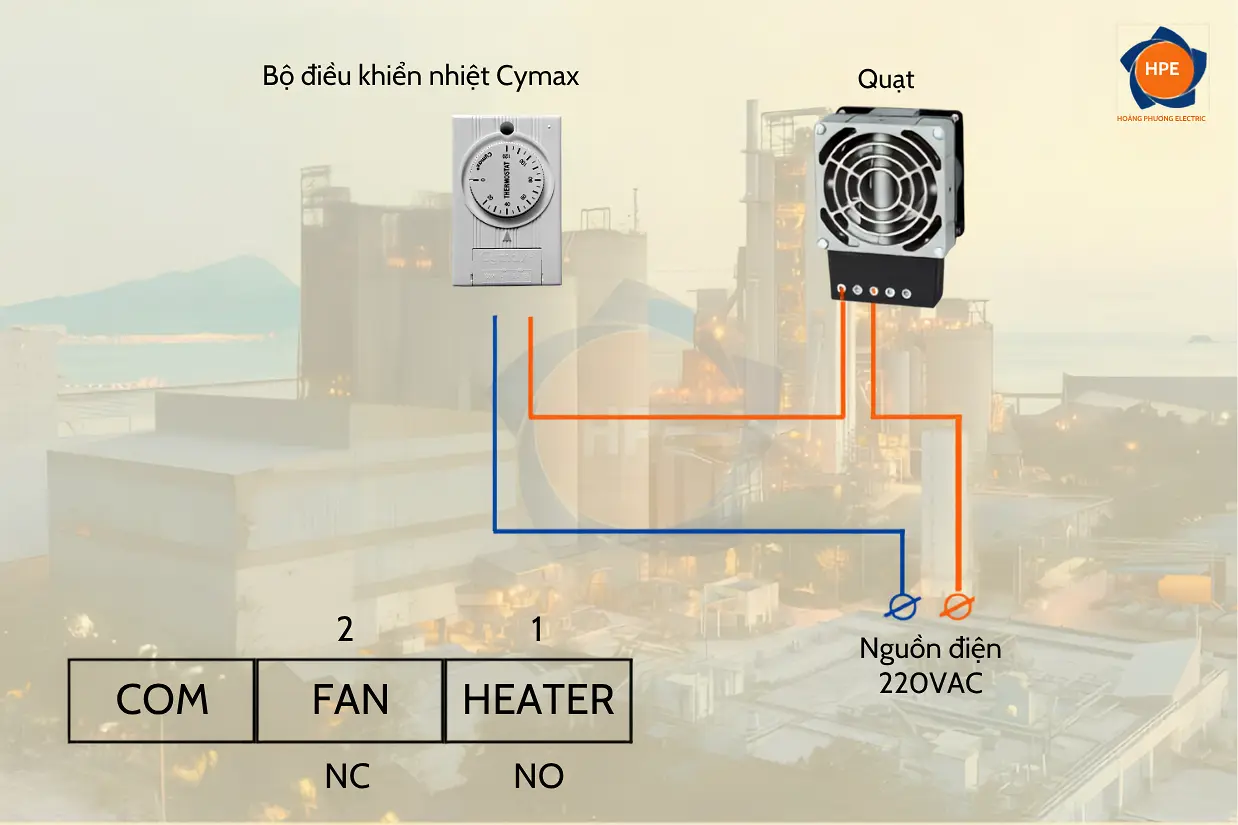

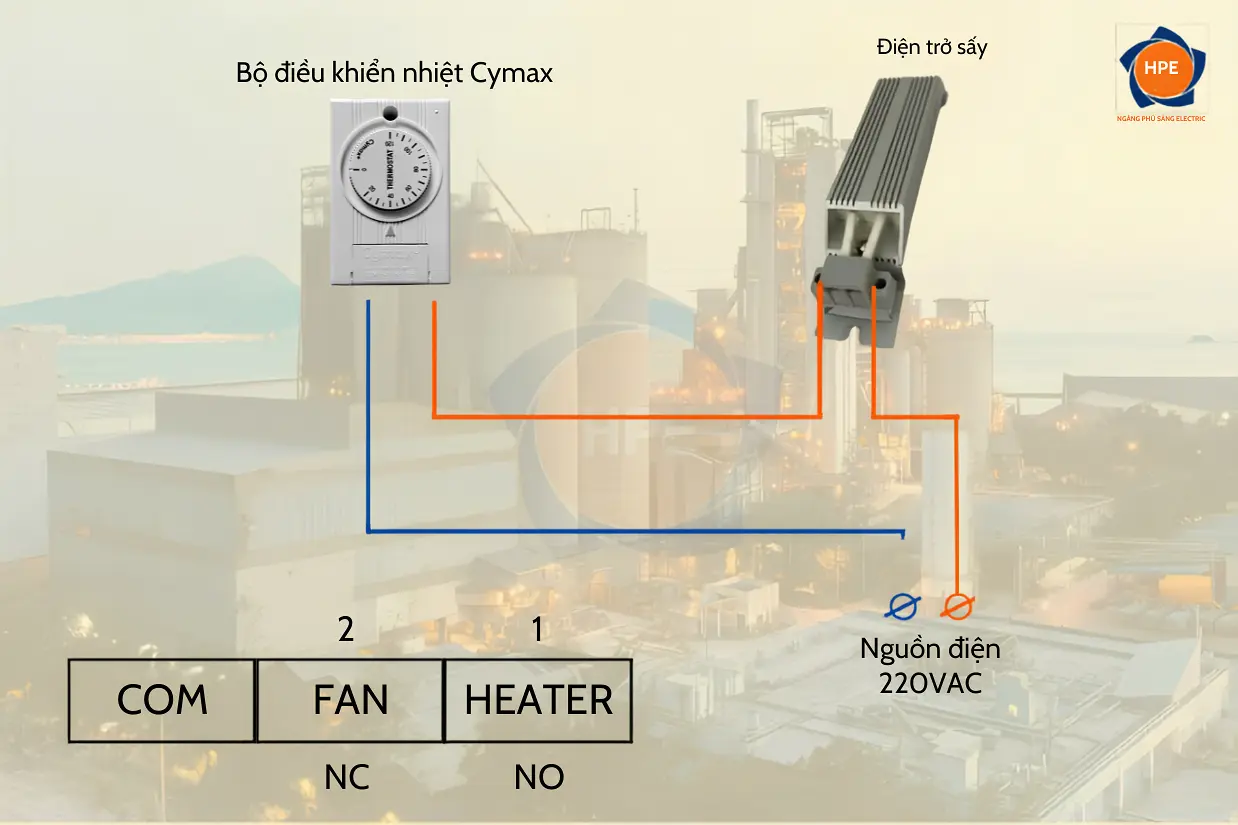

Sơ đồ mạch kết nối nối tiếp bộ sấy: Dây Pha (L) của nguồn lưới điện 220VAC được đấu vào chân chung của tiếp điểm Thường Đóng (NC) trên bộ CYIT-B-120C. Chân ngõ ra còn lại của tiếp điểm nối tiếp vào cực nguồn cấp của điện trở sấy vỏ nhôm. Dây Trung tính (N) đấu trực tiếp vào cực còn lại của bộ sấy để khép kín mạch động lực.
-
Cơ chế phối hợp rơ-le đệm cho hệ thống gia nhiệt công suất lớn: Mặc dù tiếp điểm chịu tải 16A, nhưng đối với các khoang tủ dải rộng lắp đặt cụm nhiều bộ sấy đấu song song hoặc sấy dải công suất lớn (từ 150W trở lên), xung ngõ ra từ chân NC của CYIT-B-120C bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) hoặc Rơ-le đệm. Sơ đồ mạch đệm này giúp bảo vệ tiếp điểm cơ khí của bộ điều khiển Cymax không bị phóng hồ quang gây cháy dính do quá tải dòng dòng đỉnh.
-
Vị trí định vị bám tủ tối ưu: Khuyến nghị lắp đặt bộ điều chỉnh nhiệt CYIT-B-120C ở vùng không gian vách hông tủ, tầm cao ngang hoặc dưới đầu sấy một chút để cảm nhận chính xác dải nhiệt ẩm thực tế của không khí nội khu. Tránh lắp thiết bị ngay sát trên đầu luồng khí nóng trực tiếp từ điện trở sấy thổi lên để tránh bộ cảm biến bị ngắt sớm sai lệch.


5. Các sản phẩm tương tự và sản phẩm kết hợp Cymax
| Bộ điện trở sấy Cymax | |
| CYSH-AL 60W | Điện trở sấy 60W Cymax |
| CYSH-AL 80W | Điện trở sấy 80W Cymax |
| CYSH-AL 100W | Điện trở sấy 100W Cymax |
| CYSH-AL 150W | Điện trở sấy 150W Cymax |
| Bộ điều khiển nhiệt độ Cymax | |
| CYTIT-A-90C | Bộ điều khiển nhiệt độ Cymax 0-90 độ |
| CYIT-B-90C | Bộ điều khiển nhiệt đọ Cymax 0-120 độ |
| CYTIT-A-120C | Bộ điều khiển quạt Cymax 0-90 độ |
| CYIT-B-120C | Bộ điều khiển quạt Cymax 0-120 độ |

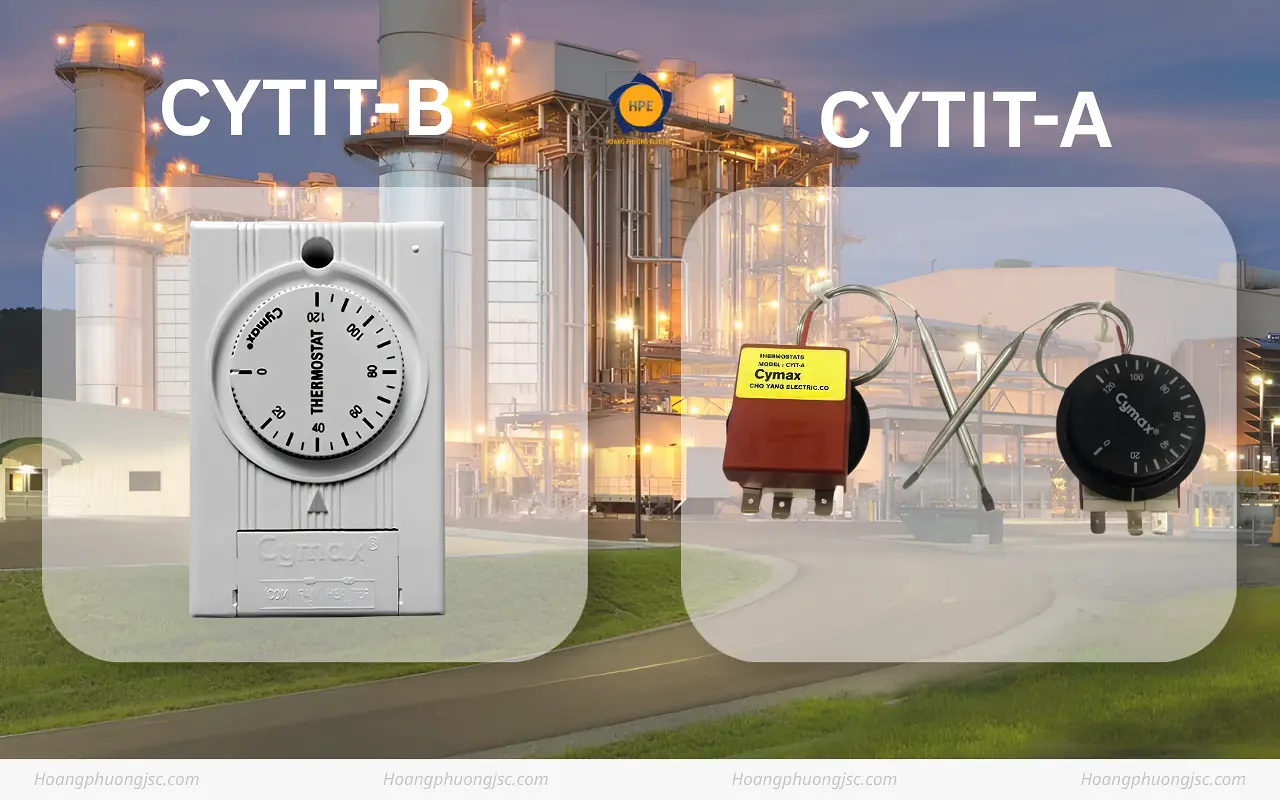

6. Hình ảnh thực tế bộ điều khiển quạt Cymax CYTIT-A và CYTIT-B

7. Phạm vi tích hợp trong các phân hệ tủ bảng điện
Nhờ kết cấu gài ray tiêu chuẩn và cơ chế đo lưỡng kim dải mở rộng của Hàn Quốc, Cymax CYIT-B-120C được ứng dụng trong:
-
Tủ điện phân phối tổng MSB và tủ trung thế dải cao: Điều khiển điện trở sấy chống ẩm, chống ngưng tụ sương cho các khoang chứa máy cắt không khí ACB, aptomat khối MCCB, hệ thống thanh cái đồng đặt tại môi trường có độ ẩm cao bám sàn hoặc dải nhiệt biến động mạnh.
-
Tủ điện tự động hóa và khoang lò sấy mini: Giám sát nhiệt độ và kiểm soát sấy cho các khoang máy công nghiệp, khoang chứa điện trở xả của biến tần công suất lớn, nơi yêu cầu dải chịu nhiệt cài đặt lên đến 120 độ C.
-
Tủ điều khiển hạ tầng kỹ thuật dải rộng ngoài trời: Tích hợp trong các tủ điện trạm bơm, tủ chiếu sáng đô thị, trạm biến áp hợp bộ đặt ngoài trời nhằm bảo vệ tiếp điểm rơ-le và thiết bị không bị sương muối, ẩm ướt phá hủy vào ban đêm.
Kết luận
Bộ điều chỉnh nhiệt Cymax CYIT-B-120C là thiết bị kiểm soát nhiệt độ sấy chuyên dụng, đóng vai trò gác cổng độ ẩm bảo vệ hệ thống thiết bị bên trong tủ điện. Với dải điều chỉnh mở rộng 0 – 120 độ C, tiếp điểm Thường Đóng chịu tải 16A, kết cấu ngàm gài thanh ray DIN Rail và xuất xứ Hàn Quốc, thiết bị đáp ứng các yêu cầu vận hành tự động và đơn giản hóa sơ đồ đấu nối mạch nhị thứ sấy tại hiện trường sản xuất.
