Bộ Điều Khiển Quạt Cymax CYTIT-A-120C

1. Cơ cấu cấu trúc và nguyên lý điều khiển nhiệt độ dải rộng

Cymax CYTIT-A-120C là bộ điều khiển nhiệt độ cơ học (Thermostat) dòng làm mát dải cao, hoạt động theo nguyên lý giãn nở nhiệt của thanh lưỡng kim (Bimetal). Thiết bị do hãng Cymax (Hàn Quốc) sản xuất, thiết kế cấu trúc dạng khối nhỏ gọn chuyên dụng để gài trực tiếp lên thanh ray DIN Rail 35mm bên trong các hệ thống tủ bảng điện phân phối hoặc các khoang máy công nghiệp sinh nhiệt lớn.

Nhiệm vụ kỹ thuật của CYTIT-A-120C Cymax là giám sát nhiệt độ không khí nội khu và kích hoạt hệ thống làm mát (quạt thông gió, quạt hút) khi nhiệt độ vượt ngưỡng cài đặt dải cao. Khi nhiệt độ trong tủ tăng cao chạm mức cấu hình trên núm vặn, thanh lưỡng kim bên trong co giãn cơ học làm chuyển đổi trạng thái tiếp điểm từ Thường Mở (NO) sang Đóng để cấp nguồn cho quạt hoạt động. Khi nhiệt độ khoang tủ hạ xuống dưới ngưỡng cài đặt (trừ đi độ trễ nhiệt định mức), tiếp điểm tự động mở ra, ngắt nguồn hệ thống quạt nhằm tiết kiệm năng lượng.

2. Đặc tính phần cứng và cấu trúc giao diện vận hành dải cao

Bộ điều khiển nhiệt độ cho quạt Cymax CYTIT-A-120C sở hữu các thông số cấu trúc vật lý định mức sau:

• Núm vặn tinh chỉnh dải đo mở rộng (0 – 120 độ C): Mặt trước thiết bị trang bị núm xoay cơ học màu xanh đặc trưng của dòng làm mát (Cooling) với dải đo mở rộng lên đến 0 độ C đến 120 độ C. Thang đo phân chia chi tiết giúp kỹ sư vận hành dễ dàng thiết lập ngưỡng kích hoạt quạt bám sát điều kiện sinh nhiệt đặc thù của các thiết bị dải dòng cao.

• Cấu trúc tiếp điểm chịu tải dòng dải rộng: Thiết bị sở hữu cặp tiếp điểm ngõ ra đóng ngắt cơ khí chịu dòng tải định mức lên tới 16A ở tải trở (250VAC). Cấu trúc này cho phép thiết bị đóng ngắt trực tiếp cho các dòng quạt hút thông gió tủ điện thông thường mà không cần qua rơ-le trung gian.

• Vỏ nhựa kỹ thuật chịu nhiệt và cách điện: Thân vỏ được chế tạo từ chất liệu nhựa polymer chịu nhiệt độ cao, chống cháy dòng rò và cách điện an toàn. Mặt hông tích hợp các khe hở lưu thông không khí giúp thanh lưỡng kim bên trong tiếp xúc trực tiếp và phản hồi sự thay đổi nhiệt độ của khoang tủ.

• Ngàm gài bám tủ tiêu chuẩn DIN Rail: Phía sau thiết bị tích hợp sẵn ngàm gài cơ học, cho phép cố định nhanh lên thanh ray DIN Rail 35mm chung với các thiết bị aptomat, rơ-le trong tủ điện, tiết kiệm diện tích thi công.

3. Bảng thông số kỹ thuật bộ điều khiển quạt Cymax CYTIT-A-120C

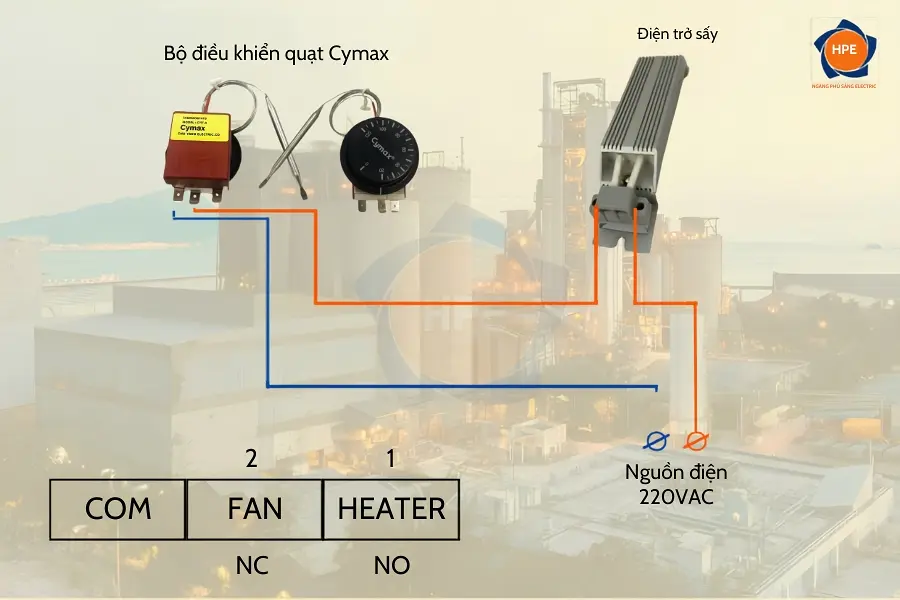

4. Sơ đồ mạch đấu nối nhị thứ kiểm soát hệ thống làm mát

Để hệ thống quạt thông gió vận hành tự động bám sát dải nhiệt độ an toàn, quy trình đi dây tủ điện cần tuân thủ sơ đồ mạch điều khiển tiêu chuẩn:

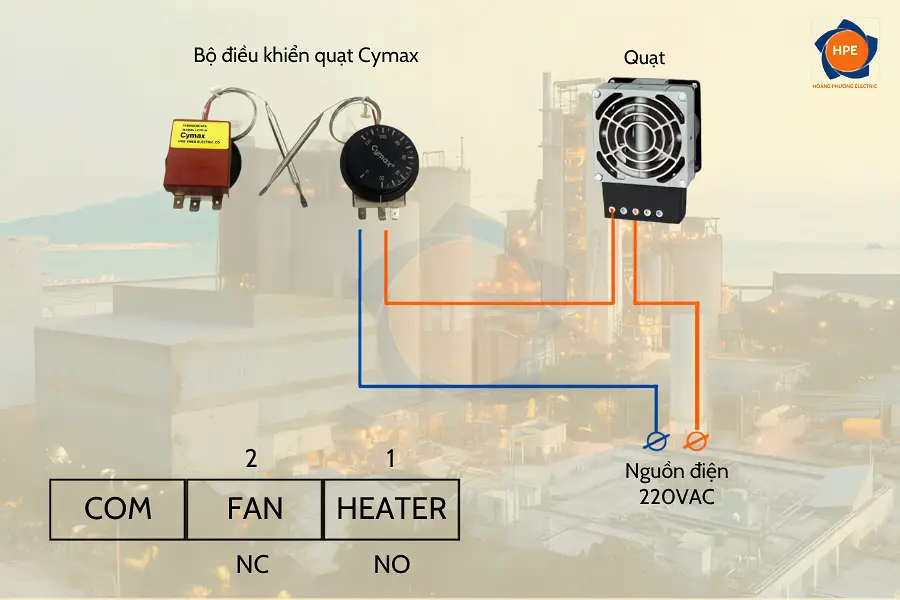

• Sơ đồ mạch kết nối nối tiếp quạt: Dây Pha (L) của nguồn lưới điện 220VAC được đấu vào chân chung của tiếp điểm Thường Mở (NO) trên bộ CYTIT-A-120C. Chân ngõ ra còn lại của tiếp điểm nối tiếp vào cực nguồn cấp của quạt tản nhiệt. Dây Trung tính (N) đấu trực tiếp vào cực còn lại của quạt để khép kín mạch động lực.

• Cơ chế phối hợp khởi động từ cho cụm quạt công suất lớn: Mặc dù tiếp điểm chịu tải 16A, nhưng đối với các khoang tủ dải rộng lắp đặt cụm nhiều quạt hút đấu song song hoặc quạt dải dòng cao (có dòng dòng đỉnh khởi động lớn), xung ngõ ra từ chân NO của CYTIT-A-120C bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) hoặc Rơ-le đệm. Sơ đồ mạch đệm này giúp bảo vệ tiếp điểm cơ khí của bộ điều khiển Cymax không bị phóng hồ quang gây cháy dính.

• Vị trí định vị bám tủ tối ưu: Khuyến nghị lắp đặt bộ điều khiển CYTIT-A-120C ở vùng không gian phía trên (đỉnh tủ), nơi tập trung lượng khí nóng bốc lên cao theo chu kỳ khí động học. Tránh lắp thiết bị ngay sát luồng gió thổi trực tiếp từ quạt làm mát vào để đảm bảo bộ cảm biến lưỡng kim đo đúng nhiệt độ thực của không khí nội khu.

5. Các sản phẩm tương tự và sản phẩm kết hợp Cymax

6. Phạm vi tích hợp trong các phân hệ tủ bảng điện

Nhờ kết cấu gài ray tiêu chuẩn và cơ chế đo lưỡng kim dải rộng của Hàn Quốc, Cymax CYTIT-A-120C được ứng dụng trong:

• Tủ điện phân phối tổng MSB và tủ trung thế: Điều khiển quạt hút gió để giảm nhiệt cho khoang chứa các thanh cái đồng dải dòng cao, máy cắt không khí ACB, aptomat khối MCCB có mật độ sinh nhiệt lớn khi vận hành liên tục.

• Tủ điện tự động hóa và biến tần công suất lớn: Giám sát nhiệt độ và kích hoạt làm mát cho các khoang chứa máy biến tần dải cao, bộ khởi động mềm, điện trở xả, ngăn ngừa hiện tượng quá nhiệt gây ngắt lỗi dừng bệ máy.

• Tủ điều khiển hạ tầng kỹ thuật ngoài trời: Tích hợp trong các tủ điện trạm bơm, tủ chiếu sáng đô thị, trạm biến áp hợp bộ đặt ngoài trời khu vực chịu bức xạ nhiệt mặt trời trực tiếp vào ban ngày.

7. Hình ảnh thực tế bộ điều khiển quạt Cymax CYTIT-A và CYTIT-B

Kết luận

Bộ điều khiển quạt Cymax CYTIT-A-120C là thiết bị kiểm soát nhiệt độ chuyên dụng, đóng vai trò gác cổng nhiệt độ bảo vệ hệ thống thiết bị bên trong tủ điện. Với dải điều chỉnh mở rộng 0 – 120 độ C, tiếp điểm chịu tải 16A, kết cấu ngàm gài thanh ray DIN Rail và xuất xứ Hàn Quốc, thiết bị đáp ứng các yêu cầu vận hành tự động và đơn giản hóa sơ đồ đấu nối mạch nhị thứ làm mát tại hiện trường sản xuất.
