Rơ Le Thời Gian Camsco TB35-N | Có Pin Dự Phòng

1. Tổng quan thiết bị và nguyên lý vận hành

Camsco TB35-N là dòng rơ-le thời gian dạng cơ (Mechanical Time Switch) chu kỳ 24 giờ phân khúc phổ thông được sử dụng nhiều nhất hiện nay. Thiết bị được thiết kế chuyên dụng cho các mạch điều khiển tự động hóa bám tủ, lắp đặt trong tủ điện tổng hoặc tủ nhánh của các hệ thống hạ tầng và dân dụng.

Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) tiêu chuẩn kết hợp hệ thống truyền động bánh răng cơ khí. Hệ thống này điều khiển trực tiếp mặt đĩa xoay hiển thị thời gian thực tế trong ngày để thực thi đóng ngắt hệ thống mạch nhị thứ theo lịch trình sẵn có.

Điểm cộng lớn nhất của mã phần cứng TB35-N Camsco chính là việc tích hợp viên pin sạc dự phòng với thời gian duy trì lên tới 100 giờ (tương đương hơn 4 ngày liên tục).

Đặc tính này giúp bộ đếm giờ chạy liên tục không ngừng nghỉ. Thiết bị giữ nguyên lịch trình vận hành ngay cả khi hệ thống điện bị ngắt đột ngột, giúp kỹ sư giải quyết triệt để bài toán phải đi căn chỉnh lại giờ thủ công sau mỗi lần mất điện.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã TB35-N Camsco sở hữu những đặc tính kỹ thuật trực quan, thực dụng và đáp ứng tốt các nhu cầu thực tế:

• Mạch nguồn tích hợp Pin sạc dự phòng 100 giờ:

  Sở hữu viên pin sạc Ni-MH nội vi có độ bền cao. Khi mất điện lưới, pin ngay lập tức cấp nguồn cho bộ máy cơ học chạy chuẩn xác suốt 100 giờ. Khi có điện trở lại, thiết bị tự động sạc bù cho viên pin để sẵn sàng cho các lần mất điện tiếp theo.

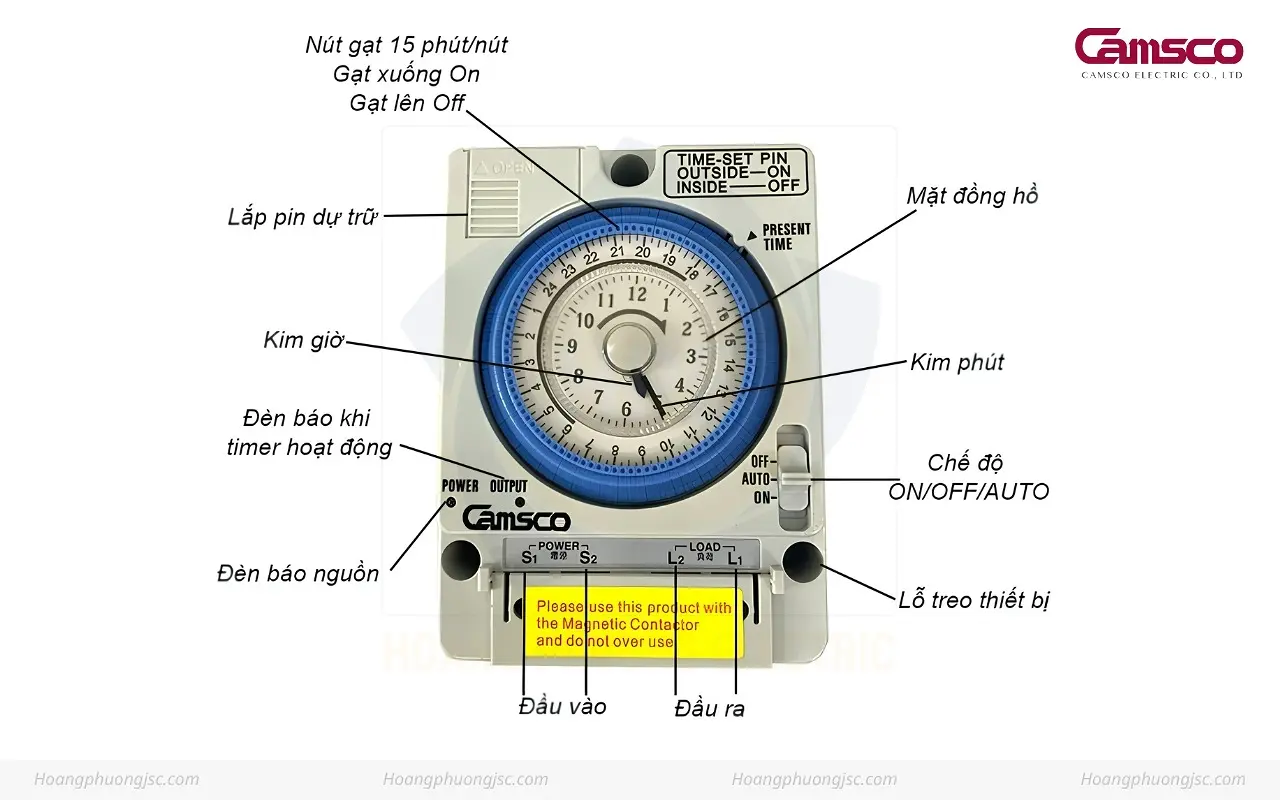

• Cơ chế thanh gạt cơ học trực quan với bước mịn 15 phút:

  Vòng đĩa quay hiển thị 24 giờ trung tâm được phân tách thành 96 nấc gạt cơ khí chắc chắn. Mỗi nấc gạt đại diện cho khoảng thời gian 15 phút. Thao tác cài đặt cực kỳ đơn giản: Bạn chỉ cần gạt các thanh cài hướng ra ngoài (ON) hoặc vào trong (OFF) để thiết lập lịch trình mong muốn.

• Tiếp điểm công suất lớn chịu tải định mức 15A:

  Thiết bị sở hữu bộ tiếp điểm chịu tải dải cao kịch khung lên tới 15A (tải trở). Đặc tính này giúp timer trực tiếp đóng cắt mạch nguồn cho các hệ thống đèn chiếu sáng thông thường hoặc hệ thống quạt công suất vừa phải mà không bắt buộc phải tốn thêm chi phí lắp khởi động từ phụ trợ.

• Thanh gạt chế độ tay và nắp nhựa bảo vệ trong suốt:

  Mặt trước trang bị cửa sổ nhựa trong suốt chống bụi bẩn và côn trùng xâm nhập. Nút gạt chế độ tay (Manual Switch) giúp kỹ sư hoặc người dùng cưỡng bức đóng/ngắt mạch ngay lập tức (ON / AUTO / OFF) khi tiến hành kiểm tra tải hoặc bảo trì hệ thống mà không làm đảo lộn cấu hình thanh gạt cũ.

BẢNG THÔNG SỐ KỸ THUẬT RƠ-LE THỜI GIAN CAMSCO TB35-N

3. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để rơ-le thời gian cơ học vận hành kiên cố và triệt tiêu sai số, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu dây Pha (L) và dây Trung tính (N) của lưới điện xoay chiều 220V vào hai cực cấp nguồn của thiết bị (Ký hiệu nguồn thông thường là chân số 1 và 2 hoặc chân S1, S2 trên vỏ bọc nhựa).

• Đấu nối mạch điều khiển tải (Load):

  Tiếp điểm đầu ra hoạt động như một công tắc nối tiếp đơn cực dải cao. Dây pha (L) sau khi đi vào chân chung tiếp điểm sẽ đi ra chân còn lại để cấp thẳng ra phụ tải chấp hành hiện trường (Đèn chiếu sáng, quạt thông gió, van điện từ).

• Khuyến nghị kỹ thuật chuyên sâu:

  Đối với các phụ tải động cơ dải dòng cao hoặc cụm máy bơm công suất lớn (máy bơm tưới cây, bơm nước sinh hoạt), ngõ ra của TB35-N Camsco bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm triệt tiêu xung đỉnh dòng khởi động (Inrush Current) làm cháy chảy tiếp điểm cơ khí bên trong timer.

4. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ tích hợp viên pin dự phòng 100 giờ, giá thành bình dân cùng tiếp điểm 15A chịu tải mạnh mẽ, rơ-le thời gian Camsco TB35-N là giải pháp hàng đầu cho:

• Kiểm soát hệ thống chiếu sáng đô thị và dân dụng:

  Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, đèn chiếu sáng biển quảng cáo cửa hàng, đèn sân vườn, đèn LED trang trí shop thời trang theo khung giờ cố định.

• Tự động hóa hệ thống tưới tiêu hạ tầng rộng:

  Lập trình thời gian kích hoạt các trạm bơm nước tưới cây cảnh quan, hệ thống tưới phun sương làm mát mái tôn phân xưởng, hoặc điều khiển máy sục khí tạo ô-xy định kỳ trong ao nuôi trồng thủy sản.

• Quản lý thiết bị nhiệt và thông gió phân xưởng:

  Hẹn giờ tắt mở cho hệ thống bình nước nóng công nghiệp, quạt hút thông gió hành lang, cụm quạt giải nhiệt khoang tủ điện bám ca làm việc giúp tiết kiệm điện năng tối đa.

Kết luận

Rơ-le thời gian cơ 24h Camsco TB35-N là giải pháp phần cứng tiêu chuẩn kinh tế giúp gác cổng và kiểm soát thời gian tự động hóa hệ thống phụ tải.

Với thiết kế nấc gạt cơ học dễ sử dụng, bước chỉnh mịn 15 phút, tiếp điểm bạc 15A kiên cố cùng mạch nguồn tích hợp pin dự phòng 100 giờ, mã hàng này mang lại phương án công nghệ tối ưu, chi phí cực thấp.

Sản phẩm giúp đơn giản hóa sơ đồ đấu nối nhị thứ, vận hành ổn định không sợ mất điện lưới bám sàn và đảm bảo hệ thống điện luôn hoạt động chính xác.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
