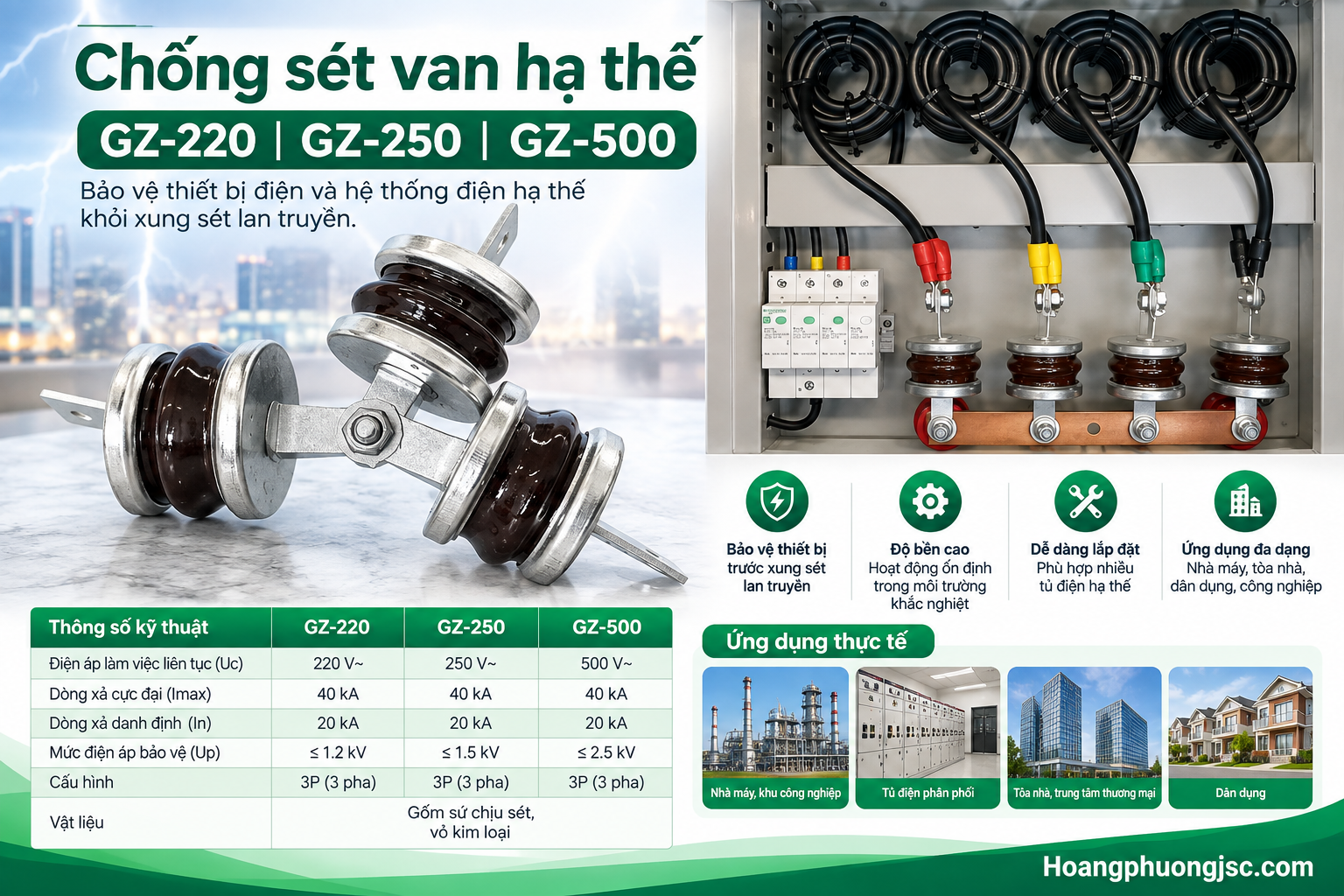

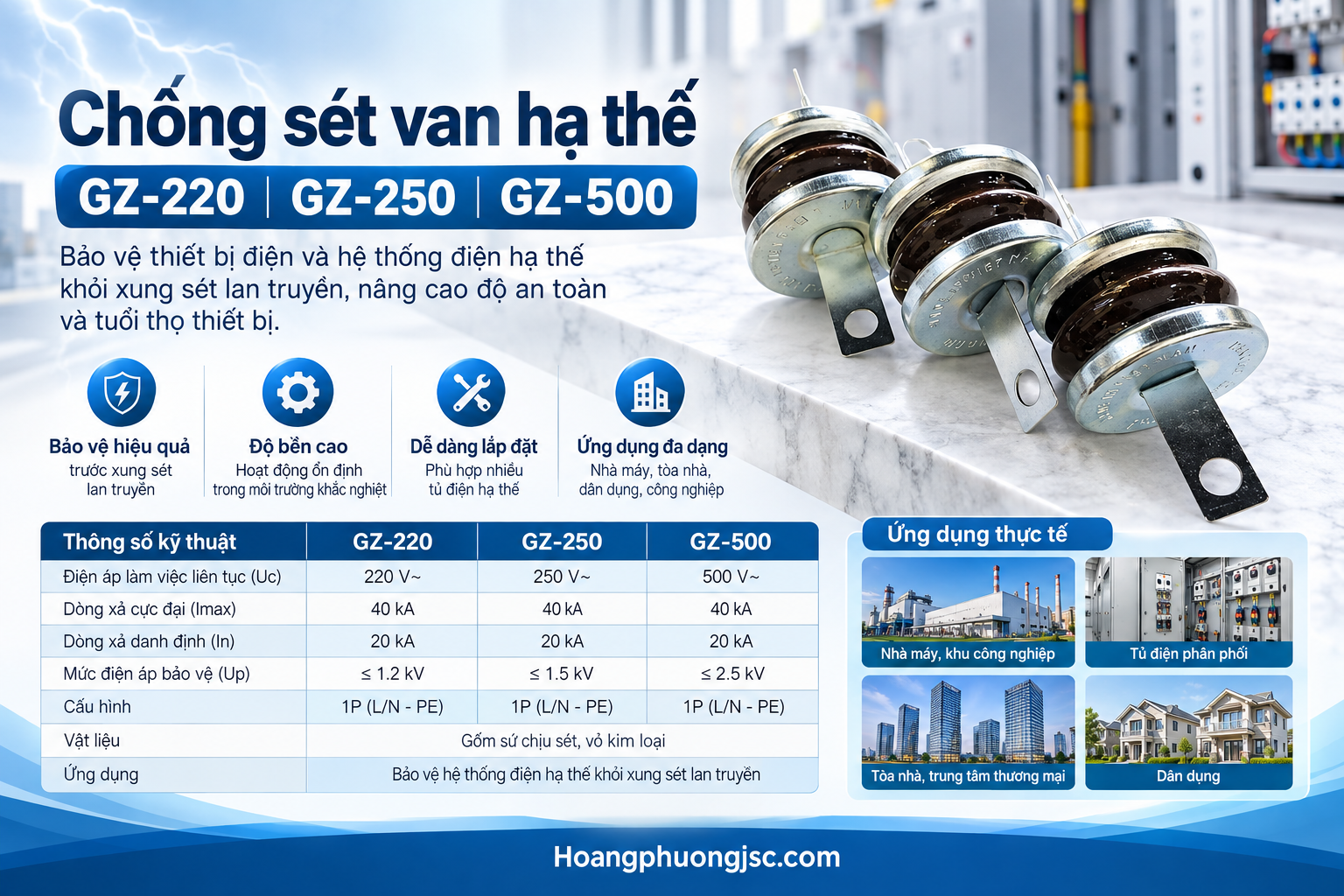

Chống sét van
Chống sét van hạ thế là thiết bị được sử dụng nhằm hạn chế ảnh hưởng của xung sét lan truyền trên hệ thống điện. Dòng sản phẩm gồm các model GZ-220, GZ-250 và GZ-500, phù hợp với những cấp điện áp khác nhau.
Theo thông tin của nhà cung cấp, thiết bị được sử dụng trong tủ điện hạ thế nhằm chống sét lan truyền xuất hiện trên hệ thống điện 3 pha và 1 pha. Phạm vi ứng dụng gồm nhà máy, nhà xưởng, chung cư, văn phòng, nhà ở và siêu thị.
Trong đó, GZ-220 và GZ-250 có điện áp làm việc cho phép lớn nhất 250V. GZ-500 có điện áp làm việc cho phép lớn nhất 500V.
Chống sét van hạ thế là gì?
Chống sét van là một thiết bị bảo vệ được lắp vào hệ thống điện nhằm hạn chế tác động của quá điện áp do sét lan truyền.
Khi hệ thống xuất hiện xung quá điện áp, chống sét van tham gia hạn chế điện áp tác động lên các thiết bị phía sau. Qua đó, thiết bị góp phần bảo vệ hệ thống điện và giảm nguy cơ hư hỏng thiết bị.
Đối với dòng sản phẩm đang đề cập, tài liệu giới thiệu ba model:
GZ-220 – GZ-250 – GZ-500.
Các model có kết cấu dạng sứ kết hợp bộ phận kim loại. Thiết bị có thể được lắp trong các tủ điện hạ thế tùy theo thiết kế của hệ thống.
Thông số chống sét van GZ-220, GZ-250, GZ-500
| Thông số kỹ thuật | GZ-220 | GZ-250 | GZ-500 |
|---|---|---|---|
| Điện áp danh định của lưới lắp van | 220V | 220V | 380V |
| Điện áp làm việc cho phép lớn nhất | 250V | 250V | 500V |
| Điện áp phóng điện ở 50Hz | 0,8–1,6kV | 0,8–1,8kV | 1,2–2,1kV |
| Dòng điện rò | ≤10µA | ≤10µA | ≤10µA |
| Điện trở cách điện | ≥10MΩ | ≥10MΩ | ≥10MΩ |
| Điện áp dư, xung dòng 5kA, 8/20µs | ≤300V | ≤300V | ≤500V |
Lưu ý: GZ-220 và GZ-250 cùng có điện áp làm việc cho phép lớn nhất 250V theo bảng thông số được cung cấp. Tuy nhiên, điện áp phóng điện 50Hz của hai model khác nhau.
Chống sét van GZ-220
GZ-220 được giới thiệu cho lưới điện có điện áp danh định 220V.
Điện áp làm việc cho phép lớn nhất của van là 250V. Điện áp phóng điện ở tần số 50Hz nằm trong khoảng 0,8–1,6kV.
Dòng điện rò được công bố ở mức ≤10µA. Điện trở cách điện đạt ≥10MΩ khi đo bằng Megom 500V.
Điện áp dư khi đo với xung dòng 5kA, dạng sóng 8/20µs là ≤300V.

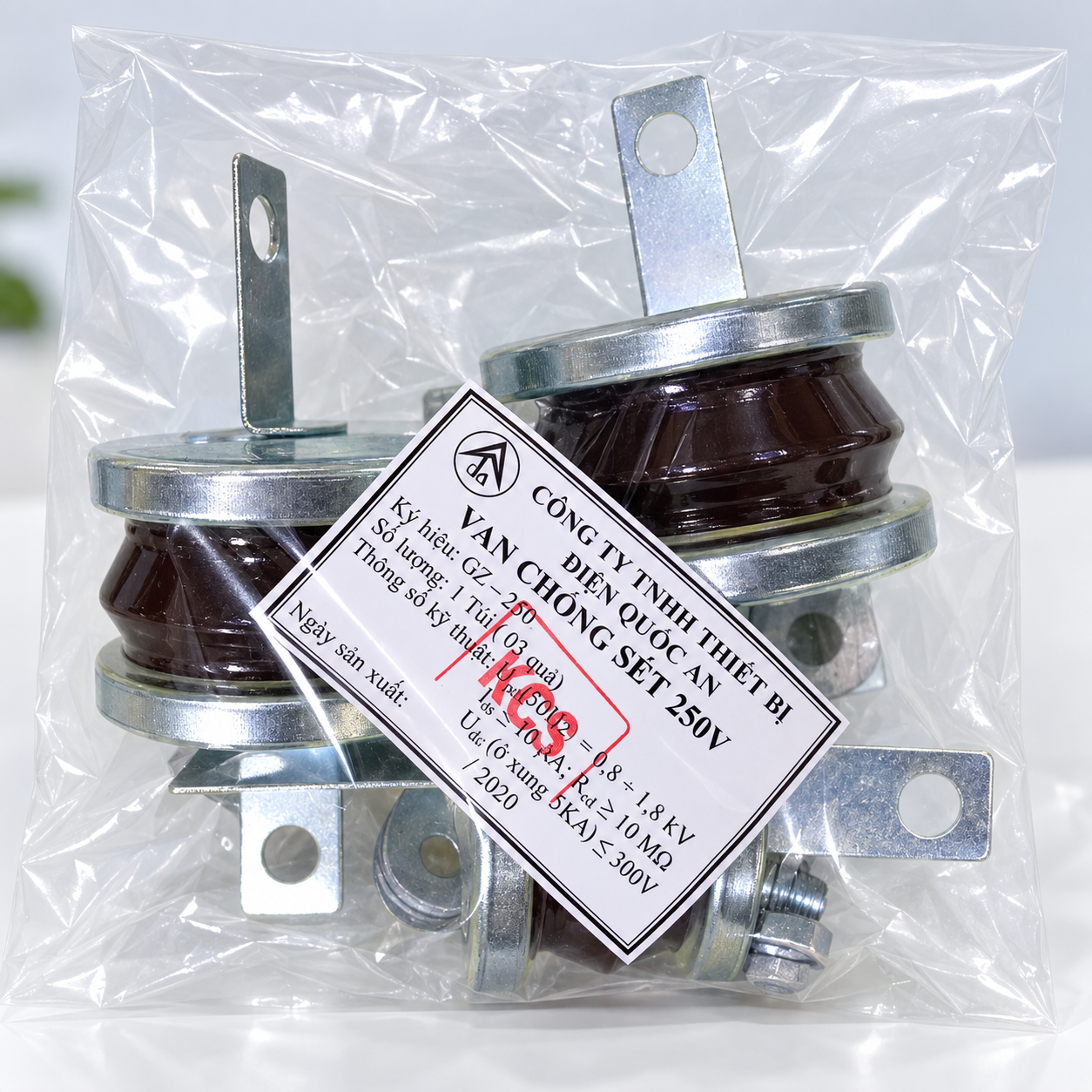

Chống sét van GZ-250
Chống sét van GZ-250 cũng được tài liệu xác định với điện áp danh định của lưới lắp van là 220V.
Điện áp làm việc cho phép lớn nhất là 250V.
Thông số điện áp phóng điện tại 50Hz nằm trong khoảng:
0,8–1,8kV.
Dòng điện rò ≤10µA, điện trở cách điện ≥10MΩ và điện áp dư ≤300V theo điều kiện thử được nêu trong bảng thông số.
Vì GZ-220 và GZ-250 có một số thông số tương đồng, khi thay thế hoặc đặt hàng nên đối chiếu đúng model thay vì chỉ dựa vào điện áp hệ thống.

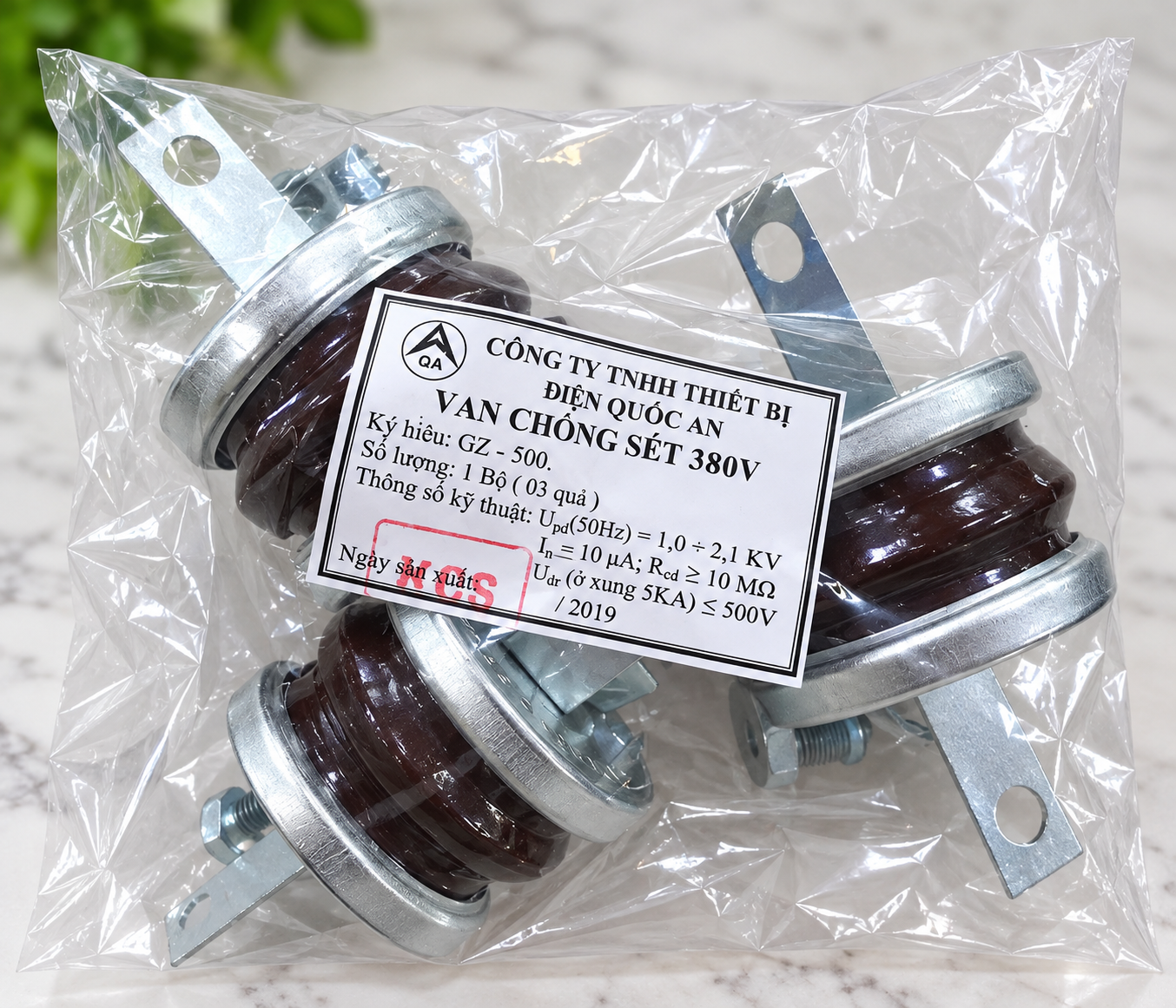

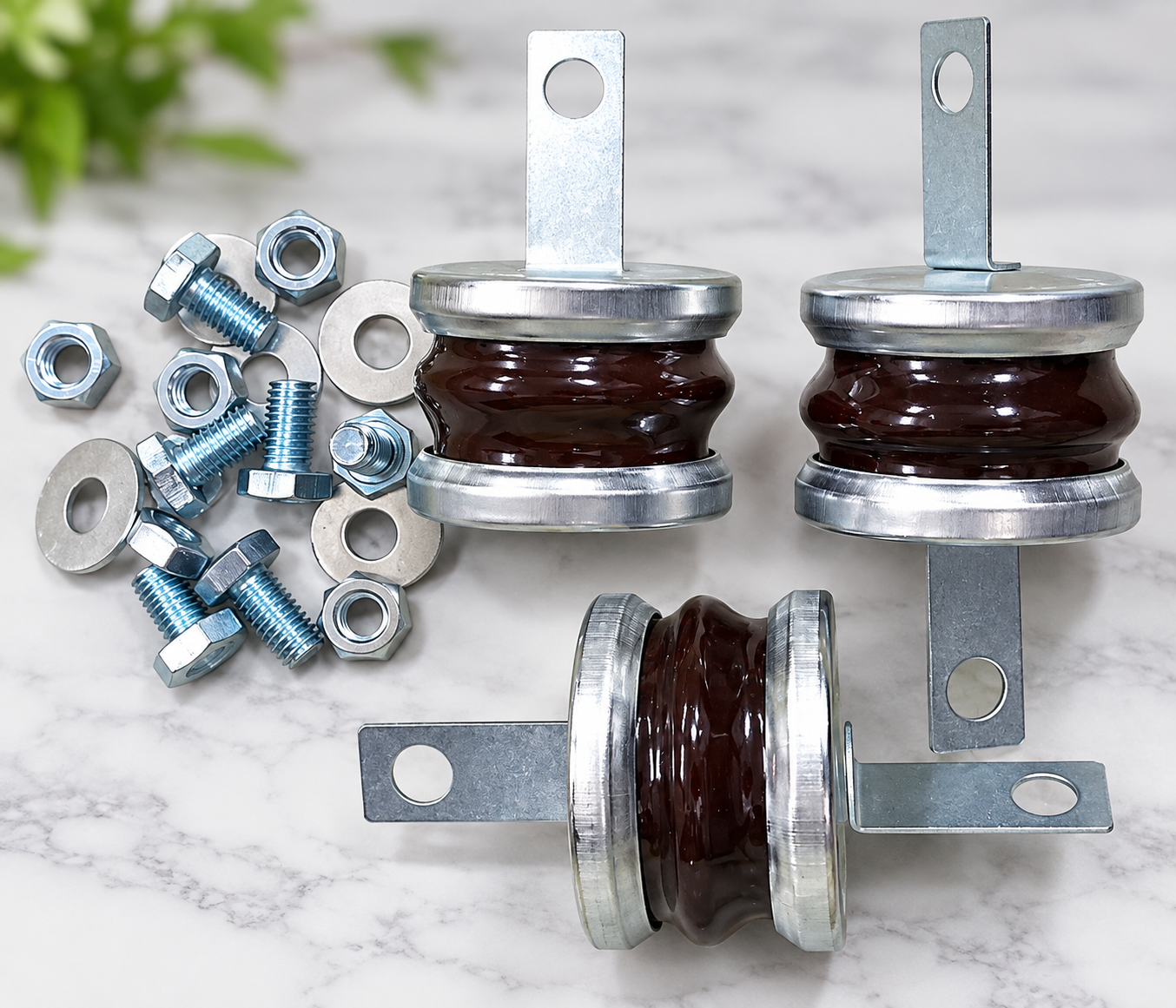

Chống sét van GZ-500
GZ-500 là model có mức điện áp cao nhất trong ba sản phẩm.
Theo thông số được cung cấp:
Điện áp danh định lưới lắp van: 380V
Điện áp làm việc cho phép lớn nhất: 500V
Điện áp phóng điện 50Hz: 1,2–2,1kV
Dòng điện rò: ≤10µA
Điện trở cách điện: ≥10MΩ
Điện áp dư với xung dòng 5kA, 8/20µs: ≤500V
Đây là model đáng chú ý khi cần lựa chọn chống sét van cho hệ thống điện hạ thế có điện áp danh định 380V theo thông tin sản phẩm.
Kết quả thử nghiệm chống sét van GZ-500
| Chỉ tiêu | M1 | M2 | M3 |
|---|---|---|---|
| Dòng điện dò giữa hai cực ở 500VDC | 0,001mA | 0,001mA | 0,001mA |
| Điện trở cách điện | 1,99×10³MΩ | 2,48×10³MΩ | 9,1×10²MΩ |
| Điện áp phóng điện 50Hz | 1,54kV | 1,49kV | 1,52kV |
Kết quả này là kết quả thử nghiệm đối với mẫu GZ-500 được ghi trên phiếu năm 2016. Không nên diễn đạt thành chứng nhận chung cho toàn bộ GZ-220, GZ-250 và GZ-500 nếu chưa có tài liệu tương ứng cho từng model.
Ứng dụng của chống sét van hạ thế
Theo thông tin sản phẩm, chống sét van hạ thế được lắp trong các tủ điện để hạn chế ảnh hưởng của sét lan truyền trên hệ thống điện.
Một số vị trí ứng dụng được tài liệu đề cập gồm:
- Hệ thống điện 1 pha và 3 pha.
- Tủ điện hạ thế.
- Nhà máy, nhà xưởng.
- Chung cư và tòa nhà.
- Văn phòng, nhà ở.
- Siêu thị và các công trình sử dụng điện hạ thế.
Vị trí lắp đặt cụ thể cần căn cứ vào sơ đồ điện và phương án bảo vệ chống sét của từng công trình.
Cách lựa chọn GZ-220, GZ-250 và GZ-500
Điện áp hệ thống là thông số đầu tiên cần quan tâm.
Theo bảng thông số hiện có, có thể phân biệt nhanh:
GZ-220: lưới danh định 220V, điện áp làm việc cho phép lớn nhất 250V.
GZ-250: lưới danh định 220V, điện áp làm việc cho phép lớn nhất 250V.
GZ-500: lưới danh định 380V, điện áp làm việc cho phép lớn nhất 500V.
Tiếp theo cần kiểm tra điện áp phóng điện, điện áp dư và yêu cầu thực tế của hệ thống.
Đối với GZ-220 và GZ-250, không nên chỉ nhìn vào tên model để suy ra điện áp sử dụng. Bảng thông số kỹ thuật của sản phẩm nên là căn cứ khi đối chiếu.
Lưu ý khi lắp chống sét van
Hiệu quả của hệ thống chống sét không chỉ phụ thuộc vào bản thân chống sét van. Phương án đấu nối, hệ thống tiếp địa và vị trí lắp đặt cũng có vai trò quan trọng.
Cần lựa chọn dây dẫn và phương án đấu nối phù hợp với thiết kế. Các mối nối phải chắc chắn và hạn chế những đoạn dây không cần thiết.
Đồng thời, cần kiểm tra thiết bị định kỳ. Nếu chống sét van có dấu hiệu hư hỏng, phóng điện bất thường hoặc xuống cấp, nên kiểm tra và thay thế phù hợp.
Mua chống sét van hạ thế GZ-220, GZ-250, GZ-500
Khách hàng cần chống sét van hạ thế GZ-220, GZ-250 hoặc GZ-500 nên cung cấp model, điện áp hệ thống, số lượng và yêu cầu lắp đặt để được đối chiếu chính xác.
Hoàng Phương JSC – Hoangphuongjsc.com hỗ trợ tư vấn lựa chọn thiết bị điện, đối chiếu thông số và cung cấp sản phẩm cho khách hàng tại Hà Nội, TP.HCM và giao hàng toàn quốc.
