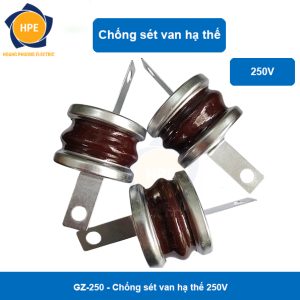

Chống sét van hạ thế là thiết bị được sử dụng nhằm hạn chế ảnh hưởng của xung sét lan truyền trên hệ thống điện. Dòng sản phẩm gồm các model GZ-220, GZ-250 và GZ-500, phù hợp với những cấp điện áp khác nhau.
Theo thông tin của nhà cung cấp, thiết bị được sử dụng trong tủ điện hạ thế nhằm chống sét lan truyền xuất hiện trên hệ thống điện 3 pha và 1 pha. Phạm vi ứng dụng gồm nhà máy, nhà xưởng, chung cư, văn phòng, nhà ở và siêu thị.
Trong đó, GZ-220 và GZ-250 có điện áp làm việc cho phép lớn nhất 250V. GZ-500 có điện áp làm việc cho phép lớn nhất 500V.
Mọi thông tin chi tiết đã được Hoàng Phương JSC cập nhật ở dưới đây:
GZ-220 – Chống sét van hạ thế 220V
Thông số kỹ thuật Chống sét GZ-220
| Thông số kỹ thuật | GZ-220 | GZ-250 | GZ-500 |
|---|---|---|---|
| Điện áp danh định của lưới lắp van | 220V | 220V | 380V |
| Điện áp làm việc cho phép lớn nhất | 250V | 250V | 500V |
| Điện áp phóng điện ở 50Hz | 0,8–1,6kV | 0,8–1,8kV | 1,2–2,1kV |
| Dòng điện rò | ≤10µA | ≤10µA | ≤10µA |
| Điện trở cách điện | ≥10MΩ | ≥10MΩ | ≥10MΩ |
| Điện áp dư, xung dòng 5kA, 8/20µs | ≤300V | ≤300V | ≤500V |
Chống sét van hạ thế là gì ?
Chống sét van là một thiết bị bảo vệ được lắp vào hệ thống điện nhằm hạn chế tác động của quá điện áp do sét lan truyền.
Khi hệ thống xuất hiện xung quá điện áp, chống sét van tham gia hạn chế điện áp tác động lên các thiết bị phía sau. Qua đó, thiết bị góp phần bảo vệ hệ thống điện và giảm nguy cơ hư hỏng thiết bị.
Đối với dòng sản phẩm đang đề cập, tài liệu giới thiệu ba model:
GZ-220 – GZ-250 – GZ-500.
Các model có kết cấu dạng sứ kết hợp bộ phận kim loại. Thiết bị có thể được lắp trong các tủ điện hạ thế tùy theo thiết kế của hệ thống.
Kết quả thử nghiệm chống sét van GZ-220
| Chỉ tiêu | M1 | M2 | M3 |
|---|---|---|---|
| Dòng điện dò giữa hai cực ở 500VDC | 0,001mA | 0,001mA | 0,001mA |
| Điện trở cách điện | 1,99×10³MΩ | 2,48×10³MΩ | 9,1×10²MΩ |
| Điện áp phóng điện 50Hz | 1,54kV | 1,49kV | 1,52kV |
Ứng dụng của chống sét van
Theo thông tin sản phẩm, chống sét van hạ thế được lắp trong các tủ điện để hạn chế ảnh hưởng của sét lan truyền trên hệ thống điện.
Một số vị trí ứng dụng được tài liệu đề cập gồm:
- Hệ thống điện 1 pha và 3 pha.
- Tủ điện hạ thế.
- Nhà máy, nhà xưởng.
- Chung cư và tòa nhà.
- Văn phòng, nhà ở.
- Siêu thị và các công trình sử dụng điện hạ thế.
Vị trí lắp đặt cụ thể cần căn cứ vào sơ đồ điện và phương án bảo vệ chống sét của từng công trình.
Cách lựa chọn các chống sét van hạ thế
Điện áp hệ thống là thông số đầu tiên cần quan tâm.
Theo bảng thông số hiện có, có thể phân biệt nhanh:
GZ-220: lưới danh định 220V, điện áp làm việc cho phép lớn nhất 250V.
GZ-250: lưới danh định 220V, điện áp làm việc cho phép lớn nhất 250V.
GZ-500: lưới danh định 380V, điện áp làm việc cho phép lớn nhất 500V.
Tiếp theo cần kiểm tra điện áp phóng điện, điện áp dư và yêu cầu thực tế của hệ thống.
Đối với GZ-220 và GZ-250, không nên chỉ nhìn vào tên model để suy ra điện áp sử dụng. Bảng thông số kỹ thuật của sản phẩm nên là căn cứ khi đối chiếu.
Lưu lý khi lắp đặt chống sét van hạ thế
Hiệu quả của hệ thống chống sét không chỉ phụ thuộc vào bản thân chống sét van. Phương án đấu nối, hệ thống tiếp địa và vị trí lắp đặt cũng có vai trò quan trọng.
Cần lựa chọn dây dẫn và phương án đấu nối phù hợp với thiết kế. Các mối nối phải chắc chắn và hạn chế những đoạn dây không cần thiết.
Đồng thời, cần kiểm tra thiết bị định kỳ. Nếu chống sét van có dấu hiệu hư hỏng, phóng điện bất thường hoặc xuống cấp, nên kiểm tra và thay thế phù hợp.
