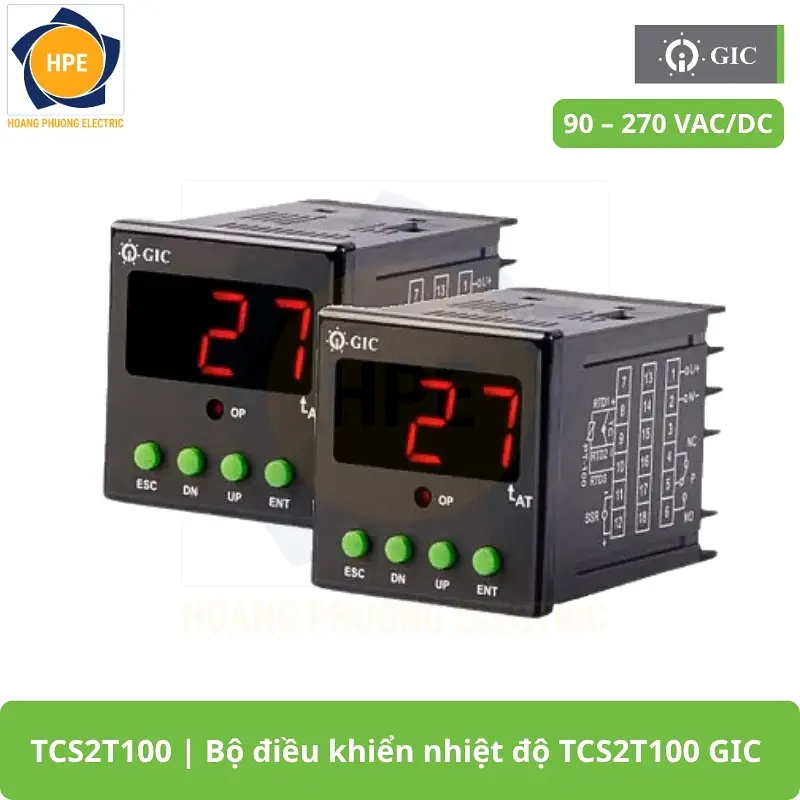

TCS2T100 GIC Bộ điều khiển nhiệt độ GIC TCS Series – PID chính xác, đầu vào đa năng
Bộ điều khiển nhiệt độ GIC TCS Series gồm các mã TCS1T100, TCS2T100, TCS4T2A0, TCS4T300, TCS4U4A0, TCS4U50C, TCS4U40C và TCS4U5A0. Dòng sản phẩm hỗ trợ điều khiển ON/OFF hoặc PID, nhận tín hiệu can nhiệt, cảm biến PT100 và tín hiệu analog tùy phiên bản. Thiết bị có kích thước tiêu chuẩn 48 × 48mm, màn hình LED rõ nét, đầu ra relay hoặc SSR, chức năng cảnh báo, Ramp & Soak, tự động dò thông số PID và kết nối RS-485 trên một số model. Sản phẩm phù hợp cho máy gia nhiệt, lò sấy, máy đóng gói, máy ép nhựa và nhiều hệ thống tự động hóa công nghiệp.

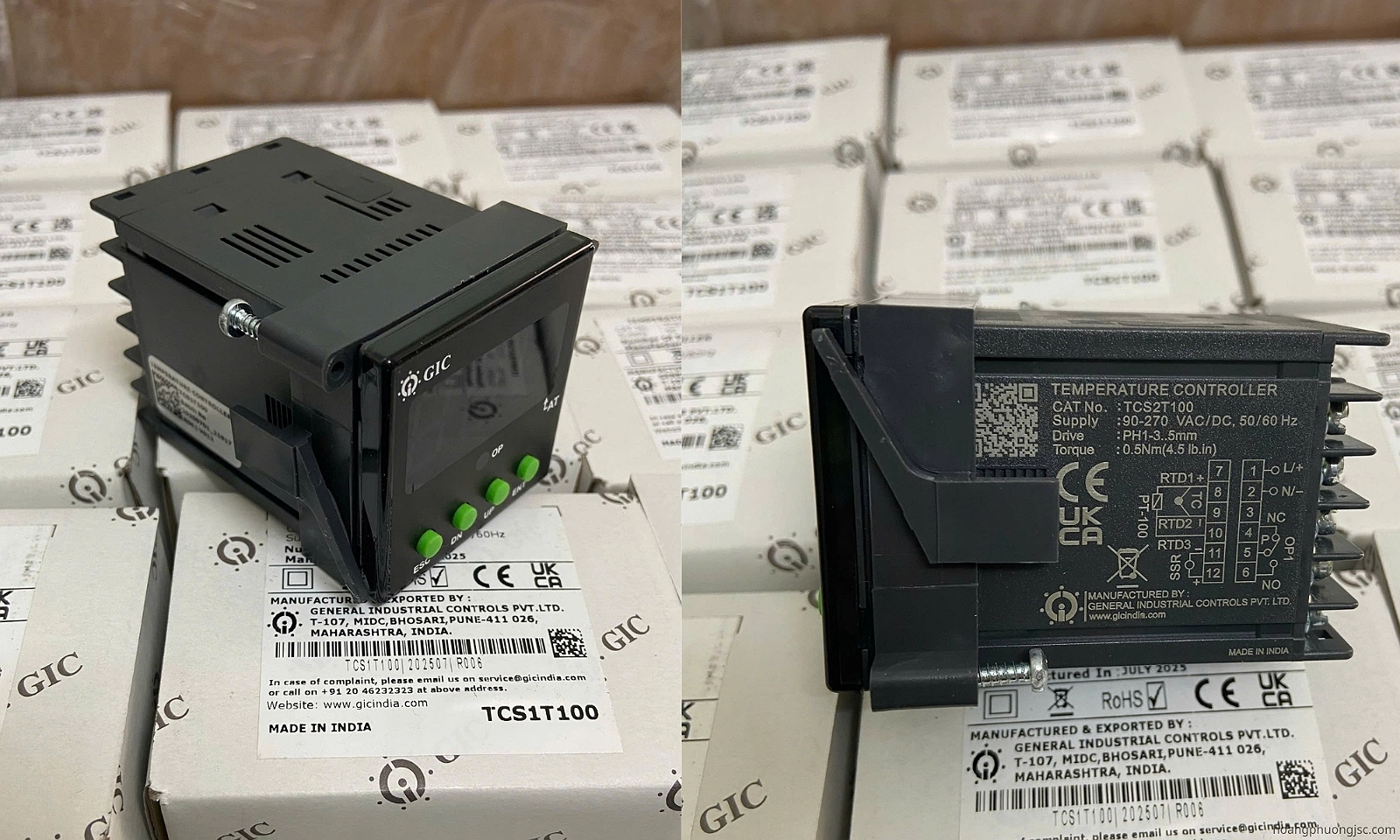

TCS2T100 GIC là bộ điều khiển nhiệt độ thuộc dòng GIC TCS Series, được thiết kế để giám sát và kiểm soát nhiệt độ ổn định trong máy móc, tủ điện và dây chuyền sản xuất công nghiệp. Thiết bị hỗ trợ điều khiển ON/OFF hoặc PID, nhận tín hiệu từ cảm biến nhiệt độ như can nhiệt và PT100, đồng thời cung cấp các tùy chọn đầu ra relay, SSR, analog, CT hoặc RS-485 tùy từng phiên bản. Với màn hình LED rõ nét, kích thước nhỏ gọn 48 × 48mm, nguồn cấp rộng 90–270V AC/DC và mặt trước đạt IP65, TCS2T100 GIC là lựa chọn phù hợp cho các ứng dụng gia nhiệt, làm mát và tự động hóa yêu cầu khả năng vận hành chính xác, linh hoạt và dễ cài đặt.

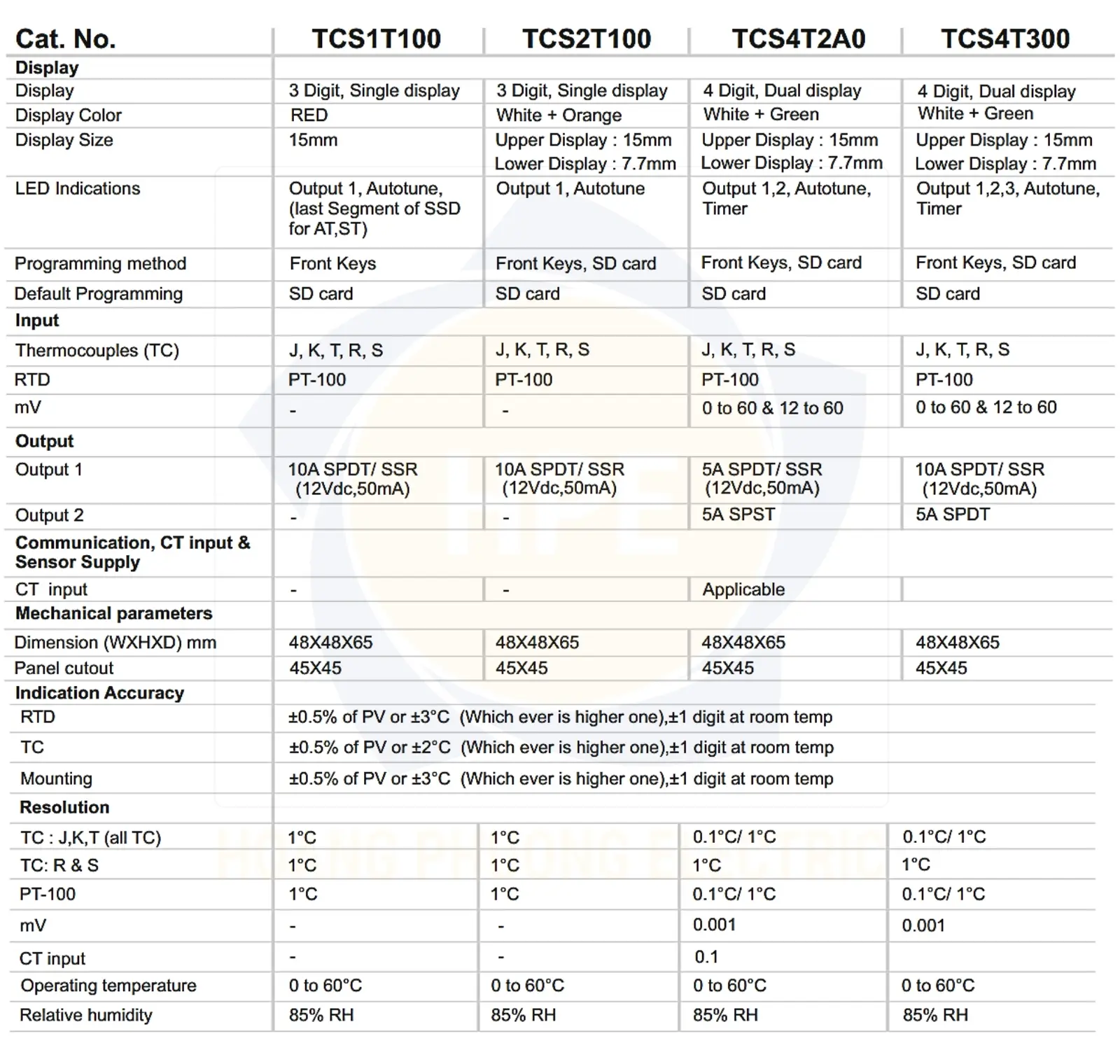

Thông số kỹ thuật Bộ điều khiển nhiệt độ TCS2T100 GIC
| Mã sản phẩm | TCS2T100 |
| Kích thước (mm) | 48 × 48 × 65 |
| Trọng lượng (g) | 95 |
| Nguồn cấp | 90–270V AC/DC |
| Kích thước hiển thị | Dòng trên 15mm, dòng dưới 7,7mm |
| Can nhiệt hỗ trợ | J, K, T, R, S |
| Cảm biến RTD | PT100 |
| Độ phân giải | 1°C |
| Phương pháp cài đặt | Phím trước, hỗ trợ sao chép bằng SD card |
| Nguồn cấp | 90–270V AC/DC |
| Công suất tiêu thụ | Khoảng 6VA tại 240V AC |
| Nhiệt độ hoạt động | 0–60°C |
| Kích thước khoét tủ | 45 × 45mm |
Ưu điểm Bộ điều khiển nhiệt độ TCS2T100 GIC
- Hỗ trợ điều khiển ON/OFF và PID chính xác.
- Có chức năng Auto Tune giúp tự động xác định thông số PID.
- Dòng TCS4U hỗ trợ thêm Self Tune và Adaptive Tune.
- Nhận nhiều loại can nhiệt và cảm biến PT100.
- Một số phiên bản nhận tín hiệu 0–10V và 4–20mA.
- Đầu ra linh hoạt gồm relay, SSR và analog.
- Hỗ trợ điều khiển gia nhiệt, làm mát hoặc Heat-Cool.
- Có chức năng cảnh báo, Hour Meter và Dwell Timer.
- Hỗ trợ chương trình Ramp & Soak.
- Một số mã có RS-485 hoặc đầu vào CT.
- Mặt trước đạt IP65, phù hợp lắp trong tủ điện công nghiệp.
- Thiết kế chiều sâu 65mm giúp tiết kiệm không gian.
Đặc điểm nổi bật Bộ điều khiển nhiệt độ TCS2T100 GIC
- Màn hình kép hiển thị đồng thời PV và SV trên hầu hết phiên bản.
- Đơn vị nhiệt độ °C hoặc °F có thể lựa chọn.
- Có chế độ tiếp tục chương trình sau khi mất điện.
- Hỗ trợ thay đổi nhanh giá trị cài đặt.
- Lập trình trực tiếp bằng phím phía trước.
- Các phiên bản phù hợp có thể sao chép cấu hình bằng SD card.
- Ngõ ra analog hỗ trợ 0–5V, 0–10V, 0–20mA và 4–20mA.
- RS-485 giúp kết nối với PLC, HMI hoặc hệ thống SCADA.
- Đầu vào CT hỗ trợ theo dõi dòng điện của tải gia nhiệt.

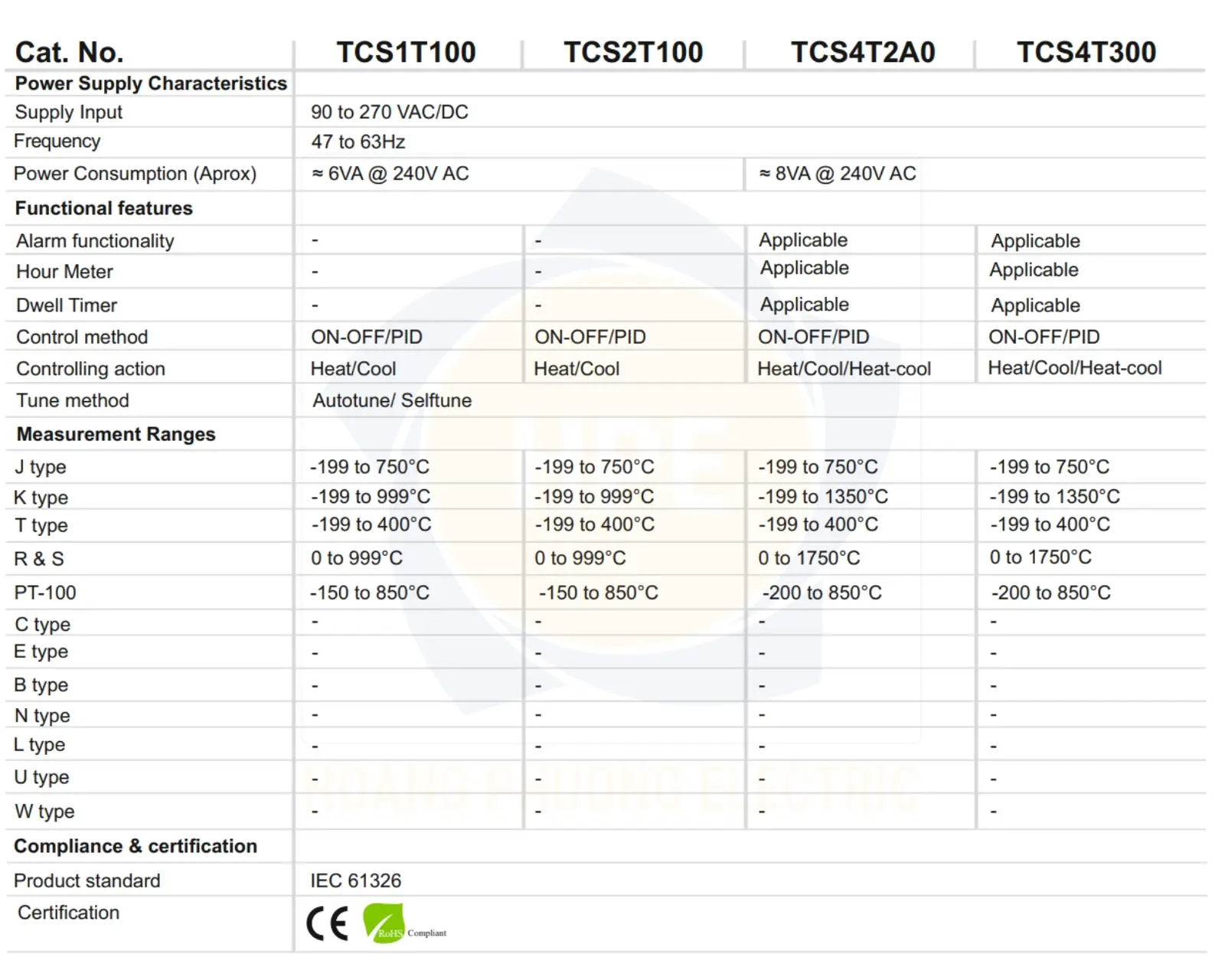

Bảng so sánh các mã sản phẩm Bộ điều khiển nhiệt độ TCS2T100 GIC
| Thông số | TCS1T100 | TCS2T100 | TCS4T2A0 | TCS4T300 | TCS4U4A0 | TCS4U50C | TCS4U40C | TCS4U5A0 |
|---|---|---|---|---|---|---|---|---|
| Kích thước (mm) | 48 × 48 × 65 | 48 × 48 × 65 | 48 × 48 × 65 | 48 × 48 × 65 | 48 × 48 × 65 | 48 × 48 × 65 | 48 × 48 × 65 | 48 × 48 × 65 |
| Trọng lượng (g) | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Đầu vào mV | Không | Không | 0–60mV, 12–60mV | 0–60mV, 12–60mV | 0–60mV, 12–60mV | Có | Có | Có |
| Đầu vào điện áp | Không | Không | Không | Không | 0–5V, 0–10V | 0–5V, 0–10V | 0–5V, 0–10V | 0–5V, 0–10V |
| Đầu vào dòng điện | Không | Không | Không | Không | 0–20mA, 4–20mA | 0–20mA, 4–20mA | 0–20mA, 4–20mA | 0–20mA, 4–20mA |
| Output 1 | Relay 10A SPDT hoặc SSR | Relay 10A SPDT hoặc SSR | Relay 5A hoặc SSR | Relay 10A SPDT hoặc SSR | Relay 5A SPST | Relay 5A SPST | Relay 5A SPST | Relay 5A SPST |
| Output 2 | Không | Không | Relay 5A SPST | Relay 5A SPDT | Relay 5A SPST | Relay 5A SPDT | Relay 5A SPST | Relay 5A SPDT |
| Output 3 | Không | Không | Không | Không | Relay 5A SPST | SSR 12V DC | Relay 5A SPST | SSR 12V DC |
| Ngõ ra analog | Không | Không | Không | Không | Có | Có | Có | Có |
| Đầu vào CT | Không | Không | Có | Không | Có | Không | Không | Có |
| RS-485 Modbus | Không | Không | Không | Không | Không | Có | Có | Không |
| Cảnh báo | Không | Không | Có | Có | Có | Có | Có | Có |
| Ramp & Soak | Không | Không | Không | Không | Có | Có | Có | Có |
| Hour Meter | Không | Không | Có | Có | Có | Có | Có | Có |
| Dwell Timer | Không | Không | Có | Có | Có | Có | Có | Có |
| Điều khiển | ON/OFF, PID | ON/OFF, PID | ON/OFF, PID | ON/OFF, PID | ON/OFF, PID | ON/OFF, PID | ON/OFF, PID | ON/OFF, PID |
| Nguồn cấp | 90–270V AC/DC | 90–270V AC/DC | 90–270V AC/DC | 90–270V AC/DC | 90–270V AC/DC | 90–270V AC/DC | 90–270V AC/DC | 90–270V AC/DC |
| Kích thước khoét tủ |
45 × 45mm | 45 × 45mm | 45 × 45mm | 45 × 45mm | 45 × 45mm | 45 × 45mm | 45 × 45mm | 45 × 45mm |
Ứng dụng Bộ điều khiển nhiệt độ TCS2T100 GIC
- Điều khiển nhiệt độ lò nung và lò sấy.
- Máy ép nhựa, máy đùn và máy ép nhiệt.
- Máy đóng gói và máy chế biến thực phẩm.
- Điều khiển điện trở gia nhiệt.
- Điều khiển quạt và hệ thống làm mát.
- Giám sát nhiệt độ bồn chứa và đường ống.
- Điều khiển nhiệt độ khuôn.
- Máy dệt, máy in và thiết bị sản xuất.
- Hệ thống cần chương trình tăng hoặc giảm nhiệt theo từng giai đoạn.
- Kết nối dữ liệu nhiệt độ với PLC, HMI và SCADA.
Cách lắp đặt Bộ điều khiển nhiệt độ TCS2T100 GIC
- Khoét mặt tủ kích thước 45 × 45mm.
- Đưa bộ điều khiển vào vị trí và cố định bằng ngàm.
- Đấu nguồn 90–270V AC/DC vào đúng chân nguồn.
- Kết nối can nhiệt hoặc PT100 theo đúng cực tính và sơ đồ.
- Cấu hình đúng loại cảm biến trước khi vận hành.
- Kết nối relay hoặc SSR theo loại tải sử dụng.
- Sử dụng contactor hoặc SSR công suất phù hợp đối với tải lớn.
- Đấu CT, analog output hoặc RS-485 theo đúng phiên bản.
- Cài đặt nhiệt độ SV, chế độ điều khiển và thông số cảnh báo.
- Chạy Auto Tune sau khi hệ thống đã lắp đặt ổn định.
- Ngắt hoàn toàn nguồn điện trước khi đấu dây hoặc bảo trì.

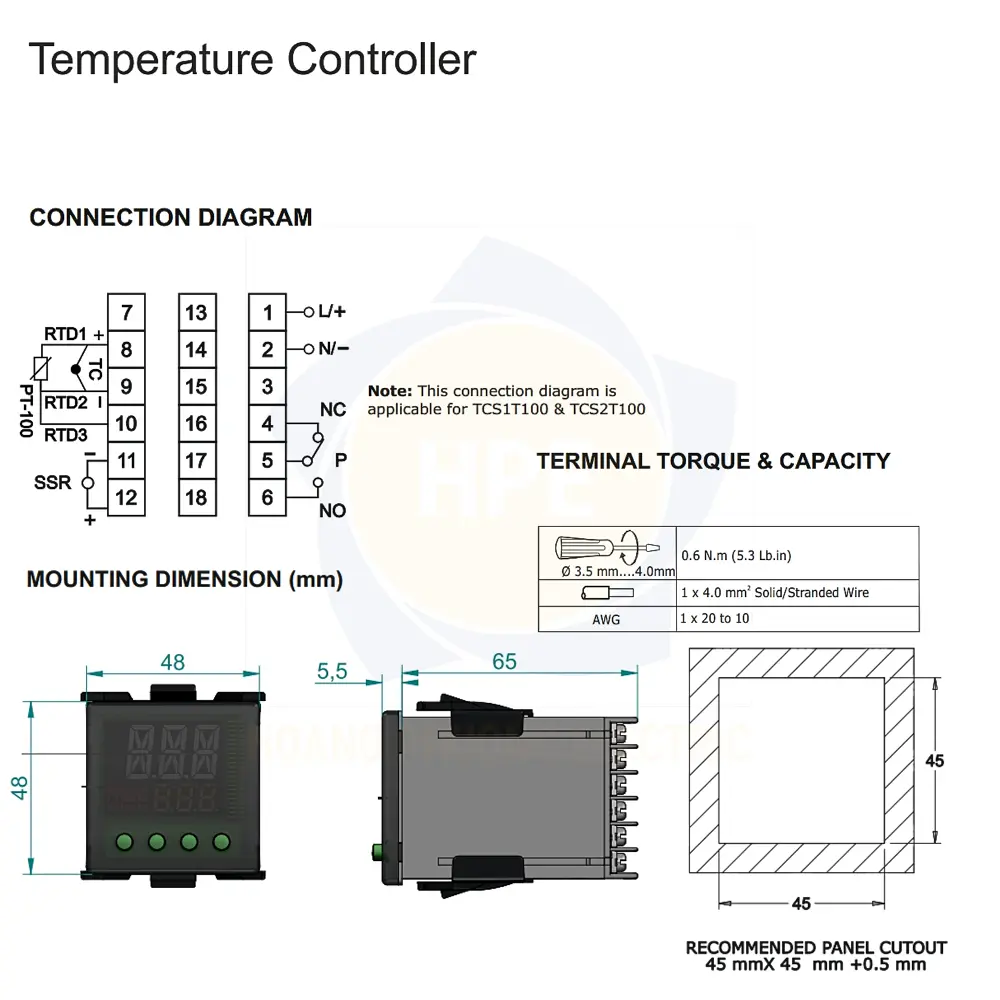

Sơ đồ và cách lắp đặt
Vì sao nên chọn bộ điều khiển nhiệt độ GIC TCS?
- Nhiều cấu hình giúp lựa chọn đúng theo yêu cầu kỹ thuật.
- Dải nguồn rộng 90–270V AC/DC.
- Điều khiển PID ổn định và hỗ trợ tự động dò thông số.
- Đầu vào cảm biến đa dạng, phù hợp nhiều khoảng nhiệt độ.
- Có phiên bản hỗ trợ relay, SSR, analog output, CT và Modbus.
- Kích thước 48 × 48mm phổ biến, dễ lắp mới hoặc thay thế.
- Mặt trước IP65 giúp tăng khả năng bảo vệ trong môi trường công nghiệp.
- Phù hợp từ máy đơn giản đến hệ thống điều khiển kết nối tập trung.
Kết luận
Bộ điều khiển nhiệt độ GIC TCS Series mang đến nhiều lựa chọn từ model cơ bản TCS1T100 đến các phiên bản đầu vào đa năng TCS4U có analog output, CT và RS-485. Với khả năng điều khiển PID, hỗ trợ nhiều loại cảm biến và cấu hình đầu ra linh hoạt, dòng sản phẩm đáp ứng tốt nhu cầu kiểm soát nhiệt độ trong máy móc, tủ điện và dây chuyền sản xuất công nghiệp.
Với thiết kế nhỏ gọn, khả năng điều khiển ON/OFF hoặc PID và hỗ trợ nhiều loại cảm biến nhiệt độ, TCS2T100 GIC là giải pháp phù hợp cho các hệ thống gia nhiệt, làm mát và tự động hóa công nghiệp. Thiết bị có nguồn cấp rộng 90–270V AC/DC, màn hình LED dễ quan sát, cài đặt thuận tiện và nhiều tùy chọn đầu ra như relay, SSR, analog, CT hoặc RS-485 tùy phiên bản. Nhờ đó, TCS2T100 GIC đáp ứng tốt nhu cầu kiểm soát nhiệt độ ổn định, chính xác và linh hoạt trong máy móc, tủ điện và dây chuyền sản xuất.
Hãy liên hệ ngay cho chúng tôi để mua được Bộ điều khiển nhiệt độ TCS2T100 GIC chính hãng với giá cả tốt nhất.
