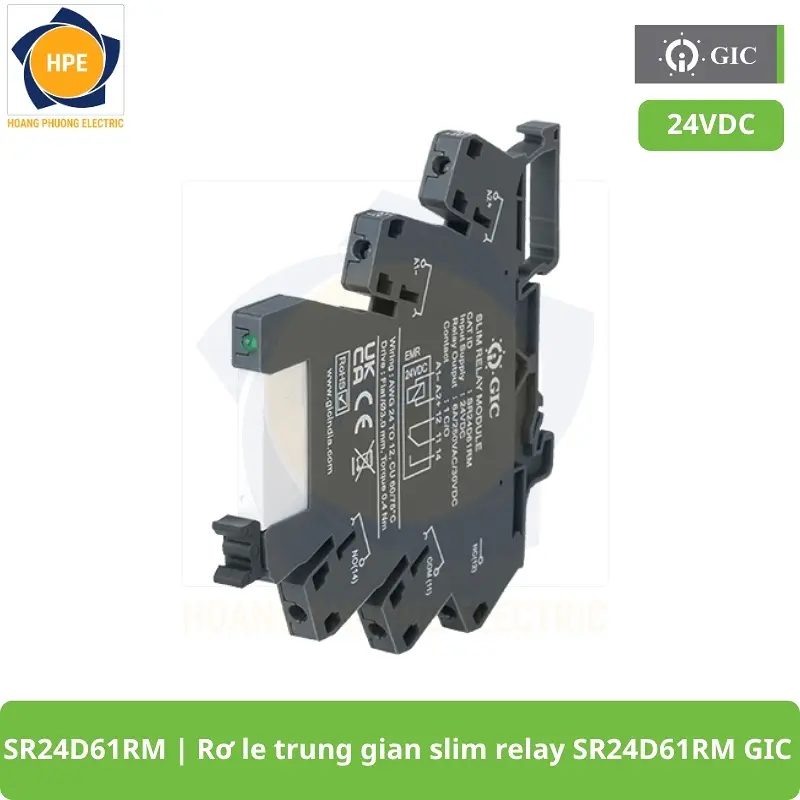

SR24D61RM GIC Relay trung gian siêu mỏng – Tiết Kiệm Không Gian, Đóng Cắt Ổn Định
Relay trung gian siêu mỏng GIC gồm các mã SR24D61RM, SR24U61RM và SR230U61RM, được thiết kế để cách ly, khuếch đại và chuyển đổi tín hiệu điều khiển trong tủ điện công nghiệp. Sản phẩm có cấu tạo dạng module gồm relay cắm và đế đấu nối, chiều rộng chỉ 6,2mm, tiếp điểm chuyển đổi 1 C/O và dòng chịu tải định mức 6A.
SR24D61RM GIC là relay trung gian siêu mỏng thuộc dòng Slim Relay GIC, được thiết kế để cách ly và chuyển đổi tín hiệu trong tủ điện, máy móc và hệ thống tự động hóa. Sản phẩm có chiều rộng chỉ 6,2mm, tích hợp relay cắm cùng đế đấu nối, tiếp điểm chuyển đổi 1 C/O chịu dòng đến 6A và LED xanh hiển thị trạng thái hoạt động. Với thiết kế lắp thanh DIN 35mm, đầu nối vít chắc chắn và nhiều lựa chọn điện áp điều khiển tùy phiên bản, SR24D61RM GIC giúp tiết kiệm diện tích tủ điện, thuận tiện lắp đặt và dễ dàng kiểm tra trong quá trình vận hành.
Thông số kỹ thuật Rơ le trung gian slim relay SR24D61RM GIC
| Mã sản phẩm | SR24D61RM |

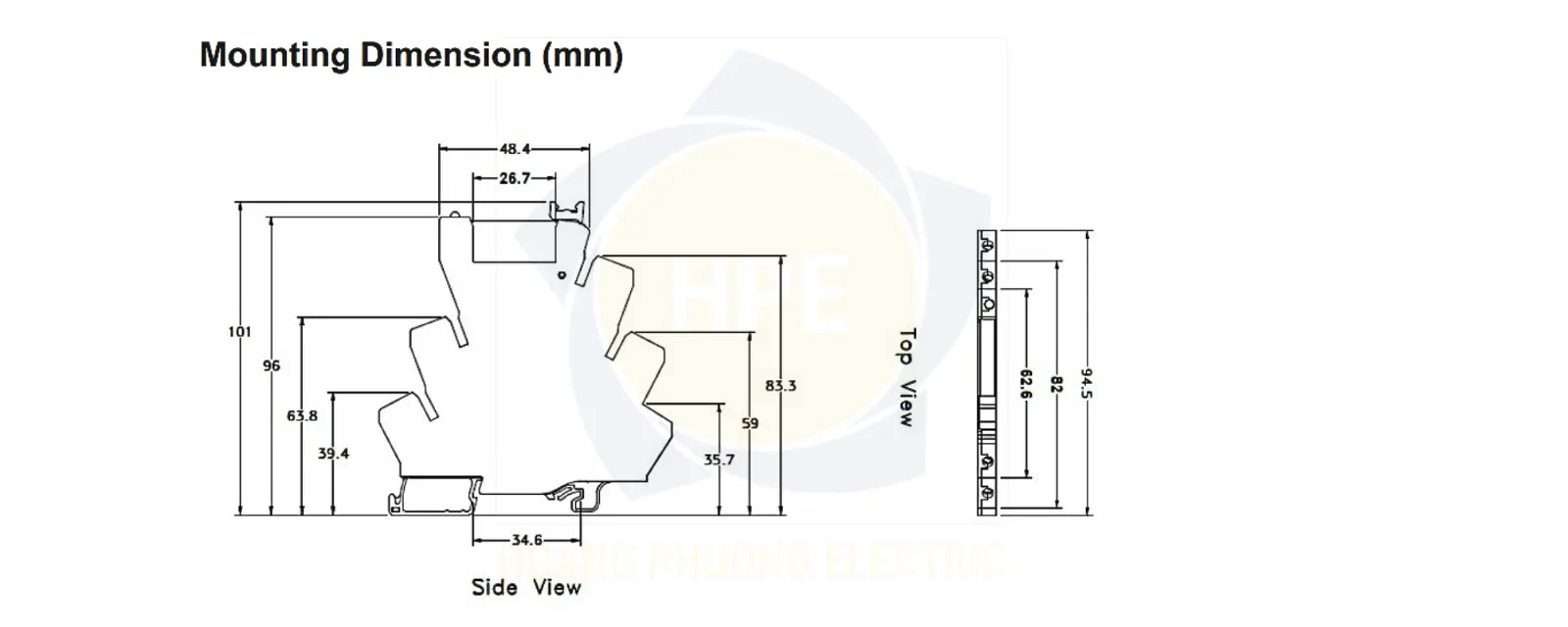

| Kích thước (mm) | 6.2 x 94.5 x 96 |
| Trọng lượng (g) | 90 |
| Nguồn cấp | 24V DC |
| Dòng tiếp điểm định mức | 6A |
| Đấu nối | Đầu nối vít |
| Tiết diện dây nhỏ nhất | 0,2mm² |
| Tiết diện dây lớn nhất | 2,5mm² |
| Cỡ dây hỗ trợ | AWG 24 đến AWG 12 |
| Chiều dài tuốt dây | 10mm |
| Mô-men siết đầu nối | 0,8Nm |
| Kiểu lắp | Thanh DIN đối xứng 35mm |
| Kết nối chung nguồn | Thanh nối tắt dạng lược |
| Trọng lượng đóng gói | Khoảng 90g |
| Chứng nhận | CE, RoHS |
Ưu điểm Rơ le trung gian slim relay SR24D61RM GIC
- Thiết kế siêu mỏng chỉ 6,2mm, giúp tiết kiệm diện tích tủ điện.
- Module đã bao gồm relay cắm và đế đấu nối.
- Tiếp điểm chuyển đổi 1 C/O linh hoạt cho nhiều mạch điều khiển.
- Khả năng chịu dòng đến 6A tại điện áp tải phù hợp.
- Có LED xanh giúp kiểm tra trạng thái relay nhanh chóng.
- Hỗ trợ các mức nguồn điều khiển 24V DC, 24V AC/DC và 230V AC/DC.
- Có thể nối chung nguồn bằng thanh nối tắt dạng lược.
- Relay cắm có thể tháo và thay thế thuận tiện.
- Đầu nối vít chắc chắn, hỗ trợ dây dẫn đến 2,5mm².
- Vỏ chống cháy đạt tiêu chuẩn UL94-V0.
- Hoạt động trong dải nhiệt độ rộng từ -40 đến 55°C.
Đặc điểm nổi bật Rơ le trung gian slim relay SR24D61RM GIC
- SR24D61RM: tối ưu cho tín hiệu điều khiển 24V DC từ PLC.
- SR24U61RM: sử dụng linh hoạt với cả nguồn 24V AC và DC.
- SR230U61RM: phù hợp mạch điều khiển trực tiếp bằng nguồn 230V AC/DC.
- Tiếp điểm sử dụng vật liệu AgNi, phù hợp đóng cắt tải điều khiển.
- Công suất đóng cắt tối đa đạt 1.500VA hoặc 180W.
- Module chỉ chiếm chiều rộng 6,2mm trên thanh DIN.
- LED xanh tích hợp trên đế giúp theo dõi tình trạng làm việc.
- Có phụ kiện thanh nối tắt, nhãn đánh dấu và khóa chặn thanh DIN.

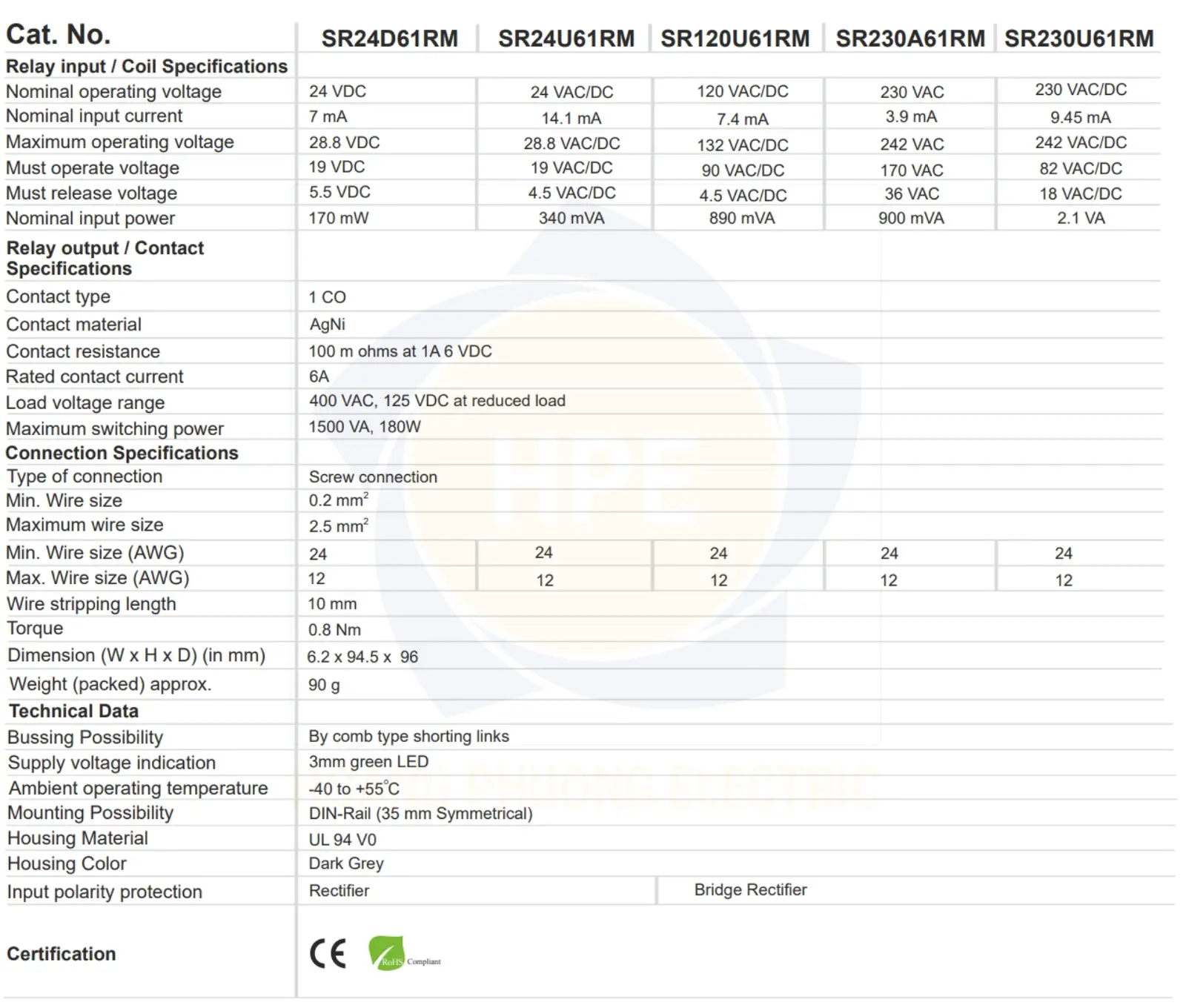

Bảng so sánh các mã sản phẩm Rơ le trung gian slim relay SR24D61RM GIC
| Thông số | SR24D61RM | SR24U61RM | SR230U61RM |
|---|---|---|---|
| Loại sản phẩm | Module relay siêu mỏng | Module relay siêu mỏng | Module relay siêu mỏng |
| Điện áp cuộn dây | 24V DC | 24V AC/DC | 230V AC/DC |
| Dòng điện đầu vào danh định | 7mA | 14,1mA | 9,45mA |
| Điện áp hoạt động tối đa | 28,8V DC | 28,8V AC/DC | 242V AC/DC |
| Điện áp bảo đảm tác động | 19V DC | 19V AC/DC | 82V AC/DC |
| Điện áp bảo đảm nhả | 5,5V DC | 4,5V AC/DC | 18V AC/DC |
| Công suất đầu vào danh định | 170mW | 340mVA | 2,1VA |
| Cấu hình tiếp điểm | 1 C/O | 1 C/O | 1 C/O |
| Dòng tiếp điểm định mức | 6A | 6A | 6A |
| Vật liệu tiếp điểm | AgNi | AgNi | AgNi |
| Điện trở tiếp điểm | 100mΩ tại 1A, 6V DC | 100mΩ tại 1A, 6V DC | 100mΩ tại 1A, 6V DC |
| Công suất đóng cắt tối đa AC | 1.500VA | 1.500VA | 1.500VA |
| Công suất đóng cắt tối đa DC | 180W | 180W | 180W |
| Điện áp tải tham khảo | Đến 400V AC hoặc 125V DC khi giảm tải | Đến 400V AC hoặc 125V DC khi giảm tải | Đến 400V AC hoặc 125V DC khi giảm tải |
| LED báo trạng thái | LED xanh 3mm | LED xanh 3mm | LED xanh 3mm |
| Bảo vệ cực tính đầu vào | Có mạch chỉnh lưu | Có cầu chỉnh lưu | Có cầu chỉnh lưu |
| Chiều rộng module | 6,2mm | 6,2mm | 6,2mm |
| Kích thước tổng thể | 6,2 × 94,5 × 96mm | 6,2 × 94,5 × 96mm | 6,2 × 94,5 × 96mm |
| Kiểu lắp đặt | DIN rail 35mm | DIN rail 35mm | DIN rail 35mm |
| Nhiệt độ hoạt động | -40 đến 55°C | -40 đến 55°C | -40 đến 55°C |
| Quy cách đóng gói | 10 module/gói | 10 module/gói | 10 module/gói |
Ứng dụng Rơ le trung gian slim relay SR24D61RM GIC
- Cách ly ngõ ra PLC với tải bên ngoài.
- Khuếch đại khả năng đóng cắt của bộ điều khiển.
- Điều khiển contactor, van điện từ và đèn báo.
- Giao tiếp giữa cảm biến và hệ thống điều khiển.
- Sử dụng trong tủ điều khiển máy móc.
- Lắp đặt trong dây chuyền tự động hóa.
- Điều khiển bơm, quạt và hệ thống HVAC.
- Tách biệt mạch điều khiển và mạch tải.
- Thay thế relay trung gian dạng module truyền thống.
- Ứng dụng trong tủ phân phối cần mật độ thiết bị cao.
Cách lắp đặt Rơ le trung gian slim relay SR24D61RM GIC
- Chọn đúng mã relay theo điện áp của tín hiệu điều khiển.
- Gắn module lên thanh DIN đối xứng 35mm.
- Đấu nguồn điều khiển vào các chân cuộn dây theo sơ đồ trên thân thiết bị.
- Kết nối tải với các chân COM, NO và NC của tiếp điểm 1 C/O.
- Sử dụng dây có tiết diện từ 0,2 đến 2,5mm².
- Tuốt khoảng 10mm lớp cách điện trước khi đưa dây vào đầu nối.
- Siết vít với mô-men khoảng 0,8Nm.
- Có thể sử dụng thanh nối tắt dạng lược khi nhiều relay dùng chung nguồn.
- Kiểm tra LED trạng thái sau khi cấp tín hiệu điều khiển.
- Ngắt hoàn toàn nguồn điện trước khi lắp đặt, tháo relay hoặc bảo trì.
Không nên sử dụng tiếp điểm trực tiếp cho tải vượt quá dòng hoặc công suất đóng cắt định mức. Với tải cảm, động cơ hoặc tải có dòng khởi động cao, cần sử dụng thiết bị đóng cắt trung gian và mạch bảo vệ phù hợp.
Vì sao nên chọn relay siêu mỏng GIC?
- Tiết kiệm không gian hơn relay và đế cắm truyền thống.
- Có nhiều mức điện áp điều khiển để lựa chọn.
- Thiết kế module hoàn chỉnh, thuận tiện lắp đặt và thay thế.
- LED báo trạng thái hỗ trợ kiểm tra và xử lý sự cố.
- Tiếp điểm 6A đáp ứng nhiều tải điều khiển thông dụng.
- Có thể đấu nối nhanh nhiều module bằng thanh nối tắt.
- Phù hợp với tủ điện yêu cầu mật độ lắp đặt cao.
- Vật liệu chống cháy và khả năng làm việc trong môi trường công nghiệp.
- Đồng bộ kích thước giữa các phiên bản, thuận tiện thay đổi cấu hình.
Kết luận
Relay trung gian siêu mỏng SR24D61RM GIC là giải pháp phù hợp cho các tủ điều khiển cần tiết kiệm không gian nhưng vẫn đảm bảo khả năng cách ly và đóng cắt tín hiệu ổn định. Với thiết kế rộng 6,2mm, tiếp điểm 1 C/O 6A, LED báo trạng thái và nhiều lựa chọn điện áp điều khiển, dòng sản phẩm đáp ứng tốt các ứng dụng PLC, máy móc và hệ thống tự động hóa công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le trung gian slim relay SR24D61RM GIC chính hãng với giá cả tốt nhất.
