MM3ND GIC Đèn báo 3 pha – Giám Sát Nguồn Điện Nhanh Chóng, Trực Quan
Đèn báo pha MM3ND GIC là thiết bị hiển thị trạng thái nguồn điện bằng đèn LED, giúp người vận hành nhanh chóng kiểm tra pha đang có điện trong tủ điều khiển và hệ thống phân phối điện. Hai sản phẩm cùng sử dụng nguồn 240V AC, tần số 50/60Hz, thiết kế module rộng 17,5mm và lắp trực tiếp trên thanh DIN.
Ưu điểm Đèn báo 3 pha MM3ND GIC
- Hiển thị trạng thái nguồn trực quan bằng đèn LED.
- Có phiên bản dùng cho nguồn một pha và ba pha.
- Màu sắc riêng biệt giúp dễ phân biệt từng pha.
- Công nghệ LED cho tuổi thọ cao và tiêu thụ ít điện.
- Thiết kế module chỉ rộng 17,5mm, tiết kiệm không gian tủ điện.
- Lắp đặt nhanh chóng trên thanh DIN.
- Vỏ chống cháy đạt tiêu chuẩn UL94-V0.
- Hoạt động ổn định trong dải nhiệt độ từ -15°C đến 60°C.
- Mặt trước tích hợp vị trí ghi nhãn sản phẩm.
- Đáp ứng các tiêu chuẩn về EMC và môi trường công nghiệp.
Đặc điểm nổi bật Đèn báo 3 pha MM3ND GIC

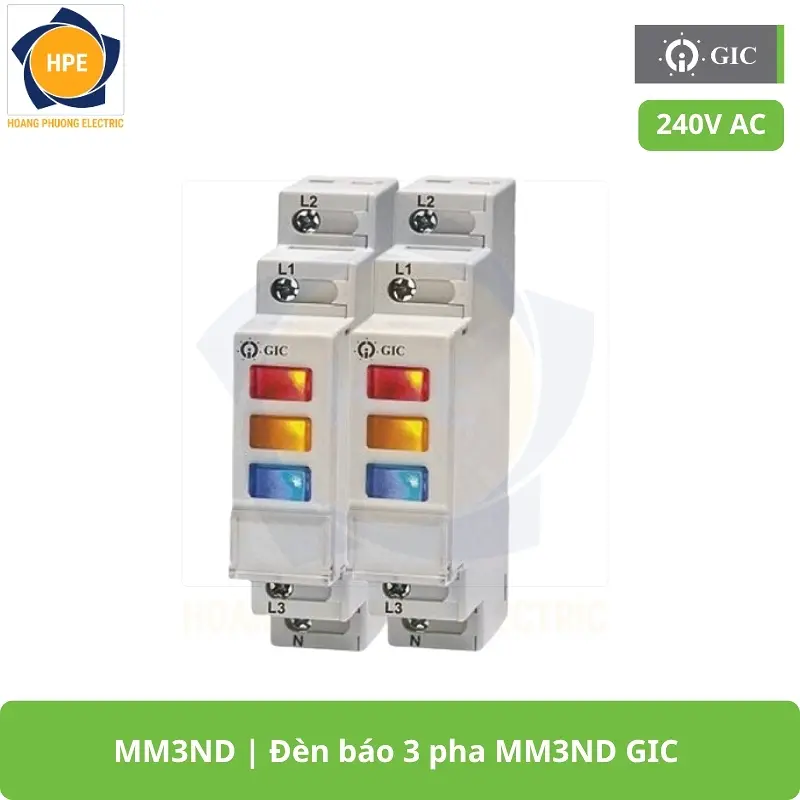

- MM3ND: ba LED đỏ, vàng và xanh dương, hiển thị riêng từng pha R, Y và B.
- Điện áp định mức 240V AC, tần số 50/60Hz.
- Chấp nhận biến thiên điện áp từ -25% đến +10%.
- Công suất tiêu thụ tối đa chỉ 1,8W.
- LED kích thước 3mm, dạng Water Clear.
- Cấp bảo vệ IP20 tại đầu nối, IP30 cho vỏ và IP40 ở mặt trước.
- Đầu nối hỗ trợ dây dẫn có tiết diện đến 4mm².

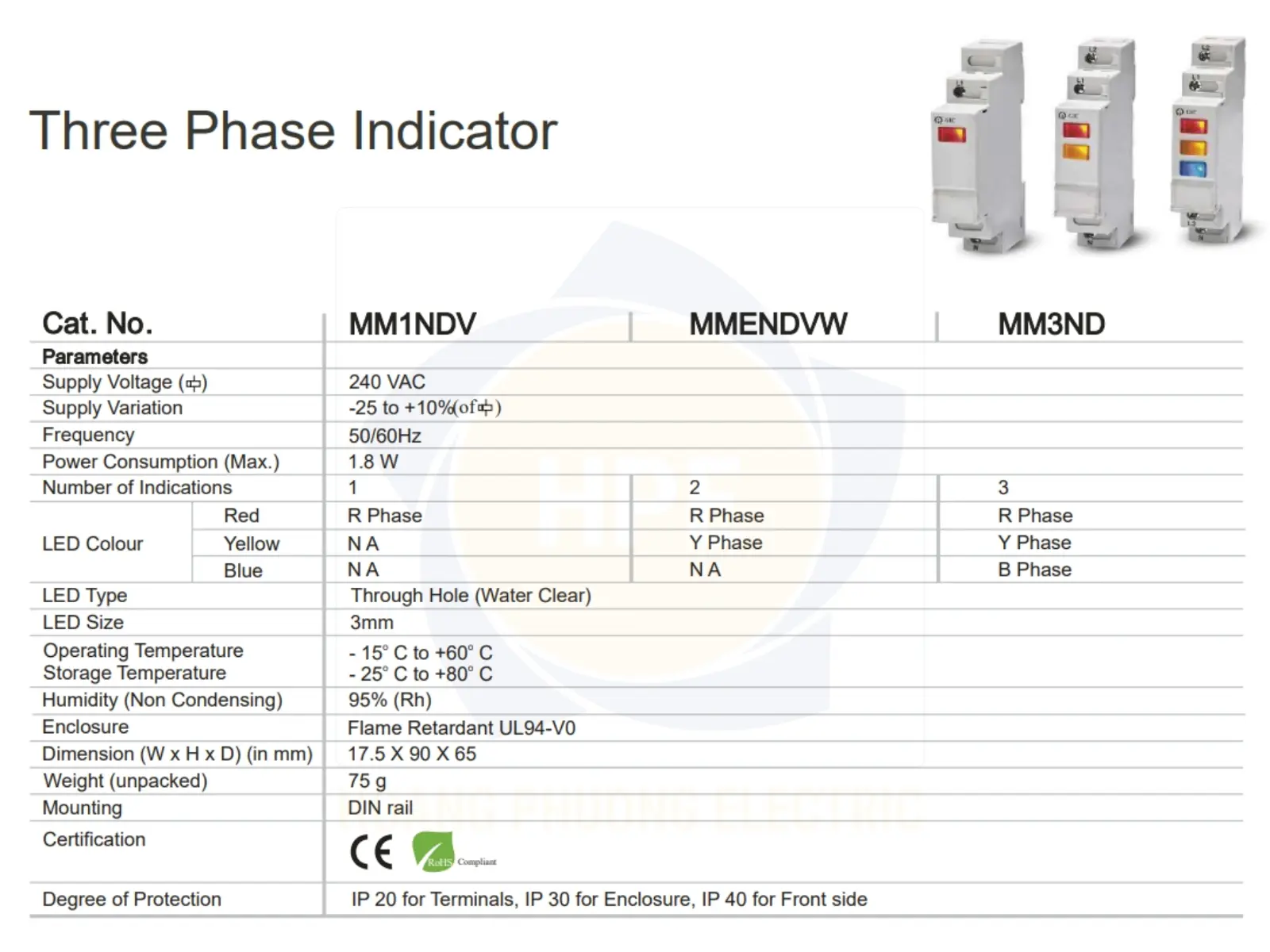

Bảng so sánh các mã sản phẩm Đèn báo 3 pha MM3ND GIC
| Thông số | MM1NDV | MM3ND |
|---|---|---|
| Điện áp định mức | 240V AC | 240V AC |
| Dải biến thiên điện áp | Từ -25% đến +10% điện áp định mức | Từ -25% đến +10% điện áp định mức |
| Khoảng điện áp quy đổi tham khảo | Khoảng 180–264V AC | Khoảng 180–264V AC |
| Tần số hoạt động | 50/60Hz | 50/60Hz |
| Công suất tiêu thụ tối đa | 1,8W | 1,8W |
| Số lượng chỉ thị | 1 chỉ thị | 3 chỉ thị |
| Chiều rộng module | 17,5mm | 17,5mm |

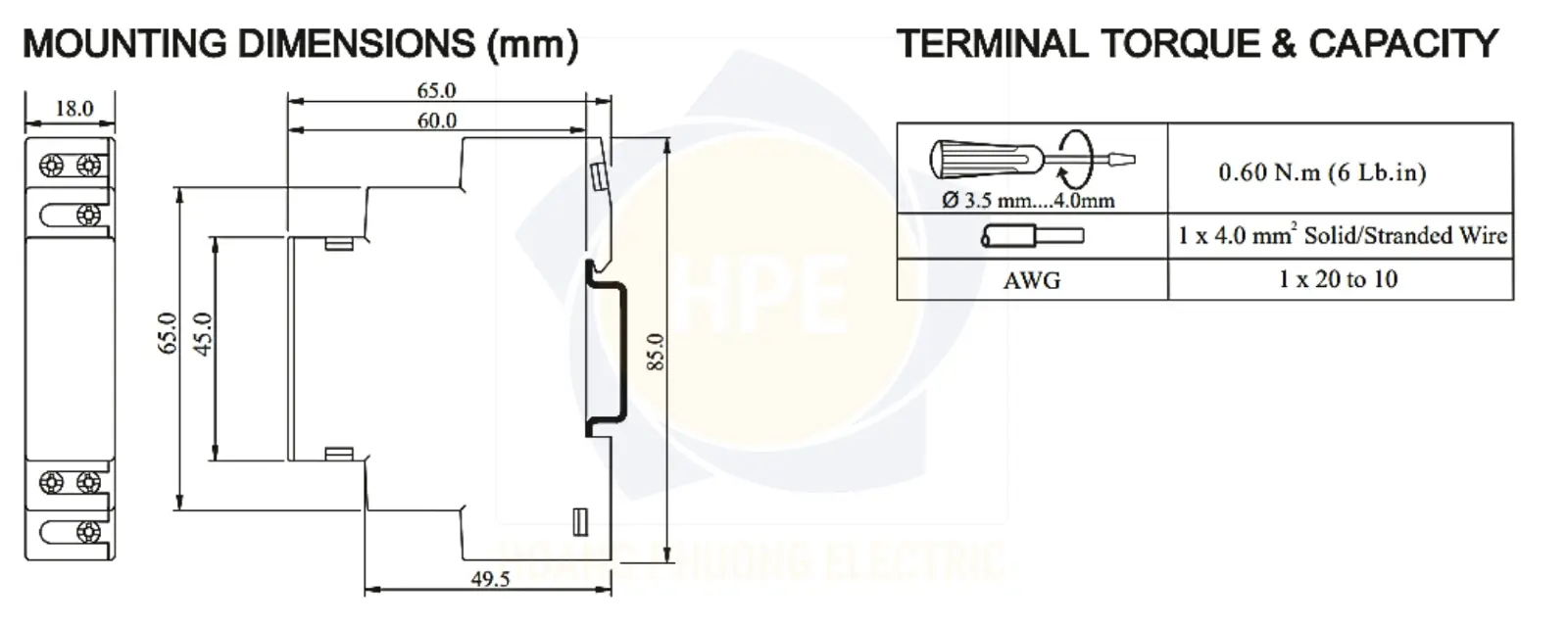

| Kích thước tổng thể | 17,5 × 90 × 65mm | 17,5 × 90 × 65mm |
| Kiểu lắp đặt | Lắp trên thanh DIN | Lắp trên thanh DIN |
| Không gian lắp đặt | Chiếm một module hẹp trong tủ điện | Chiếm một module hẹp nhưng tích hợp ba đèn báo pha |
| Nhiệt độ hoạt động | -15°C đến 60°C | -15°C đến 60°C |
| Nhiệt độ lưu trữ | -25°C đến 80°C | -25°C đến 80°C |
| Độ ẩm môi trường | Tối đa 95% RH, không ngưng tụ | Tối đa 95% RH, không ngưng tụ |
| Vật liệu vỏ | Vật liệu chống cháy UL94-V0 | Vật liệu chống cháy UL94-V0 |
| Cấp bảo vệ đầu nối | IP20 | IP20 |
| Cấp bảo vệ vỏ thiết bị | IP30 | IP30 |
| Cấp bảo vệ mặt trước | IP40 | IP40 |
| Trọng lượng chưa đóng gói | Khoảng 75g | Khoảng 75g |
| Mô-men siết đầu nối | 0,60Nm, tương đương 6lb.in | 0,60Nm, tương đương 6lb.in |
| Tiết diện dây đấu nối | Tối đa 1 × 4mm², dây cứng hoặc dây mềm | Tối đa 1 × 4mm², dây cứng hoặc dây mềm |
| Cỡ dây hỗ trợ | AWG 20 đến AWG 10 | AWG 20 đến AWG 10 |
| Nhãn mặt trước | Có vị trí ghi nhãn tích hợp | Có vị trí ghi nhãn tích hợp |
| Tiêu chuẩn EMC | IEC 61000-3-2, IEC 61000-4-2 đến IEC 61000-4-6, IEC 61000-4-11, CISPR 14-1 | IEC 61000-3-2, IEC 61000-4-2 đến IEC 61000-4-6, IEC 61000-4-11, CISPR 14-1 |
| Tiêu chuẩn môi trường | IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-27 | IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-27 |
Ứng dụng Đèn báo 3 pha MM3ND GIC
- Báo trạng thái nguồn trong tủ điện điều khiển.
- Hiển thị tình trạng có điện của từng pha.
- Sử dụng trong tủ phân phối điện một pha và ba pha.
- Lắp đặt trong máy móc và dây chuyền sản xuất.
- Kiểm tra nhanh nguồn cấp cho hệ thống điều khiển.
- Báo trạng thái điện tại bảng điện công nghiệp.
- Hỗ trợ kỹ thuật viên kiểm tra nguồn khi vận hành và bảo trì.
- Sử dụng trong hệ thống HVAC, bơm, quạt và máy nén.
- Lắp trong tủ chuyển nguồn hoặc tủ điều khiển động cơ.
Cách lắp đặt Đèn báo 3 pha MM3ND GIC
- Ngắt hoàn toàn nguồn điện trước khi thực hiện đấu nối.
- Gắn thiết bị lên thanh DIN trong tủ điện.
- Với MM1NDV, đấu pha cần giám sát và dây trung tính vào đúng đầu nối.
- Với MM3ND, đấu lần lượt các pha R, Y, B và dây trung tính theo ký hiệu trên thiết bị.
- Kiểm tra điện áp nguồn phù hợp với mức 240V AC.
- Sử dụng dây dẫn có tiết diện phù hợp, tối đa 4mm².
- Siết vít đầu nối với mô-men khoảng 0,60Nm.
- Kiểm tra chắc chắn các đầu dây trước khi cấp điện.
- Sau khi cấp nguồn, quan sát LED để xác định trạng thái của từng pha.
Việc đấu nối nên được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ sơ đồ in trên thân sản phẩm. Đèn báo pha chỉ phục vụ mục đích hiển thị trạng thái nguồn, không thay thế relay bảo vệ mất pha hoặc đảo pha.
Vì sao nên chọn Đèn báo 3 pha MM3ND GIC ?
- Dễ dàng lựa chọn theo hệ thống một pha hoặc ba pha.
- Trạng thái nguồn được hiển thị rõ ràng, không cần thiết bị đo cầm tay.
- Thiết kế mỏng giúp tăng không gian cho các thiết bị khác trong tủ điện.
- Sử dụng LED bền, phù hợp vận hành liên tục.
- Lắp DIN rail thuận tiện khi lắp mới hoặc thay thế.
- Màu LED của MM3ND giúp nhận diện nhanh từng pha.
- Vỏ chống cháy và khả năng hoạt động trong môi trường công nghiệp.
- Phù hợp với nhiều loại tủ điện và máy móc sử dụng nguồn 240V AC.
Đèn báo pha MM3ND GIC là giải pháp đơn giản, nhỏ gọn và hiệu quả để theo dõi trạng thái nguồn trong hệ thống điện. MM1NDV phù hợp cho nhu cầu báo nguồn một pha, trong khi MM3ND giúp hiển thị đồng thời ba pha R, Y và B bằng các màu LED riêng biệt. Với thiết kế lắp DIN rail, mức tiêu thụ điện thấp và khả năng quan sát trực quan, hai sản phẩm đáp ứng tốt nhu cầu lắp đặt trong tủ điện dân dụng, thương mại và công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Đèn báo 3 pha MM3ND GIC chính hãng với giá cả tốt nhất.
