Một mạng điện gia đình an toàn không chỉ cần dây dẫn đúng tiết diện mà còn phải có hệ thống thiết bị bảo vệ được phân cấp hợp lý. MCB giúp bảo vệ quá tải và ngắn mạch; RCCB tập trung vào bảo vệ dòng rò; RCBO kết hợp bảo vệ dòng rò với quá tải, ngắn mạch; trong khi SPD có nhiệm vụ hạn chế quá điện áp xung do sét và các hiện tượng quá độ trên lưới điện. Schneider Electric hiện có các giải pháp Easy9 và Acti9 bao phủ những nhóm thiết bị này, phù hợp từ nhà ở, căn hộ đến các hệ thống điện yêu cầu mức bảo vệ cao hơn.

Bài viết dưới đây phân tích sơ đồ điện gia đình Schneider, cách phân chia MCB – RCCB – RCBO – SPD theo từng nhánh tải và những điểm cần quan tâm khi lựa chọn thiết bị điện Schneider chính hãng.

---

1. Vì sao mạng điện gia đình cần nhiều cấp bảo vệ?

Một sai lầm khá phổ biến là cho rằng chỉ cần lắp một aptomat tổng là đủ. Trên thực tế, hệ thống điện trong nhà phải phục vụ nhiều loại tải rất khác nhau: chiếu sáng, ổ cắm, điều hòa, bình nóng lạnh, máy giặt, máy bơm, thiết bị nhà bếp và các thiết bị điện tử.

Mỗi nhóm tải có đặc điểm sử dụng và mức độ rủi ro khác nhau.

Vì vậy, hệ thống điện nên được chia thành nhiều nhánh độc lập. Khi một nhánh xảy ra sự cố, thiết bị bảo vệ của nhánh đó có thể tác động mà hạn chế ảnh hưởng đến toàn bộ ngôi nhà.

Một sơ đồ điển hình có thể hình dung theo nguyên tắc:

Nguồn điện → MCB tổng → RCCB → thanh cái phân phối → MCB/RCBO từng nhánh → thiết bị sử dụng điện.

Song song với đó, SPD chống sét lan truyền được bố trí tại vị trí phù hợp trong tủ điện và phải phối hợp đúng với thiết bị bảo vệ, hệ thống nối đất.

---

2. MCB Schneider – Bảo vệ quá tải và ngắn mạch

MCB (Miniature Circuit Breaker) là aptomat tép được sử dụng rất phổ biến trong tủ điện gia đình.

Chức năng chính của MCB là:

• Bảo vệ quá tải.
• Bảo vệ ngắn mạch.
• Đóng/ngắt và cô lập từng mạch điện.
• Phân chia hệ thống thành các nhánh tải riêng biệt.

Schneider xác nhận dòng Easy9 bao gồm MCB dùng để bảo vệ ngắn mạch và quá tải, bên cạnh RCCB, RCBO, SPD và các thiết bị phân phối khác.

Ví dụ trong một ngôi nhà có thể tách riêng MCB cho chiếu sáng, điều hòa, máy giặt hoặc các tải cố định khác.

Chọn MCB bao nhiêu A?

Không nên chọn MCB chỉ dựa trên công suất của một thiết bị rồi áp dụng cứng cho mọi công trình.

Dòng định mức MCB phải được xác định dựa trên:

Công suất tải + dòng làm việc + tiết diện và khả năng tải của dây dẫn + phương pháp lắp đặt + điều kiện môi trường + đặc tính tải.

Do đó, các mức 6A, 10A, 16A, 20A, 25A, 32A, 40A hay 63A cần được kỹ sư hoặc thợ điện lựa chọn theo thiết kế thực tế.

---

3. RCCB Schneider – Bảo vệ chống dòng rò

Nếu MCB chủ yếu xử lý quá tải và ngắn mạch thì RCCB (Residual Current Circuit Breaker) tập trung vào phát hiện dòng điện rò.

Đây là điểm rất quan trọng cần phân biệt khi lựa chọn aptomat.

Schneider Electric mô tả Acti9 iID RCCB là thiết bị bảo vệ chống dòng rò. Dòng sản phẩm có các phiên bản 2P và 4P, dòng định mức từ 16–100A cùng nhiều mức độ nhạy dòng rò khác nhau.

RCCB 30mA

Trong các ứng dụng yêu cầu bảo vệ con người, 30mA là mức thường gặp. Schneider cũng nêu khả năng bảo vệ con người khỏi điện giật bằng tiếp xúc trực tiếp ở độ nhạy 30mA đối với Acti9 iID.

RCCB thường được bố trí phía trước một nhóm MCB.

Ví dụ:

RCCB tổng → MCB ổ cắm + MCB chiếu sáng + MCB điều hòa…

Tuy nhiên cần lưu ý: RCCB không thay thế chức năng bảo vệ quá dòng của MCB. Hệ thống phải được phối hợp đúng thiết bị.

---

4. RCBO Schneider – Kết hợp chống giật và bảo vệ quá dòng

RCBO (Residual Current Circuit Breaker with Overcurrent Protection) tích hợp trong một thiết bị:

Bảo vệ dòng rò + bảo vệ quá tải + bảo vệ ngắn mạch.

Đây là ưu điểm rất lớn khi muốn bảo vệ riêng từng nhánh điện.

Schneider mô tả Acti9 iDPN Vigi là RCBO dành cho hệ thống phân phối cuối, với các mức độ nhạy dòng rò và chức năng bảo vệ quá dòng tích hợp.

RCBO đặc biệt phù hợp ở đâu?

Trong nhà ở, có thể cân nhắc RCBO riêng cho những tải như:

Bình nóng lạnh – ổ cắm khu vực ẩm – máy giặt – máy bơm – thiết bị ngoài trời – các nhánh điện cần tính độc lập cao.

Ví dụ, nếu RCBO của bình nóng lạnh tác động do sự cố trên chính nhánh đó, các mạch chiếu sáng hoặc điều hòa khác có thể vẫn hoạt động nếu hệ thống được thiết kế chọn lọc phù hợp.

---

5. SPD Schneider – Chống sét lan truyền cho thiết bị điện

SPD (Surge Protection Device) là thiết bị chống sét lan truyền hay thiết bị bảo vệ chống quá điện áp xung.

SPD không có chức năng giống MCB hay RCCB.

Nhiệm vụ của SPD là hạn chế các xung quá điện áp có thể xuất hiện trên mạng điện, đặc biệt do ảnh hưởng của sét.

Schneider có nhiều giải pháp SPD thuộc Acti9 như iPF, iPRD, iQuick-PF và iQuick-PRD. Dòng Acti9 iPF K Type 2 được Schneider phân cấp theo mức rủi ro, chẳng hạn iPF K20 cho mức trung bình, iPF K40 cho mức cao và iPF K65 cho khu vực rủi ro rất cao.

Vì sao nhà hiện đại càng cần SPD?

Ngày nay trong gia đình có rất nhiều thiết bị điện tử nhạy cảm:

TV, máy tính, modem Internet, camera, thiết bị Smart Home, điều hòa inverter, tủ lạnh inverter, máy giặt điện tử…

Quá điện áp xung có thể gây hư hỏng các linh kiện điện tử dù hệ thống đã có MCB.

Vì thế:

MCB không thể thay thế SPD và SPD cũng không thay thế MCB.

Hai thiết bị thực hiện hai nhiệm vụ bảo vệ khác nhau.

---

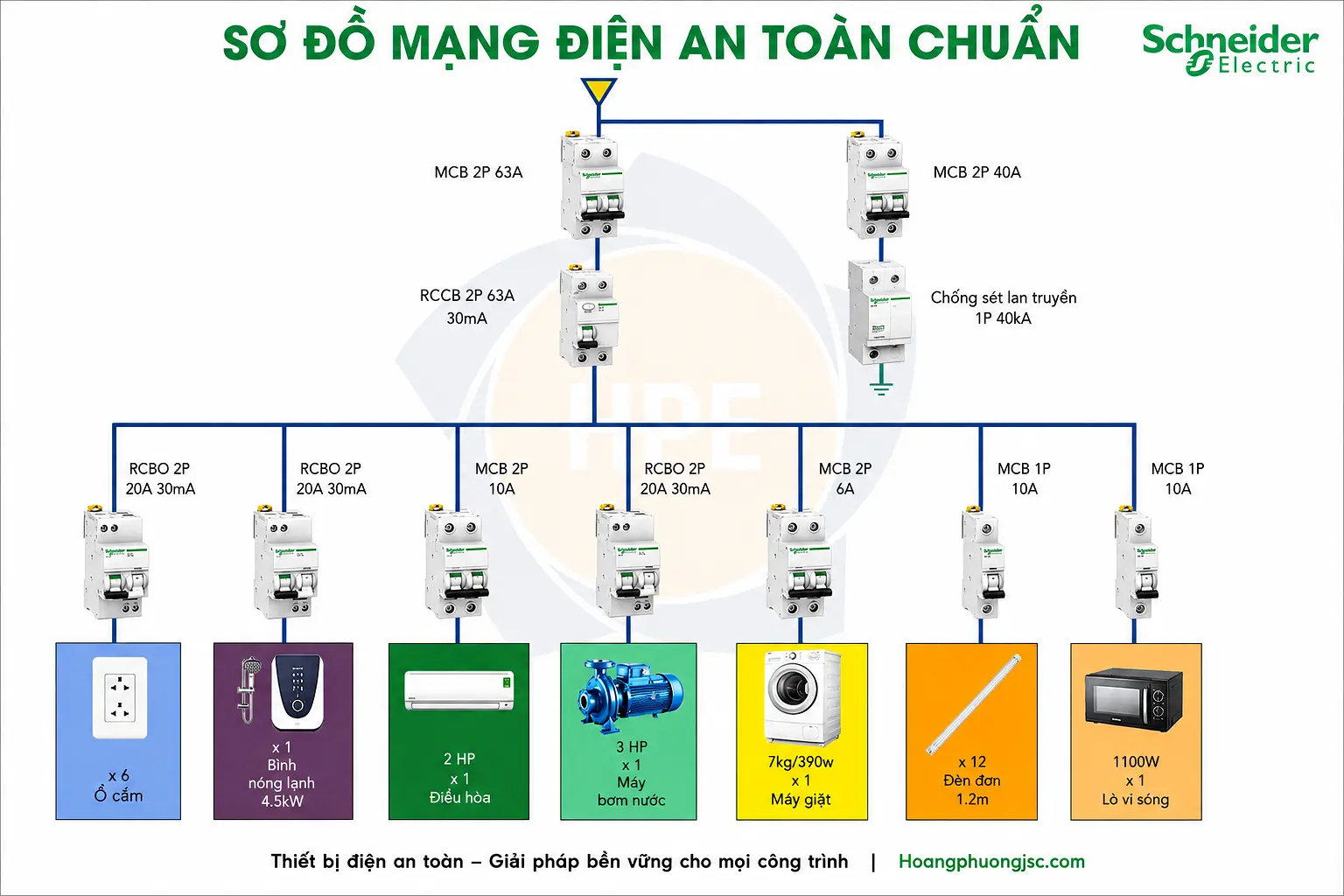

6. Sơ đồ mạng điện an toàn Schneider tham khảo

Có thể xây dựng hệ thống theo cấu trúc:

Lưu ý: Bảng trên thể hiện nguyên tắc tham khảo, không phải sơ đồ thi công áp dụng chung cho mọi căn nhà. Dòng định mức, tiết diện dây, khả năng cắt, loại RCD, hệ thống tiếp địa và phương án phối hợp bảo vệ cần được tính toán theo công trình thực tế.

---

7. Nên chọn MCB, RCCB hay RCBO?

Ba thiết bị không hoàn toàn thay thế cho nhau.

Với hệ thống đơn giản, phương án RCCB + nhiều MCB có ưu điểm dễ bố trí và phổ biến.

Nếu ưu tiên khả năng cô lập sự cố theo từng nhánh, có thể sử dụng RCBO riêng cho các mạch quan trọng.

Một hệ thống cao hơn nữa có thể kết hợp:

MCB/MCCB đầu nguồn + RCCB/RCBO + SPD + MCB/RCBO nhánh + hệ thống tiếp địa đúng kỹ thuật.

---

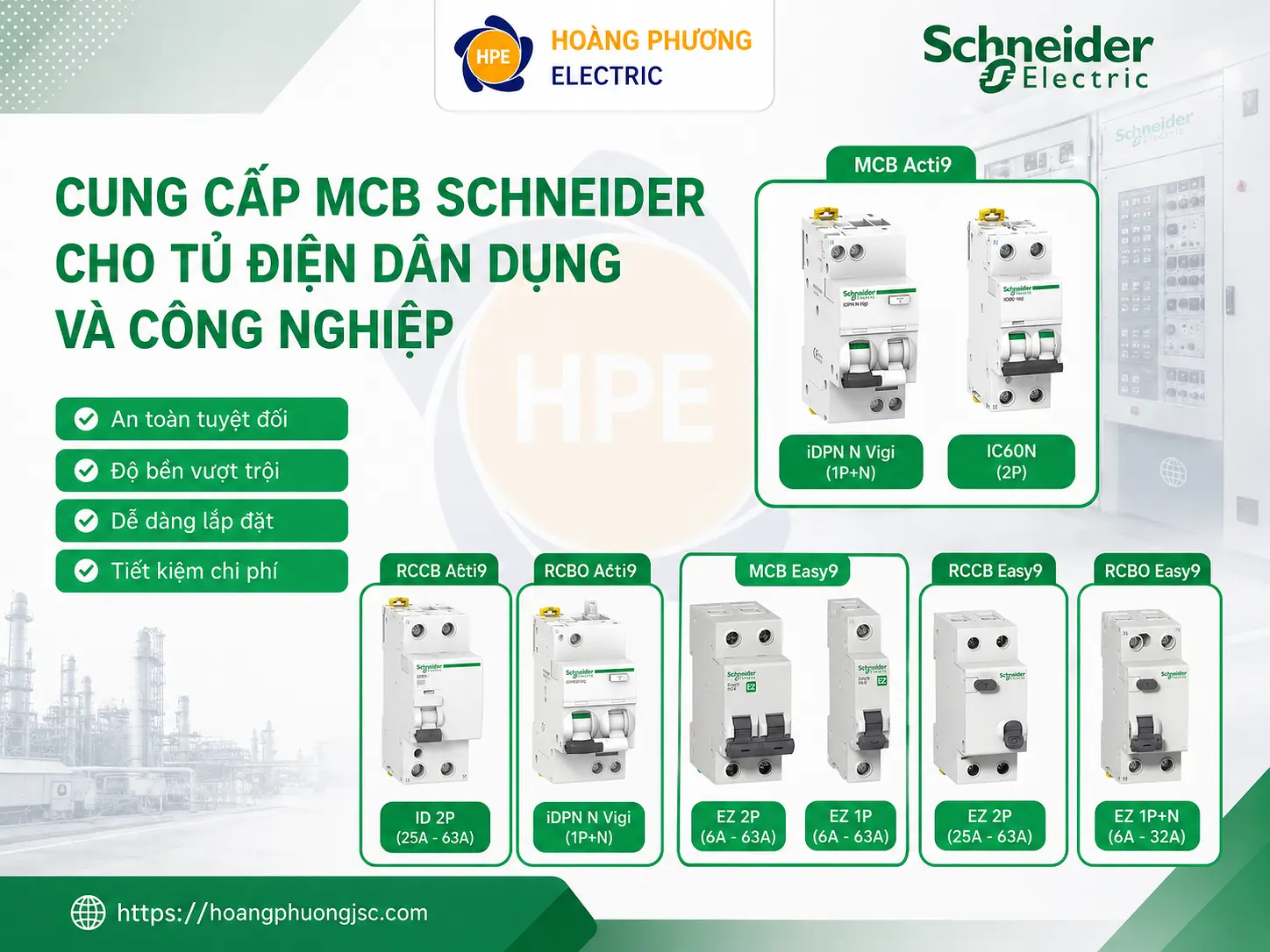

8. Easy9 hay Acti9 Schneider cho gia đình?

Đây là hai nhóm sản phẩm rất đáng quan tâm khi xây dựng tủ điện Schneider.

Easy9 Schneider

Easy9 hướng tới các ứng dụng bảo vệ điện dân dụng. Schneider hiện liệt kê trong hệ Easy9 các nhóm MCB, RCCB, RCBO, switch, SPD và comb busbar, tạo thành hệ giải pháp tương đối đầy đủ cho nhà ở.

Phù hợp với:

Nhà ở – căn hộ – nhà phố – công trình dân dụng thông thường.

Acti9 Schneider

Acti9 có danh mục bảo vệ rộng hơn, bao gồm nhiều dòng MCB, RCCB, RCBO và SPD chuyên biệt.

Ví dụ Acti9 iID RCCB có các tùy chọn Type AC, A, A-SI và các mức độ nhạy khác nhau; Acti9 iDPN Vigi cung cấp giải pháp RCBO cho mạch phân phối cuối.

Phù hợp khi hệ thống yêu cầu:

Khả năng bảo vệ cao – phân cấp nhiều nhánh – nhiều thiết bị điện tử – yêu cầu vận hành và quản lý hệ thống tốt hơn.

---

9. Một số lỗi thường gặp khi làm tủ điện gia đình

Không nên chỉ quan tâm đến việc “MCB bao nhiêu A”. An toàn của hệ thống phụ thuộc vào toàn bộ thiết kế.

Các lỗi cần tránh gồm chọn MCB quá lớn so với dây dẫn; dùng RCCB nhưng nhầm rằng RCCB đã thay thế MCB; không chia riêng tải công suất lớn; không lắp bảo vệ dòng rò cho các nhánh cần thiết; lắp SPD nhưng hệ thống tiếp địa không phù hợp; hoặc sử dụng thiết bị không rõ nguồn gốc.

Đặc biệt với SPD, Schneider khuyến nghị giải pháp bảo vệ thứ cấp khi khoảng cách từ SPD đầu vào đến thiết bị cần bảo vệ vượt quá 10 m trong cấu hình liên quan.

---

10. Mua MCB, RCCB, RCBO và SPD Schneider chính hãng

Khi lựa chọn thiết bị điện Schneider, ngoài đúng dòng điện và thông số kỹ thuật, nguồn gốc sản phẩm là yếu tố cần được quan tâm.

Người mua nên kiểm tra:

• Mã sản phẩm Schneider cụ thể.
• Thông số dòng định mức và số cực.
• Khả năng cắt.
• Độ nhạy dòng rò đối với RCCB/RCBO.
• Type AC, A, A-SI… khi lựa chọn thiết bị chống dòng rò.
• Type, Imax/In, Uc… khi lựa chọn SPD.
• Tem nhãn, bao bì và nguồn gốc hàng hóa.
• Catalogue/datasheet tương ứng với đúng mã sản phẩm.
• Đơn vị cung cấp có khả năng tư vấn kỹ thuật và đối chiếu mã hàng.

Có thể đối chiếu trực tiếp thông số trên hệ thống sản phẩm chính thức của Schneider Electric Việt Nam. Schneider cũng cung cấp công cụ lựa chọn sản phẩm và chức năng tìm nhà phân phối trên website chính thức.

---

11. Giải pháp thiết bị bảo vệ Schneider cho nhà ở hiện đại

Một tủ điện tốt không đơn giản là lắp thật nhiều aptomat. Quan trọng hơn là phân cấp bảo vệ đúng chức năng.

MCB chịu trách nhiệm bảo vệ quá tải và ngắn mạch.
RCCB đảm nhiệm bảo vệ dòng rò.
RCBO kết hợp bảo vệ quá dòng và dòng rò cho từng nhánh.
SPD giúp hạn chế quá điện áp xung và sét lan truyền.

Khi bốn nhóm thiết bị này được lựa chọn và phối hợp đúng cùng dây dẫn, tủ điện và hệ thống tiếp địa phù hợp, mạng điện gia đình sẽ có mức độ bảo vệ toàn diện hơn.

Thiết bị điện Hoàng Phương cung cấp và hỗ trợ lựa chọn các thiết bị bảo vệ điện Schneider như MCB, RCCB, RCBO, SPD chống sét lan truyền và các thiết bị đóng cắt phục vụ tủ điện nhà ở, căn hộ, biệt thự và công trình. Khách hàng có thể cung cấp sơ đồ điện, công suất tải hoặc danh sách thiết bị để được hỗ trợ lựa chọn mã sản phẩm Schneider phù hợp với từng nhánh.

Khi mua thiết bị, nên ưu tiên đúng mã hàng, đúng thông số kỹ thuật và nguồn hàng rõ ràng thay vì chỉ lựa chọn theo dòng định mức hoặc giá thành. Với các hệ thống có bình nóng lạnh, điều hòa, máy bơm, thiết bị điện tử và nhiều nhánh ổ cắm, việc lựa chọn đúng MCB – RCCB – RCBO – SPD Schneider ngay từ đầu giúp hệ thống vận hành an toàn và thuận tiện hơn trong quá trình sử dụng.
