PIT200 GIC – Bộ Hiển Thị GIC Đa Năng Cho Tín Hiệu Analog Và Nhiệt Độ
Bộ hiển thị quá trình GIC gồm các mã PIA200, PIT200, PIB110, PIB120 và PIB12C, được sử dụng để đo và hiển thị nhiệt độ, dòng điện hoặc điện áp trong hệ thống công nghiệp. Sản phẩm có màn hình LED đỏ 4 số, kích thước mặt 96 × 48mm, hỗ trợ nhiều loại tín hiệu đầu vào và lắp âm trên mặt tủ điện. Tùy từng phiên bản, thiết bị có thể tích hợp nguồn nuôi cảm biến 24V DC, ngõ ra cảnh báo, tín hiệu truyền lại analog hoặc giao tiếp RS-485 Modbus.

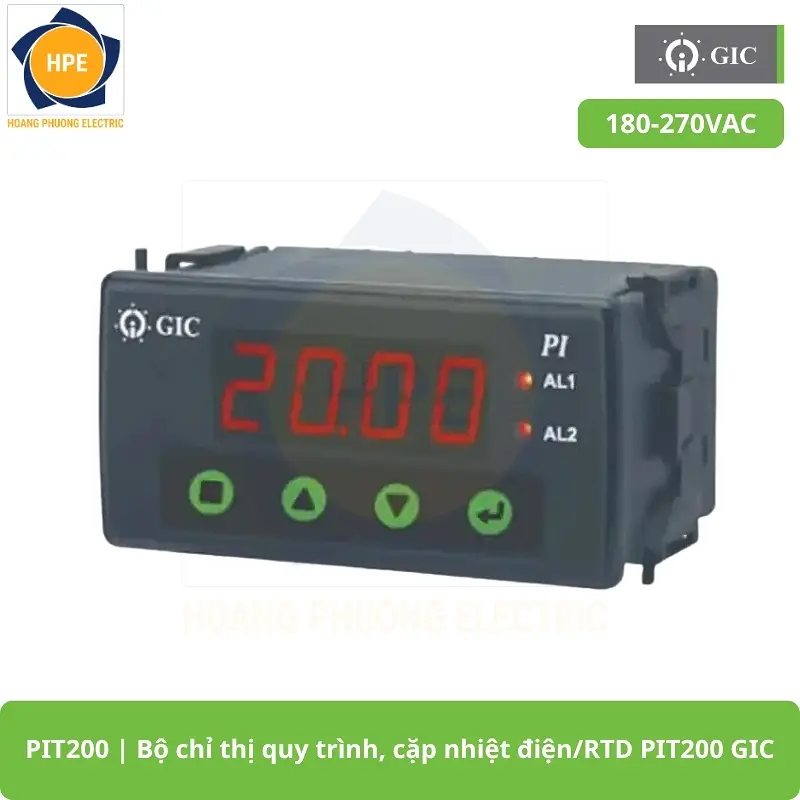

PIT200 GIC là bộ hiển thị quá trình thuộc dòng Process Indicator GIC, được thiết kế lắp âm trên mặt tủ điện với kích thước tiêu chuẩn 96 × 48mm. Thiết bị sử dụng màn hình LED đỏ 4 số rõ nét, hỗ trợ giám sát chính xác các tín hiệu nhiệt độ hoặc tín hiệu analog trong máy móc và hệ thống tự động hóa. Với khả năng cài đặt trực tiếp bằng bốn phím chức năng, thiết kế nhỏ gọn và mặt trước đạt cấp bảo vệ IP55, PIT200 GIC phù hợp cho tủ điều khiển, dây chuyền sản xuất và nhiều ứng dụng đo lường công nghiệp.
Thông số kỹ thuật Đồng hồ điều khiển nhiệt độ PIT200 GIC
| Mã sản phẩm | PIT200 |
| Kích thước (mm) | 96 x 48 x 70.6 |
| Trọng lượng (g) | 64 |
| Nguồn cấp | 230V AC ±20%, tương đương khoảng 180–270V AC |
| Cảm biến can nhiệt | J, K, T, R và S |
| Cảm biến RTD | PT100 loại 2 dây hoặc 3 dây |
| Dải PT100 | -200°C đến 850°C |
| Dải can J | -200°C đến 750°C |
| Dải can K | -200°C đến 1.350°C |
| Dải can T | -200°C đến 400°C |
| Dải can R và S | 0°C đến 1.750°C |
| Đơn vị nhiệt độ | °C hoặc °F |
| Ngõ ra cảnh báo | Không |
Ưu điểm Bộ chỉ thị quy trình GIC, đầu vào tương tự PIT200 GIC
- Màn hình LED đỏ 4 số, dễ quan sát trong tủ điện.
- Hỗ trợ nhiều tín hiệu analog, can nhiệt và cảm biến PT100.
- Có thể lựa chọn đơn vị hiển thị °C hoặc °F.
- Tự động báo lỗi đứt cảm biến, vượt dải hoặc thấp hơn dải đo.
- Nguồn cấp rộng 85–270V AC/DC trên các mã PIB.
- PIB120 và PIB12C có hai ngõ ra cảnh báo relay 5A.
- Hỗ trợ ngõ ra truyền lại 0–10V, 0–5V, 0–20mA hoặc 4–20mA.
- Thiết kế nhỏ gọn, chiều sâu thân khoảng 65mm.
- Mặt trước đạt cấp bảo vệ IP55.
Ứng dụng Bộ chỉ thị quy trình GIC, đầu vào tương tự PIT200 GIC
- Hiển thị nhiệt độ lò nung, buồng sấy và máy ép nhiệt.
- Đo nhiệt độ bồn chứa, đường ống và hệ thống gia nhiệt.
- Hiển thị áp suất từ cảm biến có đầu ra 4–20mA.
- Giám sát mức chất lỏng, lưu lượng hoặc tốc độ.
- Cảnh báo nhiệt độ hoặc tín hiệu vượt ngưỡng.
- Truyền dữ liệu đo về PLC, HMI hoặc hệ thống SCADA.
- Sử dụng trong tủ điện, máy đóng gói và dây chuyền sản xuất.
Bảng so sánh các mã sản phẩm Bộ chỉ thị quy trình GIC, đầu vào tương tự PIT200 GIC
| Mã sản phẩm | PIA200 | PIT200 | PIB110 | PIB120 | PIB12C |
|---|---|---|---|---|---|
| Nguồn cấp | 230V AC ±20% | 230V AC ±20% | 85–270V AC/DC | 85–270V AC/DC | 85–270V AC/DC |
| Đầu vào điện áp | 0–10V DC | Không | 0–10V DC | 0–10V DC | 0–10V DC |
| Đầu vào dòng điện | 0–20mA, 4–20mA | Không | 0–20mA, 4–20mA | 0–20mA, 4–20mA | 0–20mA, 4–20mA |
| Đầu vào mV tuyến tính | Không | Không | -5 đến 56mV | -5 đến 56mV | -5 đến 56mV |
| Độ phân giải analog | 1 / 0,1 / 0,01 / 0,001 | Không | 1 / 0,1 / 0,01 / 0,001 | 1 / 0,1 / 0,01 / 0,001 | 1 / 0,1 / 0,01 / 0,001 |
| Ngõ ra cảnh báo relay | Không | Không | Không | 2 relay SPDT 5A | 2 relay SPDT 5A |
| Ngõ ra analog truyền lại | Không | Không | Không | 0–20mA, 4–20mA, 0–10V hoặc 0–5V | 0–20mA, 4–20mA, 0–10V hoặc 0–5V |
| Tốc độ cập nhật ngõ analog | Không | Không | Không | 100ms | 100ms |
| Nguồn cấp cảm biến | Không | Không | 24V DC | 24V DC | 24V DC |
| Giao tiếp RS-485 Modbus | Không | Không | Không | Không | Có |
| Cảnh báo lỗi | Vượt dải, thấp hơn dải | Đứt cảm biến, vượt dải, thấp hơn dải | Đứt cảm biến, vượt dải, thấp hơn dải | Đứt cảm biến, vượt dải, thấp hơn dải | Đứt cảm biến, vượt dải, thấp hơn dải |
| Nhiệt độ hoạt động | 0 đến 50°C | 0 đến 50°C | 0 đến 50°C | 0 đến 50°C | 0 đến 50°C |
| Kích thước thiết bị | 96 × 48 × 70,6mm | 96 × 48 × 70,6mm | 96 × 48 × 70,6mm | 96 × 48 × 70,6mm | 96 × 48 × 70,6mm |
| Trọng lượng | 64 | 64 | 64 | 64 | 64 |
| Kích thước khoét tủ | Khoảng 92 × 45mm | Khoảng 92 × 45mm | Khoảng 92 × 45mm | Khoảng 92 × 45mm | Khoảng 92 × 45mm |
| Cấp bảo vệ | IP20, mặt trước IP55 | IP20, mặt trước IP55 | IP20, mặt trước IP55 | IP20, mặt trước IP55 | IP20, mặt trước IP55 |
Cách lắp đặt Bộ chỉ thị quy trình GIC, đầu vào tương tự PIT200 GIC
- Khoét mặt tủ với kích thước khoảng 92 × 45mm.
- Đưa thiết bị vào mặt tủ và cố định bằng ngàm đi kèm.
- Đấu nguồn vào đúng chân theo sơ đồ của từng mã sản phẩm.
- Kết nối cảm biến hoặc tín hiệu analog vào đúng loại đầu vào đã cài đặt.
- Với PIB110, PIB120 và PIB12C, có thể dùng nguồn 24V DC tích hợp để cấp cho transmitter.
- Đấu ngõ ra relay, analog hoặc RS-485 theo đúng sơ đồ trên trang 3 của tài liệu.
- Cài đặt loại cảm biến, dải đo, dấu thập phân và mức cảnh báo bằng bốn phím phía trước.
- Ngắt hoàn toàn nguồn điện trước khi đấu dây hoặc thay đổi kết nối.
Sơ đồ trên trang 3 của tài liệu cho thấy PIB120 và PIB12C có hai bộ tiếp điểm cảnh báo OP1, OP2; riêng PIB12C có thêm cổng RS-485.
Đặc điểm nổi bật
- PIA200: chuyên hiển thị dòng điện và điện áp analog.
- PIT200: chuyên dùng cho can nhiệt và cảm biến PT100.
- PIB110: đầu vào đa năng, nguồn rộng và có nguồn cảm biến 24V DC.
- PIB120: bổ sung hai cảnh báo relay và ngõ ra analog truyền lại.
- PIB12C: tích hợp đầy đủ cảnh báo, analog output và RS-485 Modbus.
- Vỏ sử dụng vật liệu chống cháy đạt UL94V0.
- Nhiệt độ hoạt động từ 0°C đến 50°C.
- Cấp bảo vệ IP20 cho vỏ và đầu nối, IP55 cho mặt trước.
- Kích thước chung 96 × 48 × 70,6mm, thuận tiện thay thế giữa các phiên bản.
Vì sao nên chọn Bộ chỉ thị quy trình GIC, đầu vào tương tự PIT200 GIC ?
- Có nhiều phiên bản để lựa chọn đúng theo yêu cầu hệ thống.
- Hỗ trợ cả tín hiệu nhiệt độ và tín hiệu quá trình tiêu chuẩn.
- Dễ cài đặt trực tiếp bằng phím bấm trên mặt thiết bị.
- PIB120 và PIB12C có thể đồng thời hiển thị, cảnh báo và truyền tín hiệu.
- PIB12C dễ tích hợp vào hệ thống điều khiển nhờ RS-485 Modbus.
- Thiết kế lắp âm gọn gàng, phù hợp với tủ điện công nghiệp.
- Hiển thị rõ ràng và hỗ trợ nhiều mức độ phân giải.
Kết luận
Với thiết kế nhỏ gọn, màn hình LED dễ quan sát và khả năng đo lường ổn định, PIT200 GIC là lựa chọn phù hợp cho các hệ thống giám sát nhiệt độ và tín hiệu quá trình trong công nghiệp. Thiết bị dễ lắp đặt trên mặt tủ, thuận tiện cài đặt và đáp ứng tốt nhu cầu sử dụng trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa. Tùy theo yêu cầu về tín hiệu đầu vào, cảnh báo, ngõ ra analog hoặc truyền thông, người dùng có thể lựa chọn phiên bản phù hợp giữa PIA200, PIT200, PIB110, PIB120 và PIB12C.
Hãy liên hệ ngay cho chúng tôi để mua được Bộ chỉ thị quy trình GIC, đầu vào tương tự PIT200 GIC chính hãng với giá cả tốt nhất.
