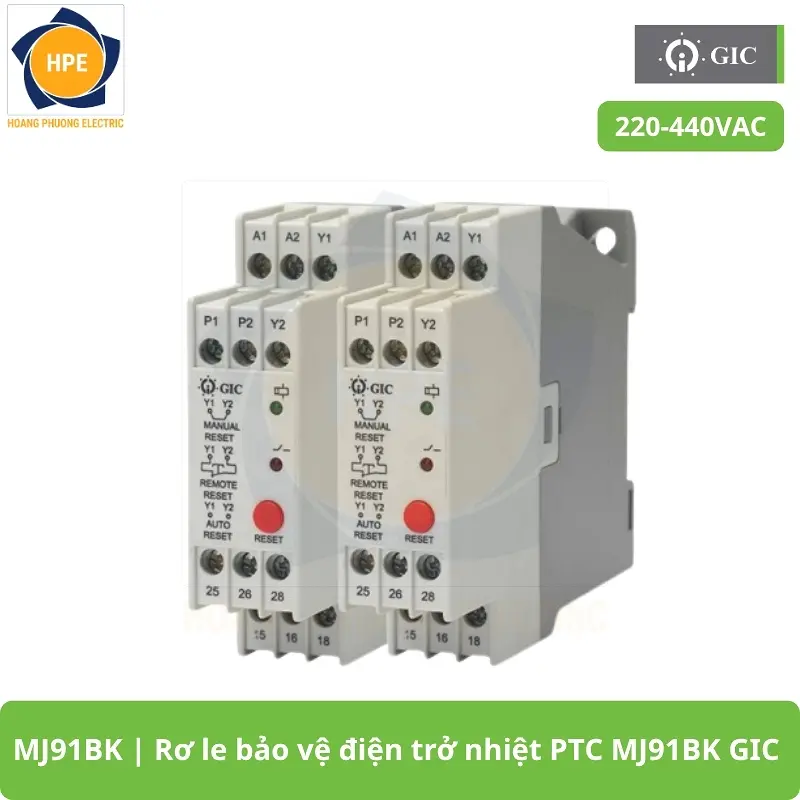

MJ91BK GIC Rơ le bảo vệ điện trở nhiệt PTC GIC – Giải pháp bảo vệ quá nhiệt và mất pha hiệu quả
Rơ le bảo vệ điện trở nhiệt PTC GIC là gì?
Động cơ điện thường hoạt động trong môi trường có tải lớn, nhiệt độ cao hoặc vận hành liên tục nên rất dễ xảy ra hiện tượng quá nhiệt. Nếu không được giám sát kịp thời, động cơ có thể giảm tuổi thọ, hỏng cuộn dây hoặc phải dừng hoạt động ngoài kế hoạch.
Dòng Rơ le bảo vệ điện trở nhiệt PTC GIC gồm các model MJ81BK, MJ91BK, MJ83BK, MJA3BK và MLD4BS sử dụng cảm biến PTC Thermistor để giám sát trực tiếp nhiệt độ cuộn dây. Khi nhiệt độ vượt ngưỡng cho phép, relay sẽ tác động ngắt mạch điều khiển, giúp bảo vệ động cơ an toàn và nâng cao độ tin cậy cho hệ thống.
Tổng quan về dòng PTC Thermistor Relay GIC
PTC Thermistor Relay GIC được thiết kế để làm việc với cảm biến PTC theo tiêu chuẩn DIN 44081/DIN 44082, hỗ trợ nhiều mức điện áp nguồn và nhiều chế độ reset khác nhau. Thiết bị có đèn LED hiển thị trạng thái, khả năng phát hiện hở hoặc ngắn mạch cảm biến và dễ dàng lắp đặt trong tủ điện.Đối với MLD4BS, relay còn tích hợp chức năng giám sát mất pha, đảo pha và mất cân bằng pha, giúp bảo vệ toàn diện hơn cho động cơ ba pha trong các hệ thống công nghiệp.

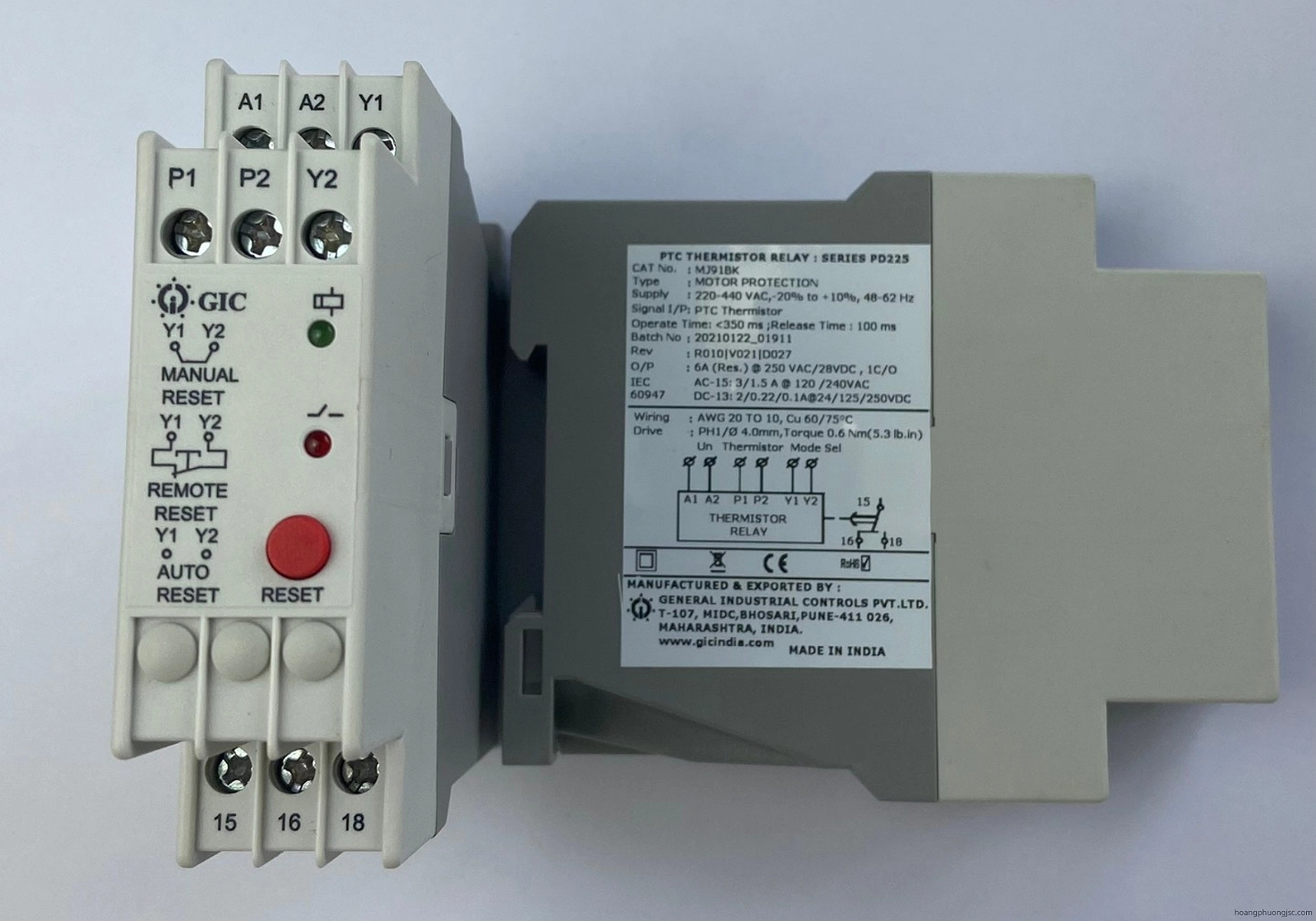

MJ91BK GIC là rơ le bảo vệ nhiệt động cơ sử dụng cảm biến PTC Thermistor, giúp giám sát chính xác nhiệt độ cuộn dây và bảo vệ động cơ trước nguy cơ quá nhiệt. Thiết bị có thiết kế nhỏ gọn, lắp đặt DIN Rail, hỗ trợ nhiều chế độ reset và hoạt động ổn định trong môi trường công nghiệp. Đây là giải pháp phù hợp cho các hệ thống điều khiển động cơ, tủ MCC, PLC, HVAC, máy bơm, quạt công nghiệp và dây chuyền sản xuất tự động.
Thông số kỹ thuật Rơ le bảo vệ điện trở nhiệt PTC MJ91BK GIC
| Mã sản phẩm | MJ91BK |
| Kích thước (mm) | 22.5 × 83 × 100.5 mm |
| Trọng lượng (g) | 120 g |
| Điện áp nguồn | 220 – 440 VAC |
| Tần số | 48 – 62 Hz |
| Công suất tiêu thụ | 8 VA |
| Cảm biến hỗ trợ | PTC DIN 44081 / DIN 44082 |
| Số lượng cảm biến | Tối đa 3 cảm biến mắc nối tiếp |
| Tiếp điểm đầu ra | 1 C/O (SPDT) |
| Dòng chịu tải tiếp điểm | 5A @ 250VAC / 28VDC |
| Chế độ Reset | Auto / Manual / Remote |
| Hiển thị | LED nguồn, Relay, Sensor Open, Sensor Short |
| Thời gian đáp ứng | ≈150 ms |
| Kiểu lắp đặt | DIN Rail 35 mm hoặc Base Mount |
| Cấp bảo vệ | IP20 (Terminal), IP40 (Housing) |
Ưu điểm của Rơ le bảo vệ điện trở nhiệt PTC MJ91BK GIC
- Giám sát trực tiếp nhiệt độ cuộn dây động cơ bằng cảm biến PTC.
- Hỗ trợ cảm biến theo tiêu chuẩn DIN 44081 và DIN 44082.
- Kết nối tối đa 03 cảm biến PTC mắc nối tiếp.
- Phát hiện nhanh quá nhiệt, hở cảm biến và ngắn mạch cảm biến.
- Hỗ trợ Manual Reset, Auto Reset và Remote Reset (tùy model).
- Đèn LED hiển thị trạng thái nguồn, relay và lỗi giúp dễ dàng kiểm tra.
- Relay đầu ra chất lượng cao, phù hợp điều khiển contactor hoặc PLC.
- Thiết kế nhỏ gọn 22.5 mm, lắp đặt DIN Rail hoặc gắn panel.
- Độ chính xác cao, chống nhiễu tốt, tuổi thọ bền bỉ.
- Model MLD4BS tích hợp thêm bảo vệ mất pha, đảo pha và mất cân bằng pha.
Ứng dụng của Rơ le bảo vệ điện trở nhiệt PTC MJ91BK GIC
Rơ le bảo vệ nhiệt động cơ GIC được sử dụng trong nhiều hệ thống cần giám sát nhiệt độ và bảo vệ động cơ trước nguy cơ quá nhiệt.
Thiết bị phù hợp cho:
- Động cơ điện 1 pha và 3 pha.
- Máy bơm, quạt công nghiệp và máy nén khí.
- Băng tải, máy nghiền, máy trộn và dây chuyền sản xuất.
- Hệ thống HVAC và điều khiển động cơ.
- Tủ điều khiển MCC, PLC và trung tâm điều khiển động cơ.
- Nhà máy xi măng, thép, thực phẩm, dệt may, hóa chất và xử lý nước.
Việc sử dụng relay giúp phát hiện sớm tình trạng quá nhiệt, giảm nguy cơ cháy động cơ, hạn chế thời gian dừng máy và tiết kiệm chi phí bảo trì.
Bảng so sánh các mã sản phẩm Rơ le bảo vệ điện trở nhiệt PTC MJ91BK GIC
| Thông số | MJ81BK | MJ91BK | MJ83BK | MJA3BK | MLD4BS |
|---|---|---|---|---|---|
| Điện áp nguồn | 110–240 VAC | 220–440 VAC | 110–240 VAC | 24 VAC/DC | 400 VAC, 3 pha |
| Tần số | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| Công suất tiêu thụ | 4 VA | 4 VA | 8 VA | 2 VA | ≤5 VA |
| Cảm biến hỗ trợ | PTC DIN 44081/44082 | PTC DIN 44081/44082 | PTC DIN 44081/44082 | PTC DIN 44081/44082 | PTC DIN 44081/44082 |
| Số cảm biến | Tối đa 3 | Tối đa 3 | Tối đa 3 | Tối đa 3 | Tối đa 3 |
| Tiếp điểm ngõ ra | 1 C/O | 1 C/O | 2 C/O | 2 C/O | 1 NO + 1 NO |
| Chế độ Reset | Auto / Manual / Remote | Auto / Manual / Remote | Auto / Manual / Remote | Auto / Manual / Remote | Auto / Manual |
| LED hiển thị | Có | Có | Có | Có | Có |
| Bảo vệ quá nhiệt | Có | Có | Có | Có | Có |
| Bảo vệ mất pha | Không | Không | Không | Không | Có |
| Bảo vệ đảo pha | Không | Không | Không | Không | Có |
| Bảo vệ mất cân bằng pha | Không | Không | Không | Không | Có |
| Nhiệt độ làm việc | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C |
| Độ ẩm | 95% RH | 95% RH | 95% RH | 95% RH | 95% RH |
| Cấp bảo vệ | IP20 (Terminal), IP40 (Housing) | IP20/IP40 | IP20/IP40 | IP20/IP40 | IP20/IP40 |
| Kích thước (W×H×D) | 22.5 × 83 × 100.5 mm | 22.5 × 83 × 100.5 mm | 22.5 × 83 × 100.5 mm | 22.5 × 83 × 100.5 mm | 22.5 × 83 × 100.5 mm |
| Trọng lượng | 120 g | 120 g | 120 g | 120 g | 150 g |
| Kiểu lắp đặt | DIN Rail 35 mm / Base Mount | DIN Rail 35 mm / Base Mount | DIN Rail 35 mm / Base Mount | DIN Rail 35 mm / Base Mount | DIN Rail 35 mm / Base Mount |
Lưu ý khi lắp đặt và sử dụng
- Chọn đúng model theo điện áp nguồn của hệ thống.
- Sử dụng cảm biến PTC đúng tiêu chuẩn DIN 44081 hoặc DIN 44082.
- Đấu nối đúng sơ đồ kỹ thuật của nhà sản xuất.
- Kiểm tra dây tín hiệu PTC trước khi vận hành.
- Chọn chế độ Reset phù hợp với yêu cầu sử dụng.
- Lắp đặt relay trong tủ điện khô ráo, thông thoáng.
- Kiểm tra định kỳ để đảm bảo hệ thống luôn hoạt động ổn định.
Vì sao nên chọn Rơ le bảo vệ điện trở nhiệt PTC MJ91BK GIC?
- Bảo vệ động cơ hiệu quả: Giám sát trực tiếp nhiệt độ cuộn dây bằng cảm biến PTC.
- Hoạt động ổn định: Phát hiện nhanh tình trạng quá nhiệt và lỗi cảm biến.
- Lắp đặt thuận tiện: Thiết kế nhỏ gọn, phù hợp nhiều loại tủ điện.
- Tiết kiệm chi phí: Hạn chế hư hỏng động cơ và giảm thời gian bảo trì.
- Đa dạng ứng dụng: Nhiều model phù hợp với các hệ thống điều khiển khác nhau.
- Tăng độ an toàn: Model MLD4BS tích hợp thêm bảo vệ mất pha, đảo pha và mất cân bằng pha.
Kết luận
MJ91BK GIC là dòng rơ le bảo vệ nhiệt động cơ chất lượng cao, sử dụng cảm biến PTC để giám sát nhiệt độ cuộn dây và bảo vệ động cơ trước nguy cơ quá nhiệt. Với khả năng vận hành ổn định, dễ lắp đặt và nhiều tính năng bảo vệ hiện đại, sản phẩm phù hợp cho các hệ thống điều khiển động cơ trong nhà máy, dây chuyền sản xuất và các ứng dụng tự động hóa công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ điện trở nhiệt PTC MJ91BK GIC chính hãng với giá cả tốt nhất.
