MIP12104 | Tủ điện lắp nổi 4 modules Schneider
★ Mã hàng: MIP12104
Chất lượng: Chính hãng 100%
Bảo hành: Bảo hành 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng
★ Liên hệ để nhận bảo giá tốt nhất!
MIP12104 – TỦ ĐIỆN lắp nổi MIP12 chính hãng
Tủ điện Schneider Mini Pragma lắp nổi là dòng tủ điện nhựa modular dùng để lắp đặt thiết bị điện dân dụng và công trình nhỏ như MCB, RCCB, RCBO, chống sét lan truyền, timer, contactor và các thiết bị điện dạng module 18mm. Nhóm mã MIP12104, MIP12104T, MIP12106, MIP12106T, MIP12108, MIP12108T, MIP12112, MIP12112T, MIP12118, MIP12118T, MIP12212, MIP12212T, MIP12312, MIP12312T thuộc dòng Mini Pragma Surface mounting enclosures, tức tủ điện Schneider Mini Pragma lắp nổi.
Dòng tủ này phù hợp cho nhà ở, căn hộ, cửa hàng, văn phòng, phòng kỹ thuật nhỏ và các công trình cải tạo không thuận tiện đục âm tường. Theo catalogue Schneider, Mini Pragma lắp nổi có dải dung lượng từ 4 đến 36 module, có loại cửa trắng đặc và cửa trong mờ, tích hợp cầu đấu tiếp địa + trung tính, cấp bảo vệ IP40, chống va đập IK07 và vật liệu nhựa tự dập tắt.
Tủ điện Schneider Mini Pragma lắp nổi là gì?
Tủ điện Schneider Mini Pragma lắp nổi là tủ điện được lắp trực tiếp trên bề mặt tường, không cần chôn âm vào tường. Tủ được thiết kế sẵn thanh DIN để gắn thiết bị điện dạng module, có mặt che, cửa bảo vệ và khoang đi dây rộng giúp quá trình thi công nhanh, gọn và an toàn.Dòng Mini Pragma lắp nổi đặc biệt phù hợp cho các công trình cải tạo, nhà đã hoàn thiện, khu vực kỹ thuật, nhà xưởng nhỏ, cửa hàng hoặc các vị trí cần lắp thêm tủ điện mà không muốn đục phá kết cấu tường.

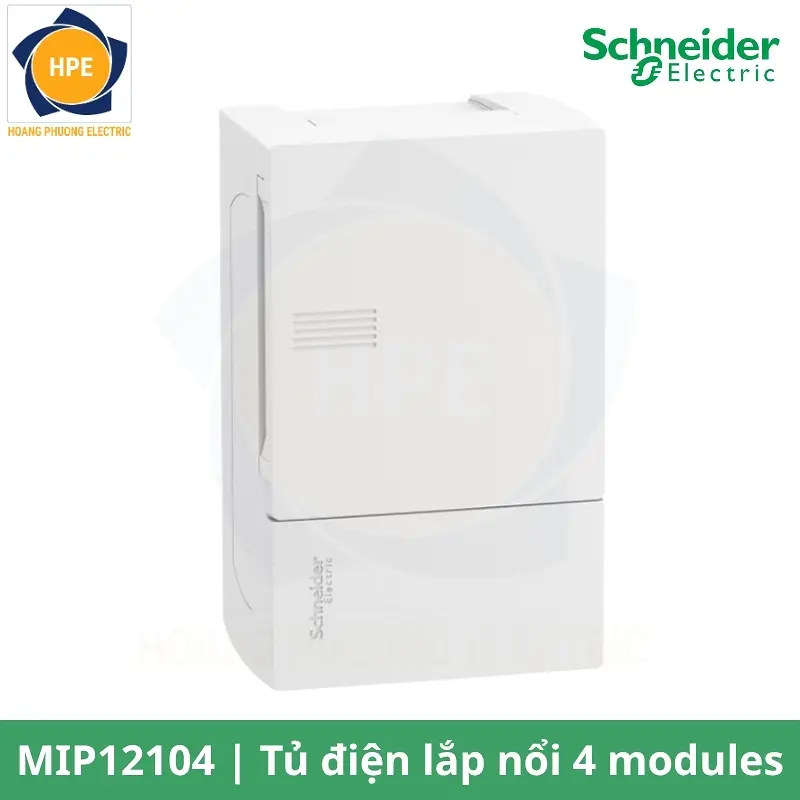

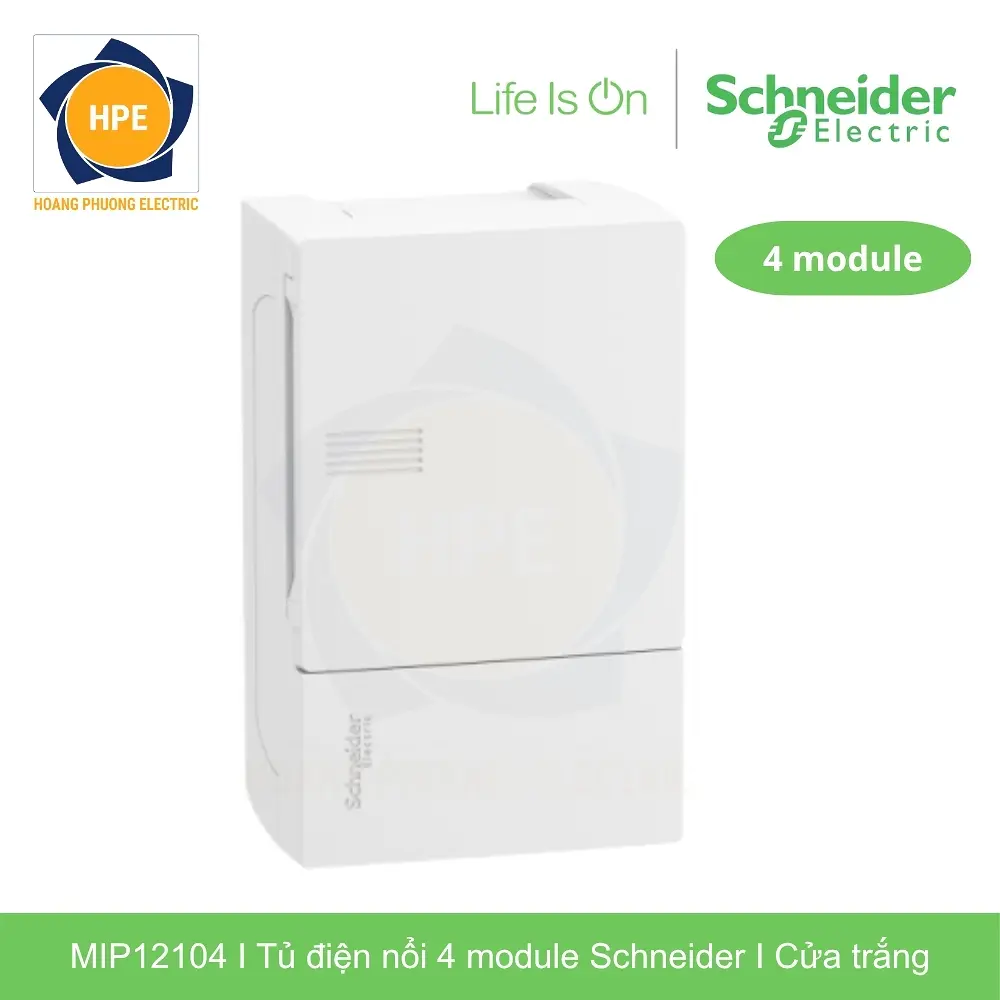

MIP12104 là tủ điện Schneider Mini Pragma chính hãng, thiết kế gọn đẹp, chuyên dùng để lắp đặt các thiết bị điện dạng module như MCB, RCCB, RCBO, chống sét và thiết bị điều khiển. Sản phẩm có kết cấu chắc chắn, tích hợp cầu đấu tiếp địa + trung tính, cửa bảo vệ tiện dụng, phù hợp cho hệ thống điện dân dụng, căn hộ, văn phòng, cửa hàng và các công trình nhỏ cần tủ điện an toàn, thẩm mỹ, dễ lắp đặt và bảo trì.
Thông số kỹ thuật Tủ điện lắp nổi MIP12104 | 4 modules Schneider
| Mã sản phẩm | MIP12104 |
| Kích thước (mm) | 124 x 198 x 95 mm |
| Trọng lượng (g) | Mini Pragma / Resi9 MP |
| Kiểu lắp đặt | Lắp nổi |
| Loại cửa | Cửa trắng |
| Số module | 4 module |
| Số hàng | 1 hàng |
| Module / hàng | 4 module / hàng |
| Dòng định mức | 50A |
| Cầu đấu N+E | 2 x 1×16 + 2×10 + 1×6 |
| Cấp bảo vệ | IP40 |
| Chống va đập | IK07 |
| Màu sắc | Trắng RAL 9003 |
Ưu điểm của MIP12104 Tủ điện lắp nổi 4 modules Schneider
Thi công nhanh, dễ lắp đặt
Tủ điện Schneider Mini Pragma lắp nổi có thiết kế tối ưu cho thợ điện. Lưng tủ có lỗ cố định hỗ trợ căn chỉnh, tấm vào cáp tháo rời ở phía trên và phía dưới, giúp việc đưa dây, luồn ống hoặc kết nối trunking thuận tiện hơn. Không gian bên trong tủ rộng, dễ đi dây và dễ bảo trì sau khi hoàn thiện.
Có sẵn cầu đấu tiếp địa và trung tính
Các mã MIP12… trong bài này đều thuộc nhóm with earth + neutral terminal block, tức có sẵn cầu đấu tiếp địa và trung tính. Nhờ đó, quá trình đấu nối dây N và PE trong tủ điện gọn gàng hơn, hạn chế đấu nối rối và dễ kiểm tra khi bảo trì.
Cửa trắng hoặc cửa trong mờ
Dòng sản phẩm có 2 lựa chọn cửa:
Cửa trắng đặc: phù hợp khi ưu tiên thẩm mỹ, đồng bộ với tường và không gian nội thất.
Cửa trong mờ: phù hợp khi muốn quan sát nhanh trạng thái thiết bị bên trong mà không cần mở cửa tủ.
An toàn, bền bỉ, đạt tiêu chuẩn kỹ thuật
Theo catalogue, tủ điện Schneider Mini Pragma đạt cấp bảo vệ IP40, khả năng chống va đập IK07, cách điện Class 2, điện áp cách điện định mức < 400V và vật liệu technoplastic tự dập tắt, chịu nhiệt bất thường 650°C theo IEC 60695-2-11.
Ứng dụng của tủ điện lắp nổi MIP12104 Schneider 4 modules
Tủ điện Schneider Mini Pragma lắp nổi thường được dùng cho:
Tủ điện tổng nhà ở, tủ điện phòng, tủ điện tầng, tủ điện căn hộ, tủ điện cửa hàng, tủ điện văn phòng nhỏ, tủ điện chiếu sáng, tủ phân phối phụ và các vị trí cần lắp đặt thêm thiết bị bảo vệ điện.
Với thiết kế lắp nổi, sản phẩm rất phù hợp cho công trình cải tạo hoặc khu vực không thể lắp âm tường. Tủ giúp hệ thống điện gọn gàng, dễ thao tác, dễ mở rộng và tăng tính an toàn khi sử dụng.

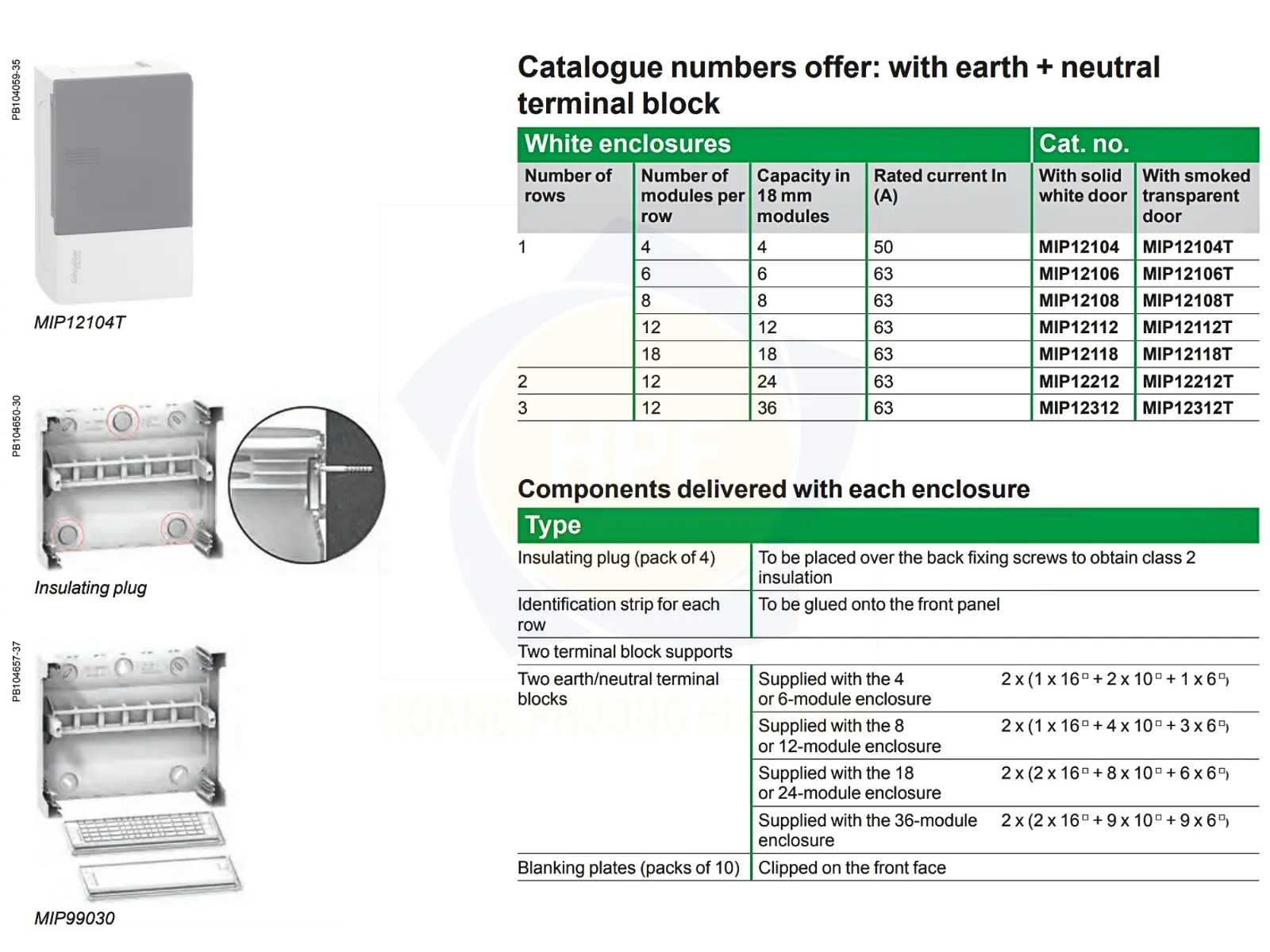

Bảng mã Tủ điện lắp nổi 4 modules Schneider MIP12104
| Mã sản phẩm | Loại cửa | Số module | Số hàng | Module / hàng | Kích thước W x H x D | Dòng định mức | Cầu đấu N+E đi kèm |
|---|---|---|---|---|---|---|---|
| MIP12104 | Cửa trắng | 4 | 1 | 4 | 124 x 198 x 95 mm | 50A | 2 x 1×16 + 2×10 + 1×6 |
| MIP12104T | Cửa mờ | 4 | 1 | 4 | 124 x 198 x 95 mm | 50A | 2 x 1×16 + 2×10 + 1×6 |
| MIP12106 | Cửa trắng | 6 | 1 | 6 | 160 x 198 x 95 mm | 63A | 2 x 1×16 + 2×10 + 1×6 |
| MIP12106T | Cửa mờ | 6 | 1 | 6 | 160 x 198 x 95 mm | 63A | 2 x 1×16 + 2×10 + 1×6 |
| MIP12108 | Cửa trắng | 8 | 1 | 8 | 196 x 228 x 101.5 mm | 63A | 2 x 1×16 + 4×10 + 3×6 |
| MIP12108T | Cửa mờ | 8 | 1 | 8 | 196 x 228 x 101.5 mm | 63A | 2 x 1×16 + 4×10 + 3×6 |
| MIP12112 | Cửa trắng | 12 | 1 | 12 | 268 x 228 x 101.5 mm | 63A | 2 x 1×16 + 4×10 + 3×6 |
| MIP12112T | Cửa mờ | 12 | 1 | 12 | 268 x 228 x 101.5 mm | 63A | 2 x 1×16 + 4×10 + 3×6 |
| MIP12118 | Cửa trắng | 18 | 1 | 18 | 376 x 228 x 101.5 mm | 63A | 2 x 2×16 + 8×10 + 6×6 |
| MIP12118T | Cửa mờ | 18 | 1 | 18 | 376 x 228 x 101.5 mm | 63A | 2 x 2×16 + 8×10 + 6×6 |
| MIP12212 | Cửa trắng | 24 | 2 | 12 | 268 x 353 x 102 mm | 63A | 2 x 2×16 + 8×10 + 6×6 |
| MIP12212T | Cửa mờ | 24 | 2 | 12 | 268 x 353 x 102 mm | 63A | 2 x 2×16 + 8×10 + 6×6 |
| MIP12312 | Cửa trắng | 36 | 3 | 12 | 267 x 478 x 102 mm | 63A | 2 x 2×16 + 9×10 + 9×6 |
| MIP12312T | Cửa mờ | 36 | 3 | 12 | 267 x 478 x 102 mm | 63A | 2 x 2×16 + 9×10 + 9×6 |

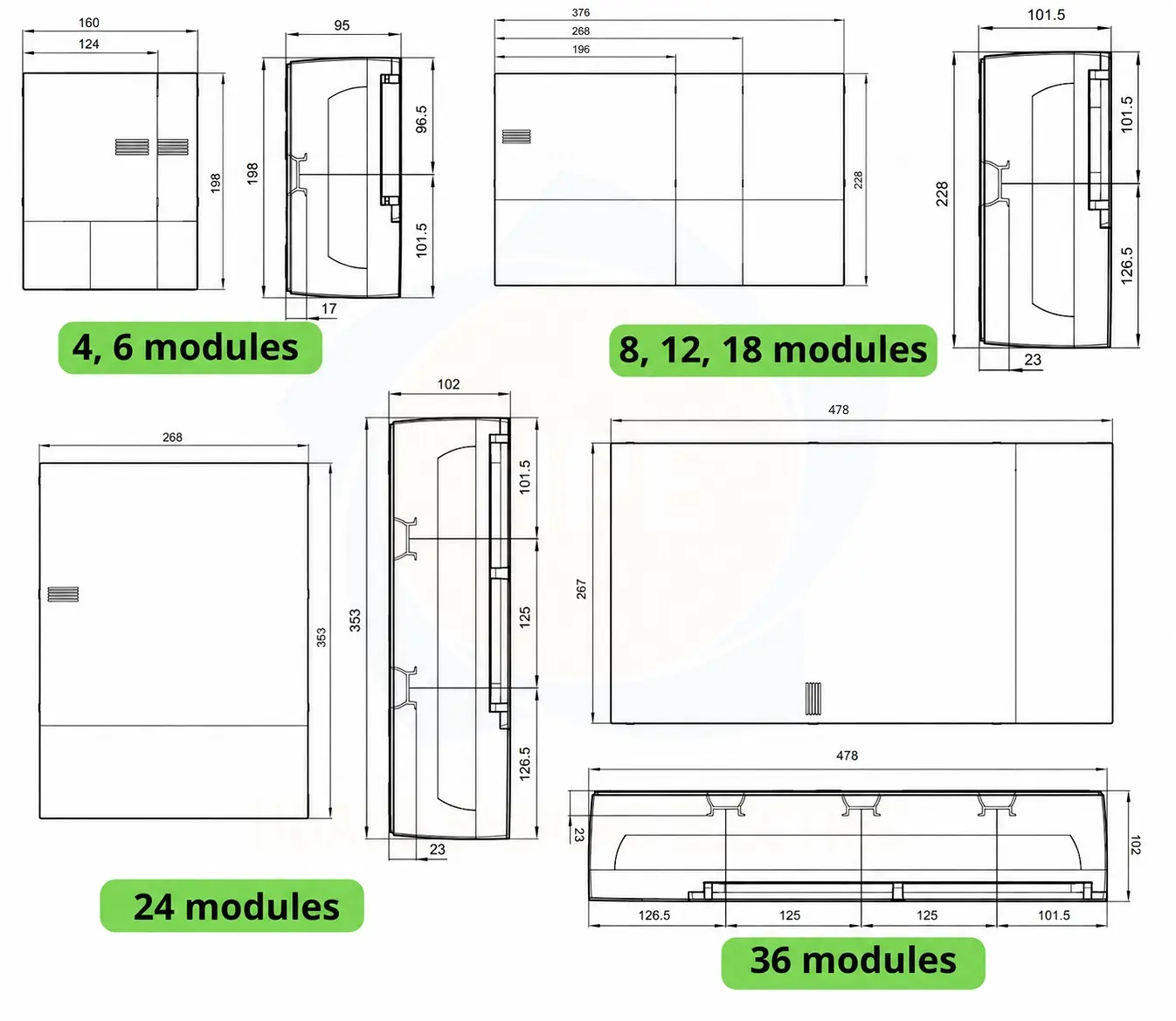

Sơ đồ tủ điện lắp nổi 4 modules Schneider
Tủ điện Schneider Mini Pragma được thiết kế dạng tủ điện modular, dùng để lắp các thiết bị điện như MCB, RCCB, RCBO, SPD chống sét lan truyền, contactor, timer và các thiết bị dạng module 18mm. Bên trong tủ có thanh DIN, cầu đấu tiếp địa + trung tính N+E, khoang đi dây rộng, mặt che module và cửa bảo vệ. Thiết kế này giúp quá trình lắp đặt tủ điện Schneider Mini Pragma gọn gàng, an toàn và thuận tiện khi bảo trì.
Sơ đồ đấu nối tủ điện Schneider Mini Pragma tham khảo
Cách lắp đặt tủ điện Schneider lắp nổi MIP12104 – 4 modules
- Xác định vị trí lắp tủ trên tường, ưu tiên nơi khô ráo, dễ thao tác và dễ kiểm tra.
- Tháo mặt trước và cửa tủ để thuận tiện khi cố định phần lưng tủ.
- Bắt vít cố định tủ lên tường qua các lỗ chờ có sẵn.
- Đưa dây nguồn và dây nhánh vào tủ qua vị trí vào cáp, ống hoặc trunking.
- Lắp MCB, RCCB, RCBO hoặc thiết bị bảo vệ lên thanh DIN.
- Đấu dây trung tính và tiếp địa vào cầu đấu N+E.
- Che các vị trí module chưa dùng bằng nắp che module.
- Lắp lại mặt trước, cửa tủ và dán nhãn từng nhánh điện.
Nhờ thiết kế có khoang đi dây rộng, thanh DIN cố định và mặt trước tháo rời, tủ điện Schneider Mini Pragma lắp nổi giúp thợ điện thao tác nhanh, bố trí thiết bị gọn và dễ kiểm tra sau khi hoàn thiện.
Lưu ý khi chọn tủ điện lắp nổi Schneider
- Phù hợp cho công trình cải tạo, nhà đã hoàn thiện hoặc vị trí không muốn đục âm tường.
- Thi công nhanh, dễ cố định trực tiếp lên bề mặt tường.
- Nên chọn đúng số module: 4, 6, 8, 12, 18, 24 hoặc 36 module theo số lượng thiết bị cần lắp.
- Mã không có T là cửa trắng, mã có T là cửa trong mờ.
- Phù hợp lắp MCB, RCCB, RCBO, SPD chống sét, timer, contactor và thiết bị module 18mm.
- Nên chọn dư module để dễ mở rộng thêm thiết bị sau này.
Kết luận
Tủ điện Schneider Mini Pragma lắp nổi MIP12104 là lựa chọn phù hợp cho công trình cần lắp đặt nhanh, gọn và không đục âm tường. Sản phẩm có nhiều lựa chọn từ 4 đến 36 module, cửa trắng hoặc cửa trong mờ, tích hợp cầu đấu tiếp địa + trung tính, đáp ứng tốt nhu cầu lắp tủ điện dân dụng, căn hộ, cửa hàng và văn phòng nhỏ.
Hãy liên hệ ngay cho chúng tôi để mua được Tủ điện lắp nổi MIP12104 Schneider chính hãng với giá cả tốt nhất.
