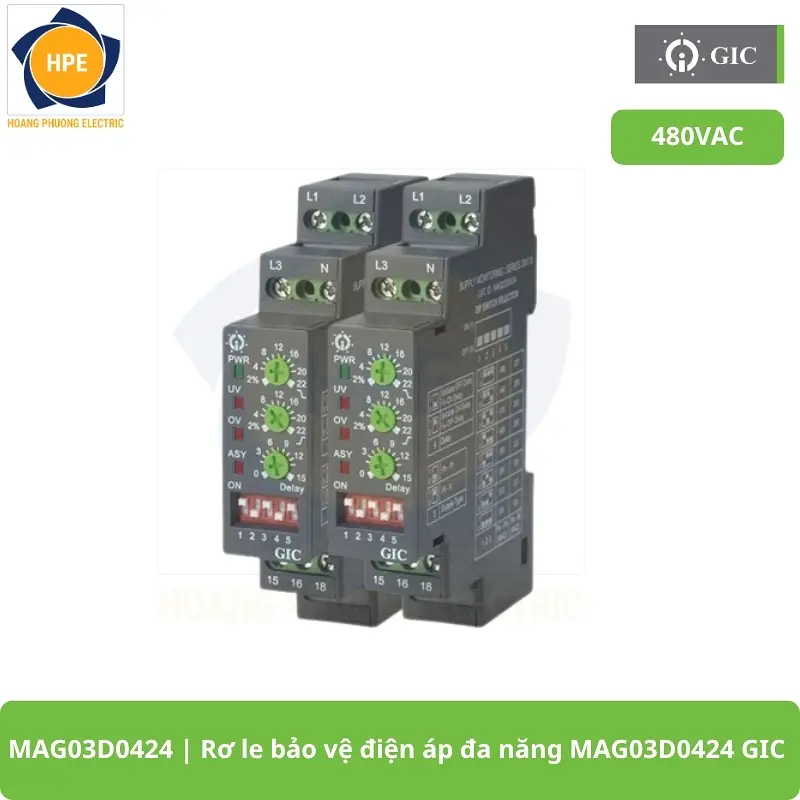

MAG03D0424 GIC – Rơ le bảo vệ điện áp đa năng GIC SM 175
Rơ le bảo vệ điện áp đa năng GIC dòng Voltage Monitoring Series SM 175 gồm các mã MAG03D0424, MAG03D0425, MAG03D0426 và MAG03D0427, được thiết kế để bảo vệ hệ thống điện 3 pha trước các sự cố nguồn như mất pha, đảo pha, mất cân bằng pha, thấp áp và quá áp tùy theo từng phiên bản. Dòng sản phẩm này phù hợp cho tủ điện điều khiển, motor, máy bơm, máy nén khí, hệ thống HVAC, băng tải và dây chuyền tự động hóa công nghiệp.Với thiết kế nhỏ gọn chỉ 18mm, hỗ trợ lắp đặt DIN Rail, ngõ ra relay 1 C/O, đèn LED báo lỗi trực quan và khả năng cài đặt bằng DIP switch, rơ le giám sát điện áp GIC SM 175 giúp người vận hành phát hiện nhanh sự cố nguồn, bảo vệ thiết bị điện, hạn chế thời gian dừng máy và nâng cao độ ổn định của hệ thống.
Giới thiệu dòng Rơ le bảo vệ điện áp đa năng GIC bảo vệ nguồn điện công nghiệp
Dòng Voltage Monitoring Series SM 175 GIC là nhóm Rơ le bảo vệ điện áp đa năng chuyên dùng trong các hệ thống điện công nghiệp. Thiết bị hoạt động theo nguyên lý giám sát điện áp, liên tục theo dõi tình trạng nguồn cấp và tác động relay khi phát hiện các lỗi vượt ngưỡng cho phép.

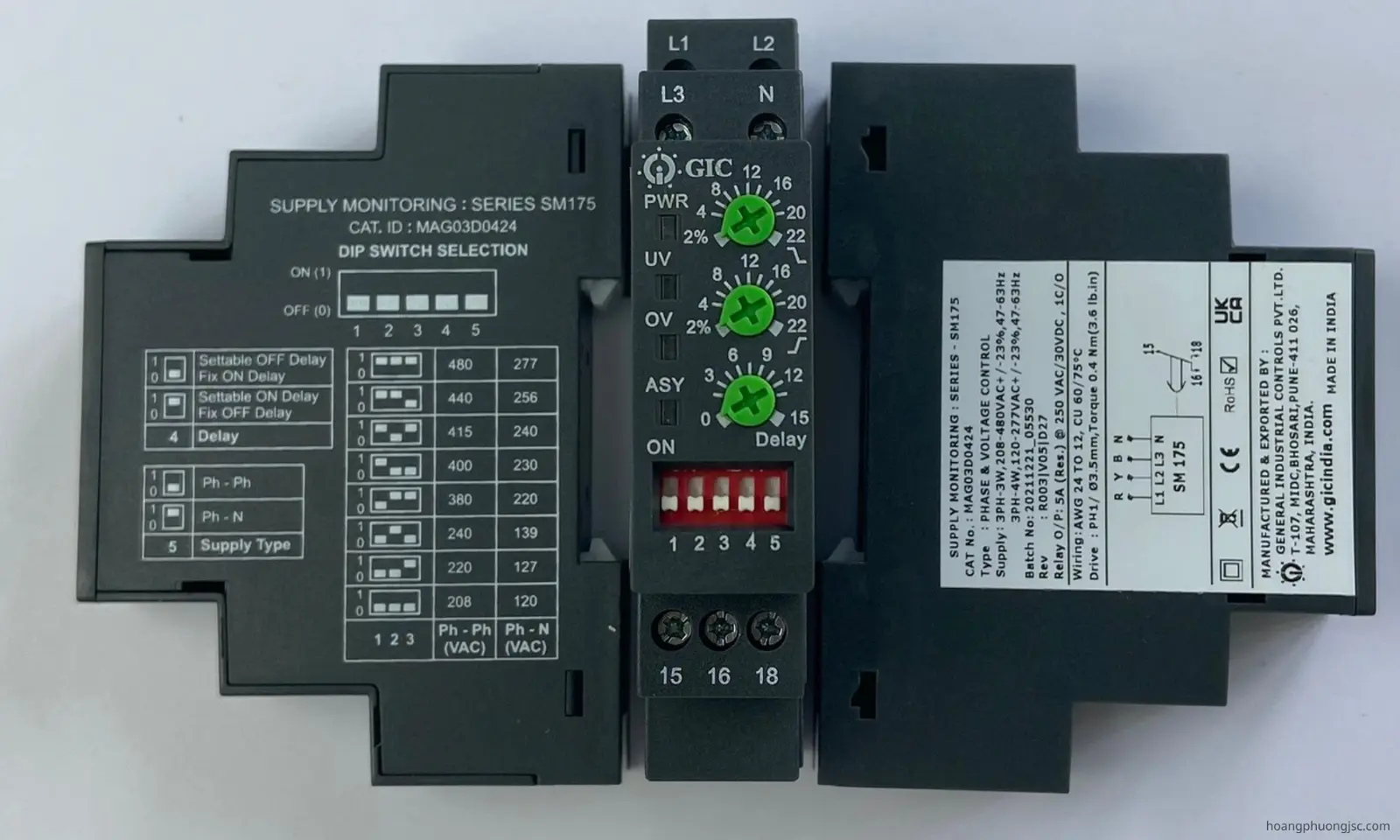

MAG03D0424 GIC là Rơ le bảo vệ điện áp đa năng thuộc dòng Voltage Monitoring Series SM 175, được thiết kế để bảo vệ hệ thống điện 3 pha trước các sự cố như mất pha, đảo pha, mất cân bằng pha, thấp áp hoặc quá áp tùy theo từng phiên bản. Với thiết kế nhỏ gọn, ngõ ra relay 1 C/O, đèn LED hiển thị trạng thái lỗi và khả năng lắp đặt trên DIN Rail, MAG03D0424 GIC phù hợp sử dụng trong tủ điện điều khiển, hệ thống motor, máy bơm, HVAC, máy nén khí, băng tải và dây chuyền tự động hóa công nghiệp. Sản phẩm giúp phát hiện nhanh sự cố nguồn, bảo vệ thiết bị điện và nâng cao độ ổn định trong quá trình vận hành.
Thông số kỹ thuật Rơ le bảo vệ điện áp đa năng MAG03D0424 GIC
| Mã sản phẩm | MAG03D0424 |
| Kích thước (mm) | 18 x 90 x 66.5 |
| Trọng lượng (g) | 72 |
| Dòng sản phẩm | Voltage Monitoring Series SM 175 |
| Điện áp giám sát | 208-480VAC 3P3W / 120-277VAC 3P4W |
| Dải biến thiên nguồn | ±23% |
| Tần số | 50/60Hz |
| Reference Voltage | Settable |
| Bảo vệ mất pha | Có |
| Bảo vệ thứ tự pha | Có |
| Bảo vệ mất cân bằng pha | 10% fixed |
| Công suất tiêu thụ | 16VA max @ 415VAC |
| Trip time cho mất pha/thứ tự pha | Tối đa 100ms |
| Lắp đặt | Base / DIN Rail |
| Cấp bảo vệ | IP20 terminal, IP30 enclosure |
Ưu điểm của Rơ le bảo vệ điện áp đa năng GIC SM 175
- Thiết kế nhỏ gọn, rộng khoảng 18mm, tiết kiệm không gian trong tủ điện.
- Hỗ trợ giám sát nguồn 3 pha 3 dây hoặc 3 pha 4 dây tùy từng mã.
- Bảo vệ thiết bị trước các lỗi mất pha, đảo pha, lệch pha, thấp áp và quá áp.
- Có thể lựa chọn chức năng và thời gian trễ bằng DIP switch.
- Đèn LED hiển thị từng trạng thái lỗi, giúp kiểm tra nhanh khi vận hành.
- Ngõ ra relay 1 C/O, dễ tích hợp với contactor, PLC hoặc mạch cảnh báo.
- Contact rating 5A @ 250VAC / 30VDC, phù hợp cho mạch điều khiển công nghiệp.
- Vỏ chống cháy UL94-V0, cấp bảo vệ IP20 cho terminal và IP30 cho enclosure.
- Lắp đặt nhanh trên DIN Rail hoặc đế trong tủ điện.
- Phù hợp cho nhiều ứng dụng bảo vệ motor, máy bơm, HVAC và dây chuyền tự động hóa.
Ứng dụng của Rơ le bảo vệ điện áp đa năng MAG03D0424 GIC
Các mã rơ le giám sát điện áp GIC SM 175 được sử dụng rộng rãi trong nhiều hệ thống điện công nghiệp, bao gồm:
- Tủ điện điều khiển motor 3 pha.
- Hệ thống máy bơm nước, bơm PCCC, trạm bơm.
- Hệ thống quạt công nghiệp, máy nén khí, HVAC.
- Tủ điều khiển băng tải, máy đóng gói, máy sản xuất.
- Hệ thống cần bảo vệ khỏi mất pha, đảo pha, thấp áp, quá áp và lệch pha.
- Dây chuyền tự động hóa cần giám sát nguồn cấp ổn định.
- Các ứng dụng cần ngắt tải hoặc cảnh báo khi nguồn điện bất thường.
Bảng so sánh thông số Rơ le bảo vệ điện áp đa năng MAG03D0424 GIC
| Thông số | MAG03D0424 | MAG03D0425 | MAG03D0426 | MAG03D0427 |
|---|---|---|---|---|
| Dòng sản phẩm | SM 175 | SM 175 | SM 175 | SM 175 |
| Điện áp giám sát | 208-480VAC 3P3W / 120-277VAC 3P4W | 415VAC 3P3W / 240VAC 3P4W | 415VAC 3P3W / 240VAC 3P4W | 208-480VAC 3P3W |
| Dải biến thiên nguồn | ±23% | ±23% | ±23% | ±23% |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Reference Voltage | Settable | Fixed | Fixed | Fixed |
| Mất pha | Có | Có | Có | Có |
| Thứ tự pha | Có | Chọn bằng DIP switch | Chọn bằng DIP switch | Không áp dụng |
| Mất cân bằng pha | 10% fixed | 10% fixed | 10% fixed hoặc 5-25% settable | 30% fixed theo bảng kỹ thuật |
| Under Voltage | 2-22% | 5-25% hoặc 60% fixed | 5-25% hoặc 80% fixed | Không áp dụng |
| Over Voltage | 2-22% | 110% fixed hoặc 5-25% | 110% fixed | Không áp dụng |
| Hysteresis UV/OV | 2% fixed | 2-12% settable | 2.7% fixed | Không áp dụng |
| ON Delay | 0-15s hoặc 5s | 0-15s hoặc 5s | 0.5-15 giây/phút | ≤750ms |
| OFF Delay | 5s hoặc 0-15s | 5s hoặc 0-15s | 0.5-15 giây/phút | ≤500ms |
| Relay Output | 1 C/O | 1 C/O | 1 C/O | 1 C/O |
| Contact Rating | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC |
| Nhiệt độ hoạt động | -20°C đến +60°C | -20°C đến +60°C | -20°C đến +60°C | -20°C đến +60°C |
| Nhiệt độ lưu trữ | -25°C đến +70°C | -25°C đến +70°C | -25°C đến +70°C | -25°C đến +70°C |
| Kích thước | 18 x 90 x 66.5 mm | 18 x 90 x 66.5 mm | 18 x 90 x 66.5 mm | 18 x 90 x 66.5 mm |
| Trọng lượng | 72g | 72g | 72g | 72g |
| Lắp đặt | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail |
Nên chọn MAG03D0424, MAG03D0425, MAG03D0426 hay MAG03D0427?
- Chọn MAG03D0424 GIC nếu cần rơ le giám sát đa điện áp, dùng được cho cả 3 pha 3 dây và 3 pha 4 dây, có bảo vệ UV/OV, mất pha, thứ tự pha và lệch pha.
- Chọn MAG03D0425 GIC nếu hệ thống dùng 415VAC 3P3W hoặc 240VAC 3P4W, cần bảo vệ UV/OV, mất pha, lệch pha và có thể chọn giám sát thứ tự pha.
- Chọn MAG03D0426 GIC nếu cần thêm khả năng tùy chỉnh ON Delay và OFF Delay theo giây hoặc phút, phù hợp cho hệ thống cần kiểm soát thời gian tác động linh hoạt.
- Chọn MAG03D0427 GIC nếu chỉ cần giám sát mất pha cho hệ thống 208-480VAC 3 pha 3 dây với phản ứng nhanh và cấu hình đơn giản.
Lưu ý khi lắp đặt và sử dụng Rơ le bảo vệ điện áp đa năng MAG03D0424 GIC
- Kiểm tra đúng điện áp hệ thống trước khi lắp đặt: 208-480VAC, 415VAC hoặc 240VAC tùy mã.
- Xác định hệ thống đang sử dụng là 3 pha 3 dây hay 3 pha 4 dây.
- Đấu nối đúng các pha L1, L2, L3 và dây N nếu sử dụng hệ thống 3 pha 4 dây.
- Cài đặt đúng ngưỡng Under Voltage, Over Voltage, Asymmetry theo yêu cầu bảo vệ.
- Chọn đúng chế độ DIP switch cho chức năng, loại nguồn và thời gian trễ.
- Không sử dụng relay output vượt quá định mức 5A @ 250VAC / 30VDC.
- Lắp thiết bị trong tủ điện khô ráo, thông thoáng, hạn chế bụi và hơi ăn mòn.
- Kiểm tra LED để xác định lỗi mất pha, đảo pha, thấp áp, quá áp hoặc lệch pha.
- Nên kết hợp với contactor, MCB, overload relay hoặc thiết bị bảo vệ motor phù hợp.
Kết luận
MAG03D0424 GIC là rơ le giám sát điện áp thuộc dòng Voltage Monitoring Series SM 175, phù hợp cho các hệ thống cần bảo vệ nguồn điện 3 pha trong môi trường công nghiệp. Tùy theo từng mã, thiết bị có thể bảo vệ thấp áp, quá áp, mất pha, thứ tự pha, mất cân bằng pha hoặc giám sát mất pha cơ bản.
Nếu bạn đang tìm kiếm rơ le giám sát điện áp GIC chính hãng, MAG03D0424 GIC là lựa chọn phù hợp cho hệ thống motor, máy bơm, HVAC, băng tải, tủ điện điều khiển và dây chuyền sản xuất công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ pha MAG03D0424 GIC chính hãng với giá cả tốt nhất.
