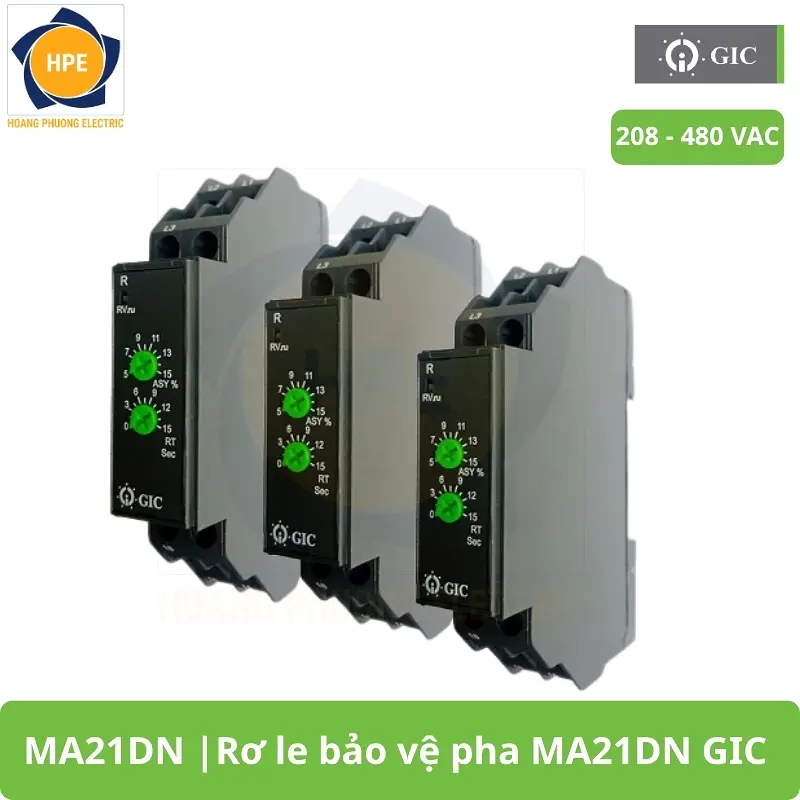

MA21DN GIC Rơ le giám sát điện áp – Bảo vệ nguồn 3 pha 208-480VAC
Tổng quan về rơ le giám sát điện áp GIC Voltage Monitoring Series SM 175
MA21DN GIC là rơ le giám sát điện áp thuộc dòng Voltage Monitoring Series SM 175 của GIC. Đây là dòng thiết bị chuyên dùng để giám sát nguồn điện 3 pha, phát hiện các lỗi như mất pha, sai thứ tự pha, mất cân bằng pha, thấp áp và quá áp tùy theo từng mã sản phẩm.
Các thiết bị này được sử dụng phổ biến trong tủ điện điều khiển, hệ thống motor, máy bơm, máy nén khí, dây chuyền sản xuất, hệ thống HVAC, trạm bơm, băng tải và các thiết bị công nghiệp dùng nguồn 3 pha. Khi phát hiện lỗi điện áp hoặc lỗi pha, relay sẽ tác động ngõ ra để ngắt hoặc cảnh báo, giúp bảo vệ thiết bị điện khỏi hư hỏng do nguồn cấp không ổn định.Dòng SM 175 GIC có thiết kế nhỏ gọn chỉ khoảng 17.5-18mm, hỗ trợ lắp DIN Rail, ngõ ra relay 1 C/O, đèn LED báo trạng thái và phù hợp cho hệ thống điện 3 pha 208-480VAC.
MA21DN GIC là rơ le giám sát điện áp thuộc dòng Voltage Monitoring Series SM 175, được thiết kế để bảo vệ hệ thống điện 3 pha trước các sự cố như mất pha, sai thứ tự pha, mất cân bằng pha, thấp áp hoặc quá áp tùy theo từng phiên bản. Với dải điện áp giám sát 208-480VAC, thiết kế nhỏ gọn, ngõ ra relay 1 C/O và khả năng lắp đặt trên DIN Rail, MA21DN GIC phù hợp sử dụng trong tủ điện điều khiển, hệ thống motor, máy bơm, HVAC, băng tải, máy nén khí và các dây chuyền tự động hóa công nghiệp. Sản phẩm giúp phát hiện nhanh sự cố nguồn, bảo vệ thiết bị điện và nâng cao độ ổn định trong quá trình vận hành.

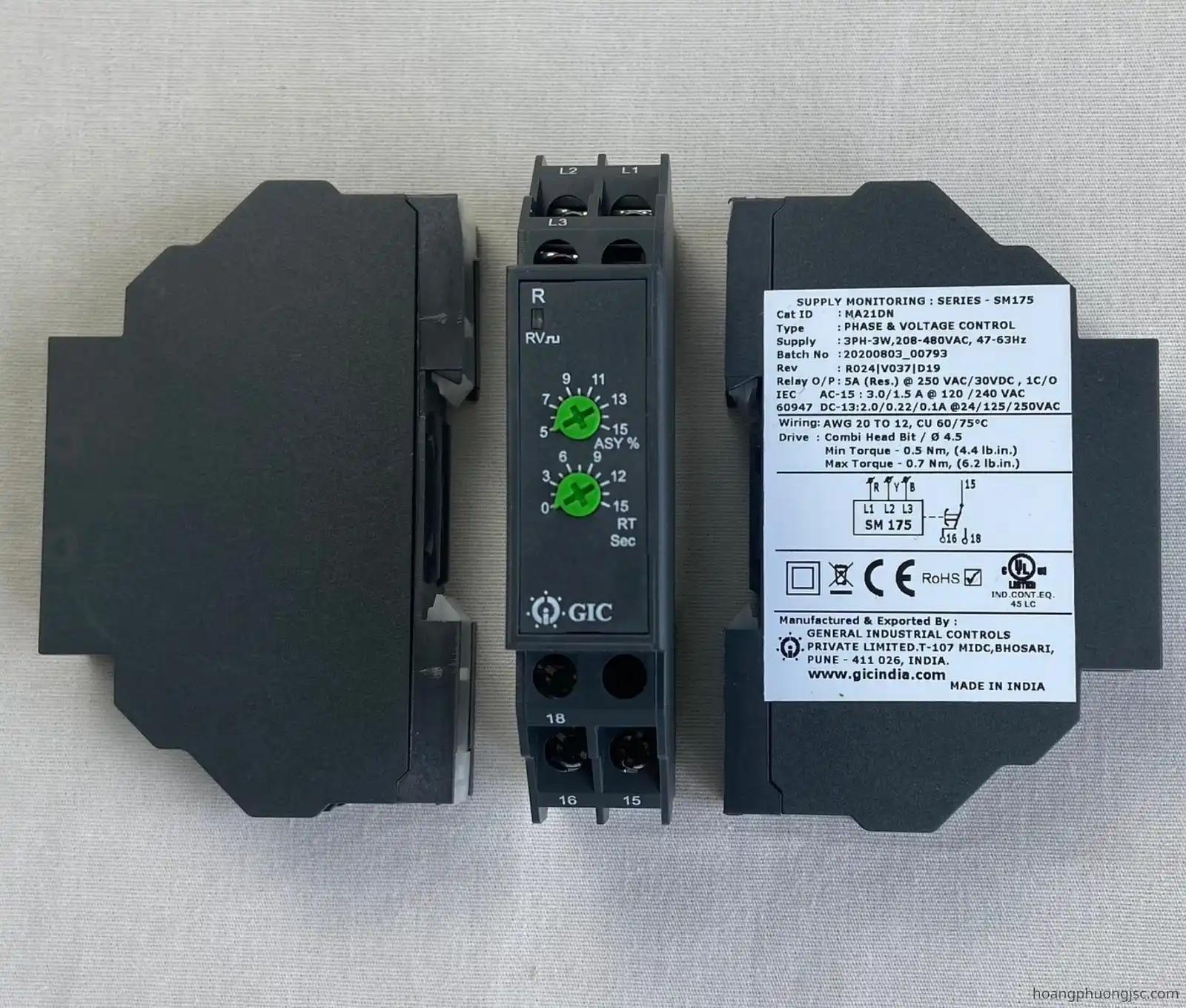

Thông số kỹ thuật Rơ le bảo vệ pha MA21DN GIC
| Mã sản phẩm | MA21DN |
| Kích thước (mm) | 17.5 x 90 x 58.5 |
| Trọng lượng (g) | 70 |
| Điện áp giám sát | 208-480VAC |
| Hệ thống nguồn | 3 pha 3 dây |
| Chức năng | Mất pha, thứ tự pha, mất cân bằng pha |
| Ngưỡng mất cân bằng pha | 5% đến 15% |
| Tần số | 50/60Hz |
| Công suất tiêu thụ | 3VA |
| ON Delay | 5s |
| Trip Time / OFF Delay | 0.5 đến 15s, selectable |
| Ngõ ra relay | 1 C/O |
| Định mức tiếp điểm | 5A @ 250VAC / 30VDC |
| Lắp đặt | Base / DIN Rail |
Ưu điểm của rơ le giám sát điện áp GIC SM 175
- Thiết kế nhỏ gọn, bề rộng chỉ khoảng 17.5-18mm, tiết kiệm không gian tủ điện.
- Hỗ trợ giám sát nguồn 3 pha 3 dây 208-480VAC.
- Có nhiều mã lựa chọn theo nhu cầu: mất pha, thứ tự pha, mất cân bằng pha, thấp áp, quá áp.
- Ngõ ra relay 1 C/O, dễ tích hợp vào mạch điều khiển hoặc cảnh báo.
- Có đèn LED hiển thị trạng thái hoạt động và lỗi.
- Dải nhiệt độ hoạt động rộng, phù hợp môi trường công nghiệp.
- Vỏ chống cháy UL94-V0, lắp đặt được trên DIN Rail.
- Phù hợp cho hệ thống motor, máy bơm, HVAC, tủ điện và dây chuyền sản xuất.
Ứng dụng của Rơ le bảo vệ pha MA21DN GIC
Các mã rơ le giám sát điện áp GIC được sử dụng trong nhiều hệ thống công nghiệp cần bảo vệ nguồn 3 pha, bao gồm:
- Tủ điện điều khiển motor 3 pha.
- Hệ thống máy bơm nước, trạm bơm, bơm PCCC.
- Hệ thống HVAC, quạt công nghiệp, máy nén khí.
- Dây chuyền sản xuất tự động.
- Tủ điều khiển băng tải, máy đóng gói, máy công nghiệp.
- Hệ thống cần bảo vệ khỏi mất pha, đảo pha, mất cân bằng pha, thấp áp hoặc quá áp.
- Các ứng dụng cần giám sát nguồn để bảo vệ thiết bị điện và giảm thời gian dừng máy.

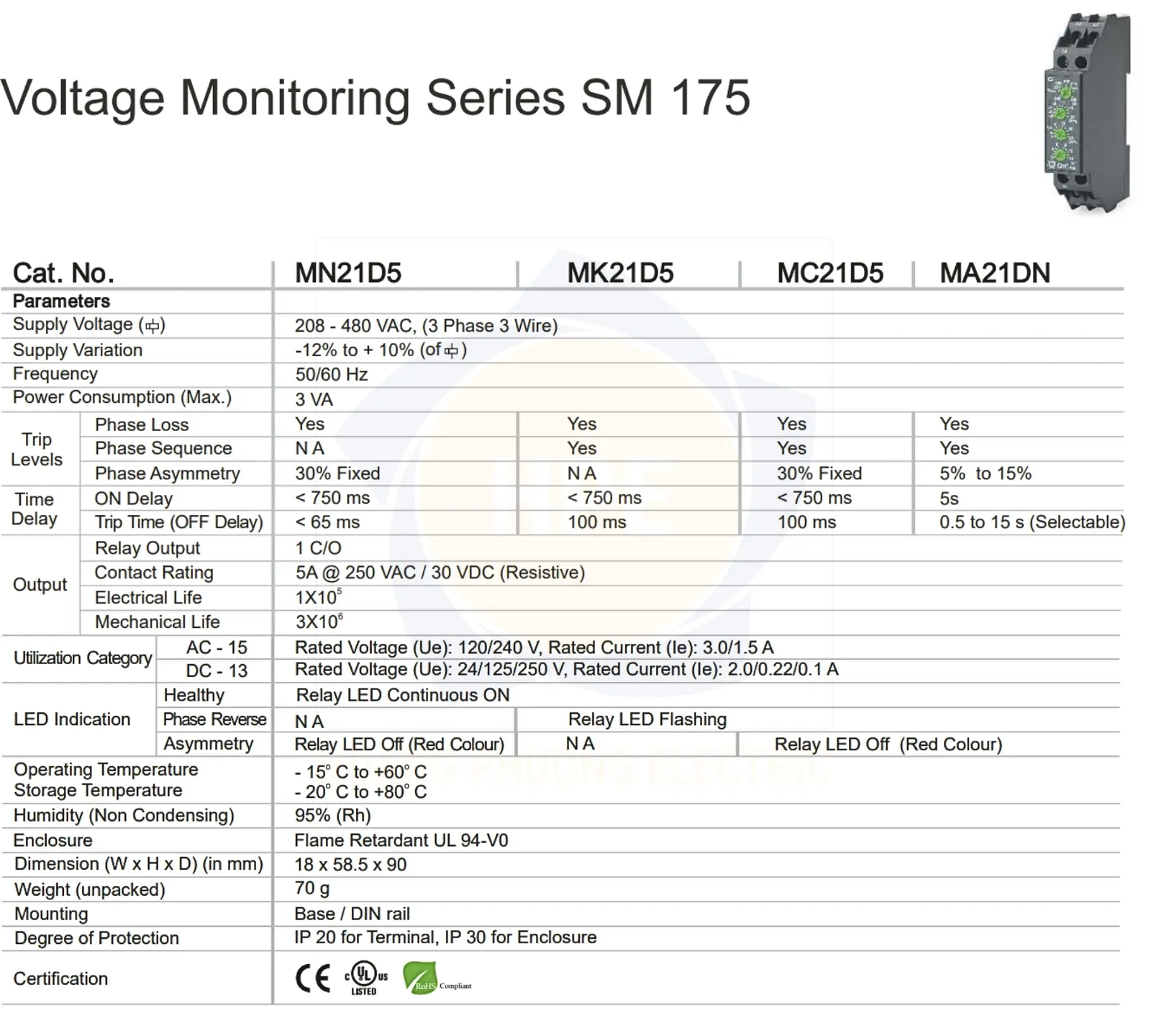

Bảng so sánh thông số Rơ le bảo vệ pha MA21DN GIC
| Thông số | MN21D5 | MK21D5 | MC21D5 | MA21DN | MD21DF | MG21DF |
|---|---|---|---|---|---|---|
| Điện áp giám sát | 208-480VAC | 208-480VAC | 208-480VAC | 208-480VAC | 208-480VAC | 208-480VAC |
| Hệ thống nguồn | 3 pha 3 dây | 3 pha 3 dây | 3 pha 3 dây | 3 pha 3 dây | 3 pha 3 dây | 3 pha 3 dây |
| Dải biến thiên nguồn | -12% đến +10% | -12% đến +10% | -12% đến +10% | -12% đến +10% | -12% đến +10% | -12% đến +10% |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Công suất tiêu thụ | 3VA | 3VA | 3VA | 3VA | 3VA | 3VA |
| Mất pha | Có | Có | Có | Có | Có | Có |
| Thứ tự pha | Không | Có | Có | Có | Có | Có |
| Mất cân bằng pha | 30% fixed | Không | 30% fixed | 5-15% | Không | 10% fixed |
| Thấp áp | Không | Không | Không | Không | -2% đến -20% | -5% đến -25% |
| Quá áp | Không | Không | Không | Không | +2% đến +20% | +5% đến +25% |
| ON Delay | <750ms | <750ms | <750ms | 5s | 0.5-15s | 5s |
| OFF Delay / Trip Time | <65ms | 100ms | 100ms | 0.5-15s | 0.5-15s | 0.5-100s |
| Ngõ ra relay | 1 C/O | 1 C/O | 1 C/O | 1 C/O | 1 C/O | 1 C/O |
| Định mức tiếp điểm | 5A @ 250VAC /30VDC | 5A @ 250VAC /30VDC | 5A @ 250VAC /30VDC | 5A @ 250VAC /30VDC | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC |
| Nhiệt độ hoạt động | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C | -15°C đến +60°C |
| Nhiệt độ lưu trữ | -20°C đến +80°C | -20°C đến +80°C | -20°C đến +80°C | -20°C đến +80°C | -20°C đến +80°C | -20°C đến +80°C |
| Kích thước | 18 x 58.5 x 90 mm | 18 x 58.5 x 90 mm | 18 x 58.5 x 90 mm | 18 x 58.5 x 90 mm | 18 x 90 x 58.5 mm | 18 x 90 x 58.5 mm |
| Trọng lượng | 70g | 70g | 70g | 70g | 70g | 70g |
| Lắp đặt | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail |
Nên chọn mã rơ le giám sát điện áp GIC nào?
- Chọn MN21D5 nếu chỉ cần giám sát mất pha cơ bản.
- Chọn MK21D5 nếu cần bảo vệ mất pha và sai thứ tự pha.
- Chọn MC21D5 nếu cần thêm bảo vệ mất cân bằng pha với ngưỡng cố định 30%.
- Chọn MA21DN nếu cần bảo vệ mất pha, thứ tự pha và mất cân bằng pha có thể điều chỉnh 5-15%.
- Chọn MD21DF nếu cần giám sát đầy đủ thấp áp, quá áp, mất pha và thứ tự pha.
- Chọn MG21DF nếu cần bảo vệ thấp áp, quá áp và SPP với thời gian OFF Delay điều chỉnh rộng.
Lưu ý khi lắp đặt và sử dụng
- Kiểm tra đúng điện áp hệ thống 208-480VAC, 3 pha 3 dây trước khi lắp đặt.
- Đấu nối đúng các pha theo sơ đồ kỹ thuật của thiết bị.
- Chọn đúng mã sản phẩm theo nhu cầu bảo vệ: mất pha, thứ tự pha, mất cân bằng pha, thấp áp hoặc quá áp.
- Cài đặt ngưỡng điện áp, thời gian trễ và chế độ hoạt động theo yêu cầu hệ thống.
- Lắp thiết bị trên DIN Rail trong tủ điện, đảm bảo thông thoáng và an toàn.
- Không dùng vượt quá định mức tiếp điểm relay 5A @ 250VAC / 30VDC.
- Kiểm tra LED trạng thái để xác định tình trạng nguồn và lỗi đang xảy ra.
- Nên kết hợp với contactor, MCB, overload relay hoặc thiết bị bảo vệ motor phù hợp.

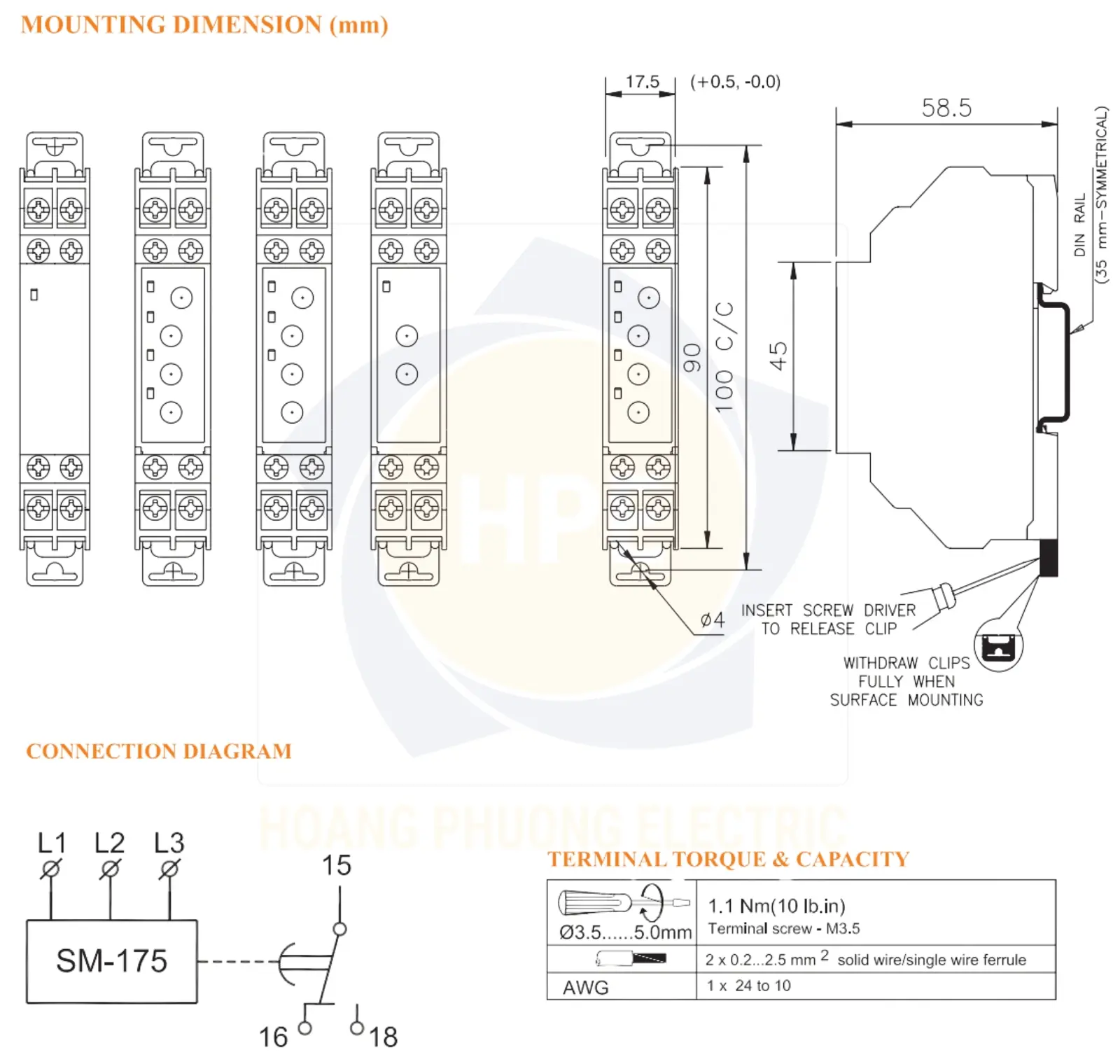

Sơ đồ và cách lắp đặt
Vì sao nên chọn rơ le giám sát điện áp GIC?
Rơ le giám sát điện áp GIC dòng SM 175 là giải pháp hiệu quả để bảo vệ hệ thống điện 3 pha khỏi các sự cố nguồn thường gặp. Với thiết kế nhỏ gọn, ngõ ra relay 1 C/O, nhiều lựa chọn chức năng và khả năng lắp DIN Rail, các mã MK21D5, MC21D5, MN21D5, MA21DN, MG21DF, MD21DF phù hợp cho nhiều tủ điện công nghiệp khác nhau.
Việc sử dụng relay giám sát điện áp giúp giảm nguy cơ hư hỏng motor, hạn chế sự cố vận hành, tăng độ an toàn cho thiết bị và nâng cao tính ổn định của toàn hệ thống.
Kết luận
MA21DN GIC là các mã rơ le giám sát điện áp 3 pha thuộc dòng Voltage Monitoring Series SM 175, phù hợp cho các ứng dụng bảo vệ nguồn trong tủ điện công nghiệp. Tùy theo nhu cầu, người dùng có thể lựa chọn mã giám sát mất pha, thứ tự pha, mất cân bằng pha hoặc các mã cao hơn có thêm chức năng thấp áp và quá áp.
Nếu bạn đang tìm kiếm rơ le giám sát điện áp GIC chính hãng, các mã trên là lựa chọn đáng cân nhắc cho hệ thống motor, máy bơm, tủ điện điều khiển, HVAC và dây chuyền sản xuất.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ pha MA21DN GIC chính hãng với giá cả tốt nhất.
