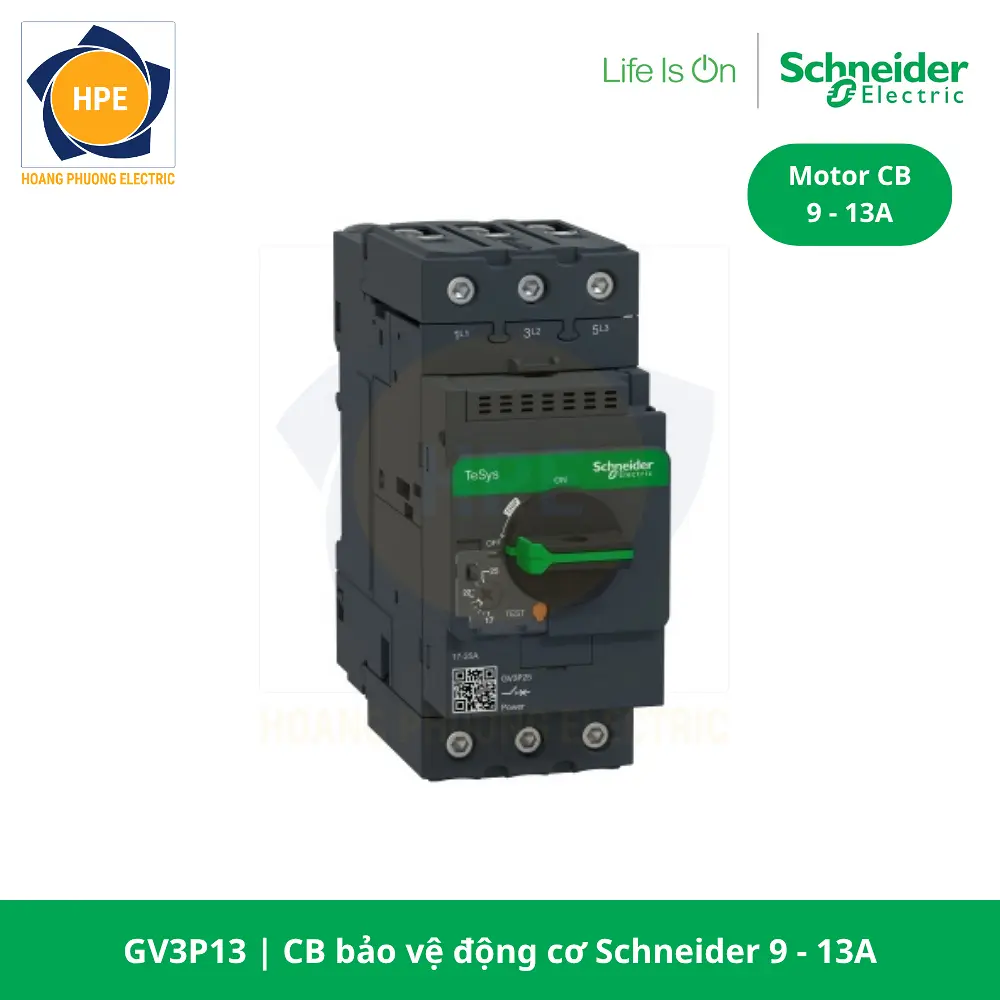

CB bảo vệ động cơ 9-13A GV3P13 Schneider
CB bảo vệ động cơ Schneider 9–13A là thiết bị bảo vệ động cơ thuộc dòng TeSys GV3 của Schneider Electric, được thiết kế để bảo vệ động cơ điện khỏi quá tải và ngắn mạch. Với dải điều chỉnh dòng 9–13A, sản phẩm phù hợp cho các động cơ công suất vừa trong hệ thống công nghiệp. Thiết bị sử dụng tay xoay (Rotary Handle) kết hợp cơ cấu bảo vệ nhiệt – từ (Thermal Magnetic), giúp vận hành thuận tiện và đảm bảo độ tin cậy cao trong quá trình sử dụng. Ngoài ra, đầu nối EverLink giúp duy trì lực siết ổn định, hạn chế hiện tượng lỏng đầu nối do giãn nở nhiệt.
Sản phẩm có điện áp làm việc đến 690VAC, khả năng cắt ngắn mạch cao và đáp ứng các tiêu chuẩn IEC, phù hợp sử dụng trong tủ điều khiển động cơ, tủ MCC và các hệ thống tự động hóa công nghiệp.
Nguyên lý hoạt động của Motor CB Schneider
CB bảo vệ động cơ Schneider GV3P13 sử dụng bộ bảo vệ nhiệt – từ (Thermal Magnetic) để bảo vệ động cơ trước các sự cố điện.
- Bảo vệ quá tải: Bộ bảo vệ nhiệt sẽ tác động khi dòng điện vượt quá giá trị đã cài đặt trong một khoảng thời gian nhất định, giúp ngăn ngừa động cơ quá nhiệt.
- Bảo vệ ngắn mạch: Bộ bảo vệ từ sẽ tác động tức thời khi phát hiện dòng ngắn mạch, nhanh chóng ngắt nguồn để bảo vệ động cơ và các thiết bị trong hệ thống.
Thiết bị được điều khiển bằng tay xoay ON/OFF, đồng thời người dùng có thể điều chỉnh dải dòng bảo vệ 9–13A thông qua núm chỉnh trên mặt trước để phù hợp với dòng định mức của động cơ.
Thông số kĩ thuật của GV3P13 Schneider
| Mã sản phẩm | GV3P13 |
| Tên sản phẩm | CB bảo vệ động cơ Schneider |
| Điện áp định mức | 690V |
| Tần số | 50-60Hz |
| Dòng điện định mức | 13A |
| Dải điều chỉnh dòng điện | 9-13A |
| Số pha | 3P |
| Dòng điện từ | 182A |
| Dòng cắt | 100kA |
| Loại điều khiển | Tay cầm xoay |
| Kích thước | 55x132x136mm |
| Trọng lượng | 0.96Kg |
| Thương hiệu | Schneider |
Kích thước CB bảo vệ động cơ Schneider GV3P
Ứng dụng của Aptomat bảo vệ động cơ
- Bảo vệ ngắn mạch cho động cơ điện 3 pha
- Tủ điều khiển động cơ (MCC)
- Tủ điện công nghiệp và hệ thống phân phối điện
- Hệ thống bơm, quạt và băng tải
- Dây chuyền sản xuất và hệ thống tự động hóa
- Máy móc công nghiệp yêu cầu bảo vệ ngắn mạch

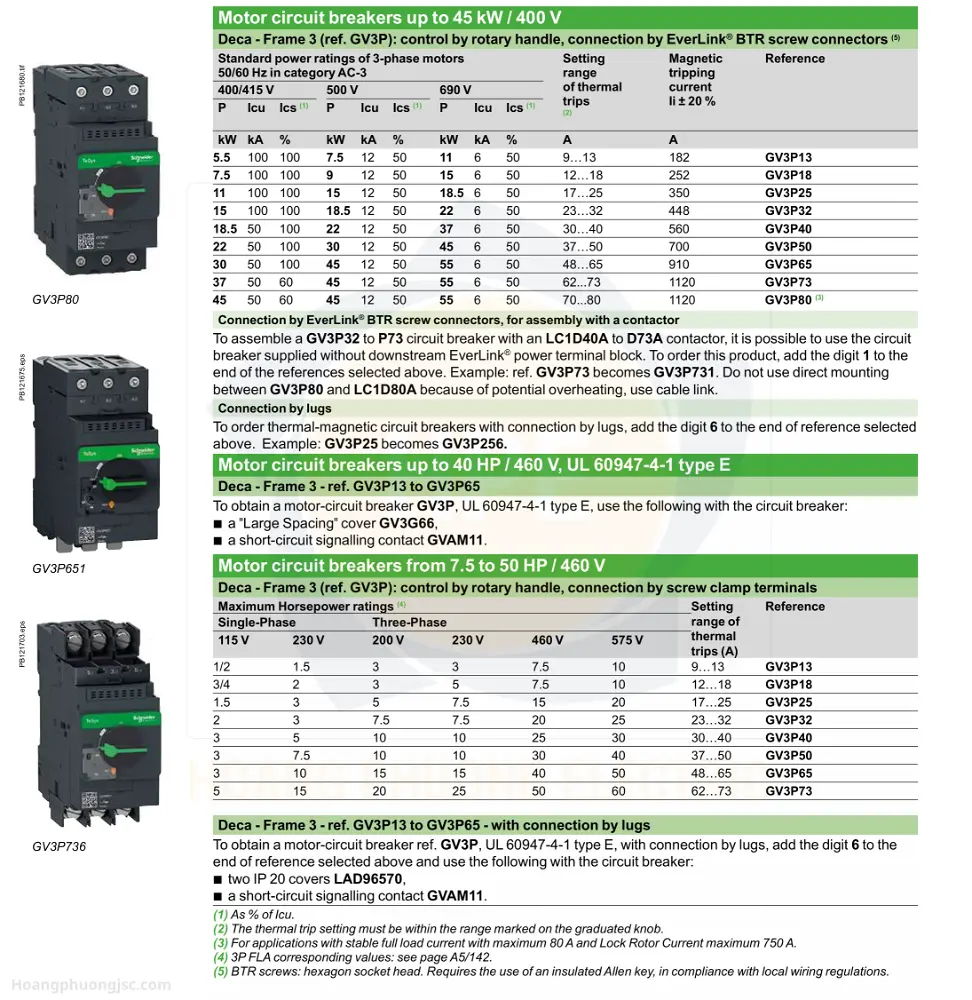

Mã sản phẩm và thông số kĩ thuật
Các sản phẩm MPCB Schneider
| Mã sản phẩm | Tên sản phẩm | Dải điều chỉnh |
| GV3P13 | CB bảo vệ động cơ | 9-13A |
| GV3P18 | CB bảo vệ động cơ | 12-18A |
| GV3P25 | CB bảo vệ động cơ | 17-25A |
| GV3P32 | CB bảo vệ động cơ | 23-32A |
| GV3P40 | CB bảo vệ động cơ | 30-40A |
| GV3P50 | CB bảo vệ động cơ | 37-50A |
| GV3P65 | CB bảo vệ động cơ | 48-65A |
| GV3P73 | CB bảo vệ động cơ | 62-73A |
| GV3P80 | CB bảo vệ động cơ | 70-80A |
Kết luận
CB bảo vệ động cơ Schneider 9–13A là giải pháp bảo vệ động cơ toàn diện cho các hệ thống công nghiệp. Với khả năng bảo vệ quá tải và ngắn mạch, dải điều chỉnh dòng linh hoạt cùng tay xoay vận hành thuận tiện, sản phẩm giúp nâng cao độ an toàn, giảm thiểu sự cố và kéo dài tuổi thọ cho động cơ.
Nhờ thiết kế bền bỉ, đầu nối EverLink chắc chắn và khả năng làm việc ổn định trong môi trường công nghiệp, GV3P13 Schneider là lựa chọn phù hợp cho các tủ điều khiển động cơ và hệ thống tự động hóa hiện đại.
Hãy liên hệ ngay cho chúng tôi để mua được CB bảo vệ động cơ Schneider chính hãng với giá cả tốt nhất.
