EZ9D34610 | Chống giật RCBO Easy9 1P-N 10A 30mA 4.5kA

EZ9D34610 RCBO Schneider Easy9 – Bảo vệ quá tải, ngắn mạch và dòng rò

Giới thiệu chung

RCBO Schneider Easy9 là dòng cầu dao bảo vệ tích hợp dành cho hệ thống điện dân dụng và các công trình quy mô nhỏ. Thiết bị kết hợp đồng thời chức năng bảo vệ quá tải, ngắn mạch và dòng điện rò trong cùng một sản phẩm, giúp giảm số lượng thiết bị cần lắp đặt trong tủ điện. Các mã EZ9D34610, EZ9D34616, EZ9D34620, EZ9D34625, EZ9D34632 và EZ9D34640 có dòng điện định mức từ 10A đến 40A, phù hợp với nhiều loại mạch điện và mức công suất khác nhau.

Các sản phẩm sử dụng cấu hình 1P+N, dòng rò định mức 30mA, khả năng cắt ngắn mạch 4.500A và thuộc loại bảo vệ dòng rò AC. Dòng RCBO Easy9 được thiết kế theo tiêu chuẩn IEC 61009-1, phù hợp lắp đặt trong tủ điện nhà ở, căn hộ, cửa hàng, văn phòng và các hệ thống điện một pha cần tăng cường an toàn cho người sử dụng.

Các mã RCBO Schneider Easy9 trong dòng sản phẩm

Dòng sản phẩm gồm sáu mã với dòng điện định mức khác nhau:

• EZ9D34610: dòng định mức 10A.
• EZ9D34616: dòng định mức 16A.
• EZ9D34620: dòng định mức 20A.
• EZ9D34625: dòng định mức 25A.
• EZ9D34632: dòng định mức 32A.
• EZ9D34640: dòng định mức 40A.

Các mã trên có chung cấu hình bảo vệ và nguyên lý làm việc. Điểm khác biệt chính nằm ở dòng điện định mức, giúp người dùng lựa chọn sản phẩm phù hợp với công suất tải và tiết diện dây dẫn của từng mạch điện.

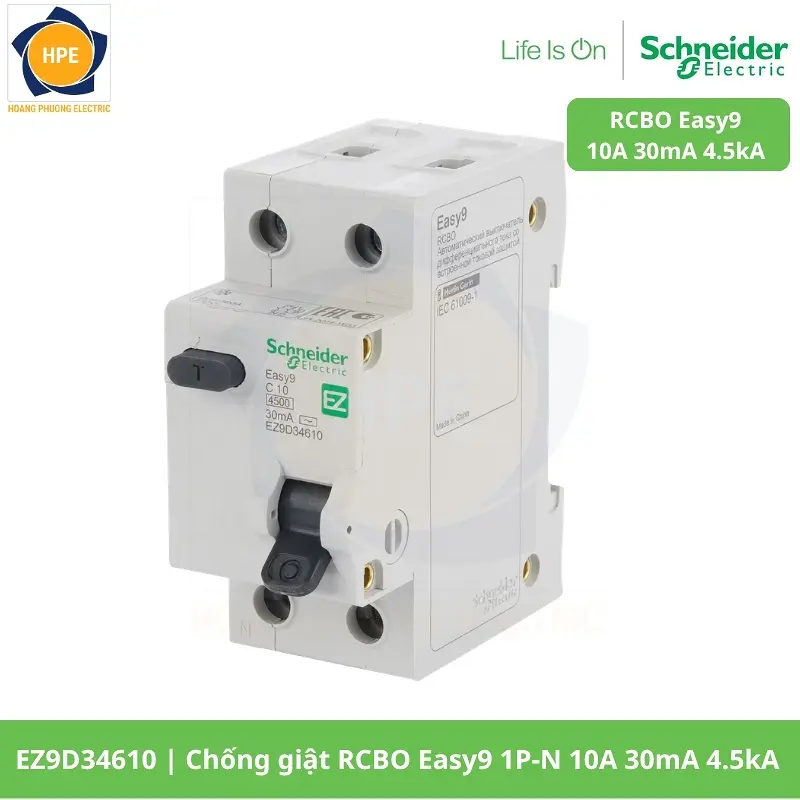

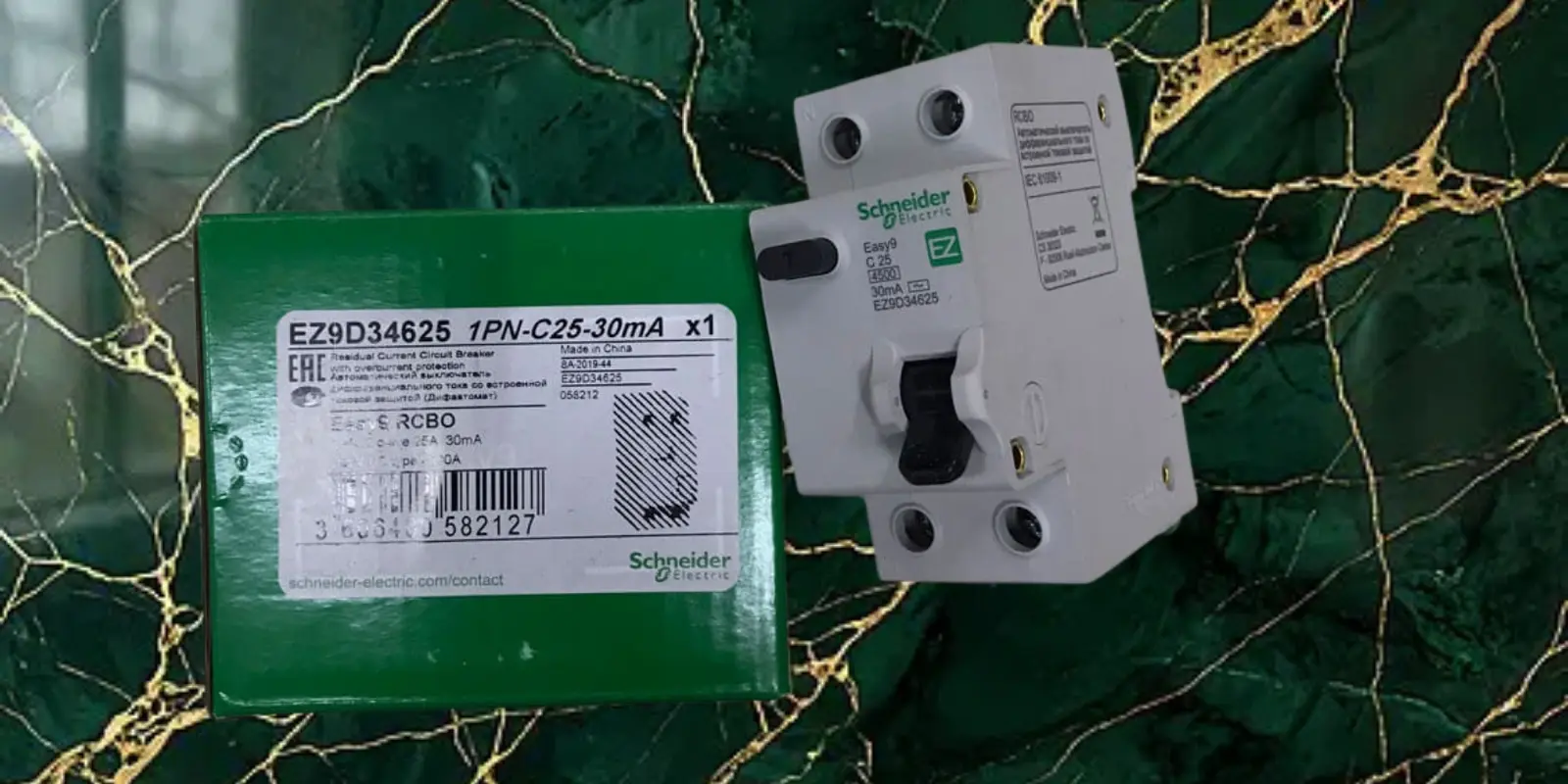

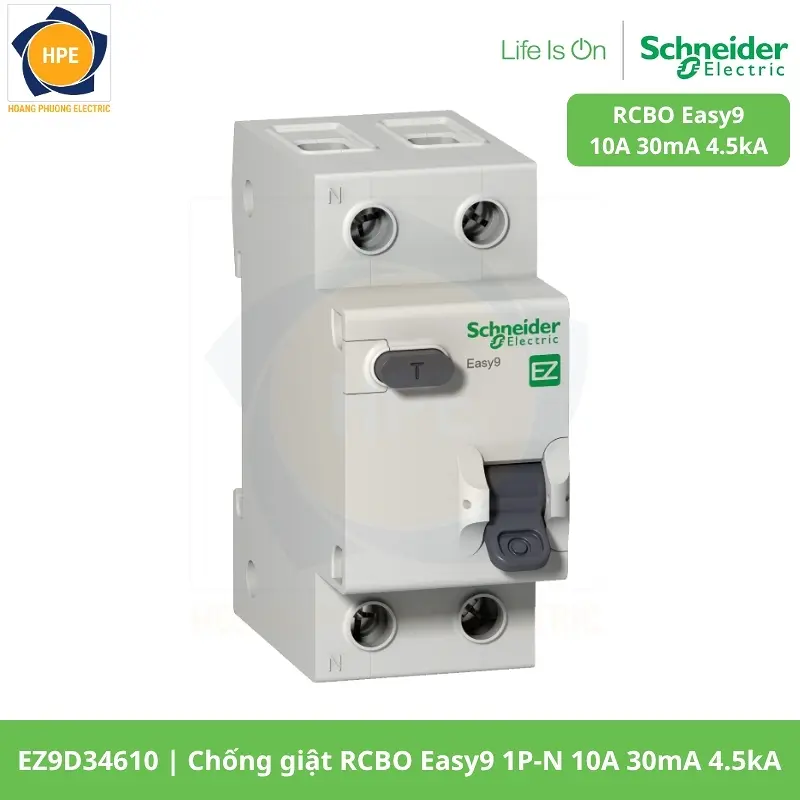

RCBO Schneider Easy9 EZ9D34610 có dòng điện định mức 10A , cấu hình 1P+N, dòng rò 30mA, đường cong tác động C và khả năng cắt ngắn mạch 4,5kA. Thiết bị tích hợp bảo vệ quá tải, ngắn mạch và rò điện trong cùng một sản phẩm, giúp tiết kiệm không gian tủ điện và nâng cao độ an toàn khi sử dụng. Với cơ cấu bảo vệ nhiệt – từ, điện áp hoạt động 230V AC và kiểu lắp trên thanh ray DIN, sản phẩm phù hợp cho hệ thống điện một pha tại nhà ở, căn hộ, văn phòng, cửa hàng và các mạch điện dân dụng cần bảo vệ riêng biệt.

Bảng thông số sản phẩm RCBO Schneider Easy9 EZ9D34610

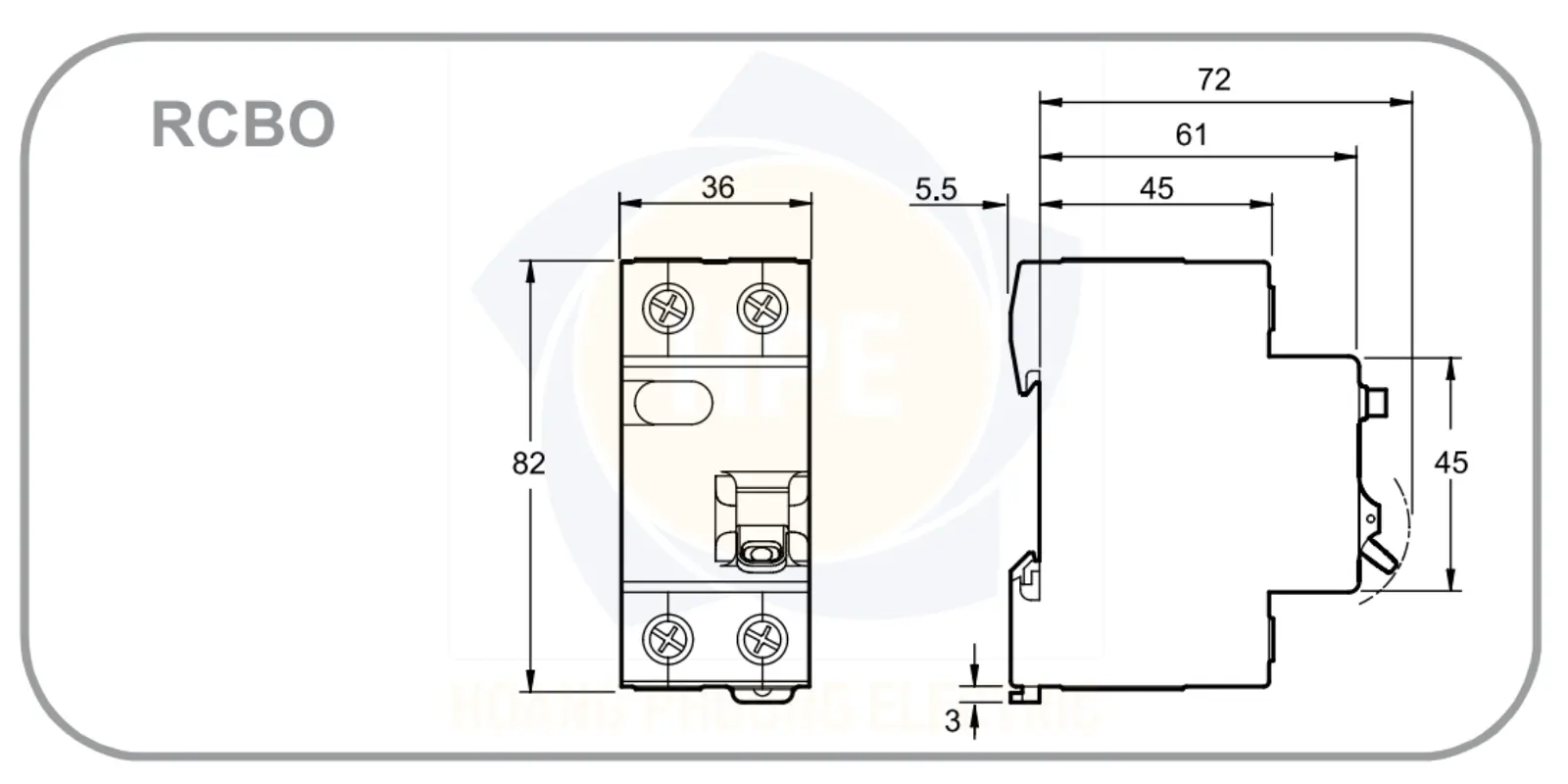

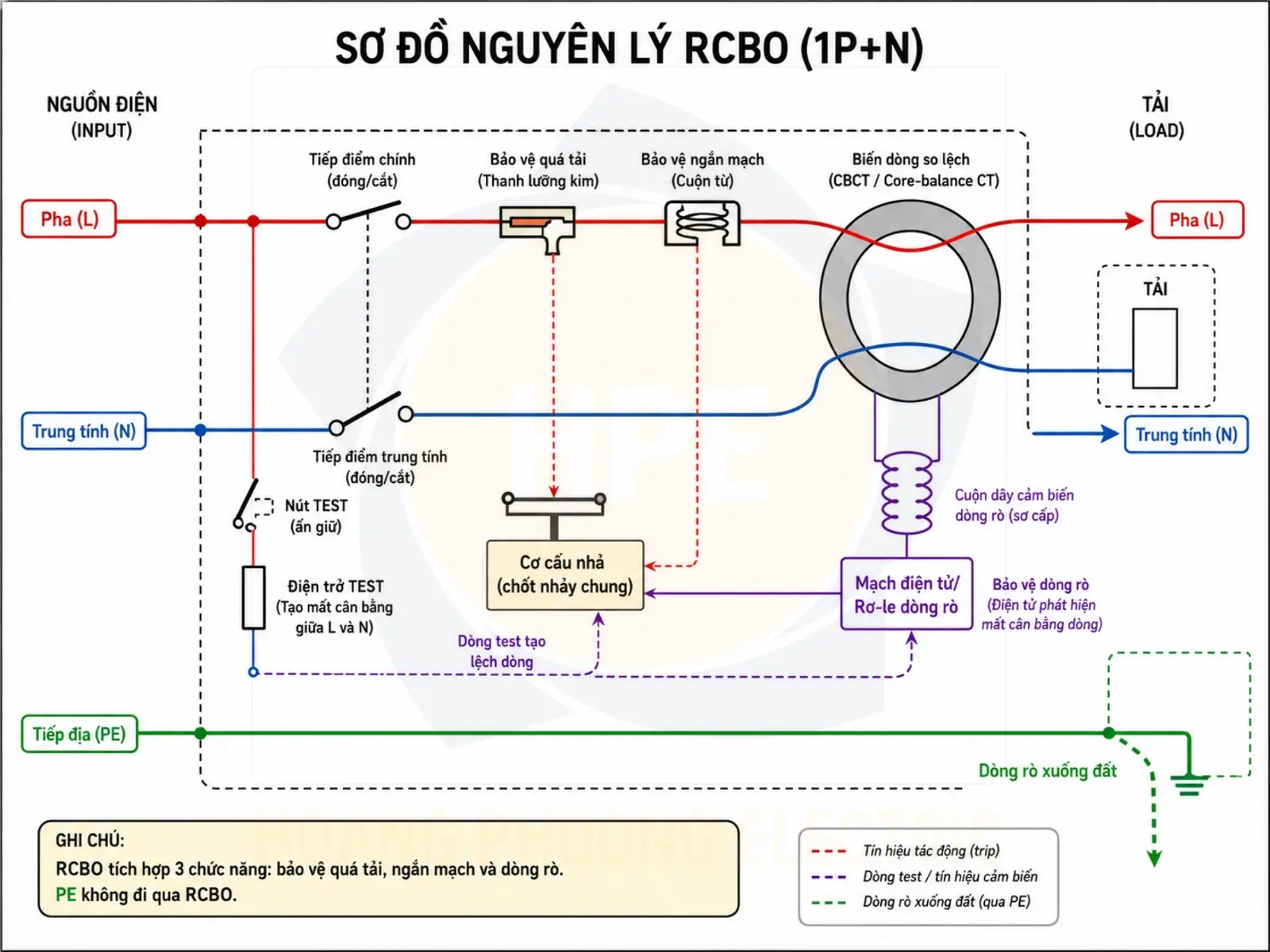

Nguyên lý hoạt động của RCBO Schneider Easy9 EZ9D34610

RCBO Schneider Easy9 liên tục giám sát dòng điện chạy qua mạch. Khi hệ thống hoạt động bình thường, thiết bị duy trì trạng thái đóng để cấp điện cho tải. Khi phát hiện quá tải, ngắn mạch hoặc dòng điện rò vượt quá giới hạn cho phép, RCBO tự động ngắt mạch nhằm hạn chế nguy cơ hư hỏng thiết bị, quá nhiệt dây dẫn và điện giật.

Bảo vệ quá tải bằng cơ cấu nhiệt

• Khi tổng công suất của các thiết bị sử dụng điện vượt quá khả năng chịu tải của mạch, dòng điện chạy qua RCBO sẽ cao hơn dòng định mức trong một khoảng thời gian nhất định.
• Bên trong RCBO có thanh lưỡng kim thuộc cơ cấu bảo vệ nhiệt. Khi dòng điện tăng cao kéo dài, nhiệt lượng sinh ra làm thanh lưỡng kim nóng lên và biến dạng. Sự biến dạng này kích hoạt cơ cấu nhả, làm mở tiếp điểm và ngắt nguồn điện.
• Cơ chế bảo vệ nhiệt không tác động ngay khi dòng điện chỉ tăng nhẹ trong thời gian rất ngắn. Điều này giúp hạn chế tình trạng ngắt điện không cần thiết khi một số thiết bị vừa khởi động. Tuy nhiên, nếu tình trạng quá tải tiếp tục kéo dài, RCBO sẽ ngắt để tránh dây dẫn và đầu nối bị quá nhiệt.

Bảo vệ ngắn mạch bằng cơ cấu từ

• Ngắn mạch xảy ra khi dây pha tiếp xúc trực tiếp với dây trung tính hoặc với một điểm có điện thế khác, làm dòng điện tăng lên rất lớn trong thời gian ngắn.
• Khi dòng ngắn mạch xuất hiện, cuộn dây điện từ bên trong RCBO tạo ra lực hút mạnh. Cơ cấu từ tác động nhanh và làm nhả bộ phận đóng cắt, giúp mở tiếp điểm gần như tức thời.
• Các mã EZ9D34610 đến EZ9D34640 có khả năng cắt ngắn mạch 4.500A. Thông số này cho biết thiết bị có thể ngắt dòng sự cố trong phạm vi thiết kế mà không làm mất khả năng cách ly và bảo vệ của RCBO.

Bảo vệ dòng điện rò 30mA

• Ngoài bảo vệ quá tải và ngắn mạch, RCBO Schneider Easy9 còn có chức năng giám sát dòng điện rò.
• Trong điều kiện bình thường, dòng điện đi qua dây pha đến thiết bị và dòng điện quay trở lại qua dây trung tính có giá trị gần bằng nhau. Nếu lớp cách điện bị hỏng, dây dẫn tiếp xúc với vỏ kim loại hoặc một phần dòng điện truyền xuống đất, dòng đi và dòng về sẽ xuất hiện chênh lệch.
• Bộ phận phát hiện dòng rò bên trong RCBO liên tục đo sự chênh lệch này. Khi dòng rò đạt ngưỡng 30mA, thiết bị tự động ngắt mạch. Chức năng này giúp hạn chế nguy cơ điện giật và tăng mức độ an toàn tại những khu vực có độ ẩm cao hoặc thường xuyên sử dụng thiết bị điện cầm tay.
• RCBO loại AC phù hợp phát hiện dòng điện rò xoay chiều hình sin, thường xuất hiện trong các hệ thống điện dân dụng và thiết bị điện thông dụng.

Ứng dụng của RCBO Schneider Easy9 EZ9D34610

RCBO Schneider Easy9 được sử dụng để bảo vệ từng mạch nhánh riêng biệt trong hệ thống điện. Khi một mạch xảy ra sự cố, RCBO của mạch đó sẽ ngắt mà không nhất thiết làm mất điện toàn bộ công trình.

Sản phẩm phù hợp với nhiều ứng dụng như:

• Mạch chiếu sáng trong nhà ở, căn hộ và văn phòng.
• Mạch ổ cắm điện sinh hoạt.
• Mạch cấp nguồn cho máy giặt, tủ lạnh và thiết bị nhà bếp.
• Mạch điều hòa không khí.
• Mạch bình nước nóng và thiết bị gia nhiệt.
• Mạch cấp điện cho cửa hàng hoặc khu vực làm việc.
• Mạch tổng nhánh của căn hộ, tầng nhà hoặc khu vực riêng.
• Khu vực có nguy cơ rò điện như phòng tắm, phòng giặt và khu vực ẩm ướt.

Việc sử dụng RCBO riêng cho từng mạch giúp dễ xác định vị trí xảy ra sự cố. Khi một thiết bị bị rò điện hoặc một mạch bị quá tải, các mạch điện còn lại vẫn có thể tiếp tục hoạt động.

Cách lựa chọn mã RCBO Schneider Easy9 phù hợp

Dòng điện định mức của RCBO cần được lựa chọn phù hợp với dòng tải thực tế và khả năng chịu tải của dây dẫn. Không nên chỉ dựa vào công suất của một thiết bị riêng lẻ mà cần tính tổng các thiết bị có thể hoạt động đồng thời trên cùng một mạch.

Khi lựa chọn giữa các mã EZ9D34610, EZ9D34616, EZ9D34620, EZ9D34625, EZ9D34632 và EZ9D34640, cần xem xét các yếu tố sau:

Công suất của thiết bị điện

Tổng công suất càng lớn thì dòng điện hoạt động của mạch càng cao. Có thể ước tính dòng tải của hệ thống điện một pha theo công thức:

Dòng điện = Công suất ÷ Điện áp

Tuy nhiên, kết quả tính toán chỉ mang tính tham khảo vì một số thiết bị có hiệu suất, hệ số công suất hoặc dòng khởi động khác nhau.

Tiết diện và phương pháp lắp dây

Dòng định mức của RCBO không được vượt quá khả năng chịu tải an toàn của dây dẫn. Khả năng chịu tải của dây còn phụ thuộc vào:

• Tiết diện dây.
• Vật liệu ruột dẫn.
• Cách đi dây nổi hoặc đi âm.
• Số lượng dây đặt chung trong ống.
• Nhiệt độ môi trường.
• Chiều dài đường dây.

Nếu lắp RCBO có dòng định mức quá lớn so với dây dẫn, dây có thể bị quá nhiệt trước khi thiết bị bảo vệ tác động.

Dòng khởi động của tải

Động cơ, máy nén, điều hòa và một số thiết bị điện có thể tạo ra dòng khởi động cao hơn dòng hoạt động bình thường. Vì vậy, cần kiểm tra đặc tính tải trước khi lựa chọn RCBO để tránh thiết bị tác động không cần thiết khi khởi động.

Mục đích của từng mạch điện

Nên chia hệ thống thành các mạch riêng như chiếu sáng, ổ cắm, điều hòa, bình nước nóng và thiết bị nhà bếp. Mỗi mạch sử dụng một RCBO phù hợp sẽ giúp nâng cao khả năng bảo vệ và thuận tiện khi kiểm tra sự cố.

Khả năng cắt ngắn mạch

Các mã trong nhóm có khả năng cắt 4.500A. Khi lựa chọn, cần bảo đảm mức dòng ngắn mạch dự kiến tại vị trí lắp đặt không vượt quá khả năng cắt của thiết bị.

Đối với công trình có nguồn điện công suất lớn hoặc vị trí nằm gần trạm biến áp, cần được người có chuyên môn tính toán dòng ngắn mạch trước khi lựa chọn thiết bị.

Bảng so sánh thông số sản phẩm chống giật RCBO Schneider Easy9 EZ9D34610

Lợi ích khi sử dụng RCBO Schneider Easy9 EZ9D34610

• Việc kết hợp nhiều chức năng bảo vệ trong cùng một thiết bị mang lại một số lợi ích nổi bật.
• RCBO giúp tiết kiệm không gian trong tủ điện so với việc lắp riêng MCB và thiết bị bảo vệ dòng rò. Cách bố trí này phù hợp với tủ điện dân dụng có số lượng module giới hạn.
• Mỗi mạch sử dụng một RCBO riêng cũng giúp khoanh vùng sự cố chính xác hơn. Khi một mạch bị rò điện hoặc quá tải, người dùng có thể kiểm tra mạch đó mà không phải ngắt toàn bộ hệ thống.
• Dòng rò 30mA hỗ trợ tăng cường bảo vệ con người tại các mạch điện sinh hoạt. Đồng thời, cơ cấu nhiệt và cơ cấu từ giúp bảo vệ dây dẫn trước tình trạng quá tải kéo dài và dòng ngắn mạch tăng đột ngột.

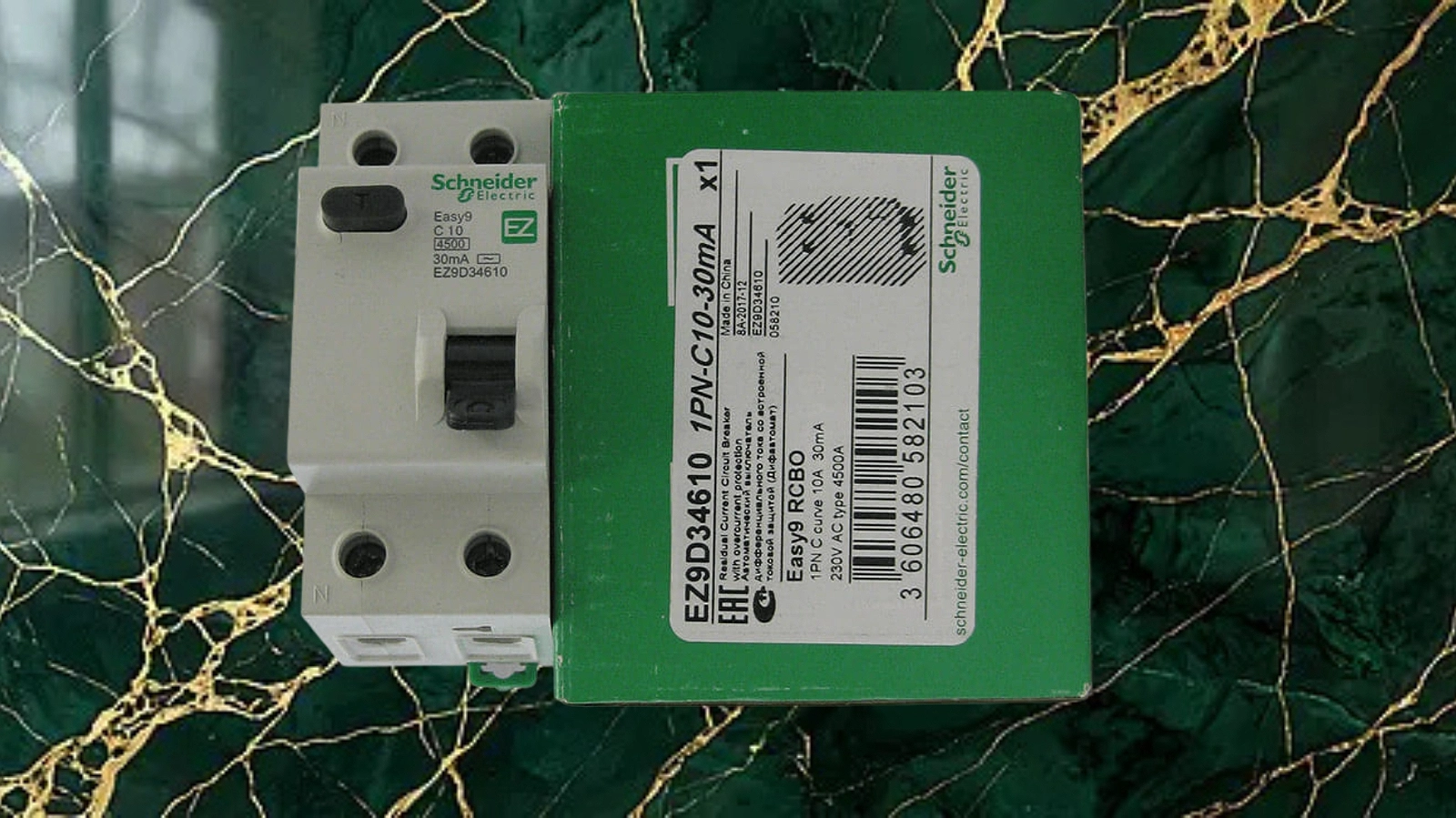

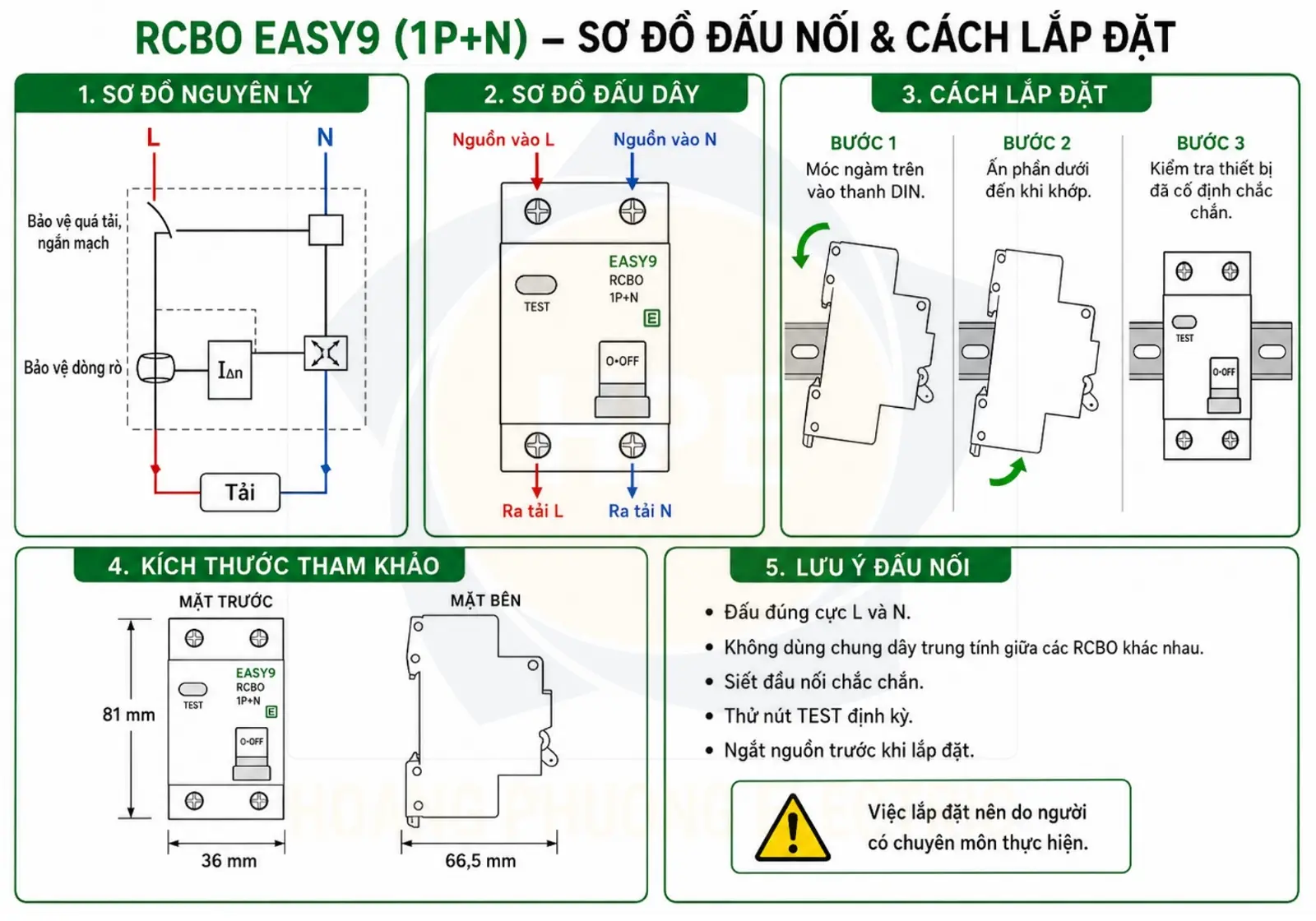

Lưu ý khi lắp đặt và sử dụng EZ9D34610

1. RCBO Schneider Easy9 cần được lắp trong tủ điện phù hợp, tại vị trí khô ráo và thuận tiện cho việc kiểm tra. Việc đấu nối phải đúng sơ đồ của nhà sản xuất, đặc biệt là vị trí dây pha và dây trung tính.
2. Không được dùng chung dây trung tính giữa các mạch được bảo vệ bởi những RCBO khác nhau. Việc đấu chung dây trung tính có thể làm thiết bị tác động dù mạch không xuất hiện sự cố thực tế.
3. Các đầu nối cần được siết chắc chắn. Điểm tiếp xúc lỏng có thể phát nhiệt, làm giảm độ ổn định của hệ thống và gây hư hỏng thiết bị.
4. Nên kiểm tra nút thử của RCBO định kỳ theo hướng dẫn của nhà sản xuất. Khi nhấn nút thử, thiết bị phải ngắt mạch. Nếu RCBO không tác động, cần ngừng sử dụng và liên hệ người có chuyên môn để kiểm tra.
5. Khi RCBO thường xuyên tự ngắt, không nên giữ cần gạt ở trạng thái đóng hoặc thay ngay bằng thiết bị có dòng lớn hơn. Cần xác định nguyên nhân như quá tải, thiết bị điện bị rò, dây dẫn hư hỏng hoặc đấu nối sai.

Kết luận

RCBO Schneider Easy9 EZ9D34610 là thiết bị bảo vệ tích hợp dành cho hệ thống điện một pha. Với cấu hình 1P+N, dòng rò 30mA và khả năng cắt ngắn mạch 4.500A, sản phẩm giúp bảo vệ mạch điện trước quá tải, ngắn mạch và dòng điện rò.

Với thiết kế tích hợp nhiều chức năng bảo vệ trong một thiết bị, RCBO Schneider Easy9 phù hợp lắp đặt cho nhà ở, căn hộ, văn phòng, cửa hàng và các mạch điện một pha. Khi lựa chọn sản phẩm, cần căn cứ vào công suất tải, dòng điện làm việc và tiết diện dây dẫn để chọn đúng mã, bảo đảm hệ thống vận hành ổn định và an toàn.

Tham khảo tài liệu ↓
