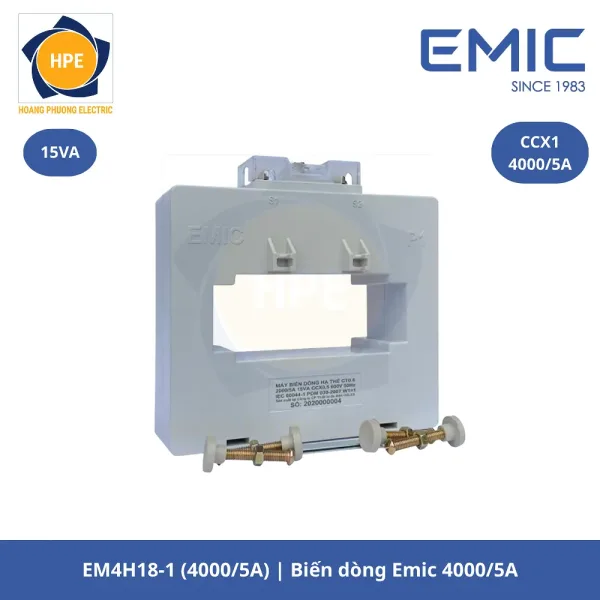

Biến dòng vuông Emic EM4H18-1 (4000/5A)
Biến dòng vuông Emic EM4H18-1 (4000/5A) là thiết bị đo lường dùng trong hệ thống điện hạ thế. Sản phẩm có nhiệm vụ chuyển đổi dòng điện lớn về mức phù hợp với đồng hồ và thiết bị giám sát. Với tỷ số 4000/5A, dòng điện sơ cấp được chuyển đổi thành tín hiệu thứ cấp 5A theo thiết kế.
Thiết bị có kiểu dáng vuông, vỏ cách điện và cửa sổ để luồn dây dẫn hoặc thanh cái. Lõi từ sử dụng tôn silic có độ thẩm từ cao và tổn hao thấp. Phụ kiện đi kèm hỗ trợ cố định biến dòng chắc chắn khi lắp trong tủ điện.
Nguyên lý hoạt động của biến dòng đo lường EMIC
Biến dòng hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng xoay chiều chạy qua dây dẫn phía sơ cấp, từ trường được tạo ra trong lõi. Từ trường này sinh ra dòng điện cảm ứng tại cuộn dây thứ cấp.
Tín hiệu thứ cấp được giảm theo tỷ số định mức của thiết bị. Nhờ đó, đồng hồ đo không phải trực tiếp chịu dòng tải lớn trong mạch chính. Với phiên bản 4000/5A, tín hiệu đầu ra được đưa về mức 5A để phục vụ đo lường.
Khi đấu nối cần chú ý đúng cực tính P1, P2 và S1, S2. Mạch thứ cấp cũng phải được kết nối đúng yêu cầu kỹ thuật trong quá trình vận hành. Điều này giúp hệ thống đo làm việc ổn định và hạn chế sai lệch kết quả.
Thông số kĩ thuật biến dòng EM4H18-1 (4000/5A)
| Mã sản phẩm | EM4H18-1 (4000/5A) |
| Dòng sản phẩm | Biến dòng vuông |
| Kiểu | CT 0.6 |
| Dòng sơ cấp | 4000A |
| Dòng thứ cấp | 5A |
| Công suất tải | 15VA |
| Cấp chính xác | 1 |
| Kích thước lỗ | 103mm x 40mm |
| Kích thước | 144mm x 145mm x 64mm |
| Khối lượng | 1.5 Kg |
| Thương hiệu | Emic |
| Xuất xứ | Việt Nam |
Kích thước biến dòng vuông EMIC
Ứng dụng biến dòng bảo vệ EMIC
Biến dòng vuông Emic phù hợp với các hệ thống cần đo và giám sát dòng điện hạ thế. Thiết bị thường kết hợp với ampe kế, công tơ hoặc đồng hồ đo điện đa chức năng. Tín hiệu dòng thứ cấp cũng có thể được sử dụng cho một số thiết bị bảo vệ phù hợp.
Sản phẩm thường được sử dụng trong:
- Tủ điện phân phối và tủ điện tổng.
- Tủ điều khiển máy móc.
- Hệ thống đo lường điện năng.
- Nhà xưởng và dây chuyền sản xuất.
- Hệ thống bơm, quạt và động cơ.
- Các mạch đo dòng điện hạ thế.
Thiết kế dạng vuông giúp việc bố trí trong tủ điện thuận tiện hơn. Khi lựa chọn, cần căn cứ vào dòng tải thực tế và tỷ số của thiết bị đo. Việc chọn đúng biến dòng giúp tín hiệu đo phù hợp với yêu cầu của hệ thống.
Hướng dẫn sử dụng biến dòng EMIC
Các sản phẩm biến dòng tròn EMIC
Kết luận
EM4H18-1 (4000/5A) là lựa chọn phù hợp cho các hệ thống cần chuyển đổi dòng điện để phục vụ đo lường. Tỷ số 4000/5A giúp đưa tín hiệu về mức phù hợp với nhiều thiết bị đo dòng thứ cấp 5A.
Với thiết kế vuông, kết cấu chắc chắn và khả năng lắp đặt thuận tiện, sản phẩm phù hợp cho nhiều loại tủ điện hạ thế. Thiết bị đáp ứng tốt nhu cầu đo lường và giám sát trong hệ thống điện dân dụng hoặc công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Biến dòng vuông Emic chính hãng với giá cả tốt nhất.
