Công tơ EMIC – Đồng hồ đo EMIC – Biến dòng hạ thế EMIC

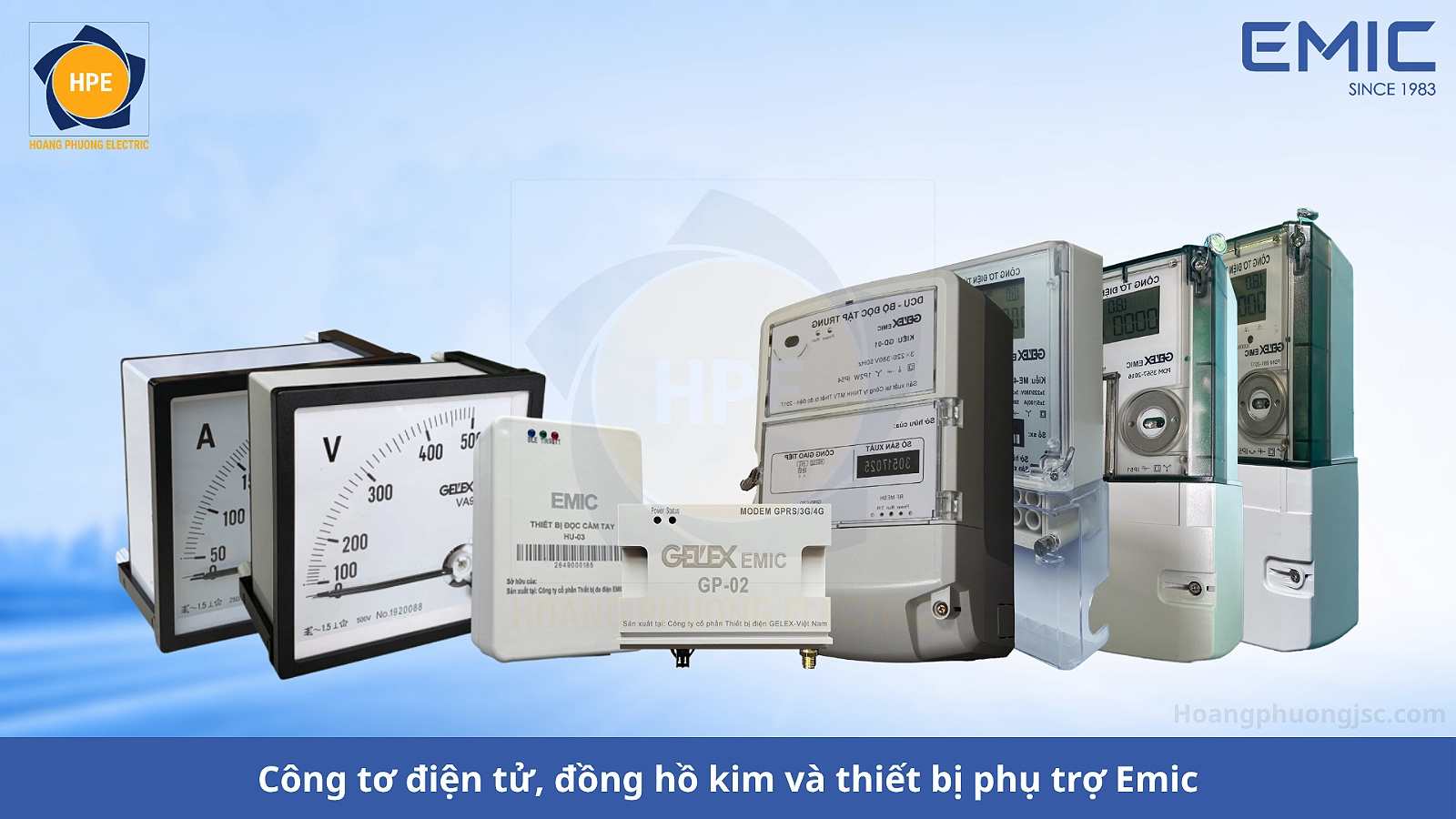

Thiết bị điện EMIC tập trung mạnh vào các giải pháp đo lường và quản lý điện năng. Các nhóm sản phẩm nổi bật gồm công tơ điện tử EMIC, biến dòng hạ thế EMIC, đồng hồ đo điện và thiết bị phụ trợ. Trong đó, biến dòng có nhiều tỷ số từ dòng nhỏ đến hàng nghìn Ampe, phù hợp tủ điện và hệ thống đo gián tiếp. Công tơ điện tử có loại 1 pha, 3 pha, đo trực tiếp hoặc kết hợp CT. Đồng hồ kim EMIC gồm Ampe kế, Volt kế và nhiều thang đo phục vụ giám sát tại tủ điện. Hoàng Phương JSC cung cấp đa dạng thiết bị EMIC, hỗ trợ lựa chọn đúng thông số kỹ thuật và giao hàng toàn quốc.
Thiết bị điện EMIC – Giải pháp đo lường điện năng
EMIC là thương hiệu thiết bị đo điện của Việt Nam, hình thành từ năm 1983 và hiện nằm trong hệ sinh thái GELEX Electric. Các sản phẩm của EMIC tập trung vào đo đếm, giám sát và hỗ trợ quản lý điện năng.
Trong hệ thống điện, ba nhóm sản phẩm được sử dụng phổ biến là công tơ điện, biến dòng và đồng hồ đo.
Công tơ có nhiệm vụ ghi nhận điện năng tiêu thụ. Đồng hồ đo giúp người vận hành theo dõi dòng điện hoặc điện áp. Trong khi đó, biến dòng CT giúp chuyển đổi dòng điện lớn về giá trị thứ cấp phù hợp với thiết bị đo.
Vì vậy, ba nhóm thiết bị này thường được sử dụng kết hợp trong tủ điện tổng, tủ phân phối, nhà máy, tòa nhà và các hệ thống quản lý điện năng.
Các dòng thiết bị điện EMIC tại Hoàng Phương
Hoangphuongjsc.com hiện chia sản phẩm EMIC thành 5 nhóm chính. Cách phân loại này giúp khách hàng dễ tìm đúng thiết bị theo nhu cầu.
| Công tơ điện tử EMIC | Biến dòng tròn EMIC | Biến dòng vuông EMIC | Đồng hồ kim EMIC | Thiết bị phụ trợ EMIC |
|---|---|---|---|---|
| 1 pha, 3 pha, trực tiếp và gián tiếp | CT dạng tròn, nhiều tỷ số biến | CT khung vuông cho cáp/thanh cái | Ampe kế, Volt kế và đồng hồ đo | Module và thiết bị hỗ trợ đo điện |
| Xem Công tơ EMIC | Xem CT tròn EMIC | Xem CT vuông EMIC | Xem Đồng hồ EMIC | Xem thiết bị phụ trợ EMIC |
1. Công tơ điện tử EMIC
Công tơ điện tử EMIC là một trong những nhóm sản phẩm chính của hãng. Thiết bị sử dụng mạch điện tử để đo điện năng và hiển thị thông tin qua màn hình.
Danh mục hiện có cả công tơ điện tử 1 pha và 3 pha, đồng thời phân chia thành phương thức đo trực tiếp và đo gián tiếp.
Công tơ điện tử EMIC 1 pha
Công tơ 1 pha phù hợp với hệ thống điện 1 pha như nhà ở, cửa hàng, phòng trọ hoặc các phụ tải dân dụng phù hợp.
Một số dòng đang có trên Hoangphuongjsc.com gồm CE-14, CE-18 và CE-38. Trong đó có các phiên bản đo trực tiếp và cấu hình khác nhau theo từng model.
Công tơ điện tử EMIC 3 pha
Công tơ 3 pha được sử dụng nhiều hơn trong tủ điện công nghiệp, nhà xưởng, tòa nhà và hệ thống phân phối điện 3 pha.
Một số model đang được Hoàng Phương phân loại gồm ME-40, ME-41, ME-42 và ME-43. Có cả loại đo trực tiếp và loại đo gián tiếp qua biến dòng CT.
Đây là điểm quan trọng khi chọn công tơ. Khách hàng cần xác định rõ đo trực tiếp hay gián tiếp trước khi lựa chọn thiết bị.
Xem danh mục Công tơ điện tử EMIC
2. Biến dòng hạ thế EMIC – CT EMIC
Biến dòng EMIC, hay Current Transformer – CT, được sử dụng để chuyển đổi dòng điện xoay chiều có giá trị lớn về dòng thứ cấp phù hợp cho hệ thống đo lường và bảo vệ.
Ví dụ:
100/5A – 150/5A – 200/5A – 300/5A – 400/5A – 600/5A – 1000/5A…
Với CT 200/5A, tỷ số biến dòng danh định là 40. Khi dòng sơ cấp đạt 200A, dòng thứ cấp tương ứng đạt 5A theo tỷ số định mức.
Nhờ CT, thiết bị đo không cần trực tiếp mang dòng tải hàng trăm hoặc hàng nghìn Ampe.
Hoangphuongjsc.com hiện chia biến dòng EMIC thành hai nhóm lớn: biến dòng tròn và biến dòng vuông.
3. Biến dòng tròn EMIC
Biến dòng tròn EMIC có cấu tạo dạng vòng để dây dẫn hoặc cáp điện đi xuyên qua tâm CT.
Dòng sản phẩm trên website hiện có nhiều tỷ số như 600/5A, 750/5A, 800/5A, 1000/5A, 1200/5A, 1500/5A, 1600/5A, 2000/5A, 2500/5A, 3000/5A, 3200/5A, 4000/5A, 5000/5A, 6000/5A và 6300/5A.
Dải lựa chọn rộng giúp kỹ thuật viên dễ tìm CT phù hợp với dòng tải của từng hệ thống.
Xem danh mục Biến dòng tròn EMIC
4. Biến dòng vuông EMIC
Biến dòng vuông EMIC sử dụng dạng khung có cửa sổ để luồn dây dẫn hoặc thanh cái.
Kiểu thiết kế này thuận tiện cho các tủ phân phối sử dụng busbar hoặc dây dẫn có kích thước lớn.
Danh mục hiện có các series EM4H15-1, EM4H16-1, EM4H17-1 và EM4H18-1, với nhiều tỷ số từ hàng trăm đến hàng nghìn Ampe. Một số lựa chọn hiện có gồm 400/5A, 500/5A, 600/5A, 800/5A, 1000/5A, 1200/5A, 1500/5A, 1600/5A, 1800/5A, 2000/5A, 2500/5A, 3000/5A, 3200/5A, 4000/5A và 5000/5A.
Xem danh mục Biến dòng vuông EMIC
5. Đồng hồ đo EMIC – Đồng hồ Ampe và Volt
Đồng hồ đo EMIC là nhóm thiết bị dùng để quan sát trực tiếp các thông số điện trên mặt tủ.
Một trong những dòng đang được Hoàng Phương cung cấp là VA96, kích thước mặt 96 × 96 mm. Danh mục có đồng hồ Volt VA96-V và đồng hồ Ampe VA96-A với nhiều thang đo khác nhau.
Đồng hồ Ampe EMIC
Ampe kế dùng để theo dõi dòng điện của hệ thống.
Với hệ thống có dòng điện lớn, đồng hồ Ampe có thể kết hợp với CT có tỷ số tương ứng. Hoangphuongjsc.com hiện có các phiên bản VA96-A như 30/5A, 50/5A, 75/5A, 100/5A, 150/5A, 200/5A, 250/5A, 300/5A, 400/5A và nhiều thang đo lớn hơn.
Ví dụ, khi sử dụng CT 200/5A, có thể lựa chọn đồng hồ Ampe có thang tương ứng 200/5A theo yêu cầu thiết kế.
Đồng hồ Volt EMIC
Volt kế dùng để theo dõi điện áp tại tủ điện. Dòng VA96-V là một trong những sản phẩm đồng hồ Volt đang được phân loại trong danh mục EMIC của Hoàng Phương.
Công tơ – Đồng hồ – Biến dòng EMIC khác nhau thế nào?
| Thiết bị | Chức năng | Thông số chính | Ứng dụng |
|---|---|---|---|
| Công tơ EMIC | Đo điện năng tiêu thụ | kWh | Đo đếm điện năng |
| Công tơ 1 pha | Đo điện năng hệ 1 pha | Tùy model | Nhà ở, cửa hàng |
| Công tơ 3 pha | Đo điện năng hệ 3 pha | Trực tiếp/gián tiếp | Nhà xưởng, tòa nhà |
| Ampe kế EMIC | Hiển thị dòng điện | A | Tủ điện |
| Volt kế EMIC | Hiển thị điện áp | V | Tủ điện |
| Biến dòng tròn EMIC | Chuyển đổi dòng phục vụ đo | x/5A hoặc theo model | Dây dẫn, cáp |
| Biến dòng vuông EMIC | Chuyển đổi dòng phục vụ đo | x/5A hoặc theo model | Cáp lớn, thanh cái |
Công tơ EMIC kết hợp biến dòng như thế nào?
Đây là một trong những vấn đề cần quan tâm nhất khi thiết kế hệ thống đo gián tiếp.
Sơ đồ nguyên lý có thể hiểu đơn giản:
Dòng tải → Biến dòng CT → Dòng thứ cấp → Công tơ/Ampe kế
CT và thiết bị đo phải được lựa chọn phù hợp với nhau.
Ví dụ, hệ thống sử dụng CT 400/5A thì đồng hồ Ampe cần được chọn theo thang đo tương ứng nếu cấu hình hệ thống yêu cầu như vậy.
Đối với công tơ gián tiếp, cần kiểm tra đúng thông số đầu vào và sơ đồ đấu nối của model cụ thể trước khi lắp đặt.
Cách chọn biến dòng EMIC phù hợp
Khi lựa chọn CT EMIC, không nên chỉ chọn theo dòng điện lớn nhất.
Cần xem xét đồng thời dòng tải thực tế, dòng sơ cấp CT, dòng thứ cấp, kích thước cửa sổ, loại dây dẫn hoặc thanh cái, cấp chính xác và thiết bị đo kết nối phía sau.
Chẳng hạn, nếu hệ thống chỉ vận hành quanh 150–180A, việc chọn CT có tỷ số quá lớn có thể làm dải đo thực tế không được khai thác tối ưu.
Với tủ sử dụng cáp xuyên tâm, có thể cân nhắc CT tròn phù hợp kích thước. Với thanh cái hoặc cáp lớn, CT vuông thường thuận tiện hơn về không gian lắp đặt.
Lưu ý khi lắp biến dòng CT
Biến dòng là thiết bị đo lường nên cần đấu nối đúng kỹ thuật.
Đặc biệt, không nên để hở mạch thứ cấp CT khi phía sơ cấp đang có dòng điện. Việc lắp đặt, kiểm tra hoặc thay đổi mạch đo nên được thực hiện bởi người có chuyên môn.
Cũng cần kiểm tra chiều CT, cực tính, đầu dây thứ cấp và sơ đồ đấu của công tơ hoặc đồng hồ trước khi đưa hệ thống vào vận hành.
Mua công tơ EMIC – Đồng hồ đo – Biến dòng EMIC chính hãng ở đâu?
Hoàng Phương JSC cung cấp các dòng công tơ điện tử EMIC, biến dòng tròn EMIC, biến dòng vuông EMIC, đồng hồ kim EMIC và thiết bị phụ trợ EMIC. Danh mục trên website hiện có hơn 90 sản phẩm EMIC để khách hàng tra cứu theo từng nhóm thiết bị.
Khách hàng có thể gửi mã sản phẩm, tỷ số CT, dòng tải hoặc yêu cầu kỹ thuật để được hỗ trợ lựa chọn thiết bị phù hợp. Hoàng Phương hỗ trợ kỹ thuật và giao hàng toàn quốc.
Xem toàn bộ thiết bị điện EMIC tại Hoangphuongjsc.com
Công tơ EMIC – Đồng hồ đo EMIC – Biến dòng hạ thế EMIC là nhóm thiết bị quan trọng trong hệ thống đo lường điện. Công tơ giúp ghi nhận điện năng tiêu thụ. Đồng hồ Ampe và Volt hỗ trợ theo dõi thông số trực tiếp tại tủ điện. Biến dòng CT giúp chuyển đổi dòng điện lớn về giá trị phù hợp cho thiết bị đo. EMIC hiện có nhiều loại công tơ điện tử, CT tròn, CT vuông và đồng hồ VA96 với dải thông số rộng. Hoàng Phương JSC cung cấp thiết bị EMIC chính hãng, hỗ trợ lựa chọn tỷ số CT, công tơ và đồng hồ phù hợp với từng hệ thống điện, đồng thời giao hàng trên toàn quốc.
