Chống sét lan truyền Himel HDY3N SPD là dòng Surge Protective Device (SPD) Type II được thiết kế để bảo vệ hệ thống điện hạ thế trước các xung quá áp do sét lan truyền hoặc thao tác đóng cắt trên lưới điện. Sản phẩm đáp ứng tiêu chuẩn IEC 61643-11, có nhiều mức dòng xả từ 20kA đến 160kA, hỗ trợ các cấu hình 1P, 2P, 3P, 4P, 1P+N và 3P+N, phù hợp cho nhà ở, tòa nhà, nhà máy, trung tâm dữ liệu và hệ thống điện công nghiệp.

Chống sét Himel HDY3N SPD là gì?

HDY3N là dòng thiết bị chống sét lan truyền (SPD – Surge Protective Device) của Himel, có nhiệm vụ:

• Hấp thụ xung điện áp do sét cảm ứng.
• Xả dòng sét xuống hệ thống tiếp địa.
• Bảo vệ thiết bị điện và điện tử.
• Hạn chế hư hỏng do quá áp tức thời.
• Tăng tuổi thọ cho hệ thống điện.

Dòng HDY3N thuộc SPD Type II, thích hợp lắp đặt trong tủ phân phối tổng hoặc tủ điện nhánh sau cấp bảo vệ sơ cấp.

Nguyên lý hoạt động

Trong điều kiện bình thường:

• SPD có điện trở rất lớn nên gần như không dẫn điện.

Khi xuất hiện xung sét:

• Điện áp tăng đột ngột.
• Phần tử MOV bên trong chuyển sang trạng thái dẫn.
• Dòng sét được dẫn xuống hệ thống tiếp địa.
• Sau khi xung sét kết thúc, SPD trở về trạng thái cách điện ban đầu.

Thời gian đáp ứng của HDY3N ≤ 25 ns, giúp cắt giảm xung quá áp rất nhanh trước khi ảnh hưởng đến thiết bị.

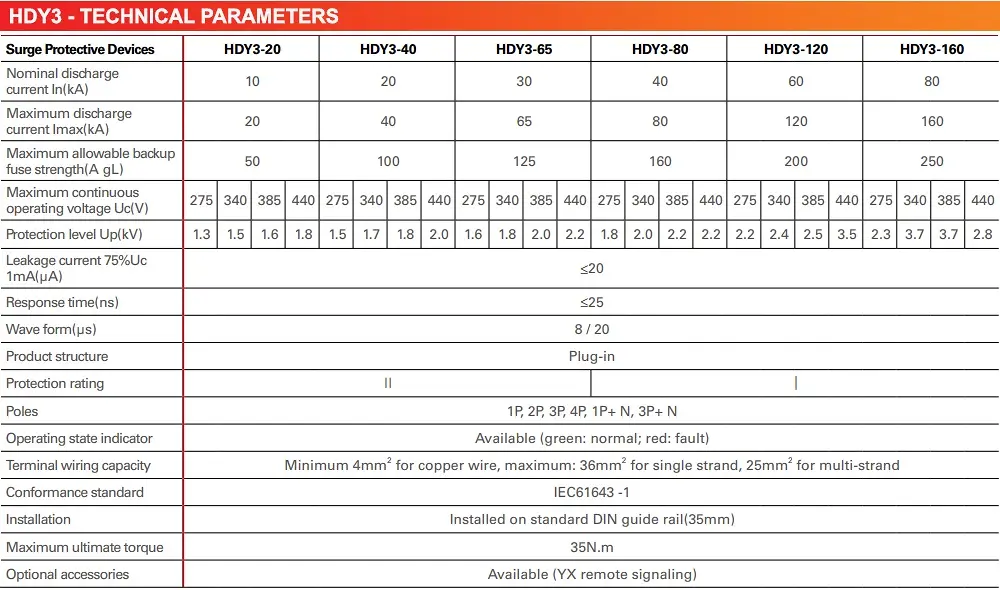

Đặc điểm nổi bật của Himel HDY3N

• Chuẩn IEC 61643-11.
• Cấp bảo vệ Type II.
• Dạng sóng thử nghiệm 8/20 μs.
• Dòng xả danh định (In): 10kA đến 80kA.
• Dòng xả cực đại (Imax): 20kA đến 160kA.
• Điện áp làm việc liên tục (Uc): 275V / 385V / 440V.
• Chỉ thị trạng thái hoạt động:
  • Xanh: Hoạt động bình thường.
  • Đỏ: Cần thay thế SPD.
• Có tùy chọn tiếp điểm báo trạng thái từ xa (Remote Signaling – YX).

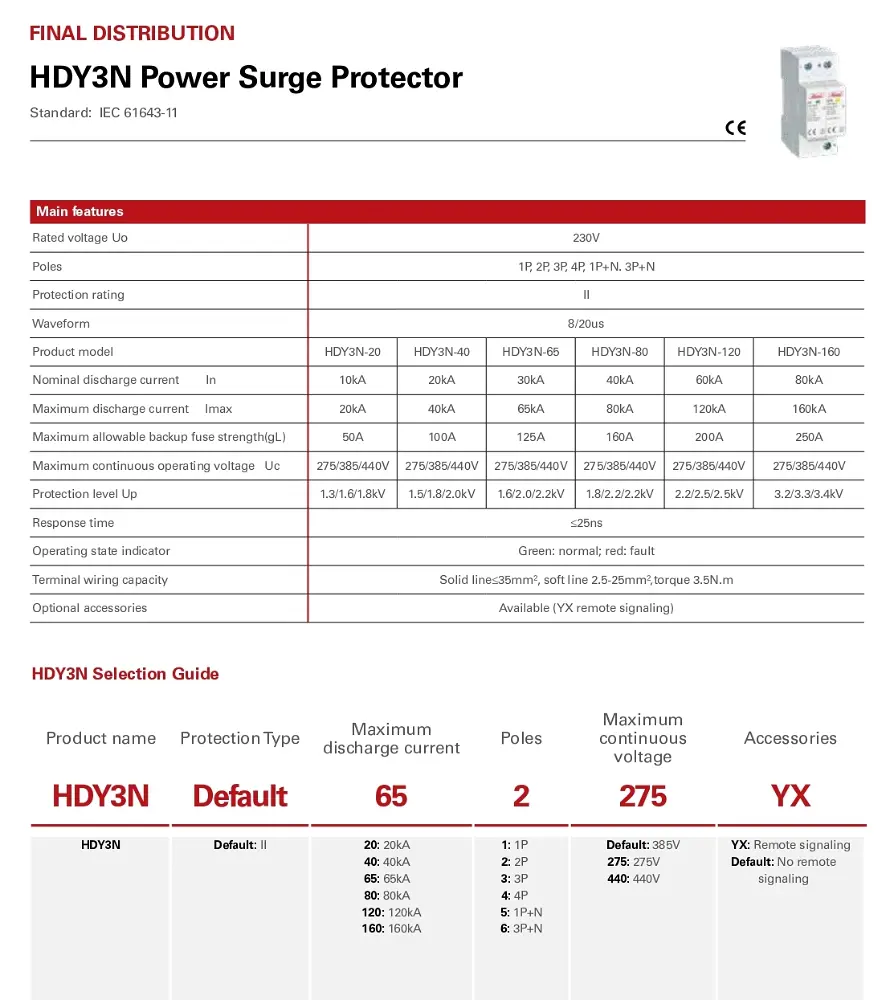

Các dòng sản phẩm SPD Himel HDY3N

Các mã trên đều nằm trong dòng HDY3N Type II, với cấu hình cực và khả năng chịu dòng xả khác nhau.

Ý nghĩa các mã hàng

Ví dụ:

HDY3N406

• HDY3N: Dòng SPD Himel.
• 40: Dòng xả cực đại 40kA.
• 6: Cấu hình 3P+N.
• Mặc định điện áp làm việc liên tục 385V (nếu không ghi khác).

Ứng dụng

HDY3N được sử dụng rộng rãi trong:

• Nhà ở cao cấp.
• Chung cư.
• Văn phòng.
• Khách sạn.
• Bệnh viện.
• Trung tâm dữ liệu.
• Nhà máy sản xuất.
• Trạm BTS.
• Hệ thống điện mặt trời.
• Tủ điều khiển công nghiệp.
• Tủ MSB.
• Tủ MDB.
• Tủ DB.

Vì sao nên lắp SPD Himel?

Bảo vệ thiết bị điện

Giảm nguy cơ hư hỏng cho:

• PLC
• Biến tần
• Servo
• Camera
• Máy tính
• UPS
• Thiết bị đo lường
• Thiết bị IoT

Giảm chi phí bảo trì

Hạn chế sự cố do quá áp, giảm thời gian dừng máy và chi phí thay thế thiết bị.

Dễ theo dõi tình trạng

Cửa sổ hiển thị màu:

• 🟢 Xanh: SPD hoạt động tốt.
• 🔴 Đỏ: Cần thay thế mô-đun SPD.

Có tiếp điểm báo trạng thái từ xa

Một số phiên bản hỗ trợ Remote Signaling (YX) để kết nối với PLC, BMS hoặc SCADA, giúp giám sát trạng thái SPD từ phòng điều khiển.

Hướng dẫn lựa chọn

Nhà ở

• 20kA
• 40kA

Văn phòng

• 40kA
• 65kA

Nhà máy

• 80kA
• 120kA

Trạm điện, tải quan trọng

• 160kA

Việc lựa chọn cần căn cứ vào:

• Mức độ rủi ro sét của khu vực.
• Cấu hình lưới điện (1 pha hoặc 3 pha).
• Yêu cầu bảo vệ của hệ thống.

Lưu ý khi lắp đặt

• Lắp SPD sau aptomat hoặc cầu chì bảo vệ theo khuyến nghị của nhà sản xuất.
• Dây nối tới thanh tiếp địa nên ngắn và thẳng nhất có thể để giảm điện cảm.
• Tiếp địa phải đạt yêu cầu kỹ thuật.
• Kiểm tra chỉ thị trạng thái định kỳ và thay thế khi chuyển sang màu đỏ.

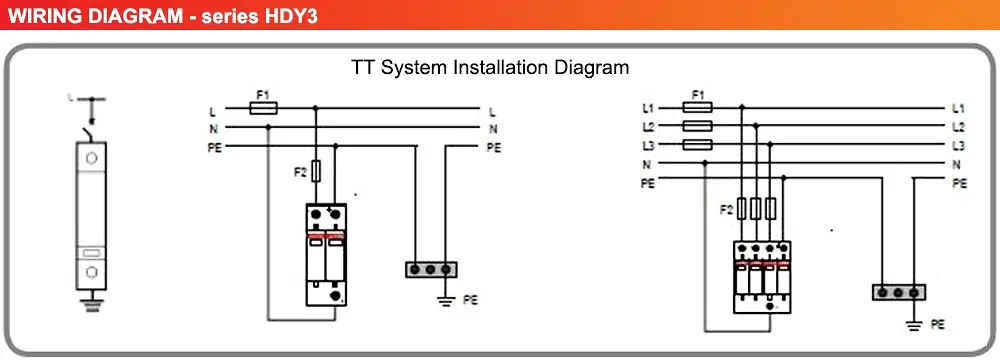

Catalog cũng cung cấp sơ đồ đấu nối cho các hệ thống TN-S, TN-C và TT, giúp lựa chọn phương án lắp đặt phù hợp với từng kiểu mạng điện.

Catalog-Himel-HDY3N

SPD-HDY3N-II-HIMEL.pdf
