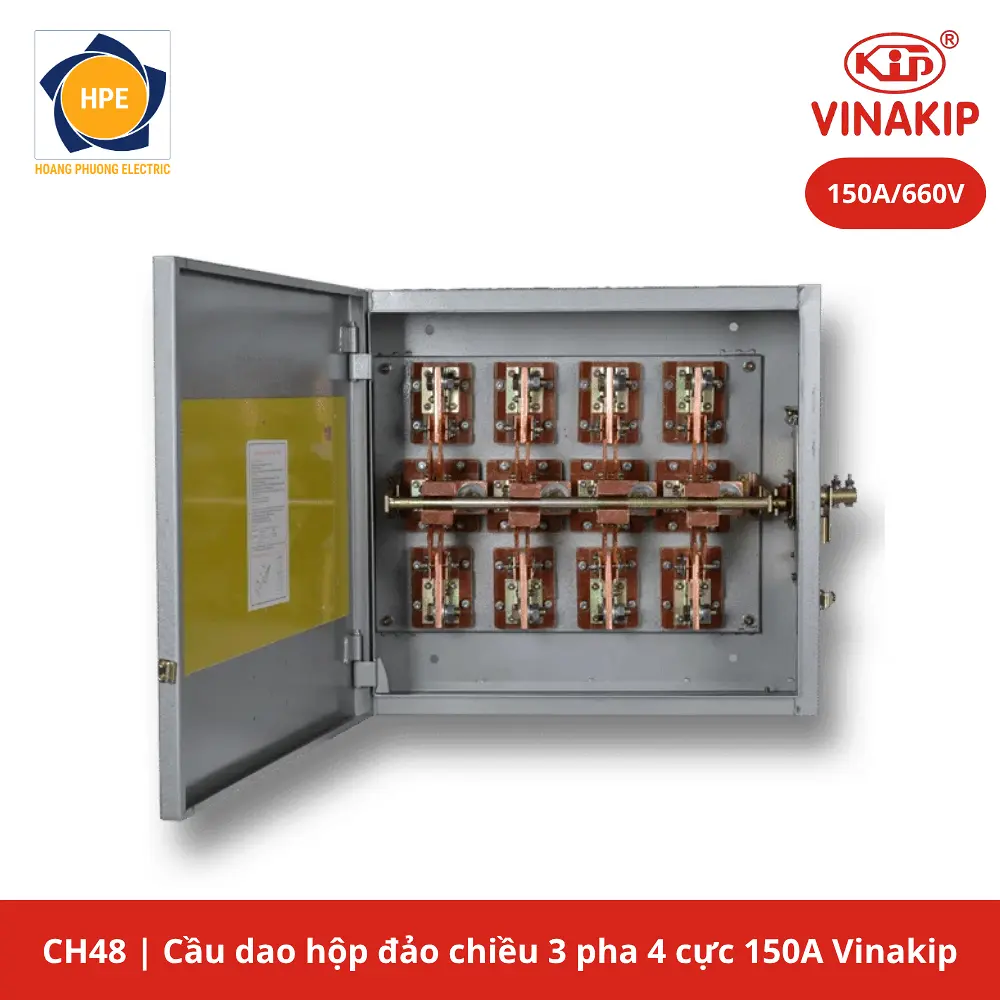

Cầu dao đảo chiều 3 pha 4 cực 150A Vinakip
Cầu dao hộp đảo chiều 3 pha 4 cực 150A Vinakip là thiết bị đóng cắt và chuyển đổi nguồn điện dạng hộp 4 cực, được thiết kế để chuyển đổi giữa hai nguồn điện hoặc đảo chiều vận hành trong hệ thống điện 3 pha 4 dây. Thiết bị cho phép đóng/cắt đồng thời 3 pha và dây trung tính (N), giúp cách ly hoàn toàn nguồn điện với tải, nâng cao độ an toàn trong quá trình vận hành và bảo trì.
Với dòng điện định mức 150A, kết cấu vỏ hộp chắc chắn và cơ cấu chuyển mạch bền bỉ, sản phẩm phù hợp sử dụng trong các hệ thống điện dân dụng, thương mại và công nghiệp. CH48 Vinakip là giải pháp lý tưởng cho các ứng dụng yêu cầu chuyển đổi nguồn hoặc đảo chiều an toàn, ổn định và đáng tin cậy.
Nguyên lý hoạt động của cầu dao hộp đảo chiều 3 pha 4 cực 150A Vinakip
Cầu dao hộp đảo chiều 3 pha 4 cực 150A Vinakip hoạt động theo cơ chế chuyển mạch cơ khí thủ công. Khi tay gạt được chuyển sang từng vị trí, các tiếp điểm bên trong sẽ thay đổi đường dẫn của dòng điện để lựa chọn một trong hai nguồn cấp hoặc thực hiện đảo thứ tự pha khi cần đảo chiều động cơ.
Với thiết kế 4 cực, thiết bị đóng/cắt đồng thời cả 3 pha và dây trung tính, giúp cách ly hoàn toàn hệ thống khỏi nguồn điện khi chuyển đổi hoặc bảo trì. Cơ cấu khóa cơ khí đảm bảo chỉ có một trạng thái hoạt động tại một thời điểm, ngăn ngừa việc đóng đồng thời hai nguồn, góp phần bảo vệ thiết bị và đảm bảo an toàn cho hệ thống điện.
Thông số kỹ thuật của cầu dao hộp đảo chiều 3 pha 4 cực
| Mã sản phẩm | CH48 |
| Tên sản phẩm | Cầu dao đảo chiều 3 pha 4 cực Vinakip |
| Điện áp định mức | 660V |
| Dòng điện định mức | 150A |
| Kích thước tổng thể | 365x480x160mm |
| Đầu cos | DL-16 DL-25 |
| Trọng lượng | 12 Kg |
| Xuất xứ | Việt Nam |
| Thương hiệu | Vinakip |
Kích thước của cầu dao 3 pha 4 cực 150A CH48
Sơ đồ đấu nối của cầu dao hộp đảo chiều 3 pha 4 cực Vinakip
Ứng dụng của cầu dao đảo chiều 3 pha 4 cực 150A Vinakip
- Chuyển đổi giữa nguồn điện lưới và máy phát điện
- Đảo chiều quay cho động cơ điện 3 pha
- Hệ thống điện 3 pha 4 dây yêu cầu ngắt cả dây trung tính
- Tủ điện điều khiển và tủ chuyển đổi nguồn (Changeover)
- Nhà xưởng, xí nghiệp và dây chuyền sản xuất
- Hệ thống bơm nước, quạt công nghiệp và các thiết bị cơ điện (M&E)
