Cầu dao 3 pha 150A Vinakip

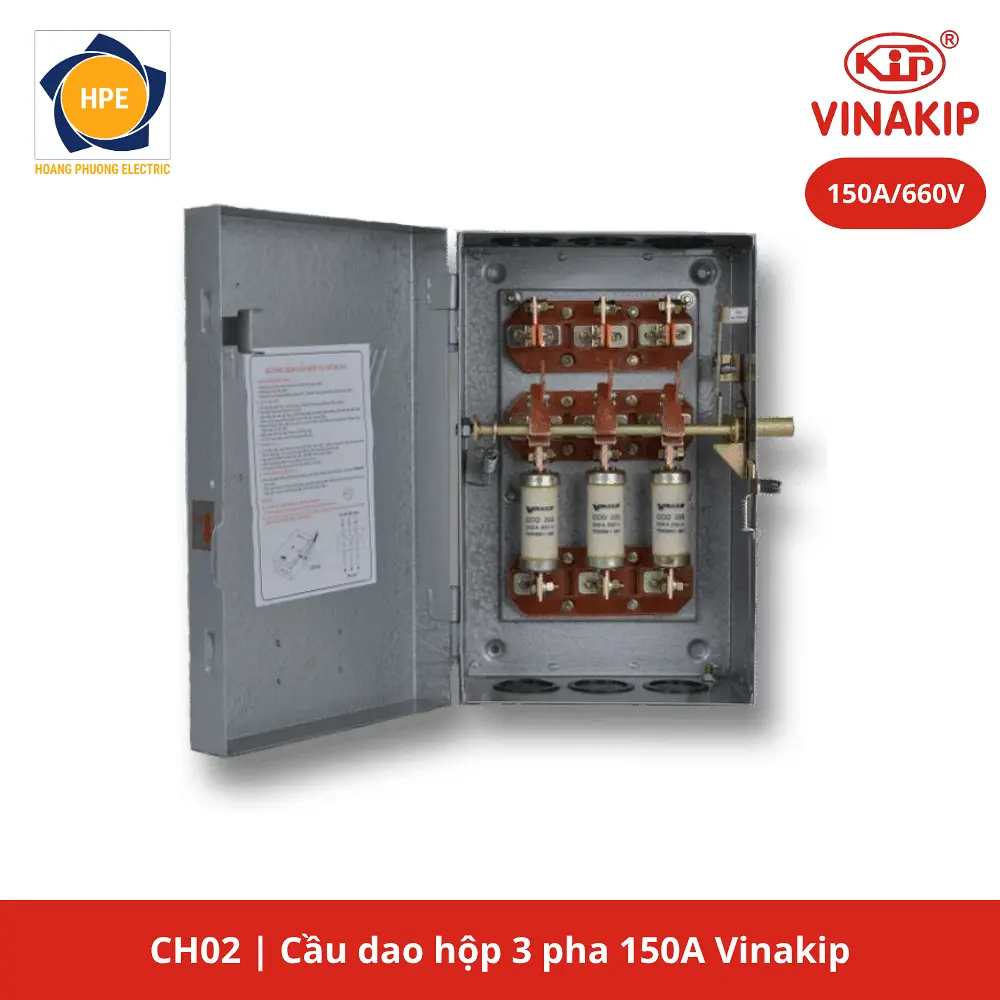

Cầu dao hộp 3 pha 150A Vinakip CH02 là thiết bị đóng cắt điện dạng hộp được thiết kế chuyên dụng cho hệ thống điện 3 pha trong dân dụng và công nghiệp. Sản phẩm có khả năng chịu tải 150A, kết cấu vỏ hộp chắc chắn, giúp bảo vệ các tiếp điểm bên trong khỏi bụi bẩn và tác động môi trường, từ đó nâng cao độ bền và độ an toàn khi vận hành.
Thiết bị được sử dụng để đóng/cắt nguồn điện thủ công, đồng thời hỗ trợ bảo vệ mạch điện khỏi tình trạng quá tải và ngắn mạch, giúp hệ thống vận hành ổn định hơn. Với thiết kế đơn giản, dễ lắp đặt và độ tin cậy cao, CH02 Vinakip là lựa chọn phù hợp cho tủ điện phân phối, nhà xưởng và các hệ thống điện công suất vừa.
Nguyên lý hoạt động của cầu dao hộp 3 pha 150A Vinakip
Cầu dao hộp 3 pha 150A Vinakip hoạt động theo cơ chế đóng/cắt cơ khí thủ công. Khi người vận hành gạt tay gạt về trạng thái ON, các tiếp điểm bên trong cầu dao được đóng lại đồng thời trên cả 3 pha, cho phép dòng điện đi qua và cấp nguồn cho tải. Ngược lại, khi gạt về OFF, các tiếp điểm tách rời hoàn toàn, ngắt dòng điện và cô lập tải khỏi nguồn điện.
Trong quá trình vận hành, thiết bị không có chức năng tự động bảo vệ như aptomat (MCB/MCCB), mà chủ yếu đóng vai trò cách ly và đóng cắt nguồn điện an toàn. Nhờ thiết kế tiếp điểm chắc chắn và cơ cấu truyền động đồng bộ 3 pha, cầu dao đảm bảo việc đóng/cắt diễn ra dứt khoát, giảm tia lửa điện và tăng độ an toàn khi thao tác.
Thông số kỹ thuật của cầu dao hộp 3 pha Vinakip
| Mã sản phẩm | CH02 |
| Tên sản phẩm | Cầu dao 3 pha Vinakip |
| Điện áp định mức | 660V |
| Dòng điện định mức | 150A |
| Kích thước tổng thể | 330x460x230mm |
| Đầu cos | DL-16 DL-25 |
| Trọng lượng | 8.5 Kg |
| Xuất xứ | Việt Nam |
| Thương hiệu | Vinakip |
Kích thước của cầu dao 3 pha 150A CH02
Sơ đồ đấu nối của cầu dao hộp 3 pha Vinakip
