Cầu đấu chia nguồn điện TE – ENTRELEC DBL Power Distribution Blocks 80A–550A
Cầu đấu chia nguồn điện TE thuộc dòng ENTRELEC DBL Power Distribution Blocks. Sản phẩm được thiết kế để phân phối nguồn trong tủ điện theo cách gọn và linh hoạt. Dòng DBL có thể chia một nguồn chính thành nhiều đầu ra. Ngoài ra, thiết bị còn có cấu hình nhiều cực và cấu hình gom nhiều đầu vào thành một đầu ra. Catalogue TE công bố dải DBL từ 80A đến 550A, với điện áp đến 1000V AC / 1500V DC theo IEC.

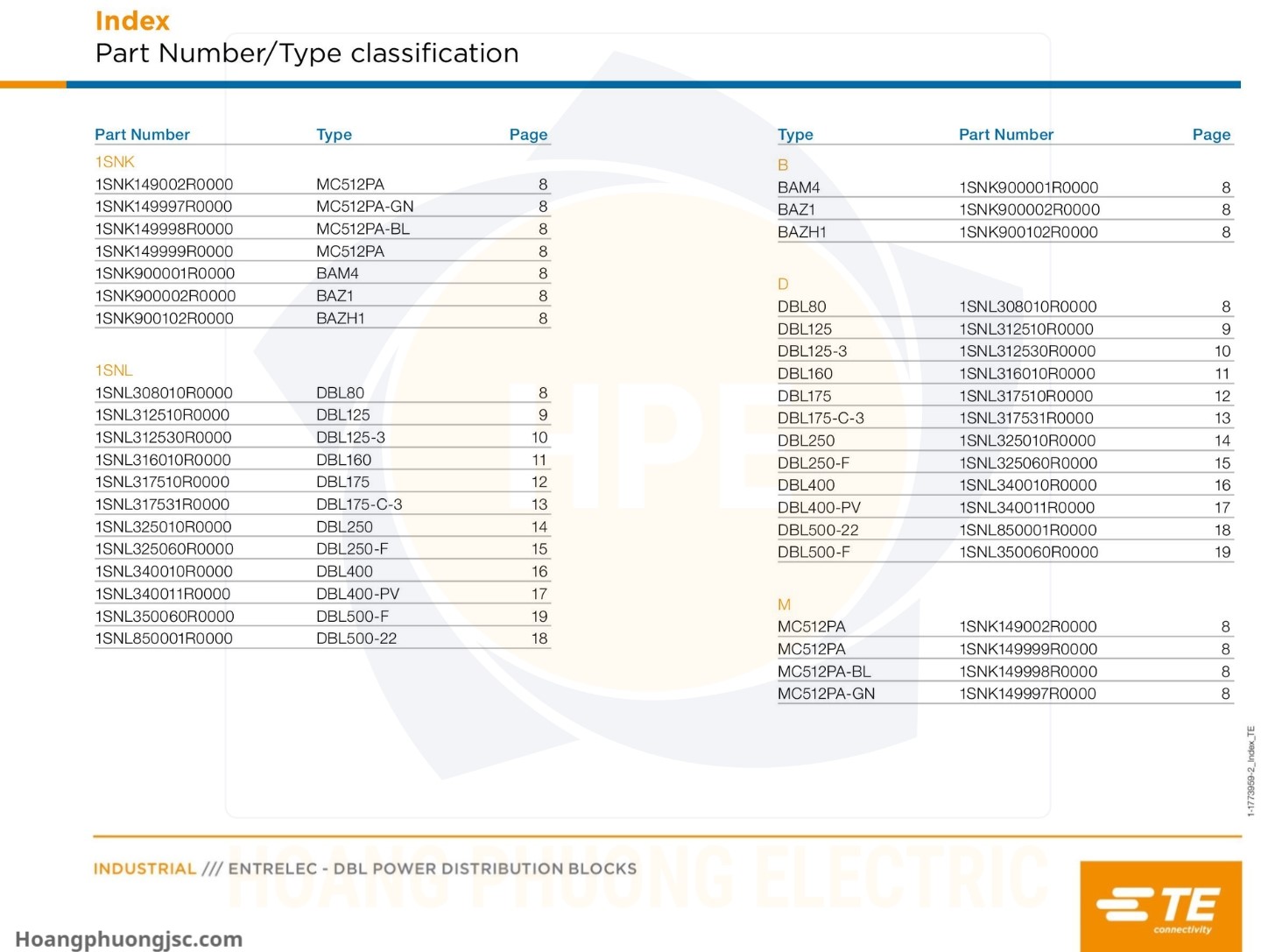

Dòng sản phẩm liên quan: DBL80 | DBL125 | DBL160 | DBL175 | DBL250 | DBL400 | DBL125-3 | DBL175-C-3 | DBL250-F | DBL500-F | DBL500-22 | DBL400-PV
Cầu đấu chia nguồn điện TE là gì?
Cầu đấu chia nguồn điện TE là thiết bị dùng để phân phối nguồn điện từ một đường nguồn sang nhiều nhánh khác nhau. Trong catalogue, TE sử dụng tên gọi DBL Power Distribution Blocks thuộc nhóm ENTRELEC Terminal Blocks.
Thiết bị đặc biệt hữu ích trong tủ điện có nhiều nhánh tải. Thay vì phải chế tạo một hệ thống thanh cái phức tạp, kỹ thuật viên có thể sử dụng DBL để tổ chức điểm đấu nối.
TE thiết kế dòng DBL theo dạng module nhỏ gọn. Sản phẩm có thể lắp trên DIN Rail hoặc trên tấm panel, tùy model và phương án thi công.
ENTRELEC DBL có 3 kiểu cấu hình chính
Một ưu điểm đáng chú ý của DBL là khả năng sử dụng linh hoạt. Theo catalogue TE, thiết bị hỗ trợ ba phương án cơ bản.
Single Pole Splitter dùng để chia một nguồn chính thành nhiều đầu ra.
Multiple Poles Splitter cho phép ghép các block để tạo cấu hình nhiều cực. Bộ ký hiệu L1, L2, L3, N, PE, + và − được cung cấp để hỗ trợ nhận diện.
Grouping hoạt động theo chiều ngược lại. Nhiều đầu vào có thể được gom về một đầu ra. Cấu hình này đặc biệt hữu ích cho một số ứng dụng điện mặt trời.

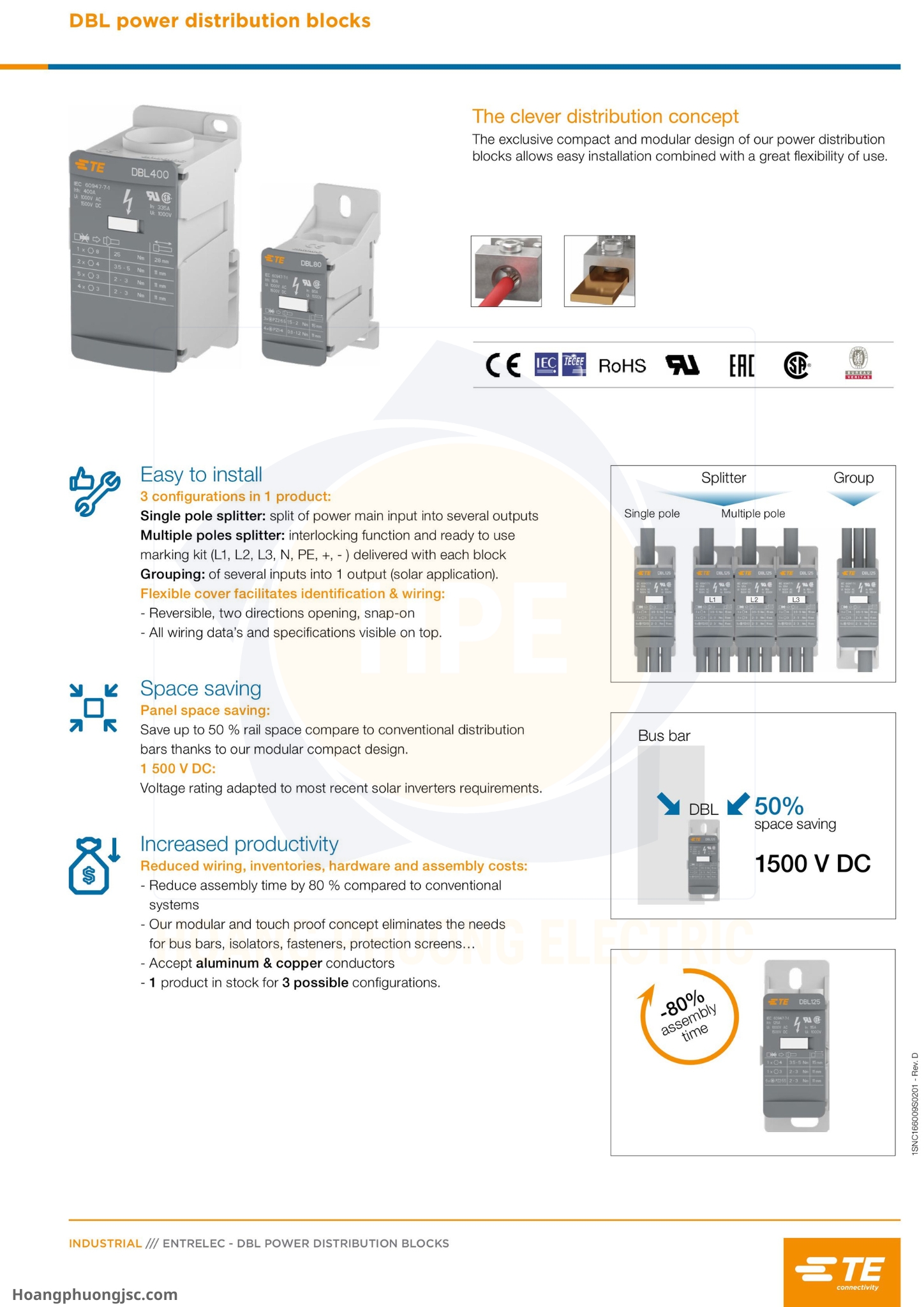

Ưu điểm của cầu chia nguồn TE DBL
Điểm mạnh của DBL không chỉ nằm ở khả năng chia điện. TE phát triển sản phẩm nhằm giảm số lượng linh kiện cần thiết trong tủ điện.
Catalogue cho biết thiết kế module của DBL có thể tiết kiệm tới 50% không gian trên rail so với hệ thống phân phối truyền thống.
TE cũng công bố khả năng giảm tới 80% thời gian lắp ráp. Thiết kế touch-proof giúp giảm nhu cầu sử dụng thêm thanh cái, bộ cách điện, chi tiết bắt giữ và màn che bảo vệ.
Một lợi thế khác là khả năng sử dụng với dây dẫn đồng và nhôm theo thông số của từng model. Điều này mở rộng phạm vi ứng dụng trong tủ điện công nghiệp.
Các dòng cầu đấu chia nguồn điện TE phổ biến
Catalogue DBL có nhiều model và cấu hình khác nhau. Dải single-pole tiêu chuẩn trải từ DBL80 đến DBL400. Ngoài ra còn có các model chuyên dụng cho thanh dẫn dẹt, ba cực và Solar.

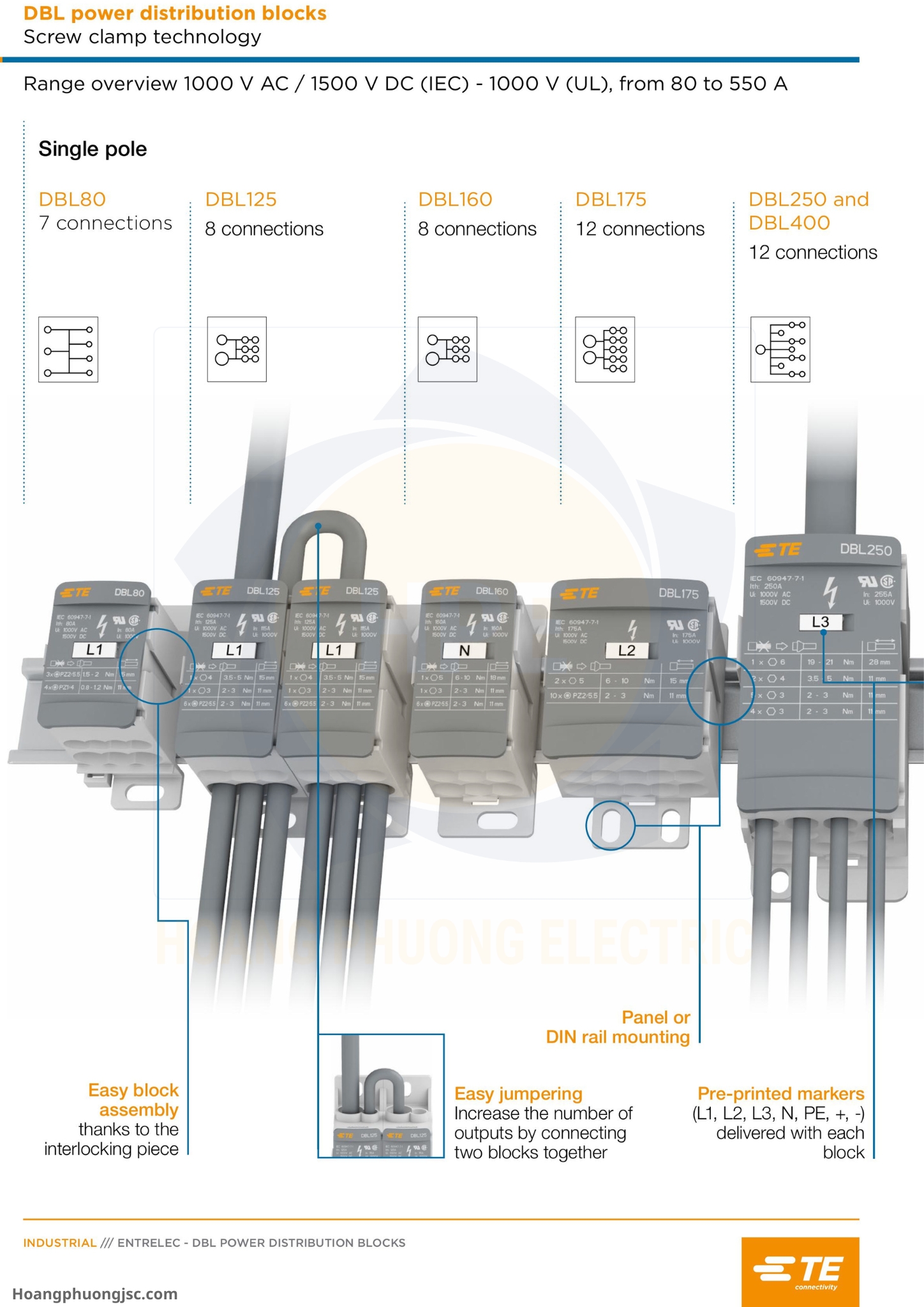

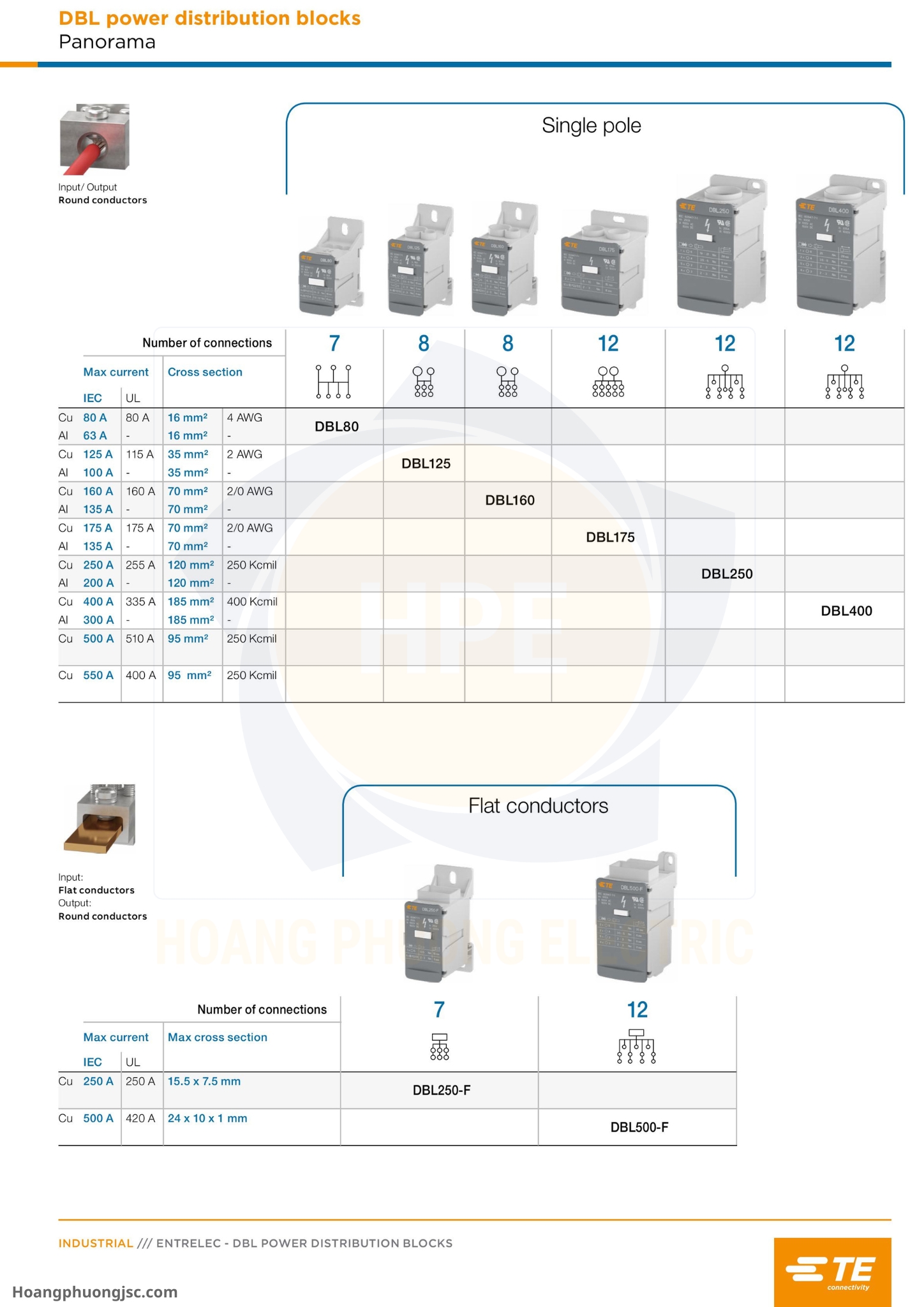

| Model | Dòng tối đa IEC với dây đồng | Tiết diện tối đa | Số kết nối |
|---|---|---|---|
| DBL80 | 80A | 16 mm² | 7 |
| DBL125 | 125A | 35 mm² | 8 |
| DBL160 | 160A | 70 mm² | 8 |
| DBL175 | 175A | 70 mm² | 12 |
| DBL250 | 250A | 120 mm² | 12 |
| DBL400 | 400A | 185 mm² | 12 |
Các giá trị trên là thông số IEC đối với dây đồng được tổng hợp trực tiếp từ bảng Panorama của catalogue.
Lưu ý: Catalogue có các cấu hình khác đạt dòng lớn hơn, vì vậy toàn bộ họ sản phẩm DBL được TE giới thiệu trong phạm vi 80–550A. Không nên hiểu rằng DBL400 là model lớn nhất của toàn bộ danh mục.
Catalogue TE Connectivity / Entrelec
Cầu chia nguồn TE DBL80 – 80A

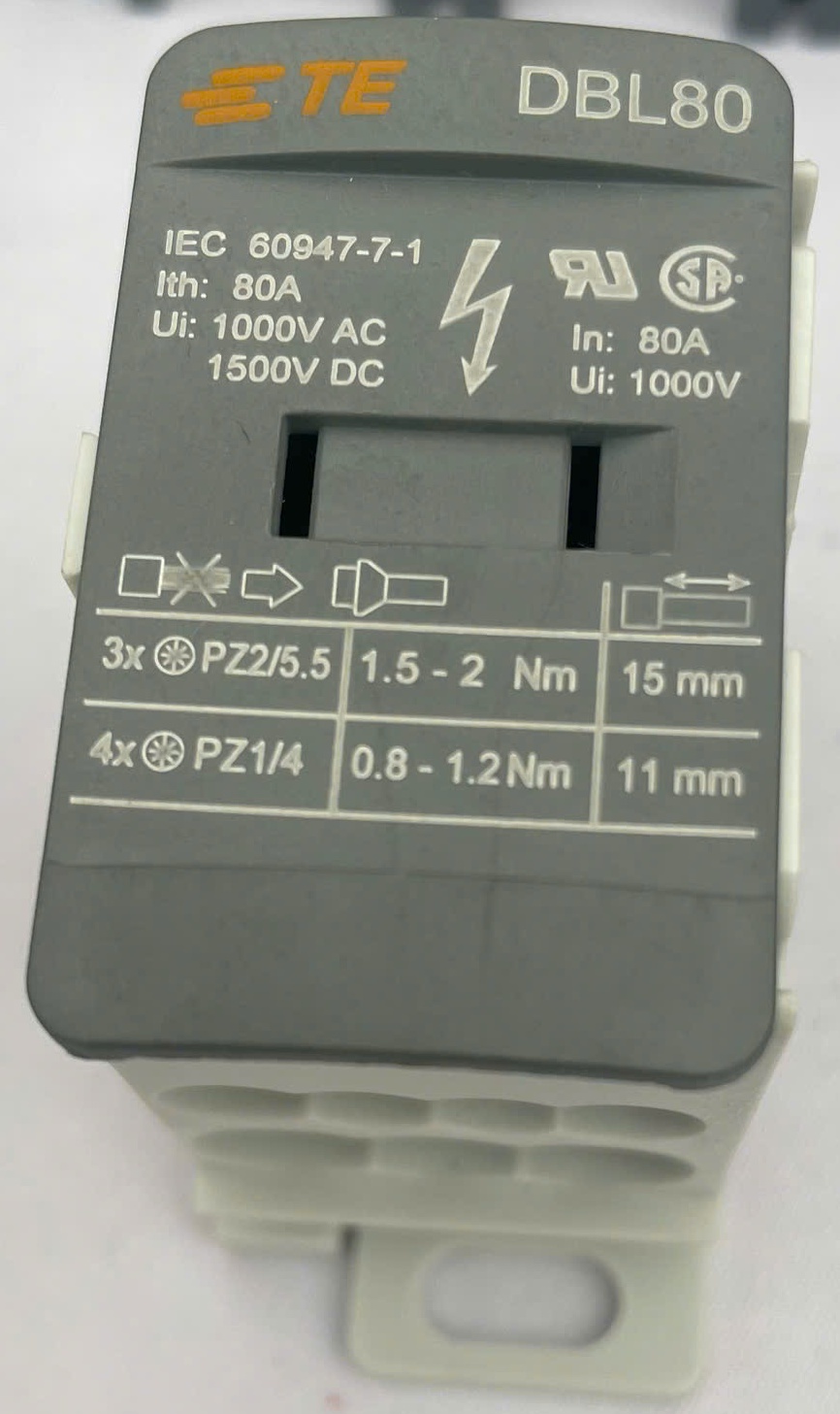

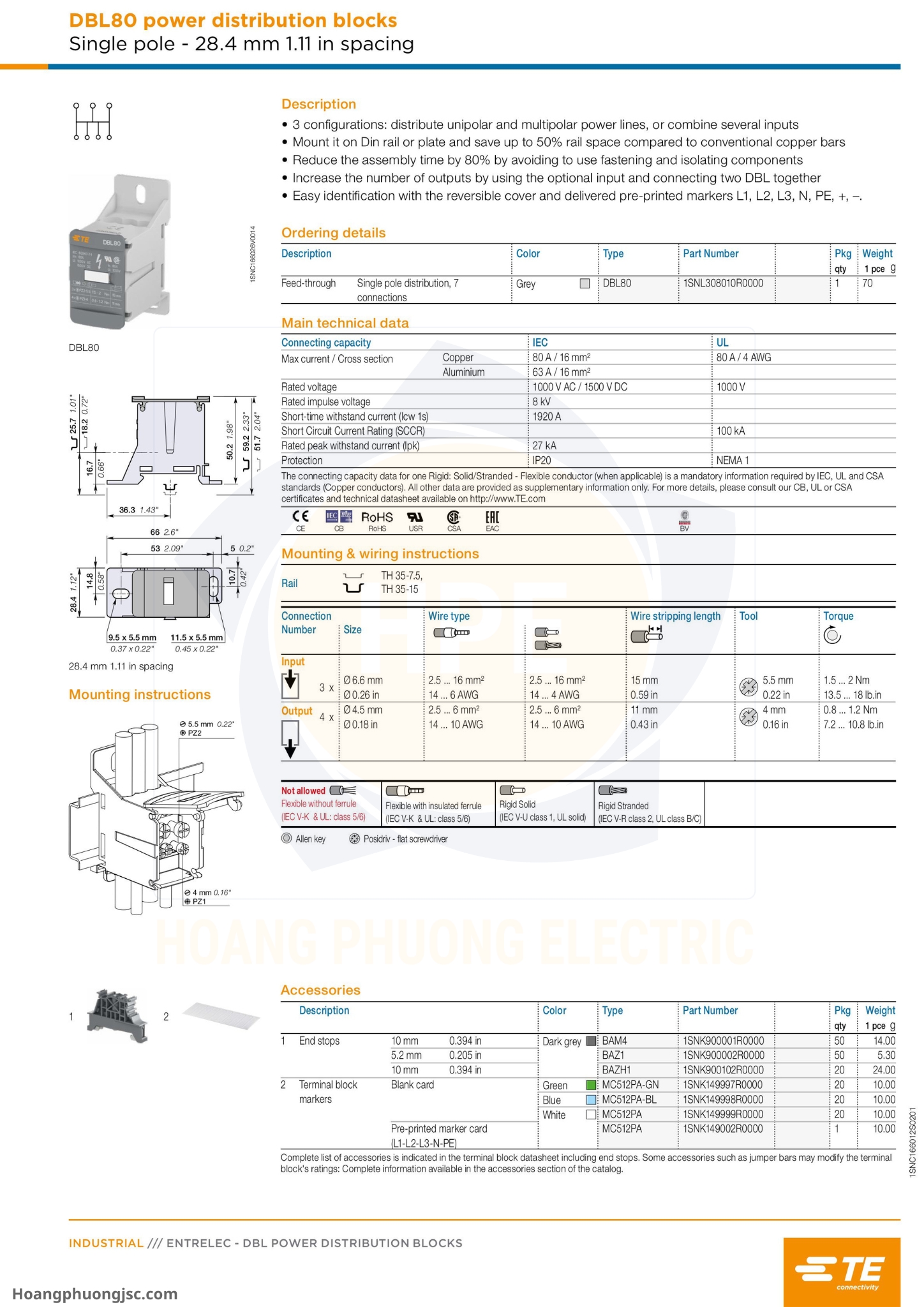

DBL80 là model nhỏ trong dòng DBL. Thiết bị có cấu hình single-pole với 7 kết nối.
Theo IEC, DBL80 đạt tối đa 80A với dây đồng 16 mm². Với dây nhôm, catalogue công bố mức 63A/16 mm². Điện áp định mức đạt 1000V AC hoặc 1500V DC theo IEC.
DBL80 phù hợp với các tủ phân phối nhỏ và những vị trí cần chia một đường nguồn thành nhiều nhánh.
Cầu chia nguồn TE DBL125 – 125A

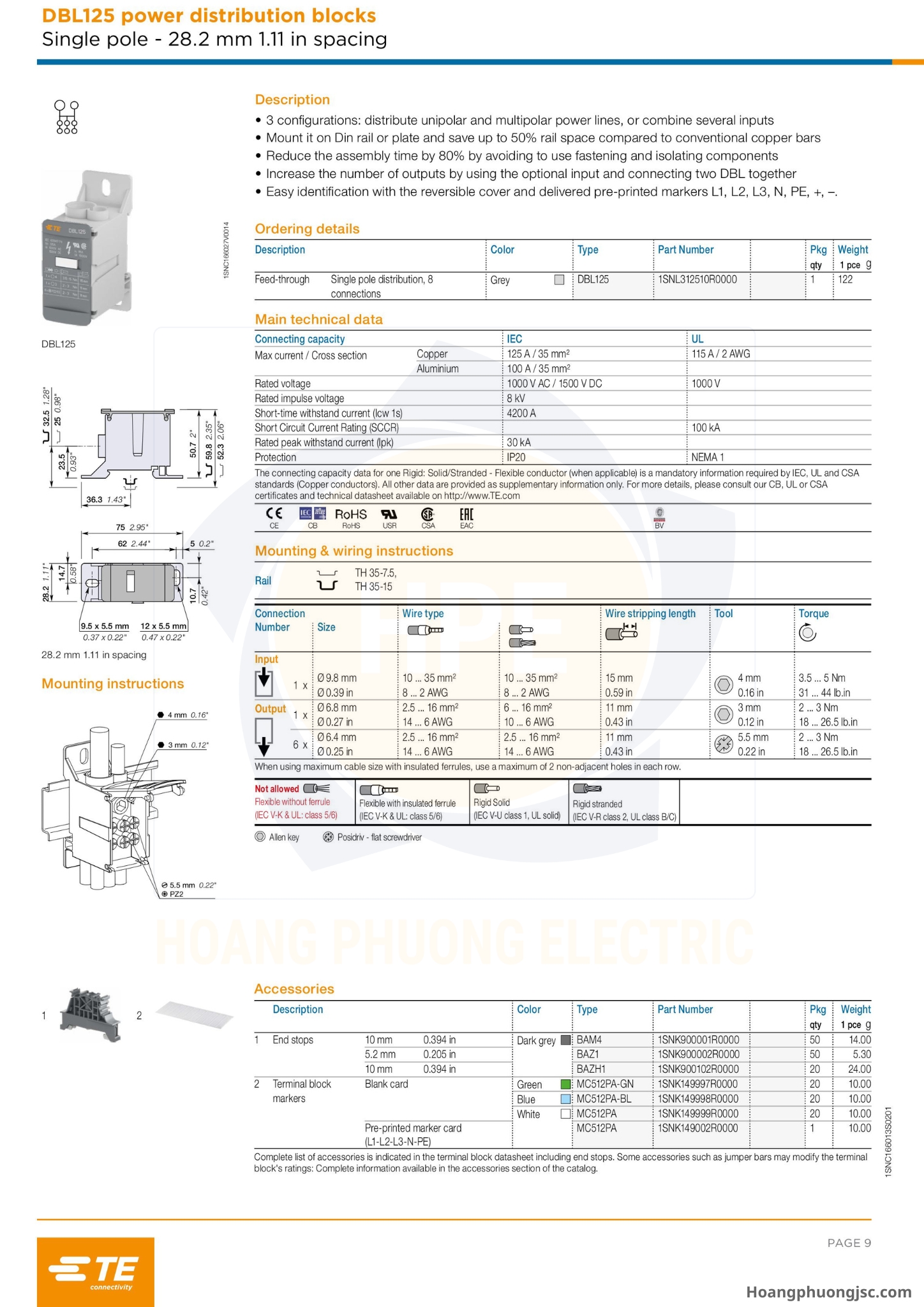

DBL125 có 8 kết nối. Dòng tối đa theo IEC với dây đồng là 125A, tiết diện tối đa 35 mm².
Thiết bị cũng hỗ trợ dây nhôm đến 100A/35 mm² theo thông số catalogue. Điện áp định mức đạt 1000V AC / 1500V DC theo IEC.
DBL125 là lựa chọn phù hợp cho nhiều tủ phân phối hạ thế và tủ máy.

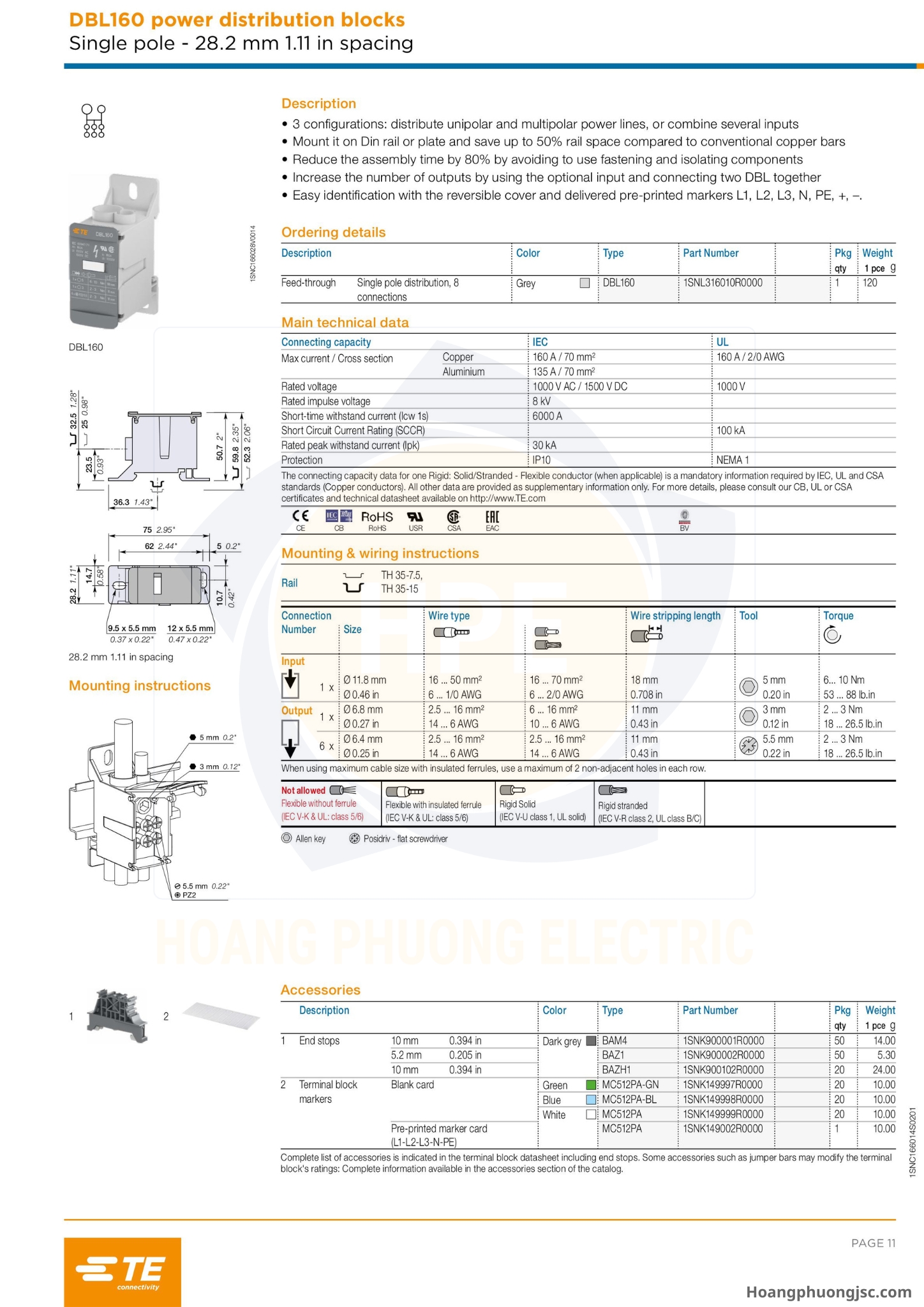

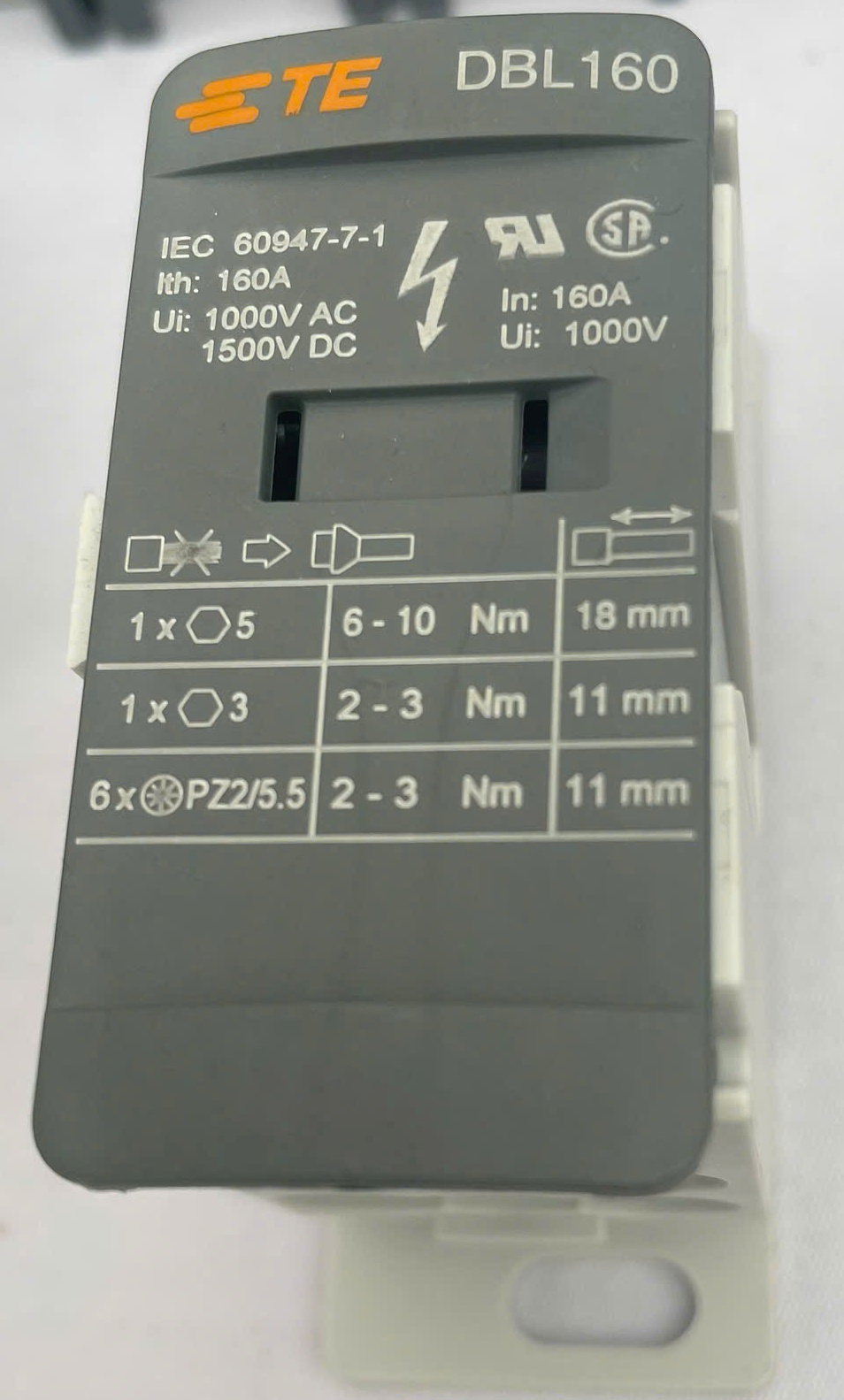

Cầu chia nguồn TE DBL160 – 160A
Với nhu cầu dòng lớn hơn, có thể sử dụng DBL160.
Model này có 8 kết nối. Dòng tối đa với dây đồng đạt 160A, tiết diện tới 70 mm². Với dây nhôm, thông số catalogue là 135A/70 mm².

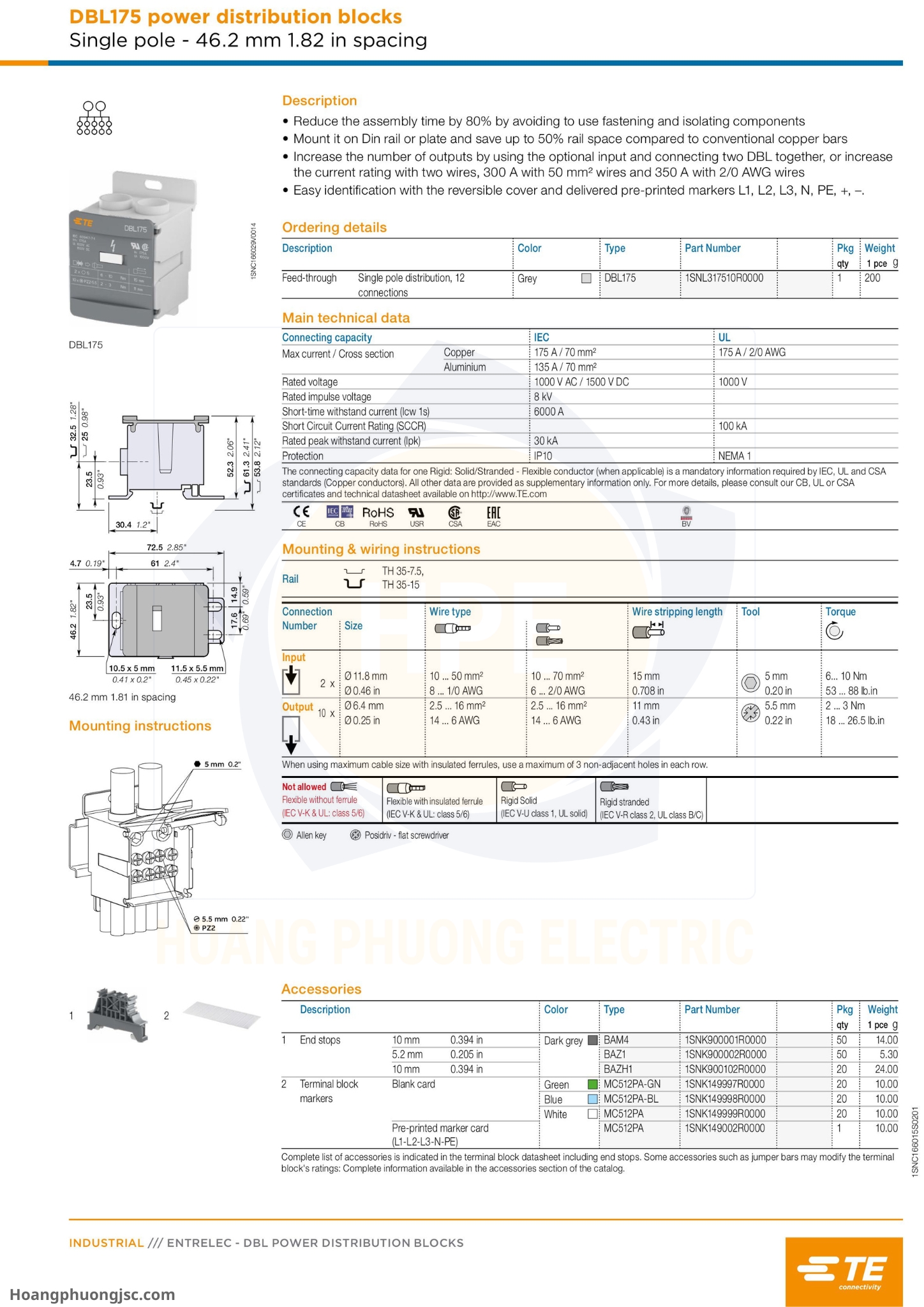

Cầu chia nguồn TE DBL175 – 175A

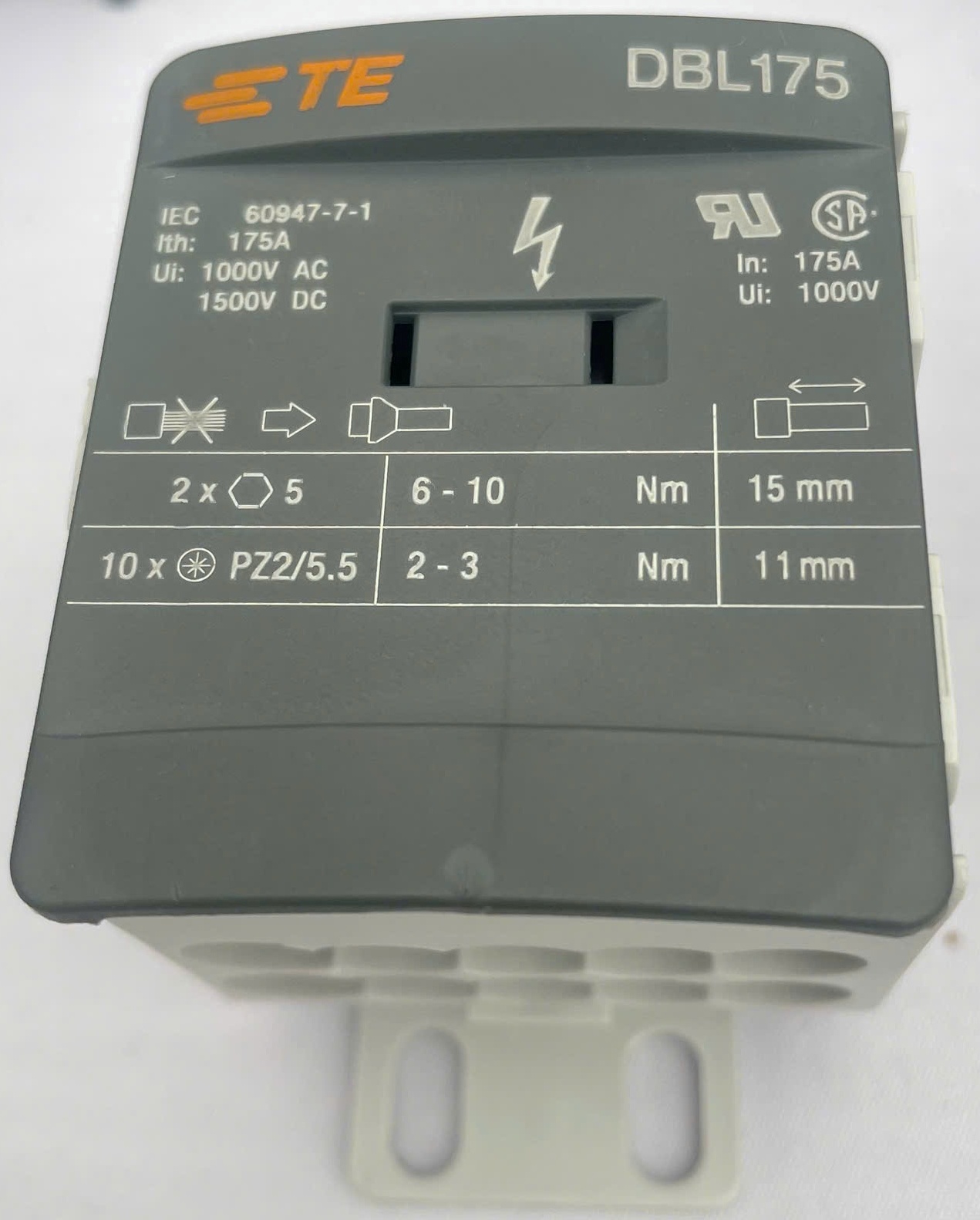

DBL175 tăng số lượng kết nối lên 12 điểm. Dòng tối đa theo IEC với dây đồng đạt 175A/70 mm².
TE cũng cho phép mở rộng số đầu ra bằng cách kết nối hai block. Catalogue còn mô tả khả năng tăng mức dòng với phương án hai dây trong điều kiện được chỉ định.
Cầu chia nguồn TE DBL250 – 250A

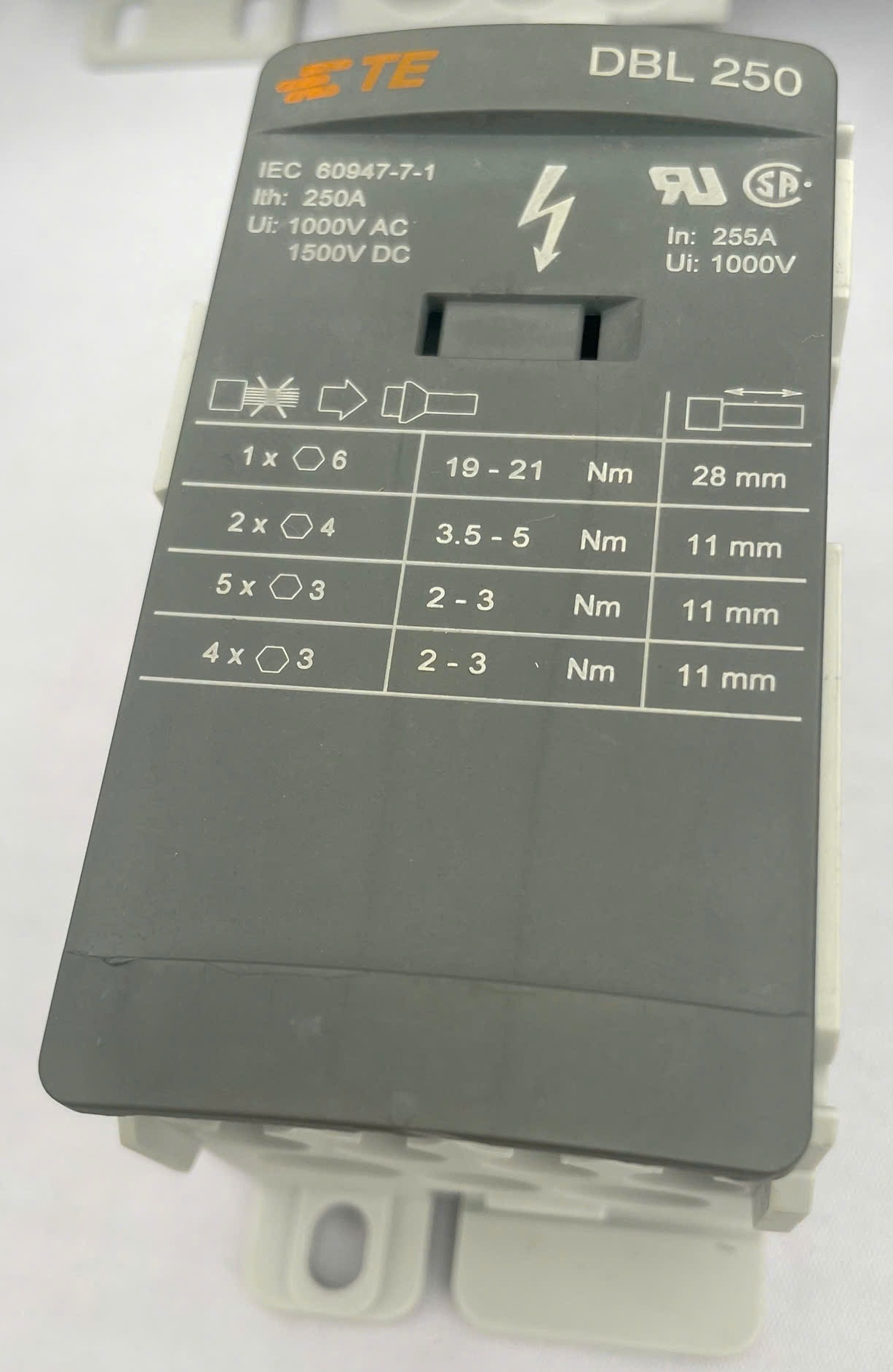

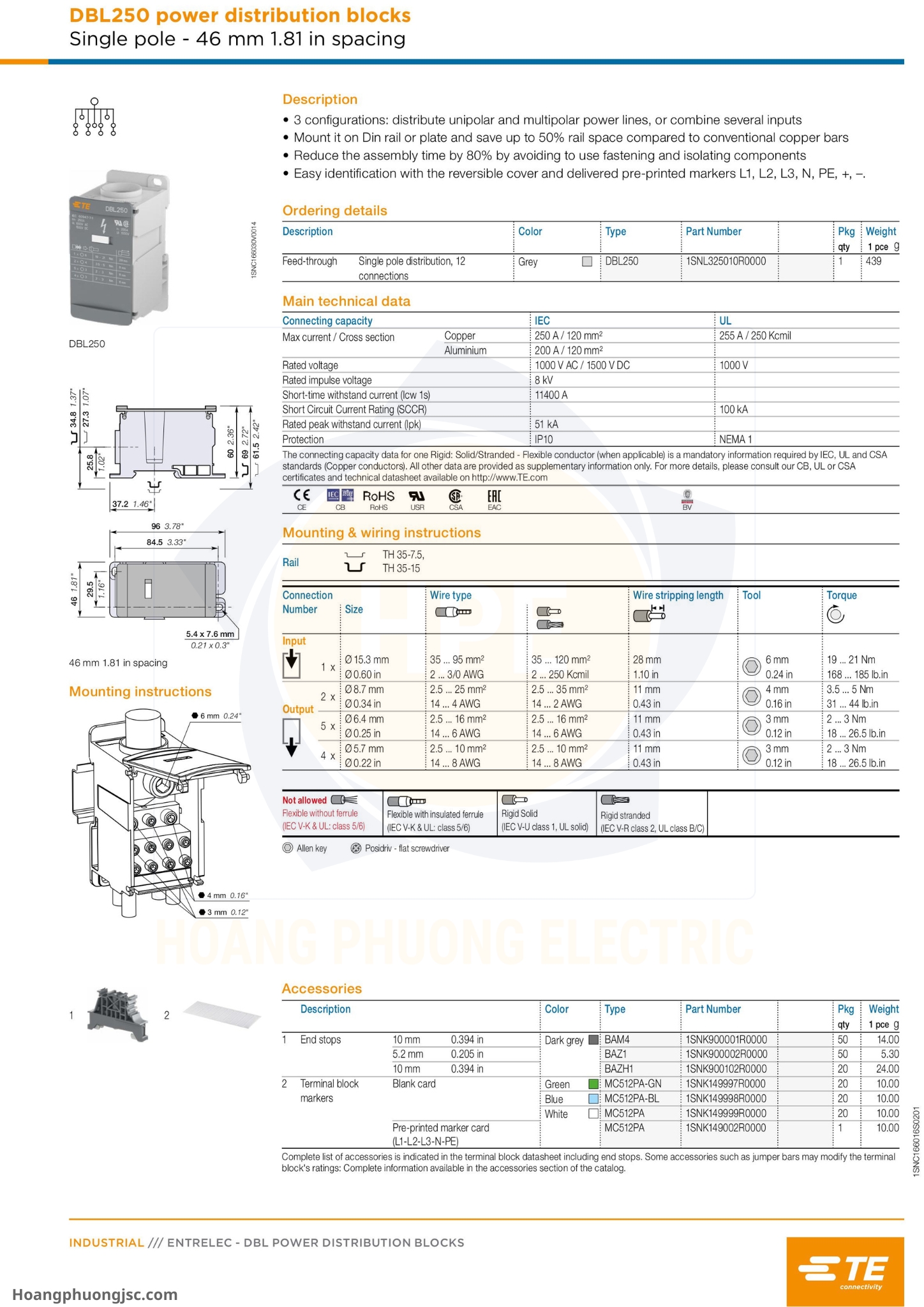

DBL250 dành cho những hệ thống phân phối có dòng lớn hơn. Thiết bị có 12 kết nối.
Theo IEC, model này đạt 250A với dây đồng, tiết diện tối đa 120 mm². Với dây nhôm, mức được công bố là 200A/120 mm².
Đây là model đáng chú ý cho tủ phân phối công nghiệp, nơi cần chia nguồn lớn thành nhiều nhánh nhỏ.

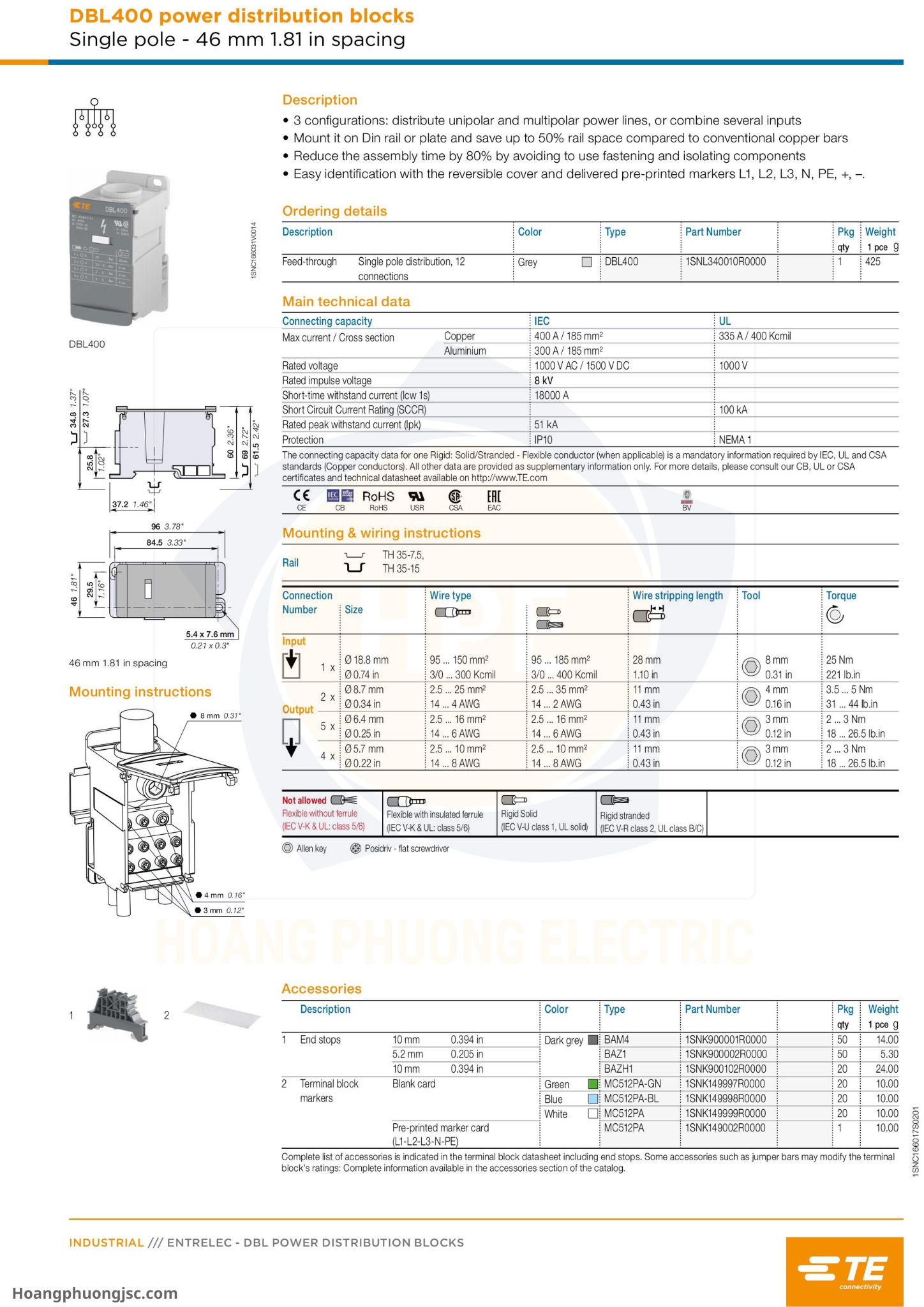

Cầu chia nguồn TE DBL400 – 400A
DBL400 là một trong những model công suất lớn của nhóm single-pole.
Theo bảng tổng hợp của TE, DBL400 đạt 400A theo IEC với dây đồng 185 mm². Phiên bản dùng dây nhôm được công bố ở mức 300A/185 mm².
Các phiên bản đặc biệt của TE ENTRELEC DBL
Ngoài các model single-pole, TE phát triển nhiều cấu hình chuyên dụng.

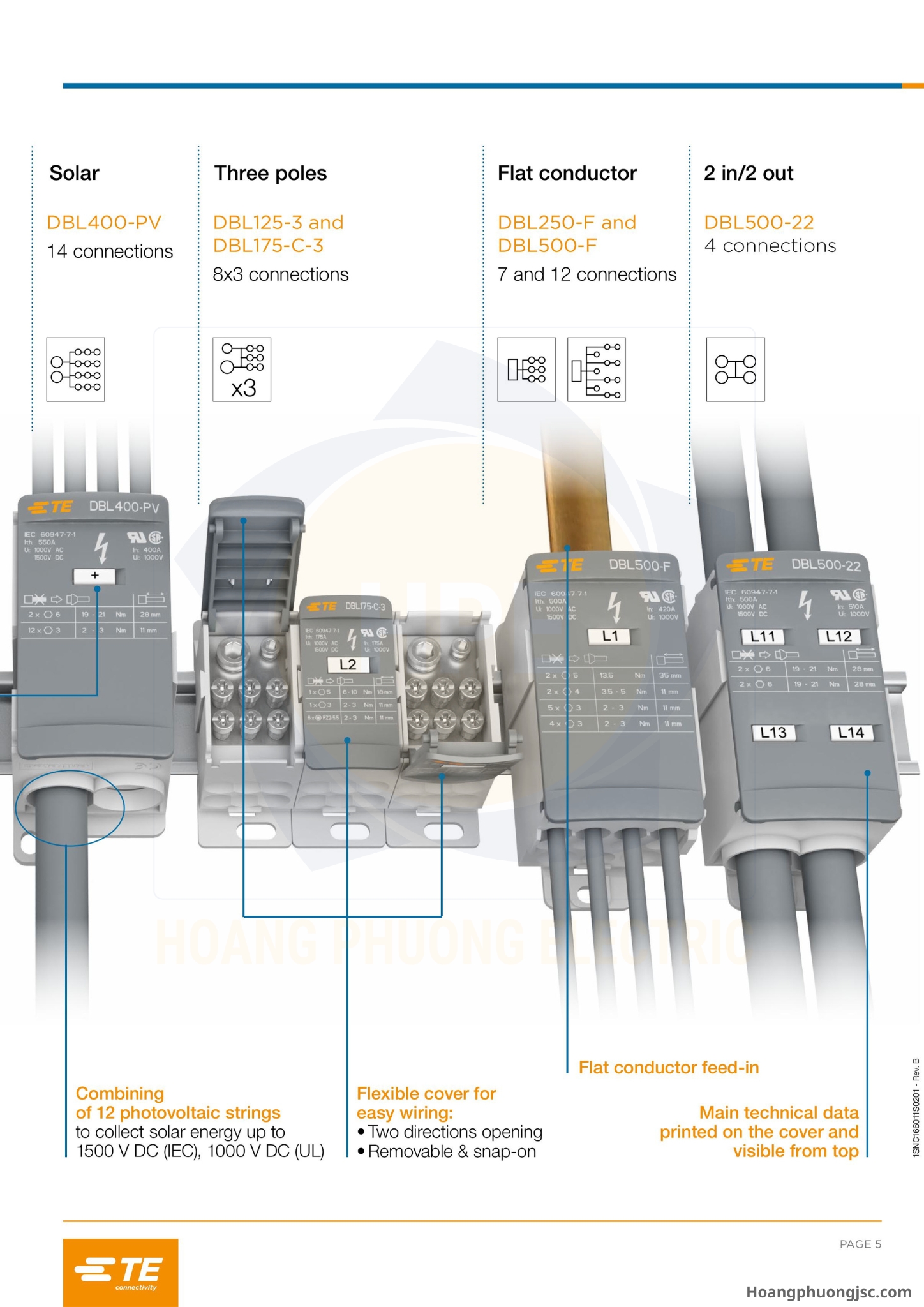

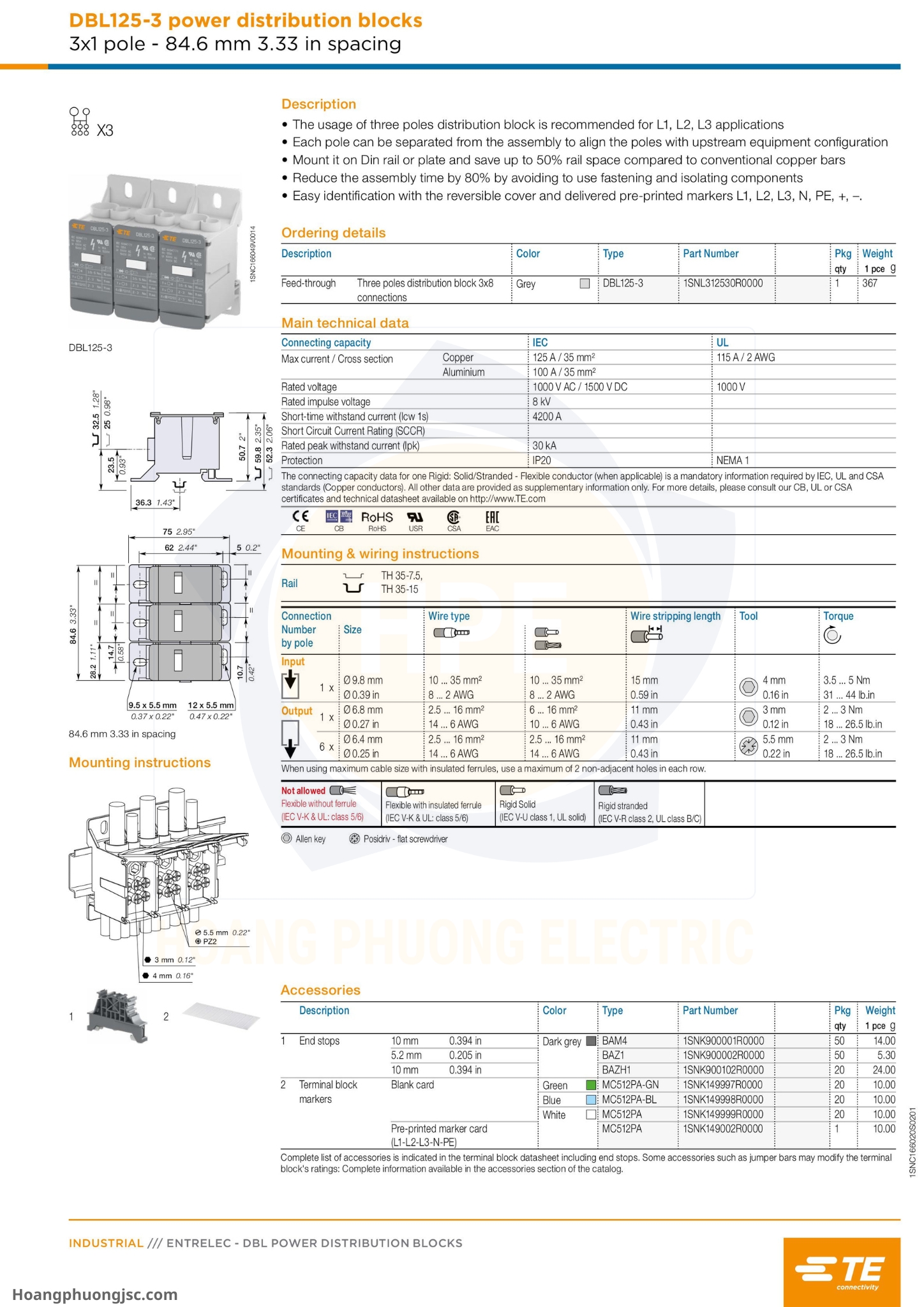

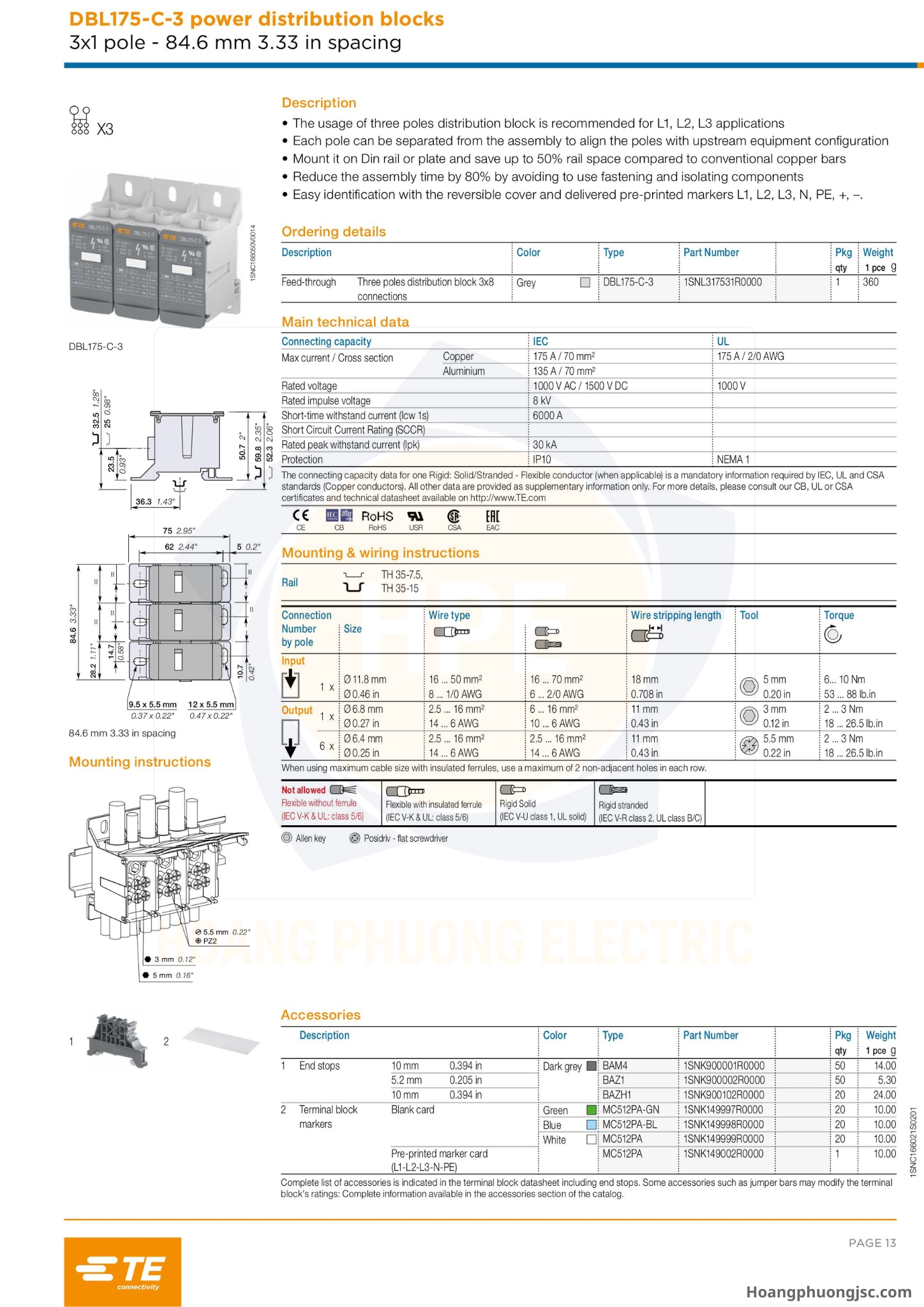

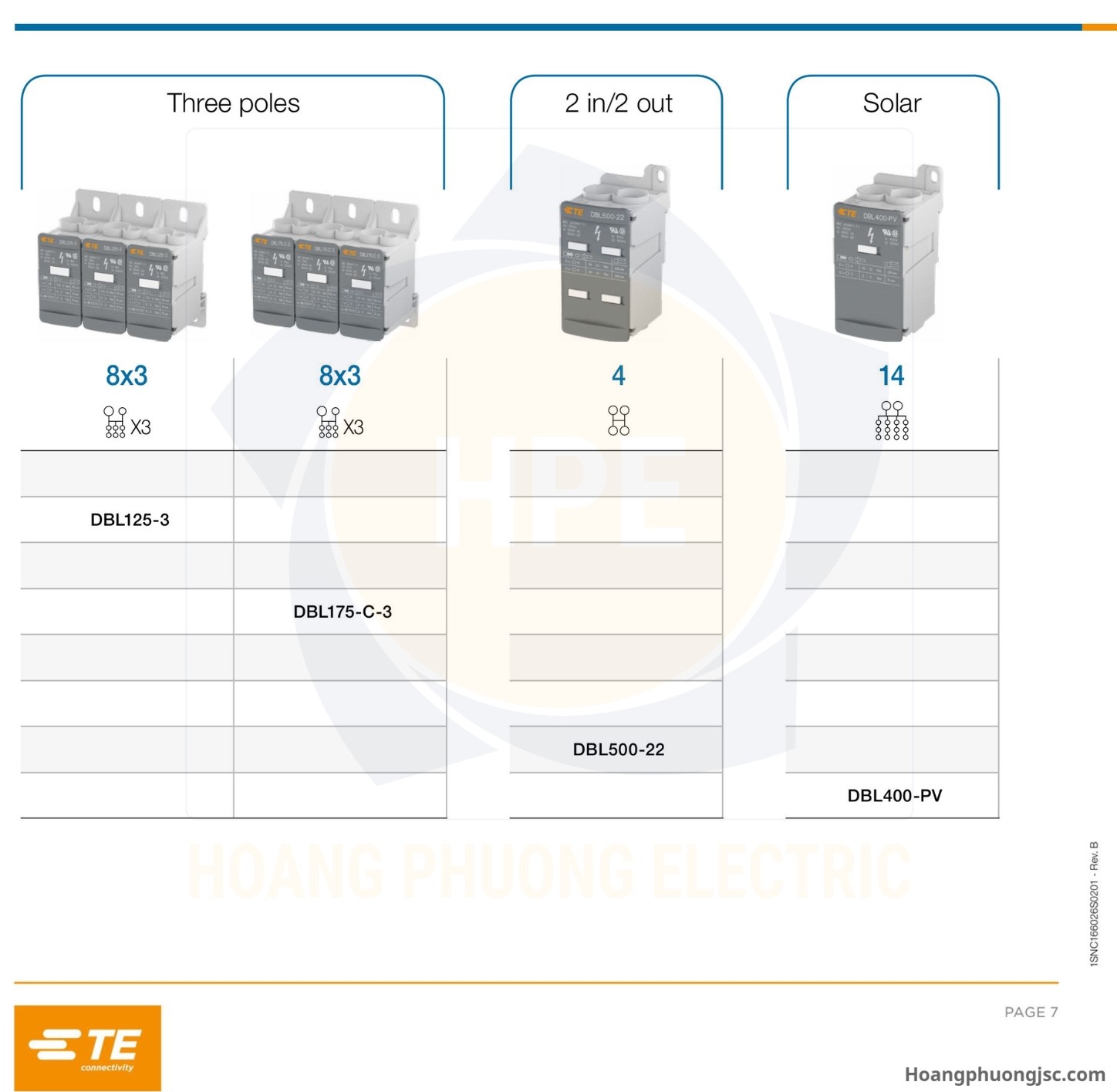

DBL125-3 và DBL175-C-3 là các phiên bản ba cực. Chúng phù hợp với ứng dụng L1, L2 và L3. Mỗi cực có thể tách khỏi cụm để căn chỉnh với thiết bị phía nguồn.

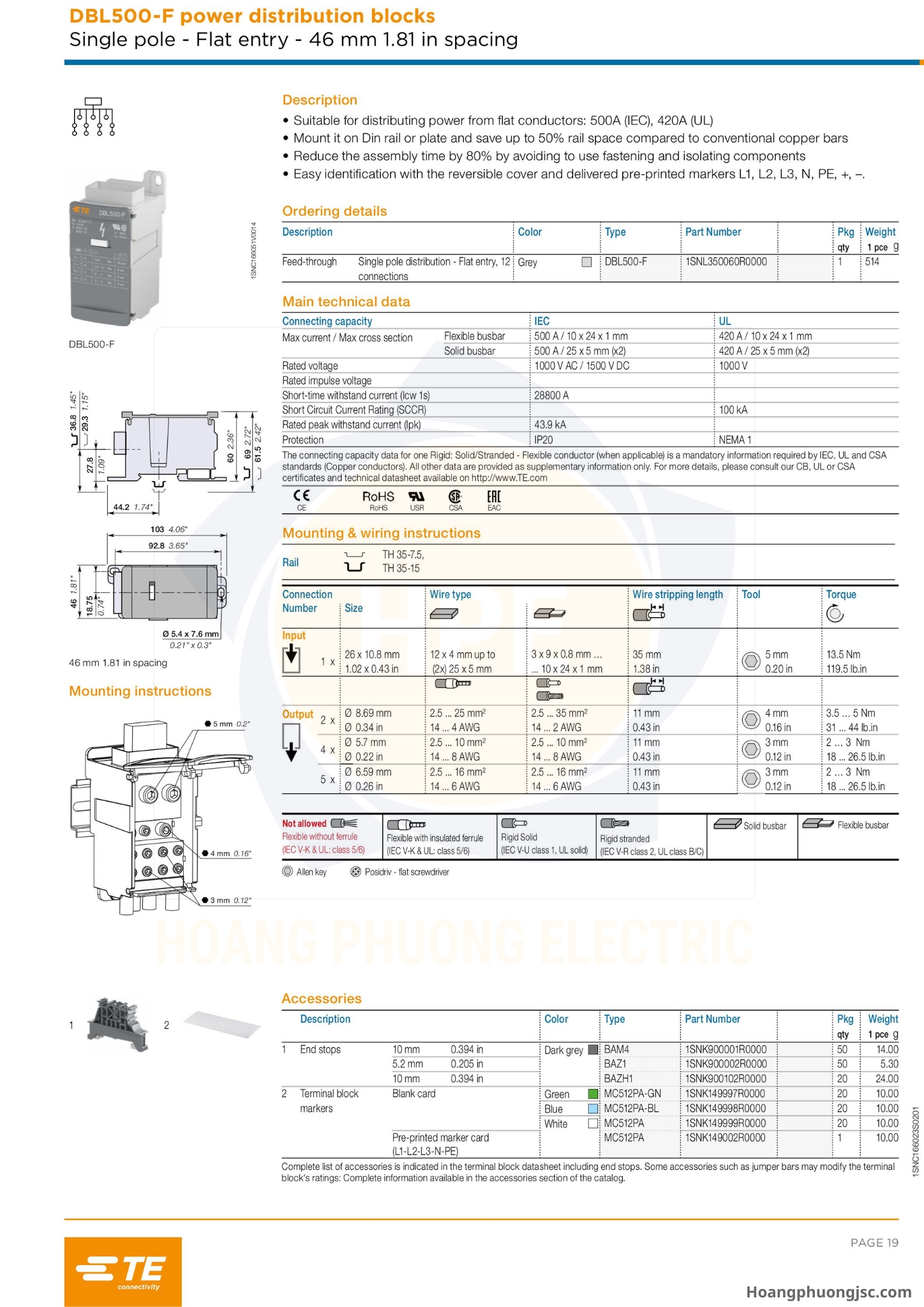

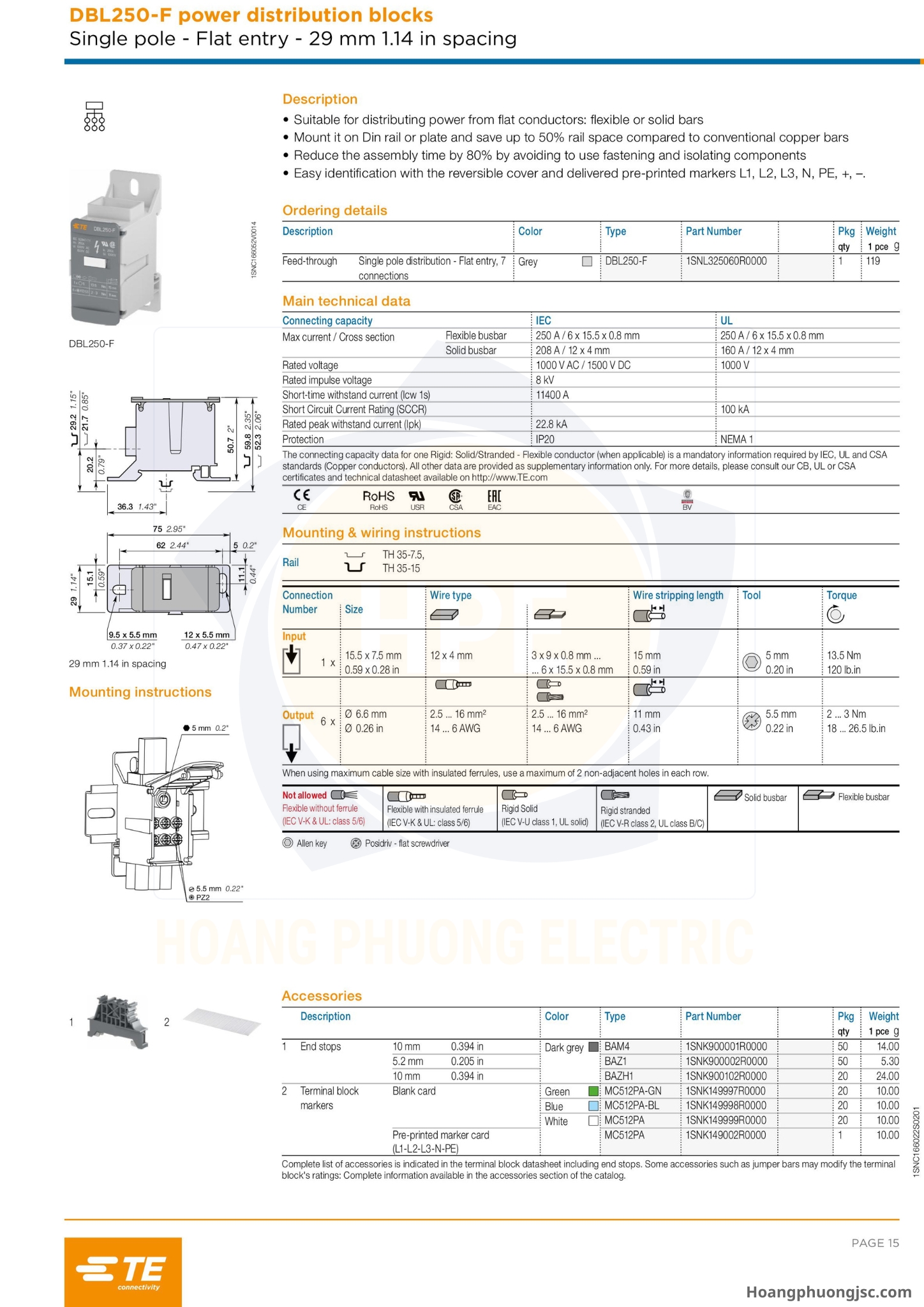

DBL250-F và DBL500-F sử dụng đầu vào dạng flat conductor. Đây là giải pháp đáng chú ý khi hệ thống sử dụng thanh dẫn dẹt thay cho dây tròn.

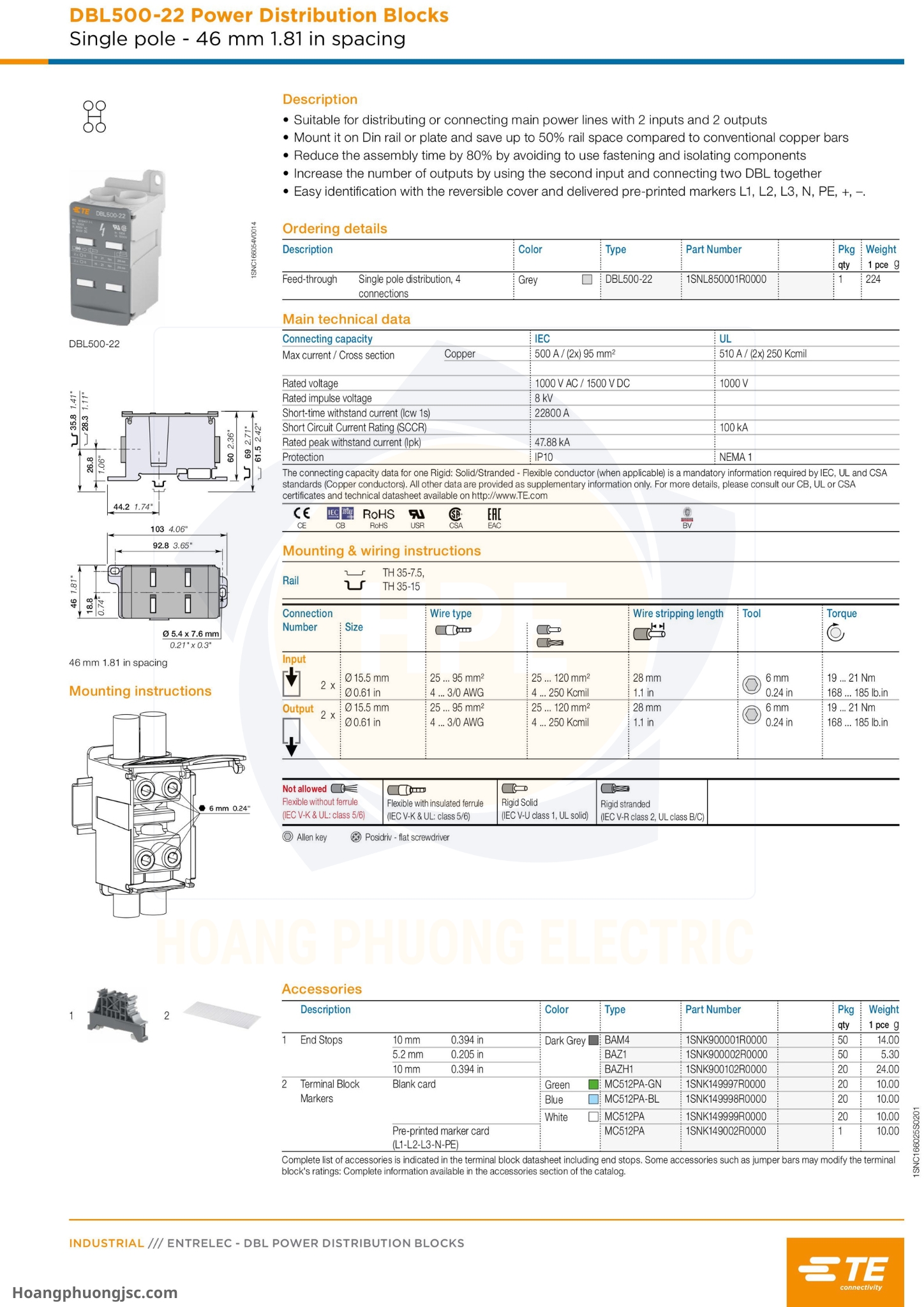

DBL500-22 có cấu hình 2 input / 2 output. Model này phù hợp với các phương án phân phối nguồn đặc biệt.
DBL400-PV – Cầu chia nguồn TE cho điện mặt trời

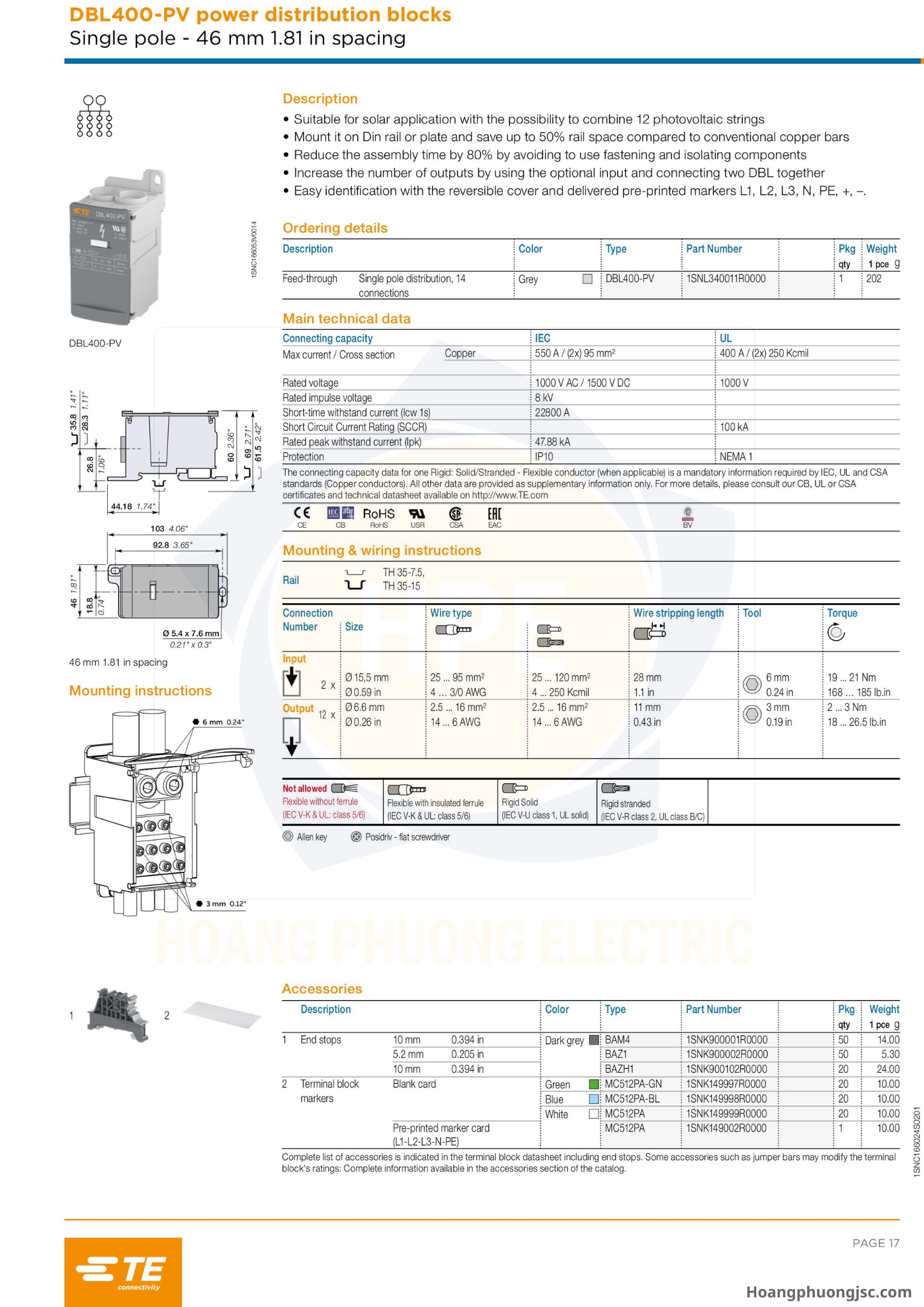

TE còn phát triển DBL400-PV dành riêng cho Solar.

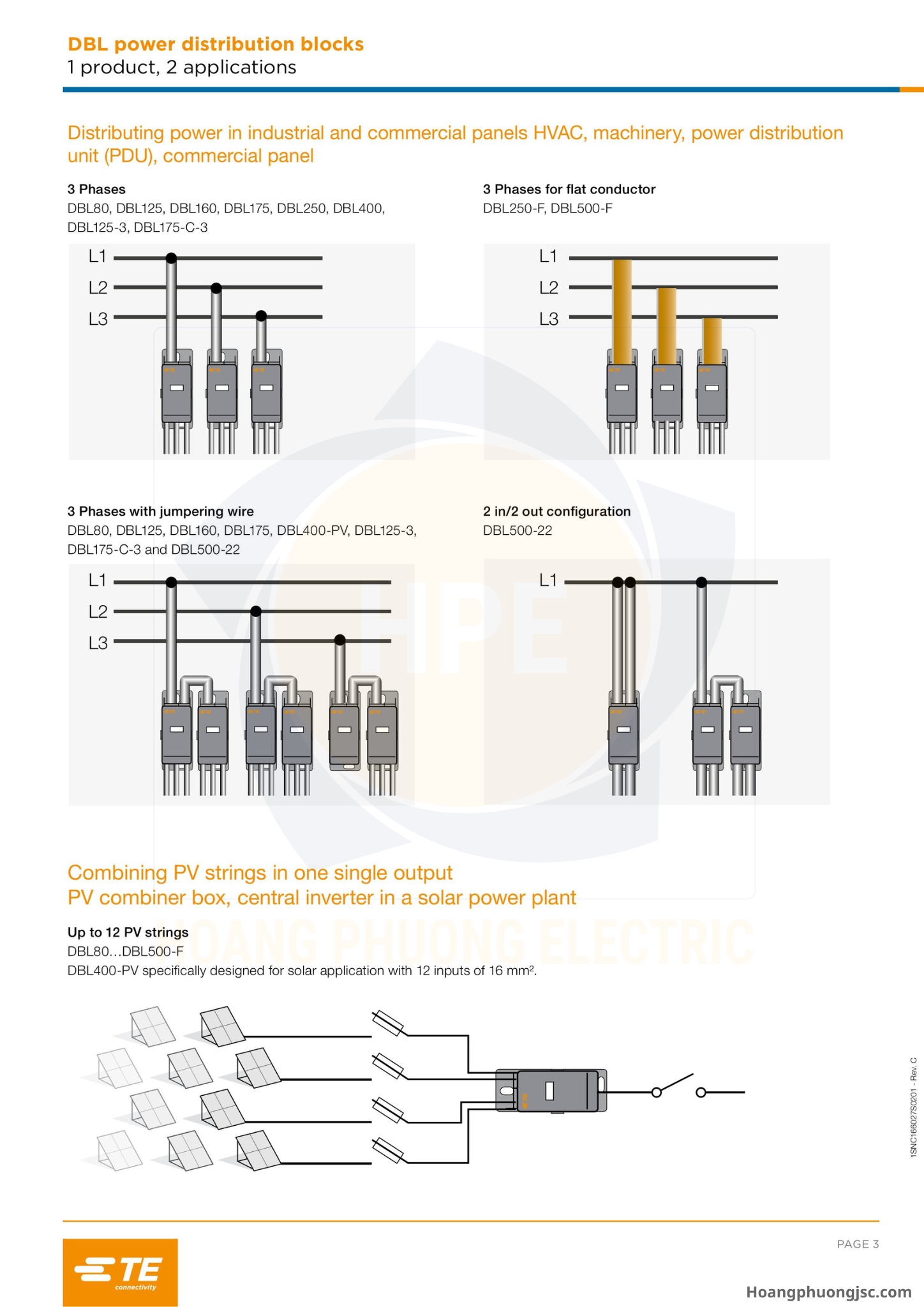

Một ứng dụng được catalogue minh họa là gom nhiều chuỗi PV về một đầu ra trước khi kết nối với hệ thống inverter.
DBL400-PV được thiết kế với 12 đầu vào 16 mm² cho ứng dụng điện mặt trời. Hệ thống có thể gom tới 12 PV strings.
Catalogue cũng nêu khả năng làm việc đến 1500V DC theo IEC cho cấu hình Solar. Đây là mức điện áp phù hợp với nhiều hệ thống PV hiện đại.
Cầu chia nguồn TE dùng trong những hệ thống nào?
Theo catalogue, DBL được thiết kế cho cả tủ điện công nghiệp và thương mại.
Các ứng dụng được TE nêu trực tiếp gồm HVAC, machinery, Power Distribution Unit – PDU và commercial panel. Ngoài ra, dòng DBL còn được sử dụng để gom các PV string trong nhà máy điện mặt trời.
Trong thực tế thiết kế tủ điện, nguyên lý phân phối này cũng phù hợp với nhiều vị trí cần đưa một nguồn lớn đến nhiều tải nhỏ. Kỹ sư cần chọn model theo dòng tải, tiết diện dây và số nhánh thực tế.
Lắp DIN Rail hoặc bắt trực tiếp lên panel
Một ưu điểm của cầu đấu chia nguồn điện TE là phương án lắp đặt linh hoạt.
Các model DBL có thể được lắp trên DIN Rail hoặc panel theo hướng dẫn của từng sản phẩm. Catalogue DBL80 và DBL125 nêu rail tương thích gồm TH 35-7.5 và TH 35-15.
Điều này giúp kỹ thuật viên dễ bố trí DBL cùng MCCB, MCB, contactor và các thiết bị điều khiển khác trong tủ.
Cách chọn cầu đấu chia nguồn điện TE
Khi chọn DBL, không nên chỉ nhìn vào dòng định mức.
Trước tiên cần xác định dòng tải lớn nhất của đường nguồn. Model DBL phải đáp ứng dòng điện và điều kiện lắp đặt thực tế.
Tiếp theo, hãy kiểm tra tiết diện dây đầu vào. Ví dụ DBL80 hỗ trợ tới 16 mm², trong khi DBL250 có khả năng kết nối dây đồng tới 120 mm² theo IEC.
Sau đó cần xác định số lượng nhánh đầu ra. DBL80 có 7 kết nối. DBL125 và DBL160 có 8 kết nối. DBL175, DBL250 và DBL400 có 12 kết nối.
Cuối cùng, cần xác định kiểu dây. Nếu hệ thống dùng thanh dẫn dẹt, nên xem DBL250-F hoặc DBL500-F. Nếu là Solar, DBL400-PV có thiết kế chuyên dụng.
ENTRELEC Terminal Blocks – Giải pháp phân phối nguồn gọn hơn
So với việc tự chế tạo một cụm thanh cái để chia nhiều nhánh, DBL giúp giảm số lượng thành phần cần lắp đặt.
Thiết kế có nắp bảo vệ và thông tin đấu dây hiển thị trên mặt. Nắp có thể mở theo hai hướng, tháo rời và gắn lại. Điều này giúp việc đấu dây và nhận diện thuận tiện hơn.
TE cũng cung cấp bộ marker để nhận diện L1, L2, L3, N, PE, + và −. Việc đánh dấu rõ ràng đặc biệt hữu ích trong các tủ điện có nhiều nhánh.
