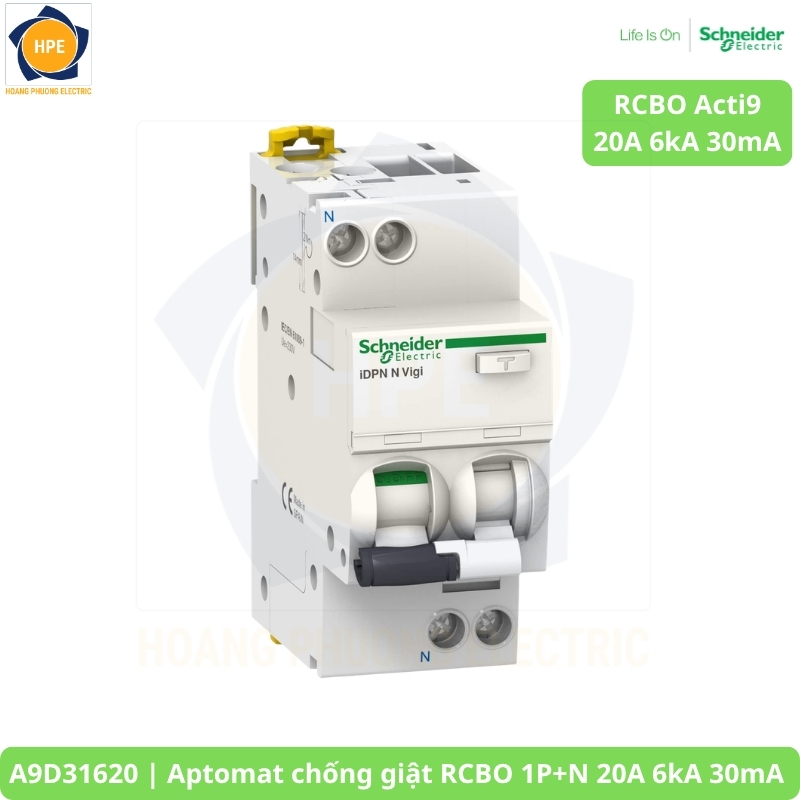

Giới thiệu về sản phẩm RCBO Schneider Acti9 A9D31620
RCBO Acti9 là dòng thiết bị bảo vệ mạch điện 1P+N của Schneider Electric. Sản phẩm kết hợp bảo vệ quá dòng và bảo vệ dòng rò trong cùng một thiết bị. Nhóm mã A9D31606, A9D31610, A9D31616, A9D31620, A9D31625, A9D31632 và A9D31640 sử dụng đường cong tác động C, dòng rò 30 mA và khả năng cắt 6 kA. Đây là lựa chọn phù hợp cho các mạch điện dân dụng, thương mại và nhiều hệ thống điện hạ áp.
RCBO Acti9 được thiết kế dạng 1P+N với kích thước nhỏ gọn trên thanh DIN 35 mm. Thiết bị vừa thực hiện chức năng bảo vệ quá tải, ngắn mạch, vừa phát hiện dòng điện rò xuống đất.
RCBO Acti9 A9D31620 là thiết bị bảo vệ điện 1P+N của Schneider Electric, kết hợp bảo vệ quá tải, ngắn mạch và dòng rò trong cùng một thiết bị. Mã A9D31620 sử dụng đường cong C, độ nhạy dòng rò 30 mA và khả năng cắt 6 kA. Sản phẩm phù hợp cho các mạch điện 1 pha trong tủ điện dân dụng, thương mại và công trình.
Bảng thông số sản phẩm RCBO Schneider Acti9 A9D31620
| Mã sản phẩm | A9D31620 |
| Kích thước (mm) | 85 × 36 × 73 |
| Trọng lượng(g) | 125 |
| Dòng định mức | 20 A |
| Số cực | 1P+N |
| Đường cong | C |
| Dòng rò | 30 mA |
| Khả năng cắt | 6 kA |
| Điện áp làm việc | 230–240 V AC |
| Tần số | 50 Hz |
| Tiêu chuẩn | IEC/EN 61009-1 |
| Chiều rộng | 4 module 9 mm |
| Lắp đặt | DIN 35 mm |
Nguyên lý hoạt động của RCBO Acti9 A9D31620
Thiết bị hoạt động dựa trên hai nhóm chức năng bảo vệ chính. Chức năng bảo vệ quá dòng giúp hạn chế ảnh hưởng của quá tải và ngắn mạch. Chức năng bảo vệ dòng rò giúp phát hiện sự mất cân bằng dòng điện giữa dây pha và dây trung tính.
Khi dòng điện rò đạt ngưỡng tác động 30 mA, thiết bị sẽ ngắt mạch nhanh chóng. Chức năng này giúp tăng mức độ an toàn cho người sử dụng và hạn chế nguy cơ sự cố do rò điện.
Bên cạnh đó, đặc tính tác động curve C phù hợp với các tải có dòng khởi động ở mức vừa phải. Khi xảy ra dòng ngắn mạch hoặc dòng điện vượt quá giới hạn cho phép, cơ cấu bảo vệ sẽ tác động để cô lập phần mạch bị sự cố.
Theo catalogue, thiết bị đáp ứng tiêu chuẩn IEC/EN 61009-1 và có khả năng bảo vệ dòng rò khi điện áp giảm xuống đến 0 V theo điều kiện quy định của tiêu chuẩn.
Tính năng nổi bật của RCBO Acti9 A9D31620
Bảo vệ quá tải và ngắn mạch
iDPN Vigi 6000 tích hợp bảo vệ quá tải và ngắn mạch trong cùng thiết bị. Đường cong C phù hợp với nhiều loại tải điện thông dụng.
Bảo vệ dòng rò 30 mA
Thiết bị có độ nhạy dòng rò 30 mA. Khi phát hiện dòng rò vượt ngưỡng, RCBO sẽ tự động ngắt mạch để tăng mức độ an toàn.
Khả năng cắt 6 kA
iDPN Vigi 6000 có khả năng cắt 6 kA. Thiết bị phù hợp cho nhiều hệ thống điện hạ áp.
Thiết kế 1P+N nhỏ gọn
Thiết kế 1P+N giúp tiết kiệm không gian trong tủ điện. Thiết bị lắp trực tiếp trên thanh DIN 35 mm.
Dễ kiểm tra trạng thái
Sản phẩm có nút Test để kiểm tra chức năng chống dòng rò. Chỉ báo cơ học phía trước giúp dễ nhận biết trạng thái và sự cố.
Ứng dụng của RCBO Schneider Acti9 A9D31620
RCBO Acti9 có thể sử dụng cho nhiều mạch điện 1 pha cần kết hợp bảo vệ quá dòng và dòng rò.
Một số ứng dụng phổ biến gồm:
- Bảo vệ mạch ổ cắm điện.
- Bảo vệ mạch chiếu sáng.
- Bảo vệ thiết bị điện trong nhà ở.
- Bảo vệ các mạch điện tại văn phòng.
- Sử dụng trong tủ điện phân phối tầng.
- Bảo vệ các mạch điện trong cửa hàng và công trình thương mại.
- Bảo vệ các tải điện 1 pha có yêu cầu chống rò.
Việc lựa chọn giữa các mã A9D31606 đến A9D31640 nên dựa vào dòng làm việc của tải, tiết diện dây dẫn và yêu cầu bảo vệ của từng mạch.
Bảng so sánh thông số sản phẩm chống giật RCBO Schneider Acti9 A9D31620
| Thông số | A9D31606 | A9D31610 | A9D31616 | A9D31620 | A9D31625 | A9D31632 | A9D31640 |
|---|---|---|---|---|---|---|---|
| Dòng định mức (In) | 6 A | 10 A | 16 A | 20 A | 25 A | 32 A | 40 A |
| Số cực | 1P+N | 1P+N | 1P+N | 1P+N | 1P+N | 1P+N | 1P+N |
| Loại thiết bị | iDPN N Vigi 6000 | iDPN N Vigi 6000 | iDPN N Vigi 6000 | iDPN N Vigi 6000 | iDPN N Vigi 6000 | iDPN N Vigi 6000 | iDPN N Vigi 6000 |
| Dòng rò định mức | 30 mA | 30 mA | 30 mA | 30 mA | 30 mA | 30 mA | 30 mA |
| Khả năng cắt Icn | 6 kA | 6 kA | 6 kA | 6 kA | 6 kA | 6 kA | 6 kA |
| Điện áp làm việc Ue | 230–240 V AC | 230–240 V AC | 230–240 V AC | 230–240 V AC | 230–240 V AC | 230–240 V AC | 230–240 V AC |
| Tần số | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Tiêu chuẩn | IEC/EN 61009-1 | IEC/EN 61009-1 | IEC/EN 61009-1 | IEC/EN 61009-1 | IEC/EN 61009-1 | IEC/EN 61009-1 | IEC/EN 61009-1 |
| Chiều rộng | 4 module 9 mm | 4 module 9 mm | 4 module 9 mm | 4 module 9 mm | 4 module 9 mm | 4 module 9 mm | 4 module 9 mm |
| Điện áp cách điện Ui | 400 V AC | 400 V AC | 400 V AC | 400 V AC | 400 V AC | 400 V AC | 400 V AC |
| Điện áp xung Uimp | 4 kV | 4 kV | 4 kV | 4 kV | 4 kV | 4 kV | 4 kV |
| Lắp đặt | DIN 35 mm | DIN 35 mm | DIN 35 mm | DIN 35 mm | DIN 35 mm | DIN 35 mm | DIN 35 mm |
| Cấp bảo vệ thiết bị | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Cấp bảo vệ trong tủ modular | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 |
| Kích thước (mm) | 85 × 36 × 73 | 85 × 36 × 73 | 85 × 36 × 73 | 85 × 36 × 73 | 85 × 36 × 73 | 85 × 36 × 73 | 85 × 36 × 73 |
| Trọng lượng(g) | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| Tuổi thọ cơ khí | 20.000 chu kỳ | 20.000 chu kỳ | 20.000 chu kỳ | 20.000 chu kỳ | 20.000 chu kỳ | 20.000 chu kỳ | 20.000 chu kỳ |
Lưu ý khi lựa chọn và lắp đặt RCBO Acti9
Khi lựa chọn RCBO Acti9, cần xác định chính xác dòng định mức của mạch. Không nên chọn thiết bị chỉ dựa trên công suất tải mà bỏ qua khả năng chịu dòng của dây dẫn.
Một số điểm cần lưu ý:
- Chọn dòng định mức phù hợp với tải.
- Kiểm tra tiết diện dây trước khi lắp đặt.
- Xác định đặc tính tải để lựa chọn curve C phù hợp.
- Kiểm tra mức dòng ngắn mạch dự kiến tại vị trí lắp đặt.
- Đảm bảo đấu nối đúng dây pha và dây trung tính.
- Lắp thiết bị chắc chắn trên thanh DIN 35 mm.
- Kiểm tra nút Test sau khi hoàn thiện hệ thống.
- Thực hiện kiểm tra và bảo trì thiết bị định kỳ.

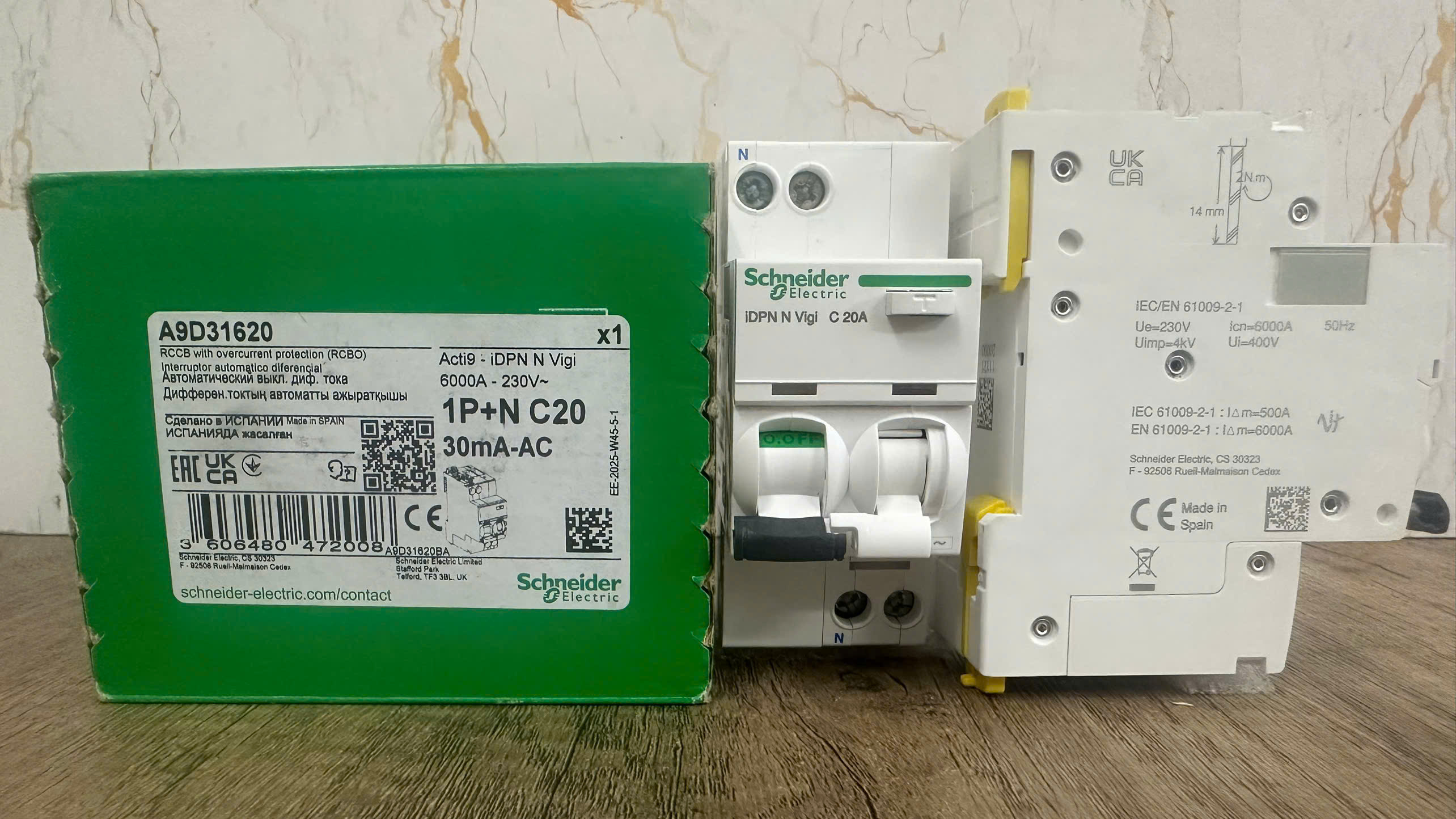

Sơ đồ và ảnh thực tế sản phẩm
Vì sao nên chọn RCBO Acti9 A9D31620
RCBO Acti9 phù hợp với những hệ thống cần tối ưu không gian tủ điện nhưng vẫn yêu cầu nhiều chức năng bảo vệ.
Các ưu điểm đáng chú ý:
- Tích hợp bảo vệ quá dòng và dòng rò.
- Dòng rò 30 mA cho nhóm mã A9D316xx.
- Khả năng cắt 6 kA.
- Đường cong tác động C.
- Thiết kế 1P+N nhỏ gọn.
- Lắp đặt nhanh trên thanh DIN 35 mm.
- Có nút Test kiểm tra chức năng dòng rò.
- Có chỉ báo cơ học giúp nhận biết trạng thái tác động.
- Nhiều lựa chọn dòng định mức từ 6 A đến 40 A.
Kết luận
RCBO Acti9 A9D31620 là thiết bị bảo vệ 1P+N kết hợp chống quá dòng và chống dòng rò. Các mã sử dụng curve C, độ nhạy 30 mA và khả năng cắt 6 kA. Với nhiều mức dòng từ 6A, người dùng có thể lựa chọn mã phù hợp với từng mạch điện. Thiết kế nhỏ gọn, lắp DIN và có chức năng Test giúp RCBO Acti9 phù hợp cho nhiều hệ thống điện dân dụng và thương mại.
