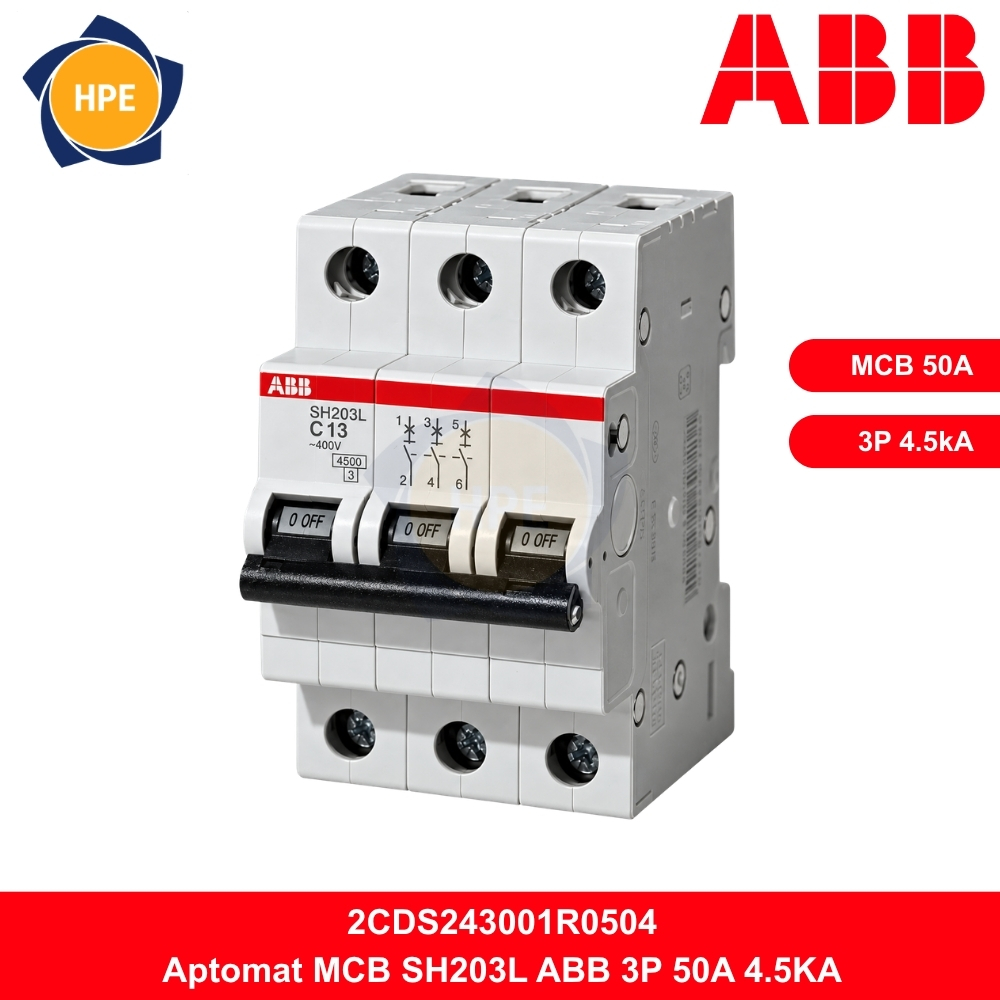

2CDS243001R0504 | Aptomat MCB SH203L 3P 50A 4.5kA ABB
Mã hàng : 2CDS243001R0504 ABB
- Hãng sản xuất: ABB
- Chất lượng: Hàng mới 100%
- Chứng từ: Đầy đủ COCQ, hóa đơn VAT
- Bảo hành: 12 tháng lỗi do nhà sản xuất
Liên hệ để có giá tốt nhất
2CDS243001R0504 – Aptomat SH203L 3P 50A 4.5kA ABB
Thông tin chi tiết về MCB ABB đã được Hoàng Phương JSC cập nhật dưới đây:
Giới thiệu sản phẩm
-
MCB ABB SH203L-C50 có mã sản phẩm 2CDS243001R0504, thuộc dòng Compact Home SH200L. Thiết bị dùng để đóng cắt và bảo vệ mạch điện trước sự cố quá tải, ngắn mạch.
-
Với dòng định mức 50A và đường cong tác động C, sản phẩm phù hợp cho những mạch có tải được lựa chọn đúng theo thiết kế. MCB có bề rộng ba module, thuận tiện lắp trên thanh DIN trong tủ điện
Thông số kỹ thuật MCB 2CDS243001R0504 ABB
| Tên sản phẩm | Aptomat MCB ABB |
| Mã sản phẩm | 2CDS243001R0504 |
| Dòng sản phẩm | SH203L |
| Số cực | 3 pha |
| Dòng định mức | 50A |
| Khả năng cắt ngắn mạch | 4.5kA |
| Cấp bảo vệ | IP20 |
| Độ bền điện, độ bền cơ | 20.000 chu kỳ mỗi loại |
| Điện áp làm việc định mức | 400V AC |
| Kích thước (RxCxS) | 52,5 × 85 × 69 mm |
| Cân nặng | 325g |
| Tiêu chuẩn | IEC/EN 60898-1 |
| Kiểu lắp đặt | Gắn trên thanh ray DIN |
Mô tả bên ngoài của MCB ABB
Kích thước MCB 2CDS243001R0504 ABB
Nguyên lý hoạt động MCB ABB
- Bảo vệ quá tải: Khi dòng điện vượt mức cho phép trong một khoảng thời gian, cơ cấu nhiệt tác động và ngắt mạch. Điều này giúp hạn chế tình trạng dây dẫn phát nóng kéo dài.
- Bảo vệ ngắn mạch: Khi xảy ra ngắn mạch, cơ cấu điện từ tác động nhanh để ngắt dòng sự cố.
- Đóng cắt bằng tay: Người dùng có thể thao tác cần gạt để đóng hoặc ngắt mạch khi kiểm tra, bảo trì.
Lưu ý khi mua hàng và lắp đặt MCB ABB
- Chọn dòng định mức 50A phù hợp với tải và tiết diện dây dẫn.
- Kiểm tra dòng ngắn mạch dự kiến tại vị trí lắp đặt. Giá trị này không được vượt khả năng cắt 4,5 kA của MCB.
- Lắp thiết bị chắc chắn trên thanh DIN và siết đầu nối đúng kỹ thuật.
- Ngắt nguồn điện trước khi lắp đặt hoặc kiểm tra tủ điện.
- Đối chiếu cả mã SH203L-C50 và mã đặt hàng 2CDS243001R0504 để tránh mua nhầm sản phẩm.
Bảng so sánh thông số MCB 4.5kA ABB
| Dòng định mức | 1P | 2P | 3P | 4P | Dòng cắt |
|---|---|---|---|---|---|
| 6A | 2CDS241001R0064 | 2CDS242001R0064 | 2CDS243001R0064 | 2CDS244001R0064 | 4.5kA |
| 10A | 2CDS241001R0104 | 2CDS242001R0104 | 2CDS243001R0104 | 2CDS244001R0104 | 4.5kA |
| 16A | 2CDS241001R0164 | 2CDS242001R0164 | 2CDS243001R0164 | 2CDS244001R0164 | 4.5kA |
| 20A | 2CDS241001R0204 | 2CDS242001R0204 | 2CDS243001R0204 | 2CDS244001R0204 | 4.5kA |
| 25A | 2CDS241001R0254 | 2CDS242001R0254 | 2CDS243001R0254 | 2CDS244001R0254 | 4.5kA |
| 32A | 2CDS241001R0324 | 2CDS242001R0324 | 2CDS243001R0324 | 2CDS244001R0324 | 4.5kA |
| 40A | 2CDS241001R0404 | 2CDS242001R0404 | 2CDS243001R0404 | 2CDS244001R0404 | 4.5kA |
| 50A | 2CDS241001R0504 | 2CDS242001R0504 | 2CDS243001R0504 | 2CDS244001R0504 | 4.5kA |
| 63A | 2CDS241001R0634 | 2CDS242001R0634 | 2CDS243001R0634 | 2CDS244001R0634 | 4.5kA |
Catalog của MCB ABB : CATALOG MCB ABB – 2026
Catalog chi tiết của MCB : 2CDS243001R0504
