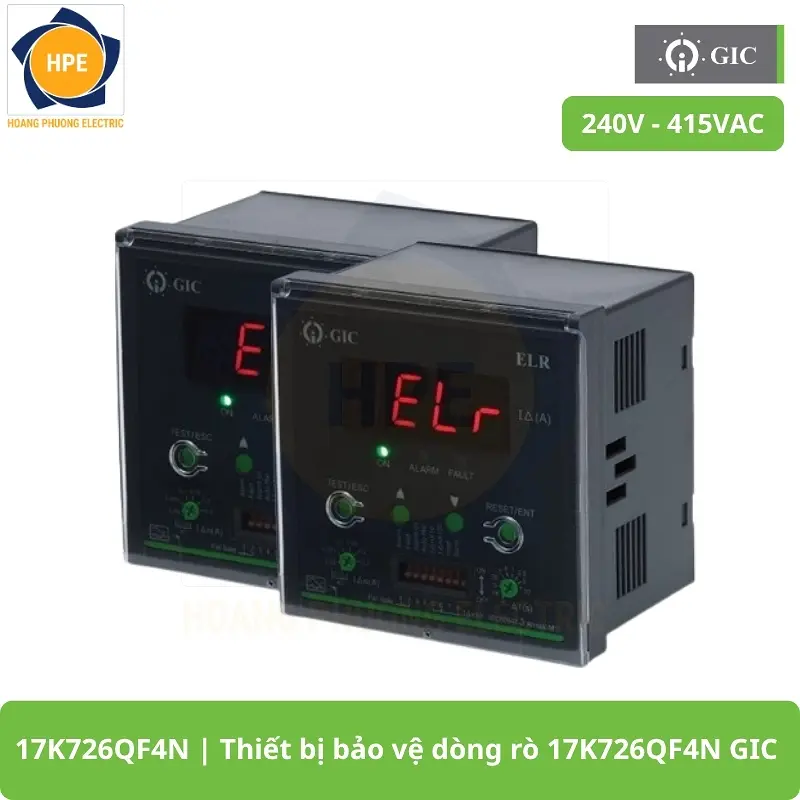

17K726QF4N GIC Rơ le chống dòng rò GIC – Giải pháp giám sát dòng rò thông minh cho hệ thống điện
Rơ le chống dòng rò GIC là gì?
Rơ le chống dòng rò GIC (Earth Leakage Relay) là thiết bị chuyên dùng để giám sát dòng điện rò và bảo vệ hệ thống điện khỏi các sự cố chạm đất, rò điện hoặc mất an toàn điện. Thiết bị hoạt động cùng biến dòng chống rò CBCT, liên tục theo dõi dòng rò và phát tín hiệu cảnh báo hoặc ngắt tải khi giá trị vượt quá mức cài đặt.
Dòng 17K716QF4N, 17K716QF4M, 17K726QF4N và 17K726QF4M thuộc Earth Leakage Relay Series 174 của GIC với thiết kế 96×96mm, màn hình LED 7 đoạn hiển thị thông số cài đặt và trạng thái hoạt động. Thiết bị hỗ trợ dải dòng rò từ 30mA đến 30A, thời gian tác động từ 0–10 giây, giúp bảo vệ hiệu quả cho tủ điện, động cơ, máy bơm, hệ thống HVAC và dây chuyền sản xuất công nghiệp.
Đặc điểm nổi bật của dòng Earth Leakage Relay 17K GIC
Relay chống dòng rò Series 17K được phát triển cho các hệ thống cần giám sát dòng rò với độ chính xác cao. Thiết bị sử dụng công nghệ True RMS, hỗ trợ đo dòng rò Type A và Type AC, đồng thời tích hợp màn hình LED hiển thị giá trị cài đặt và trạng thái hoạt động.Ngoài chức năng bảo vệ dòng rò, dòng relay này còn được trang bị Alarm Relay, Fault Relay, Manual/Auto Reset, Remote Reset, chức năng Test và tùy chọn giao tiếp RS485 trên các phiên bản 17K716QF4M và 17K726QF4M, giúp dễ dàng tích hợp vào hệ thống SCADA hoặc BMS.
17K726QF4N GIC là rơ le chống dòng rò chất lượng cao, giúp phát hiện và bảo vệ hệ thống điện trước các sự cố rò điện, chạm đất. Thiết bị sử dụng công nghệ đo True RMS, hỗ trợ cài đặt dòng rò linh hoạt, hiển thị LED trực quan và vận hành ổn định. Sản phẩm phù hợp cho tủ điện công nghiệp, hệ thống động cơ, HVAC, máy bơm và các ứng dụng tự động hóa.
Thông số kỹ thuật Thiết bị bảo vệ dòng rò 17K726QF4N GIC
| Mã sản phẩm | 17K726QF4N |
| Kích thước (mm) | 96 X 6 . 9 X 83 7 |
| Trọng lượng (g) | 275 |
| Điện áp nguồn | 220–415VAC |
| Tần số | 50/60Hz |
| Dải cài đặt dòng rò | 30mA – 30A |
| Công nghệ đo | True RMS (Type A & AC) |
| Thời gian tác động | 0 – 10 giây |
| Chế độ Reset | Manual / Auto |
| Hiển thị | Màn hình LED 7 đoạn + Bar Graph |
| Tiếp điểm ngõ ra | 2 C/O |
| Định mức tiếp điểm | 5A @ 250VAC / 30VDC |
| Giao tiếp truyền thông | Không |
| Cấp bảo vệ | IP65 (mặt trước) |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Độ ẩm | ≤95% RH (không ngưng tụ) |
| Kiểu lắp đặt | Lắp mặt tủ 96 × 96 mm |
Ưu điểm của rơ le chống dòng rò 17K726QF4N GIC
- Giám sát dòng rò chính xác theo công nghệ True RMS, giảm báo động giả trong môi trường có biến tần hoặc tải phi tuyến.
- Dải cài đặt dòng rò rộng từ 30mA đến 30A, đáp ứng nhiều yêu cầu bảo vệ khác nhau.
- Cho phép cài đặt thời gian tác động từ 0–10 giây, hạn chế tác động ngoài ý muốn do dòng rò tức thời.
- Tích hợp hai tiếp điểm relay độc lập, thuận tiện cho việc cảnh báo và điều khiển ngắt tải.
- Màn hình LED hiển thị rõ ràng, dễ theo dõi thông số và trạng thái hoạt động.
- Hỗ trợ Manual Reset, Auto Reset, Remote Reset và chức năng Test, giúp vận hành và bảo trì đơn giản.
- Phiên bản QF4M tích hợp RS485 Modbus RTU, dễ dàng kết nối PLC, HMI, SCADA và BMS.
- Thiết kế mặt tủ 96 × 96 mm, phù hợp với các tủ điện công nghiệp tiêu chuẩn.
- Độ bền cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Ứng dụng của rơ le chống dòng rò 17K726QF4N GIC
Dòng relay chống dòng rò 17K Series được ứng dụng trong nhiều lĩnh vực công nghiệp và hạ tầng nhờ khả năng phát hiện nhanh các sự cố rò điện và hỗ trợ giám sát từ xa.
Một số ứng dụng tiêu biểu gồm:
- Tủ điện phân phối: Giám sát dòng rò, bảo vệ MCCB và hệ thống phân phối điện.
- Động cơ công nghiệp: Phát hiện rò điện, giảm nguy cơ cháy cuộn dây và hư hỏng thiết bị.
- Máy bơm và hệ thống cấp nước: Đảm bảo an toàn cho bơm trong môi trường ẩm ướt.
- Hệ thống HVAC: Bảo vệ quạt, chiller và các thiết bị điều hòa công suất lớn.
- Nhà máy sản xuất: Theo dõi dòng rò trên dây chuyền, nâng cao độ tin cậy của hệ thống.
- SCADA và BMS: Phiên bản RS485 hỗ trợ truyền dữ liệu để giám sát tập trung và quản lý từ xa.
- Trạm xử lý nước, nước thải: Bảo vệ thiết bị vận hành liên tục trong điều kiện môi trường khắc nghiệt.
- Trung tâm dữ liệu và tòa nhà: Nâng cao an toàn điện và giảm nguy cơ gián đoạn vận hành.
Bảng so sánh các mã sản phẩm Thiết bị bảo vệ dòng rò 17K726QF4N GIC
| Thông số | 17K716QF4N | 17K716QF4M | 17K726QF4N | 17K726QF4M |
|---|---|---|---|---|
| Điện áp nguồn | 110–240VAC/DC | 110–240VAC/DC | 220–415VAC / 220VDC | 220–415VAC / 220VDC |
| Sai số nguồn cấp | -20% đến +10% | -20% đến +10% | -20% đến +10% | -20% đến +10% |
| Tần số hoạt động | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Dải cài đặt dòng rò | 30mA – 30A | 30mA – 30A | 30mA – 30A | 30mA – 30A |
| Độ phân giải | 1mA | 1mA | 1mA | 1mA |
| Thời gian tác động | 0 – 10 giây | 0 – 10 giây | 0 – 10 giây | 0 – 10 giây |
| Chế độ Reset | Manual / Auto | Manual / Auto | Manual / Auto | Manual / Auto |
| Remote Reset | Có | Có | Có | Có |
| Nút Test | Có | Có | Có | Có |
| Hiển thị | Màn hình LED 7 đoạn | Màn hình LED 7 đoạn | Màn hình LED 7 đoạn | Màn hình LED 7 đoạn |
| Tiếp điểm Relay | 2 C/O | 2 C/O | 2 C/O | 2 C/O |
| Dòng chịu tải tiếp điểm | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC | 5A @ 250VAC / 30VDC |
| Giao tiếp RS485 | Không | Có (Modbus RTU) | Không | Có (Modbus RTU) |
| Giao tiếp PLC/SCADA | Không | Có | Không | Có |
| Kết nối CBCT | Có | Có | Có | Có |
| Kiểu lắp đặt | Lắp mặt tủ 96 × 96 mm | Lắp mặt tủ 96 × 96 mm | Lắp mặt tủ 96 × 96 mm | Lắp mặt tủ 96 × 96 mm |
| Cấp bảo vệ mặt trước | IP65 | IP65 | IP65 | IP65 |
| Nhiệt độ hoạt động | -10°C đến +55°C | -10°C đến +55°C | -10°C đến +55°C | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C | -20°C đến +70°C | -20°C đến +70°C | -20°C đến +70°C |
| Độ ẩm làm việc | ≤95% RH (không ngưng tụ) | ≤95% RH (không ngưng tụ) | ≤95% RH (không ngưng tụ) | ≤95% RH (không ngưng tụ) |
| Tiêu chuẩn | IEC 60947, CE | IEC 60947, CE | IEC 60947, CE | IEC 60947, CE |
Điểm khác biệt giữa các mã
| Mã sản phẩm | Khác biệt chính |
|---|---|
| 17K716QF4N | Nguồn 110–240VAC/DC, không hỗ trợ RS485. |
| 17K716QF4M | Nguồn 110–240VAC/DC, tích hợp giao tiếp RS485 Modbus RTU. |
| 17K726QF4N | Nguồn 220–415VAC / 220VDC, không hỗ trợ RS485. |
| 17K726QF4M | Nguồn 220–415VAC / 220VDC, tích hợp RS485 Modbus RTU, phù hợp hệ thống SCADA/BMS. |
Lưu ý khi lắp đặt và sử dụng
- Lựa chọn CBCT đúng kích thước và dòng tải.
- Cài đặt ngưỡng dòng rò phù hợp với yêu cầu bảo vệ.
- Đấu nối đúng sơ đồ của nhà sản xuất.
- Kiểm tra định kỳ bằng nút TEST.
- Với phiên bản RS485, cần cấu hình địa chỉ Modbus và tốc độ truyền trước khi kết nối.
- Bố trí dây tín hiệu tách biệt dây động lực để hạn chế nhiễu.
- Lắp đặt trong tủ điện khô ráo, đúng nhiệt độ và độ ẩm cho phép.

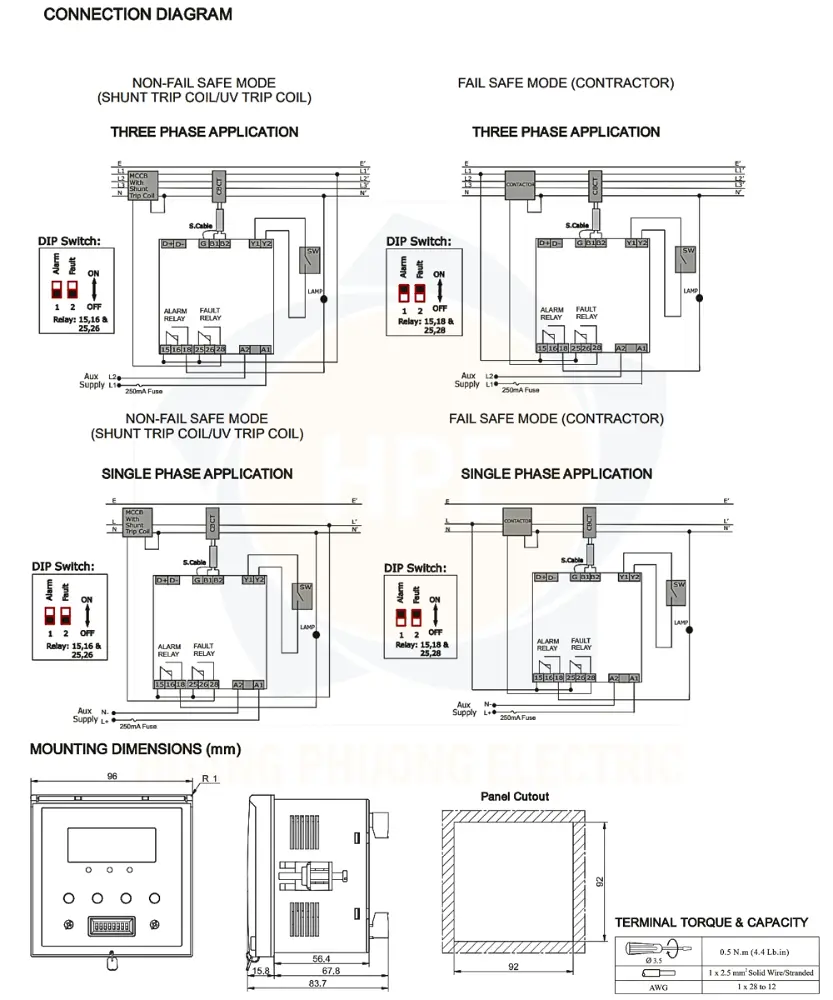

Sơ đồ và cách lắp đặt
Vì sao nên chọn rơ le chống dòng rò 17K726QF4N GIC?
- Công nghệ đo True RMS cho độ chính xác cao.
- Hỗ trợ nhiều tính năng bảo vệ và giám sát hiện đại.
- Có phiên bản tích hợp RS485 phục vụ hệ thống tự động hóa.
- Thiết kế công nghiệp, dễ lắp đặt và vận hành.
- Độ bền cao, hoạt động ổn định trong thời gian dài.
- Thương hiệu GIC uy tín, được sử dụng rộng rãi trong nhiều nhà máy và công trình công nghiệp.
- Giúp nâng cao độ an toàn cho hệ thống điện, giảm chi phí bảo trì và hạn chế thời gian dừng máy.
