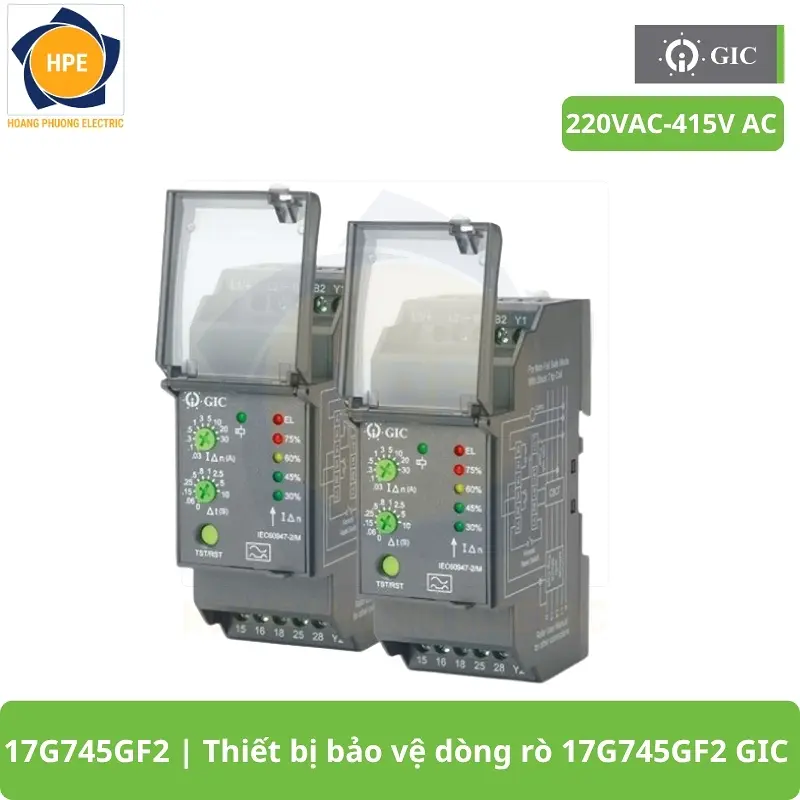

17G745GF2 GIC Rơ le chống dòng rò GIC – Giải pháp bảo vệ an toàn cho hệ thống điện công nghiệp
Rơ le chống dòng rò GIC là gì?
Rơ le chống dòng rò GIC (Earth Leakage Relay) là thiết bị giám sát và bảo vệ hệ thống điện trước các sự cố rò điện, giúp hạn chế nguy cơ cháy nổ, điện giật và hư hỏng thiết bị. Thiết bị hoạt động kết hợp với CBCT (Core Balance Current Transformer) để phát hiện dòng điện rò và tác động relay khi giá trị dòng rò vượt quá mức cài đặt.
Các mã 17G815GF2, 17G715GF2, 17G745GF2 và 17G745KF2 thuộc dòng Earth Leakage Relay Series 175 của GIC, được thiết kế cho các hệ thống điện công nghiệp, tủ điều khiển, tủ phân phối, máy bơm, động cơ, HVAC và dây chuyền sản xuất. Thiết bị hỗ trợ dải dòng rò rộng từ 30mA đến 30A (riêng 17G815GF2 đến 10A), giúp người dùng dễ dàng lựa chọn theo yêu cầu bảo vệ thực tế.Ngoài khả năng giám sát dòng rò chính xác theo chuẩn True RMS Class A, dòng relay này còn hỗ trợ Manual Reset, Auto Reset, kiểm tra bằng nút Test, Reset từ xa và hiển thị trạng thái hoạt động bằng LED trực quan, đáp ứng tốt các yêu cầu về an toàn điện trong môi trường công nghiệp.
Tổng quan dòng rơ le chống dòng rò GIC Series 175
Dòng Earth Leakage Relay Series 175 được phát triển nhằm phát hiện nhanh các sự cố rò điện trong hệ thống điện hạ áp. Khi kết hợp với biến dòng chống rò CBCT, relay sẽ liên tục giám sát dòng rò và ngắt tải hoặc phát tín hiệu cảnh báo khi vượt ngưỡng cài đặt.
17G815GF2 GIC là rơ le chống dòng rò (Earth Leakage Relay) thuộc Series 175 của GIC, được thiết kế để giám sát dòng điện rò và bảo vệ hệ thống điện trước nguy cơ rò điện, chạm đất, cháy nổ hoặc điện giật. Thiết bị hoạt động kết hợp với biến dòng chống rò CBCT, hỗ trợ dải cài đặt dòng rò rộng, thời gian tác động linh hoạt và đo True RMS Class A giúp phát hiện sự cố chính xác. Với thiết kế nhỏ gọn, lắp đặt trên DIN Rail, tích hợp chức năng Test, Remote Reset cùng chế độ Manual Reset hoặc Auto Reset tùy từng phiên bản, 17G815GF2 GIC là giải pháp bảo vệ hiệu quả cho tủ điện, hệ thống động cơ, máy bơm, HVAC, dây chuyền sản xuất và nhiều ứng dụng công nghiệp yêu cầu giám sát dòng rò an toàn, ổn định.
Thông số kỹ thuật Thiết bị bảo vệ dòng rò 17G815GF2 GIC
| Mã sản phẩm | 17G815GF2 |
| Kích thước (mm) | 36 × 90 × 65 mm |
| Trọng lượng (g) | 150 |
| Điện áp nguồn | 110–240VAC/DC |
| Sai số nguồn cấp | -20% đến +10% |
| Tần sốMức cài đặt dòng rò | 0.03 / 0.05 / 0.1 / 0.3 / 0.5 / 0.75 / 1 / 3 / 5 / 10A |
| Công suất tiêu thụ | 5VA |
| Dải cài đặt dòng rò | 30mA – 10A |
| Thời gian tác động | 0 – 10 giây |
| Kiểu đo | True RMS – Class A |
| Tiếp điểm ngõ ra | 1 C/O + 1 NO |
| Định mức tiếp điểm | 5A @ 240VAC / 30VDC |
| Cấp bảo vệ | IP20 (Terminal), IP40 (Housing) |
| Nhiệt độ hoạt động | -15°C đến +60°C |
| Kiểu lắp đặt | DIN Rail / Panel |
Ưu điểm của rơ le chống dòng rò 17G815GF2 GIC
- Giám sát dòng rò chính xác từ 30mA đến 30A.
- Đo dòng rò theo chuẩn True RMS Class A.
- Cài đặt dòng rò và thời gian tác động linh hoạt.
- Hỗ trợ Manual Reset, Auto Reset và Remote Reset.
- Có nút Test kiểm tra hoạt động của thiết bị.
- Hiển thị trạng thái bằng LED và Bar Graph trực quan.
- Tiếp điểm 1 C/O + 1 NO, dễ dàng tích hợp vào hệ thống điều khiển.
- Thiết kế nhỏ gọn, lắp DIN Rail thuận tiện.
- Hoạt động ổn định trong môi trường công nghiệp.
- Tăng độ an toàn cho người và thiết bị điện.
Ứng dụng của relay chống dòng rò 17G815GF2 GIC
Mã 17G815GF2 GIC được ứng dụng trong nhiều hệ thống điện công nghiệp như:
- Tủ điện phân phối và tủ điều khiển.
- Hệ thống động cơ 1 pha và 3 pha.
- Máy bơm nước, bơm PCCC.
- Hệ thống HVAC.
- Máy nén khí.
- Băng tải và dây chuyền sản xuất.
- Trạm xử lý nước và nước thải.
- Nhà máy sản xuất và khu công nghiệp.
- Hệ thống cần giám sát dòng rò để bảo vệ người và thiết bị.
Bảng so sánh Thiết bị bảo vệ dòng rò 17G815GF2 GIC
| Thông số | 17G815GF2 | 17G715GF2 | 17G745GF2 | 17G745KF2 |
|---|---|---|---|---|
| Điện áp nguồn | 110–240VAC/DC | 110–240VAC/DC | 220–415VAC / 220VDC | 220–415VAC / 220VDC |
| Sai số nguồn cấp | -20% đến +10% | -20% đến +10% | -20% đến +10% | -20% đến +10% |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Công suất tiêu thụ | 5VA | 5VA | 10VA | 10VA |
| Dải dòng rò | 30mA – 10A | 30mA – 30A | 30mA – 30A | 30mA – 30A |
| Chế độ Reset | Manual Reset | Manual Reset | Manual Reset | Auto Reset |
| Auto Reset | Không | Không | Không | Có |
| Remote Reset | Có | Có | Có | Có |
| Nút Test | Có | Có | Có | Có |
| Độ chính xác cài đặt | ±20% | ±20% | ±20% | ±20% |
| Độ lặp lại | ±2% | ±2% | ±2% | ±2% |
| Kiểu đo | True RMS – Class A | True RMS – Class A | True RMS – Class A | True RMS – Class A |
| Hệ số Crest | 5 | 5 | 5 | 5 |
| Tiếp điểm ngõ ra | 1 C/O + 1 NO | 1 C/O + 1 NO | 1 C/O + 1 NO | 1 C/O + 1 NO |
| Định mức tiếp điểm | 5A @ 240VAC / 30VDC | 5A @ 240VAC / 30VDC | 5A @ 240VAC / 30VDC | 5A @ 240VAC / 30VDC |
| Hiển thị | LED + Bar Graph | LED + Bar Graph | LED + Bar Graph | LED + Bar Graph |
| Chỉ báo nguồn | LED xanh | LED xanh | LED xanh | LED xanh |
| Chỉ báo lỗi | LED đỏ | LED đỏ | LED đỏ | LED đỏ |
| Cấp bảo vệ | IP20 (Terminal), IP40 (Vỏ) | IP20 (Terminal), IP40 (Vỏ) | IP20 (Terminal), IP40 (Vỏ) | IP20 (Terminal), IP40 (Vỏ) |
| Nhiệt độ lưu trữ | -25°C đến +80°C | -25°C đến +80°C | -25°C đến +80°C | -25°C đến +80°C |
| Độ ẩm | 95% RH | 95% RH | 95% RH | 95% RH |
| Kích thước | 36 × 90 × 65 mm | 36 × 90 × 65 mm | 36 × 90 × 65 mm | 36 × 90 × 65 mm |
| Trọng lượng | Khoảng 150g | Khoảng 150g | Khoảng 150g | Khoảng 150g |
| Kiểu lắp đặt | DIN Rail / Base | DIN Rail / Base | DIN Rail / Base | DIN Rail / Base |
| Tiêu chuẩn | IEC 60947-2, RoHS | IEC 60947-2, RoHS | IEC 60947-2, RoHS | IEC 60947-2, RoHS |
Lưu ý khi lắp đặt và sử dụng
- Chọn đúng CBCT phù hợp với dòng tải.
- Đấu dây theo sơ đồ của nhà sản xuất.
- Cài đặt đúng ngưỡng dòng rò và thời gian tác động.
- Kiểm tra định kỳ bằng nút TEST.
- Không sử dụng relay vượt định mức tiếp điểm.
- Lắp đặt trong tủ điện khô ráo, thông thoáng.
- Kiểm tra kết nối CBCT trước khi đưa vào vận hành.
Sơ đồ và cách lắp đặt
Vì sao lên chọn Relay chống dòng rò 17G815GF2 GIC
- Giám sát dòng rò chính xác theo công nghệ True RMS Class A, nâng cao độ tin cậy.
- Hỗ trợ cài đặt linh hoạt dòng rò và thời gian tác động theo yêu cầu hệ thống.
- Tích hợp chức năng Test và Remote Reset, thuận tiện cho vận hành và bảo trì.
- Thiết kế nhỏ gọn, lắp đặt trên DIN Rail, tiết kiệm không gian tủ điện.
- Tiếp điểm relay chất lượng cao, dễ dàng kết nối với contactor và hệ thống điều khiển.
- Phù hợp cho tủ điện công nghiệp, động cơ, máy bơm, HVAC và dây chuyền sản xuất.
- Sản phẩm chính hãng GIC, hoạt động ổn định, độ bền cao và đáp ứng các tiêu chuẩn an toàn quốc tế.
Kết luận
17G815GF2 GIC Rơ le chống dòng rò là giải pháp bảo vệ dòng rò hiệu quả cho hệ thống điện công nghiệp. Với khả năng đo True RMS, dải dòng rò rộng, thời gian tác động linh hoạt, hỗ trợ Manual/Auto Reset và thiết kế nhỏ gọn, dòng sản phẩm này giúp nâng cao độ an toàn, bảo vệ thiết bị và giảm thiểu rủi ro trong quá trình vận hành.
Nếu bạn đang tìm kiếm relay chống dòng rò GIC chính hãng với hiệu suất ổn định và độ tin cậy cao, đây là lựa chọn phù hợp cho các hệ thống tủ điện, động cơ, máy bơm và dây chuyền sản xuất hiện đại.
Hãy liên hệ ngay cho chúng tôi để mua được Thiết bị bảo vệ dòng rò 17G815GF2 GIC chính hãng với giá cả tốt nhất.
