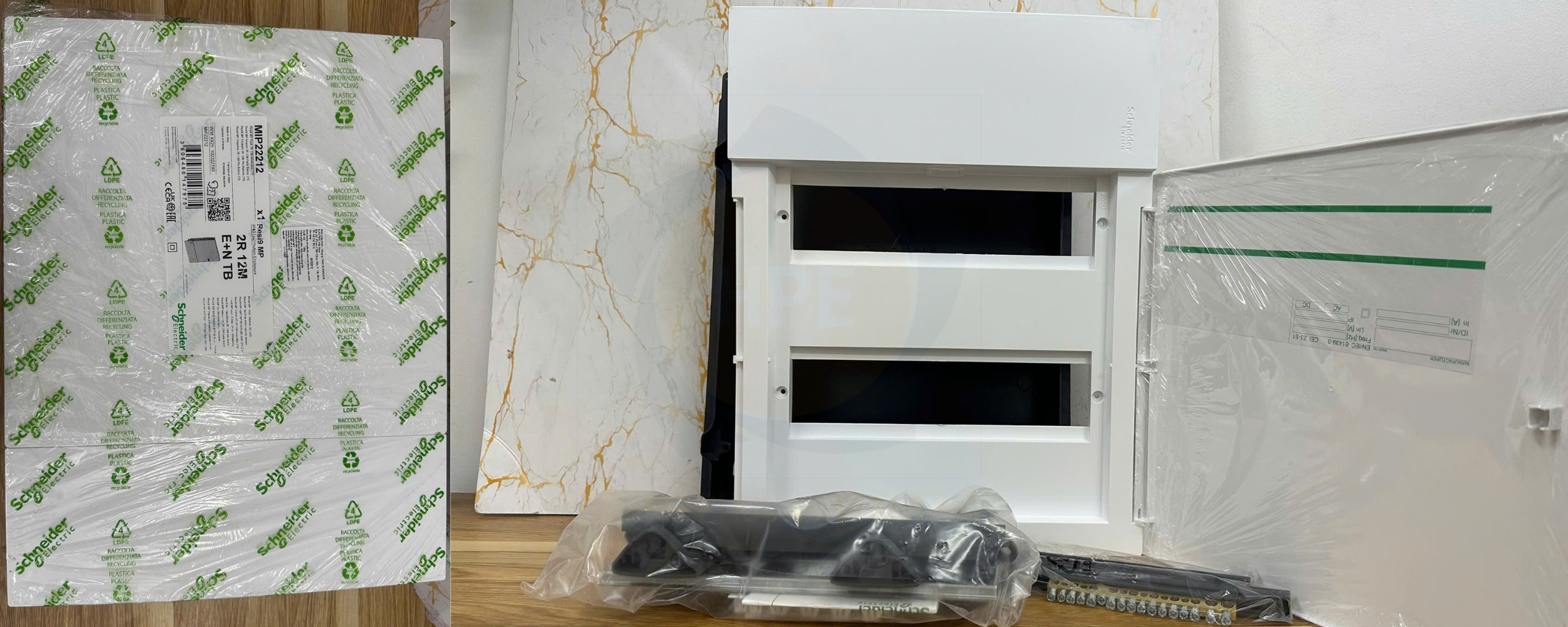

Tủ điện âm tường Schneider MIP22212 24 Module – Tủ điện nhựa cửa trắng cao cấp
Tủ điện âm tường Schneider MIP22212 (24 module – 2 hàng) là thiết bị chứa và bảo vệ các thiết bị đóng cắt điện hàng đầu thuộc dòng sản phẩm Mini Pragma của Schneider Electric. Thiết bị được thiết kế chuyên biệt để lắp âm tường (flush mounted), bảo vệ các hệ thống điện dân dụng, nhà phố nhiều tầng, biệt thự, văn phòng trước các sự cố quá tải, ngắn mạch khi kết hợp cùng MCB, RCCB, RCBO, đảm bảo độ an toàn và tính thẩm mỹ cao cho không gian lắp đặt.
Thông tin chi tiết về Tủ điện âm tường Schneider MIP22212 cửa trắng 24 module đã được cập nhật chi tiết dưới đây:
Giới thiệu sản phẩm Tủ điện âm tường Schneider MIP22212 24 Module
- Tủ điện MIP22212 là dòng tủ điện kỹ thuật cao thuộc series Mini Pragma cao cấp từ thương hiệu Schneider Electric (Pháp).
- Thiết bị được tối ưu hóa cho các hệ thống yêu cầu độ an toàn điện cao, khả năng chống cháy, cách điện tốt và chống chịu va đập hiệu quả trong môi trường sử dụng dân dụng lẫn công nghiệp.
- Sức chứa 24 module (2 hàng x 12 cực) giúp quản lý và phân phối linh hoạt cho các nhánh phụ tải trong hệ thống điện.
- Sản phẩm sở hữu kiểu dáng bo cong hiện đại, màu trắng trang nhã kết hợp cửa màu trắng giúp giấu khéo léo hệ thống CB bên trong, ôm sát bề mặt tường mang lại tính thẩm mỹ vượt trội.
Mô tả mã sản phẩm Mini Pragma Schneider
Dòng tủ điện Mini Pragma có quy ước đặt mã rất rõ ràng giúp kỹ sư và thợ điện dễ dàng phân loại:
- MIP12…: Dòng tủ điện lắp nổi trên tường (Surface mounted).
- MIP22…: Dòng tủ điện âm tường (Flush mounted).
- Ký tự số tiếp theo 2 (ví dụ MIP22212): Thiết kế 2 hàng module.
- Ký tự T ở cuối (ví dụ MIP22212T): Cửa nhựa màu xám / trong mờ (Transparent/Smoked).
- Các chữ số cuối 04, 06, 08, 12, 18, 24, 36: Số lượng module tối đa lắp được trong tủ.
| Thông số kỹ thuật chi tiết Tủ điện âm tường Schneider MIP22212 | |
|---|---|
| Tên sản phẩm | Tủ điện âm tường Mini Pragma 24 module cửa trắng |
| Mã sản phẩm | MIP22212 |
| Thương hiệu | Schneider Electric (Pháp) |
| Dòng sản phẩm | Mini Pragma |
| Kiểu lắp đặt | Lắp âm tường (Flush Mounted) |
| Số module (18mm) | 24 Module |
| Số hàng (Rows) | 2 Hàng (12 cực / hàng) |
| Dòng điện định mức (In) | 63A |
| Điện áp hoạt động (Ue) | 400 V AC (Tần số 50/60 Hz) |
| Điện áp cách điện định mức (Ui) | 500 V |
| Màu sắc tủ & Cửa | Mặt che màu trắng (RAL 9003) – Cửa nhựa màu trắng |
| Góc mở cửa tủ | 140° (Có thể hoán đổi chiều mở cửa trái hoặc phải) |
| Chất liệu vỏ & cửa | Nhựa kỹ thuật Technopolymer cao cấp, tự dập tắt cháy |
| Cấp độ bảo vệ bụi & nước (IP) | IP40 (khi đóng cửa tủ) |
| Cấp độ chống va đập cơ học (IK) | IK07 |
| Độ chịu nhiệt (Glow Wire Test) | Mặt sau: 650°C | Phần gá thiết bị: 750°C (IEC 60695-2-11) |
| Nhiệt độ môi trường hoạt động | -25°C đến +60°C |
| Kích thước mặt ngoài (W x H x D) | 294 x 377 x 98 mm |
| Kích thước đục tường (W x H x D) | 270 x 355 x 80 mm |
| Trọng lượng sản phẩm | Khoảng 1.45 kg |
| Phụ kiện đi kèm trong tủ | 02 Thanh DIN rail thép mạ + Cầu đấu N+E (2 x 2×16 + 8×10 + 6×6) |
| Tiêu chuẩn quốc tế | IEC 60695-2-11, IEC 60670-24, EN 50102, RoHS, REACH |
Thông số chi tiết và chất liệu sản phẩm
Vỏ tủ điện Schneider MIP22212 được sản xuất bằng chất liệu nhựa kỹ thuật Technopolymer cao cấp, có khả năng tự tắt cháy khi gặp nhiệt độ cao, bảo vệ tối đa hệ thống điện khi xảy ra sự cố chập cháy. Tủ được trang bị sẵn thanh DIN rail chuẩn bằng thép mạ để cố định Aptomat dễ dàng.
Kích thước của Tủ điện âm tường Schneider MIP22212
Cách lắp đặt tủ 24 module Schneider
Đặc điểm và nguyên lý bảo vệ của tủ MIP22212
Khác với các dòng tủ điện tôn thông thường dễ bị oxy hóa hay giật điện khi rò rỉ, tủ điện âm tường Schneider MIP22212 sử dụng hoàn toàn vật liệu cách điện an toàn tuyệt đối.
- An toàn tuyệt đối: Lớp vỏ nhựa cách điện hoàn toàn, ngăn ngừa nguy cơ rò điện ra bề mặt ngoài tủ khi thao tác bật/tắt thiết bị.
- Chịu nhiệt và chống cháy: Đạt tiêu chuẩn kiểm định khắt khe IEC 60695-2-11 về khả năng chịu sức nóng dây nhiệt.
- Cửa đóng mở linh hoạt: Cửa tủ có thể đảo chiều mở trái/phải dễ dàng tùy thuộc vào không gian lắp đặt thực tế.
Tính năng nổi bật của Tủ điện âm tường Schneider MIP22212
- Thiết kế tinh tế: Giúp tối ưu không gian, tính thẩm mỹ cao cho khu vực lắp đặt.
- Cấp bảo vệ IP40 & IK07: Ngăn chặn bụi bẩn và dị vật xâm nhập, chịu lực va đập cơ học cực tốt trong quá trình sử dụng.
- Độ bền vượt trội: Không bị ngả màu hay giòn gãy theo thời gian dưới tác động của môi trường.
Ứng dụng thực tế của Tủ điện âm tường Schneider MIP22212
Với sức chứa 24 module, sản phẩm đáp ứng tốt nhu cầu lắp đặt cho nhiều loại hình công trình:
- Làm tủ điện tổng phân phối chính cho biệt thự, nhà phố, căn hộ hoặc văn phòng.
- Lắp đặt quản lý hệ thống điện cho cửa hàng, showroom, nhà hàng, khách sạn.
- Phân bổ thiết bị cực kỳ dễ dàng: Hàng 1 lắp CB tổng + chống sét SPD; các hàng tiếp theo lắp aptomat nhánh.
Bảng mã tủ điện âm tường 4-36 module Schneider (MIP22)
Tham khảo đầy đủ các mã tủ điện Schneider Mini Pragma dòng MIP22 từ 4 đến 36 module tại danh mục sản phẩm chính hãng của chúng tôi.
Kết luận
Tủ điện Schneider Mini Pragma âm tường MIP22212 là lựa chọn tối ưu cho công trình yêu cầu tính thẩm mỹ và độ an toàn cao. Sản phẩm có nhiều lựa chọn từ 4 đến 36 module, cửa trắng hoặc cửa xám, đáp ứng hoàn hảo nhu cầu lắp đặt.
Hãy liên hệ ngay cho chúng tôi để mua được Tủ điện âm tường MIP22212 Schneider chính hãng với giá cả tốt nhất.
