MG53BF GIC Rơ le bảo vệ pha – bảo vệ nguồn điện công nghiệp
Rơ le bảo vệ pha GIC dòng Voltage Monitoring Series SM 501 gồm các mã MG53BH, MG53BF và MB53BM, được thiết kế để bảo vệ hệ thống điện 3 pha 3 dây 415VAC trước các sự cố nguồn nguy hiểm như thấp áp, quá áp, mất pha, đảo pha và mất cân bằng pha. Đây là nhóm thiết bị phù hợp cho tủ điện điều khiển, hệ thống motor, máy bơm, quạt công nghiệp, máy nén khí, dây chuyền sản xuất và các ứng dụng tự động hóa cần nguồn cấp ổn định.
Các mã MG53BH, MG53BF, MB53BM GIC đều có ngõ ra relay 2 C/O, đèn LED hiển thị trạng thái nguồn và lỗi, thiết kế nhỏ gọn 36 x 90 x 60 mm, hỗ trợ lắp đặt trên DIN Rail. Với khả năng cài đặt ngưỡng điện áp, thời gian trễ và bảo vệ pha linh hoạt, dòng rơ le này giúp giảm nguy cơ hư hỏng thiết bị, hạn chế thời gian dừng máy và nâng cao độ an toàn khi vận hành.
Tổng quan về Rơ le bảo vệ pha GIC SM 501
Rơ le giám sát điện áp GIC SM 501 là dòng relay bảo vệ nguồn điện chuyên dùng cho hệ thống 3 pha 3 dây. Thiết bị hoạt động theo nguyên lý cảm biến điện áp, liên tục theo dõi tình trạng nguồn cấp và tác động relay khi phát hiện lỗi.
Dòng sản phẩm này được dùng để bảo vệ thiết bị điện trước các lỗi thường gặp như điện áp thấp, điện áp cao, mất pha, sai thứ tự pha hoặc lệch pha. Trong đó:
- MG53BH GIC: bảo vệ UV/OV & SPP, có ON Delay tùy chỉnh 0.5 đến 15 giây.
- MG53BF GIC: bảo vệ UV/OV & SPP, có OFF Delay tùy chỉnh 0.5 đến 15 giây.
- MB53BM GIC: bảo vệ UV/OV & SPP, quá áp cố định 110%, mất cân bằng pha tùy chỉnh 5% đến 17%.
Nhờ thiết kế công nghiệp, ngõ ra relay 2 C/O và khả năng lắp DIN Rail, các mã sản phẩm này dễ dàng tích hợp vào tủ điện điều khiển motor, bơm, quạt, máy nén khí, hệ thống HVAC và dây chuyền sản xuất.

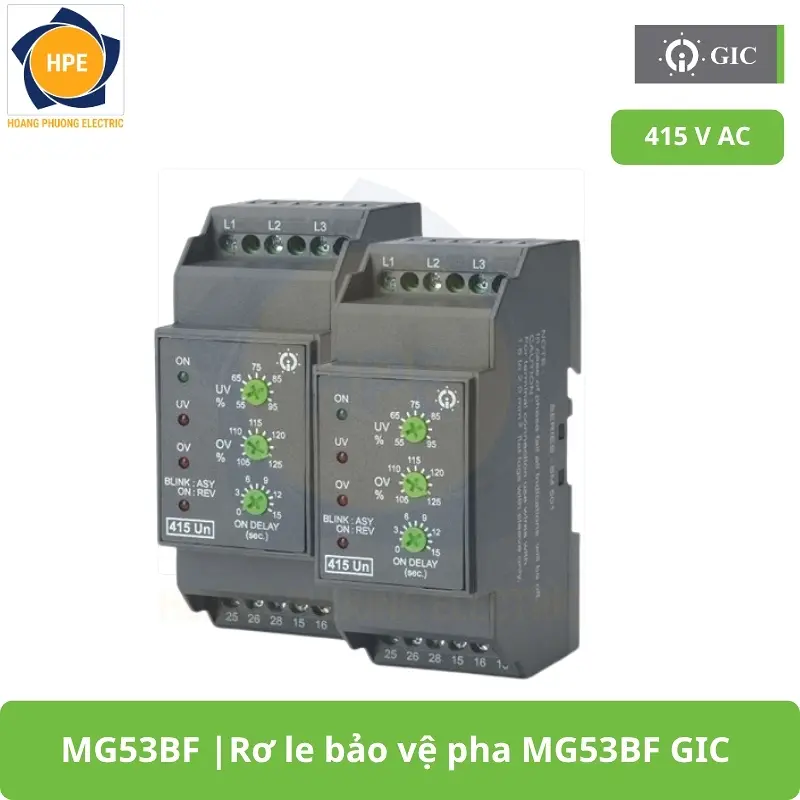

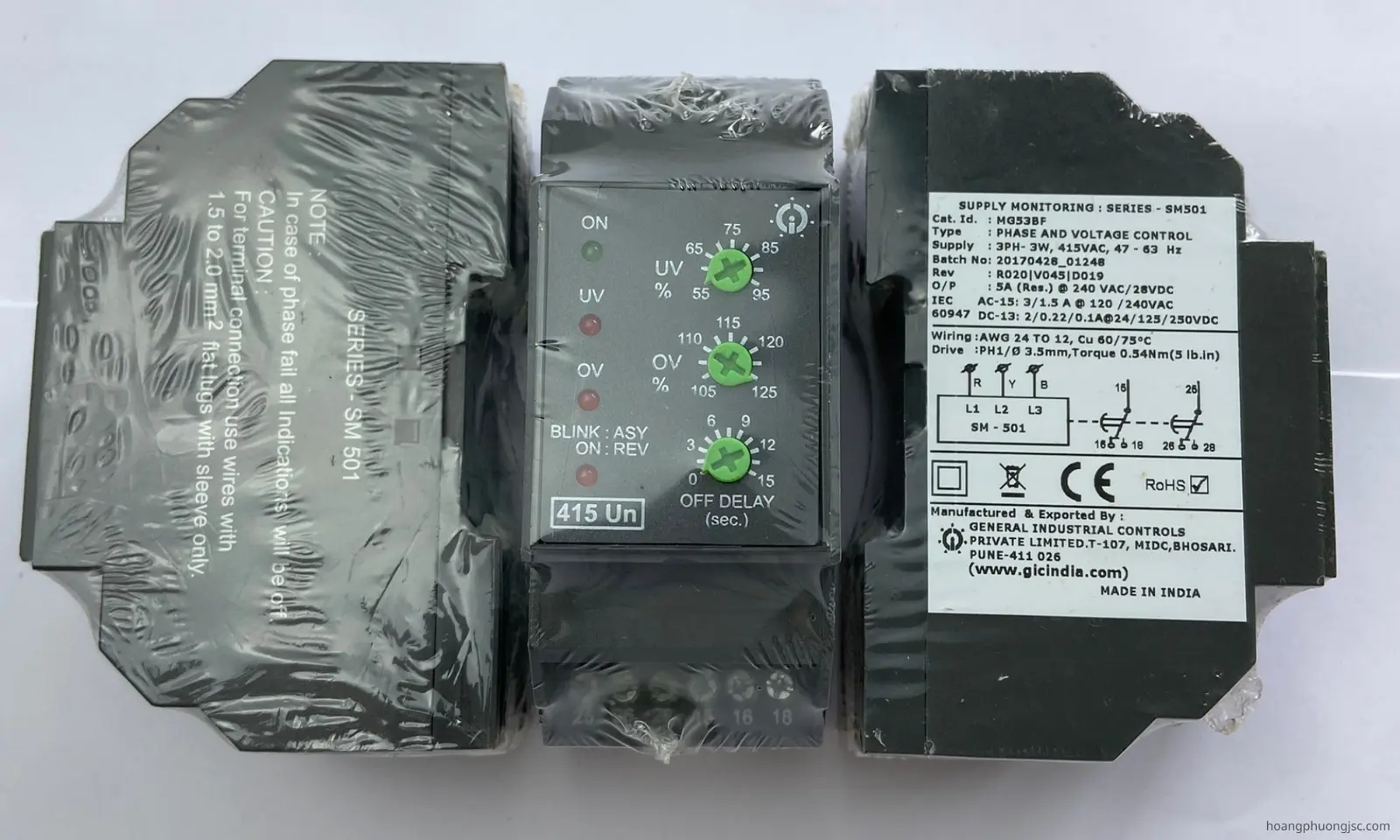

MG53BF GIC là Rơ le bảo vệ pha thuộc dòng Voltage Monitoring Series SM 501, được thiết kế cho hệ thống 415VAC, 3 pha 3 dây nhằm bảo vệ thiết bị trước các sự cố như thấp áp, quá áp, mất pha, đảo pha và mất cân bằng pha tùy theo từng phiên bản. Với ngõ ra relay 2 C/O, đèn LED hiển thị trạng thái nguồn và lỗi, thiết kế nhỏ gọn, lắp đặt dễ dàng trên DIN Rail, MG53BF GIC phù hợp sử dụng trong tủ điện điều khiển, hệ thống motor, máy bơm, HVAC, máy nén khí, băng tải và các dây chuyền tự động hóa công nghiệp.
Thông số kỹ thuật Rơ le bảo vệ pha MG53BF GIC
| Mã sản phẩm | MG53BF |
| Kích thước (mm) | 36 x 90 x 60 mm |
| Trọng lượng (g) | 120g |
| Dòng sản phẩm | Voltage Monitoring Series SM 501 |
| Điện áp cấp | 415VAC |
| Hệ thống sử dụng | 3 pha 3 dây |
| Tần số | 50/60Hz |
| Công suất tiêu thụ | 10VA |
| Bảo vệ mất pha | Có |
| Bảo vệ thứ tự pha | Có |
| Bảo vệ mất cân bằng pha | 10% |
| Under Voltage | 55% đến 95% Un |
| Over Voltage | 105% đến 125% Un |
| Hysteresis | 7V ±2V của điện áp trip |
| ON Delay | 5 giây |
| OFF Delay / Trip Time | 0.5 đến 15 giây, tùy chỉnh |
| Relay Output | 2 C/O |
| Contact Rating | 5A @ 250VAC / 28VDC |
| Lắp đặt | Base / DIN Rail |
Ưu điểm của Rơ le bảo vệ pha GIC SM 501
- Bảo vệ hệ thống trước lỗi thấp áp, quá áp, mất pha, đảo pha và mất cân bằng pha.
- Phù hợp cho hệ thống 415VAC, 3 pha 3 dây.
- Có ngõ ra relay 2 C/O, dễ tích hợp vào mạch điều khiển và cảnh báo.
- Hỗ trợ cài đặt thời gian trễ ON Delay hoặc OFF Delay tùy từng mã.
- LED hiển thị riêng cho Power ON, UV, OV, đồng thời báo lỗi đảo pha và lệch pha.
- Thiết kế nhỏ gọn 36 x 90 x 60 mm, tiết kiệm không gian tủ điện.
- Lắp đặt nhanh trên DIN Rail hoặc đế.
- Vỏ chống cháy UL94-V0, phù hợp cho môi trường công nghiệp.
- Giúp bảo vệ motor, máy bơm, máy nén khí và thiết bị điện trước sự cố nguồn.
- Hỗ trợ giảm thời gian dừng máy và tăng độ ổn định vận hành.
Ứng dụng của Rơ le bảo vệ pha MG53BF GIC
Các mã MG53BH, MG53BF và MB53BM GIC được sử dụng rộng rãi trong các hệ thống cần giám sát và bảo vệ nguồn 3 pha, bao gồm:
- Tủ điện điều khiển motor 3 pha.
- Hệ thống máy bơm nước, bơm PCCC, trạm bơm.
- Hệ thống HVAC, quạt công nghiệp, máy nén khí.
- Dây chuyền sản xuất tự động.
- Tủ điều khiển băng tải, máy đóng gói, máy công nghiệp.
- Hệ thống cần bảo vệ khỏi mất pha, đảo pha, thấp áp, quá áp và lệch pha.
- Các ứng dụng cần ngõ ra relay 2 C/O để vừa điều khiển vừa cảnh báo lỗi.
Bảng so sánh thông số Rơ le bảo vệ pha MG53BF GIC
| Thông số | MG53BH | MG53BF | MB53BM |
|---|---|---|---|
| Điện áp cấp | 415VAC | 415VAC | 415VAC |
| Hệ thống nguồn | 3 pha 3 dây | 3 pha 3 dây | 3 pha 3 dây |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz |
| Công suất tiêu thụ | 10VA | 10VA | 10VA |
| Bảo vệ thấp áp | Có | Có | Có |
| Bảo vệ quá áp | Có | Có | Có |
| Mất pha | Có | Có | Có |
| Thứ tự pha | Có | Có | Có |
| Mất cân bằng pha | 10% | 10% | 5% đến 17% |
| Under Voltage | 55% đến 95% Un | 55% đến 95% Un | 80% Un symmetrical |
| Over Voltage | 105% đến 125% Un | 105% đến 125% Un | 110% Un fixed |
| Hysteresis | 7V ±2V của điện áp trip | 7V ±2V của điện áp trip | 7V ±2V của điện áp đầu vào |
| ON Delay | 0.5-15s | 5s | 0.5-15s |
| OFF Delay | 5s | 0.5-15s | 0.5-15s |
| Relay Output | 2 C/O | 2 C/O | 2 C/O |
| Contact Rating | 5A @ 250VAC / 28VDC | 5A @ 250VAC / 28VDC | 5A @ 250VAC / 28VDC |
| LED hiển thị | Power ON, UV, OV, đảo pha, lệch pha | Power ON, UV, OV, đảo pha, lệch pha | Power ON, UV, OV, đảo pha, lệch pha |
| Nhiệt độ hoạt động | -15°C đến +55°C | -15°C đến +55°C | -15°C đến +55°C |
| Nhiệt độ lưu trữ | -25°C đến +70°C | -25°C đến +70°C | -25°C đến +70°C |
| Kích thước | 36 x 90 x 60 mm | 36 x 90 x 60 mm | 36 x 90 x 60 mm |
| Trọng lượng | 120g | 120g | 120g |
| Lắp đặt | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail |
| Cấp bảo vệ | IP20 terminal, IP40 enclosure | IP20 terminal, IP40 enclosure | IP20 terminal, IP40 enclosure |
Nên chọn MG53BH, MG53BF hay MB53BM?
- Chọn MG53BH GIC nếu hệ thống cần bảo vệ UV/OV & SPP với ON Delay tùy chỉnh 0.5 đến 15 giây.
- Chọn MG53BF GIC nếu cần bảo vệ UV/OV & SPP với OFF Delay tùy chỉnh 0.5 đến 15 giây.
- Chọn MB53BM GIC nếu cần bảo vệ UV/OV & SPP, đồng thời muốn điều chỉnh ngưỡng mất cân bằng pha từ 5% đến 17%.
Nếu hệ thống có yêu cầu bảo vệ cơ bản với thời gian đóng relay linh hoạt, MG53BH là lựa chọn phù hợp. Nếu cần kiểm soát thời gian ngắt khi xảy ra lỗi, MG53BF sẽ tối ưu hơn. Nếu cần giám sát lệch pha chính xác và điều chỉnh được ngưỡng bảo vệ, MB53BM là lựa chọn nên ưu tiên.
Lưu ý khi lắp đặt và sử dụng
- Kiểm tra đúng điện áp hệ thống 415VAC, 3 pha 3 dây trước khi lắp đặt.
- Đấu nối đúng các pha L1, L2, L3 theo sơ đồ kỹ thuật.
- Cài đặt đúng ngưỡng Under Voltage, Over Voltage và thời gian trễ theo yêu cầu hệ thống.
- Với MB53BM, cần cài đặt mức Phase Asymmetry 5% đến 17% phù hợp với tải.
- Không sử dụng vượt quá định mức tiếp điểm 5A @ 250VAC / 28VDC.
- Lắp thiết bị trong tủ điện khô ráo, thông thoáng, hạn chế bụi và hơi ăn mòn.
- Kiểm tra LED để xác định trạng thái nguồn, lỗi UV, OV, đảo pha hoặc lệch pha.
- Nên kết hợp với contactor, MCB, overload relay hoặc thiết bị bảo vệ motor phù hợp.
Sơ đồ và cách lắp đặt
Kết luận
MG53BF GIC là Rơ le bảo vệ pha thuộc dòng Voltage Monitoring Series SM 501, chuyên dùng cho hệ thống 415VAC, 3 pha 3 dây. Các thiết bị này giúp bảo vệ nguồn trước tình trạng thấp áp, quá áp, mất pha, đảo pha và mất cân bằng pha, đồng thời hỗ trợ ngõ ra 2 C/O để dễ dàng tích hợp vào tủ điện điều khiển.
Nếu bạn đang tìm kiếm Rơ le bảo vệ pha GIC chính hãng, MG53BF GIC là lựa chọn phù hợp cho hệ thống motor, máy bơm, HVAC, máy nén khí, băng tải và dây chuyền sản xuất công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ pha MG53BF GIC chính hãng với giá cả tốt nhất.
