MD71B9 GIC – Rơ le giám sát điện áp GIC SM 500
Tổng quan về rơ le giám sát điện áp GIC SM 500
Rơ le giám sát điện áp GIC SM 500 là dòng relay bảo vệ nguồn điện, hoạt động theo nguyên lý cảm biến điện áp để phát hiện các lỗi bất thường trên hệ thống. Tùy từng mã sản phẩm, thiết bị có thể dùng cho hệ thống 1 pha, 3 pha 4 dây hoặc các ứng dụng cần bảo vệ mất trung tính.
Các mã MD71BH, MD71BF và MD71B9 tập trung vào chức năng giám sát thấp áp và quá áp với ngõ ra 1 C/O. Nhóm MG73BH và MG73BF bổ sung thêm chức năng Single Phasing Preventor – SPP, giúp bảo vệ mất pha, đảo pha và mất cân bằng pha, sử dụng ngõ ra 2 C/O. Trong khi đó, MAC04D0100 và MAC04D0119 thuộc nhóm Neutral Loss Protection, chuyên dùng để phát hiện mất trung tính kết hợp bảo vệ pha và điện áp.
MD71B9 GIC là rơ le giám sát điện áp thuộc dòng Voltage Monitoring Series SM 500, được thiết kế để bảo vệ hệ thống điện trước các sự cố như thấp áp, quá áp, mất pha, đảo pha, mất cân bằng pha hoặc mất trung tính tùy theo từng phiên bản. Với thiết kế nhỏ gọn, lắp đặt dễ dàng trên DIN Rail, ngõ ra relay 1 C/O hoặc 2 C/O và đèn LED hiển thị trạng thái lỗi, MD71B9 GIC phù hợp sử dụng trong tủ điện điều khiển, hệ thống motor, máy bơm, HVAC, tủ phân phối và các dây chuyền tự động hóa công nghiệp. Sản phẩm giúp phát hiện nhanh sự cố nguồn, bảo vệ thiết bị điện và nâng cao độ ổn định khi vận hành.

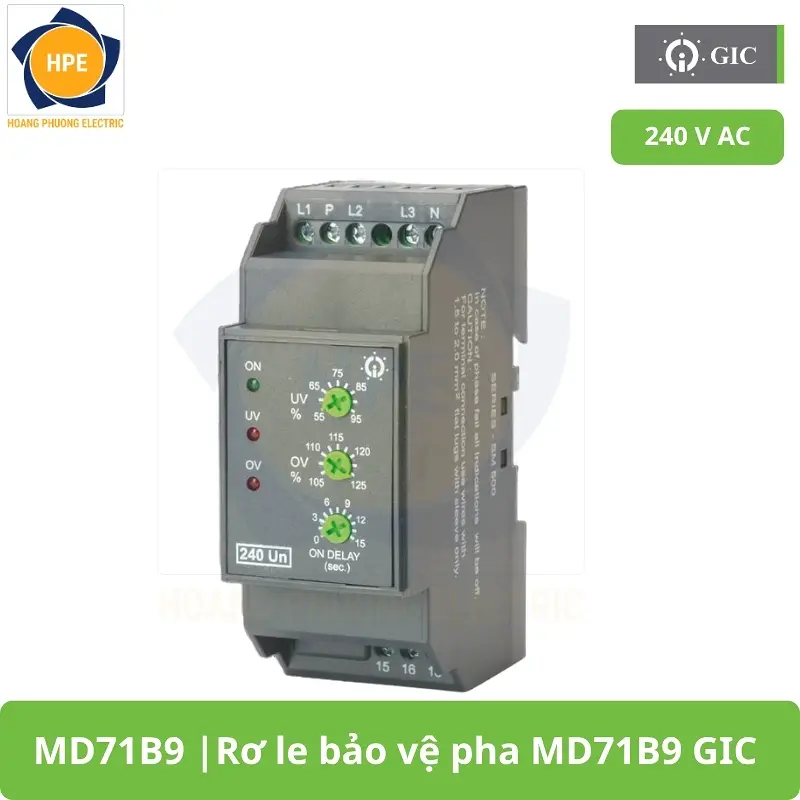

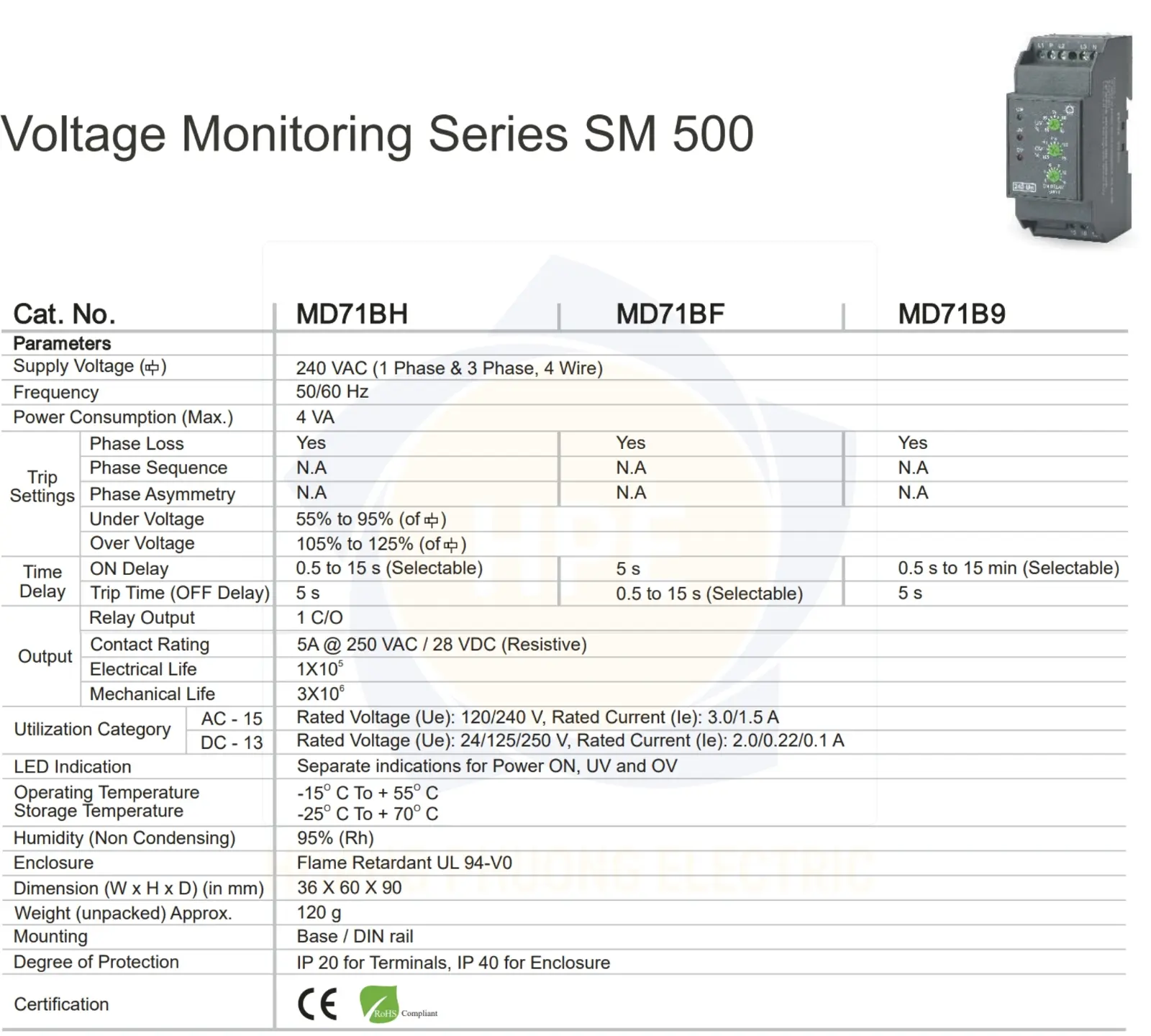

Thông số kỹ thuật Rơ le bảo vệ pha MD71B9 GIC
| Mã sản phẩm | MD71B9 |
| Kích thước (mm) | 36 x 60 x 90 |
| Trọng lượng (g) | 120 |
| Điện áp cấp | 240VAC |
| Hệ thống sử dụng | 1 pha & 3 pha 4 dây |
| Bảo vệ | Thấp áp, quá áp |
| Under Voltage | 55% đến 95% Un |
| Over Voltage | 105% đến 125% Un |
| ON Delay | 0.5 giây đến 15 phút, tùy chỉnh |
| OFF Delay / Trip Time | 5 giây |
| Relay Output | 1 C/O |
| Contact Rating | 5A @ 250VAC / 28VDC |
| LED hiển thị | Power ON, UV, OV |
| Lắp đặt | DIN Rail / Base |
Ưu điểm của rơ le giám sát điện áp GIC SM 500
- Hỗ trợ bảo vệ thấp áp và quá áp với ngưỡng cài đặt linh hoạt.
- Có các phiên bản bảo vệ mất pha, đảo pha, mất cân bằng pha và mất trung tính.
- Phù hợp cho hệ thống 1 pha, 3 pha 4 dây tùy từng mã sản phẩm.
- Có lựa chọn ngõ ra 1 C/O hoặc 2 C/O, dễ tích hợp vào mạch điều khiển.
- Thời gian trễ ON Delay/OFF Delay có thể chọn theo nhu cầu vận hành.
- Đèn LED hiển thị trạng thái Power ON, UV, OV và các lỗi pha giúp dễ kiểm tra.
- Thiết kế nhỏ gọn, lắp đặt nhanh trên DIN Rail.
- Vỏ chống cháy UL94-V0, phù hợp trong tủ điện công nghiệp.
- Tự động phục hồi khi lỗi được loại bỏ ở nhóm bảo vệ mất trung tính.
- Giúp bảo vệ motor, máy bơm, tủ điện và thiết bị điều khiển khỏi sự cố nguồn.
Ứng dụng của Rơ le bảo vệ pha MD71B9 GIC
Các mã rơ le giám sát điện áp GIC SM 500 được sử dụng trong nhiều hệ thống cần bảo vệ nguồn điện ổn định, bao gồm:
- Tủ điện điều khiển motor, máy bơm, quạt, máy nén khí.
- Hệ thống HVAC, bơm nước, bơm PCCC, trạm bơm.
- Tủ điện phân phối trong nhà máy, xưởng sản xuất.
- Dây chuyền tự động hóa, máy đóng gói, máy công nghiệp.
- Hệ thống cần bảo vệ thấp áp, quá áp, mất pha, đảo pha.
- Hệ thống 3 pha 4 dây cần bảo vệ mất trung tính.
- Các ứng dụng cần ngắt tải hoặc cảnh báo khi nguồn điện bất thường.
Bảng so sánh thông số Rơ le bảo vệ pha MD71B9 GIC
| Thông số | MD71BH | MD71BF | MD71B9 | MG73BH | MG73BF | MAC04D0100 | MAC04D0119 |
|---|---|---|---|---|---|---|---|
| Dòng sản phẩm | SM 500 | SM 500 | SM 500 | SM 500 | SM 500 | SM500 Neutral Loss | SM500 Neutral Loss |
| Điện áp | 240VAC | 240VAC | 240VAC | 240VAC | 240VAC | 415VAC | 380VAC |
| Hệ thống | 1 pha & 3 pha 4 dây | 1 pha & 3 pha 4 dây | 1 pha & 3 pha 4 dây | 1 pha & 3 pha 4 dây | 1 pha & 3 pha 4 dây | 3 pha 4 dây | 3 pha 4 dây |
| Thấp áp UV | 55-95% Un | 55-95% Un | 55-95% Un | 55-95% Un | 55-95% Un | 55-95% Un | — |
| Quá áp OV | 105-125% Un | 105-125% Un | 105-125% Un | 105-125% Un | 105-125% Un | 105-125% Un | — |
| Mất pha | Có | Có | Có | Có | Có | Có | Có |
| Đảo pha | Không áp dụng | Không áp dụng | Không áp dụng | Có | Có | Có | Có |
| Mất cân bằng pha | Không áp dụng | Không áp dụng | Không áp dụng | 10% Un | 10% Un | 94V ±4V Ph-Ph | Có |
| Mất trung tính | Không | Không | Không | Không | Không | Có | Có |
| Relay Output | 1 C/O | 1 C/O | 1 C/O | 2 C/O | 2 C/O | 2 C/O | 2 C/O |
| Contact Rating | 5A@240VAC/28VDC | 5A@240VAC/28VDC | 5A@240VAC/28VDC | 5A@240VAC/28VDC | 5A@240VAC/28VDC | 5A@240VAC/28VDC | 2 C/O |
| Kích thước | 36 x 60 x 90 mm | 36 x 60 x 90 mm | 36 x 60 x 90 mm | 36 x 60 x 90 mm | 36 x 60 x 90 mm | 36 x 90 x 60 mm | 36 x 90 x 60 mm |
| Lắp đặt | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail |
Nên chọn mã rơ le giám sát điện áp GIC nào?
- Chọn MD71BH nếu cần bảo vệ thấp áp/quá áp và điều chỉnh ON Delay 0.5-15 giây.
- Chọn MD71BF nếu cần bảo vệ thấp áp/quá áp và điều chỉnh OFF Delay 0.5-15 giây.
- Chọn MD71B9 nếu cần thời gian ON Delay dài từ 0.5 giây đến 15 phút.
- Chọn MG73BH nếu cần bảo vệ UV/OV + SPP với ON Delay 0.5-15 giây và ngõ ra 2 C/O.
- Chọn MG73BF nếu cần bảo vệ UV/OV + SPP với OFF Delay 0.5-15 giây và ngõ ra 2 C/O.
- Chọn MAC04D0100 nếu cần bảo vệ mất trung tính cho hệ thống 415VAC, 3 pha 4 dây.
- Chọn MAC04D0119 nếu cần bảo vệ mất trung tính cho hệ thống 380VAC.
Lưu ý khi lắp đặt và sử dụng rơ le giám sát điện áp SM 500 MD71B9 GIC
- Kiểm tra đúng điện áp hệ thống trước khi lắp đặt: 240VAC, 380VAC hoặc 415VAC tùy mã.
- Đấu nối đúng theo hệ thống 1 pha, 3 pha 4 dây hoặc neutral loss protection.
- Cài đặt đúng ngưỡng UV/OV theo yêu cầu bảo vệ thực tế.
- Chọn đúng thời gian ON Delay hoặc OFF Delay để tránh relay tác động sai do dao động ngắn hạn.
- Không sử dụng vượt quá định mức tiếp điểm relay.
- Lắp thiết bị trong tủ điện khô ráo, thông thoáng, hạn chế bụi và hơi ăn mòn.
- Kiểm tra LED trạng thái để xác định lỗi thấp áp, quá áp, đảo pha, lệch pha hoặc mất trung tính.
- Nên kết hợp với MCB, contactor, overload relay hoặc thiết bị bảo vệ motor phù hợp.

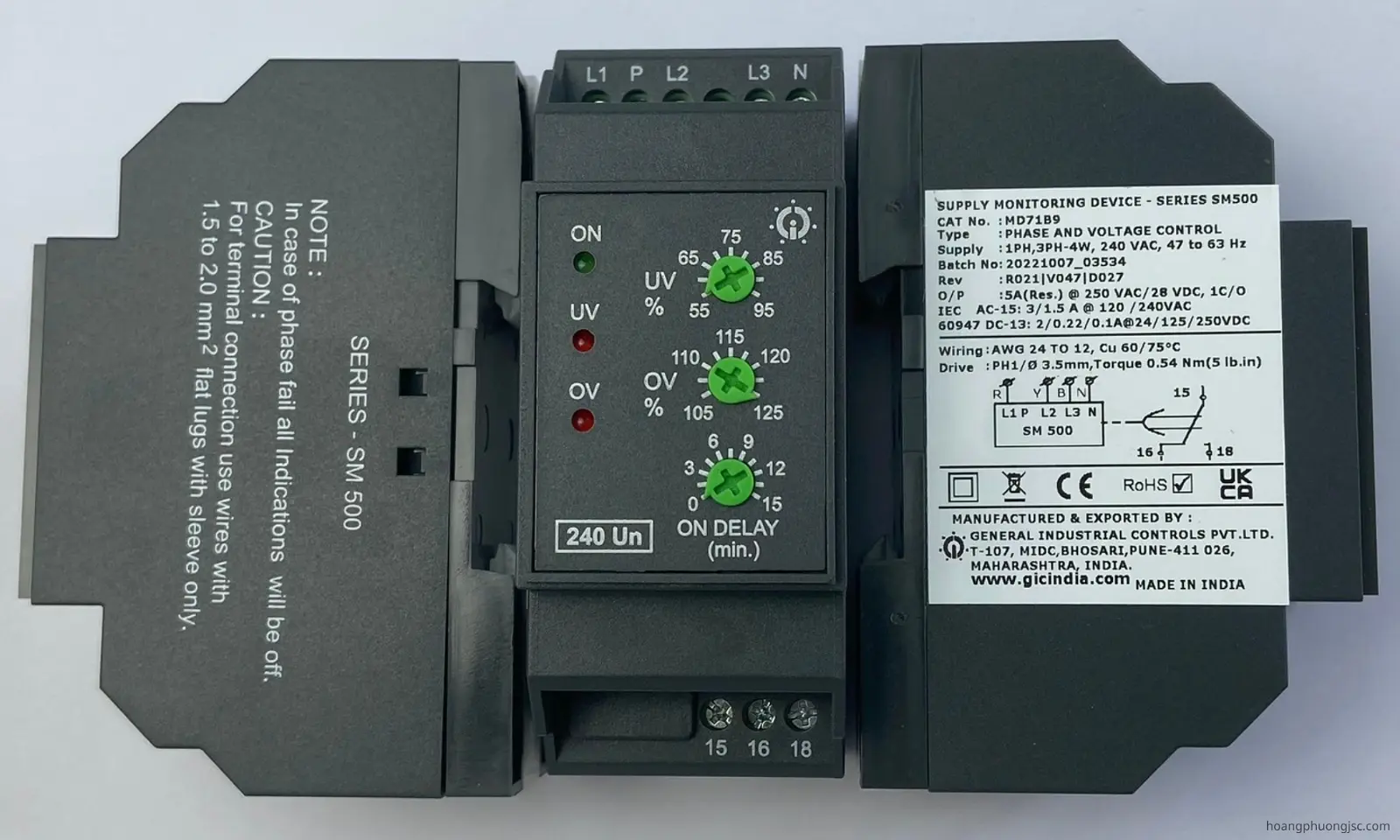

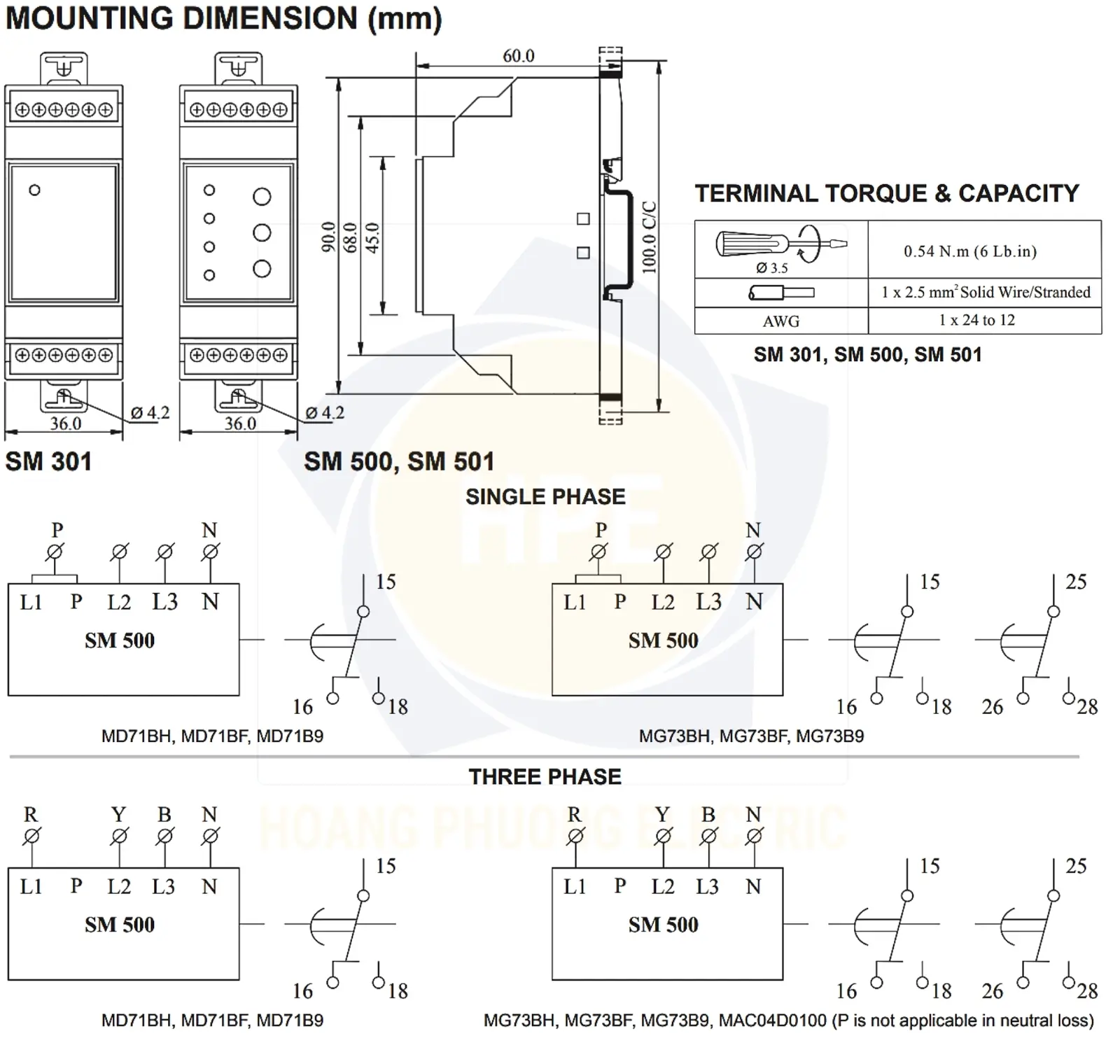

Sơ đồ và cách lắp đặt
Vì sao nên chọn rơ le giám sát điện áp GIC SM 500?
Rơ le giám sát điện áp GIC SM 500 là lựa chọn phù hợp cho các hệ thống cần bảo vệ nguồn điện ổn định, dễ lắp đặt và dễ vận hành. Dòng sản phẩm này có nhiều phiên bản từ bảo vệ thấp áp/quá áp cơ bản đến bảo vệ nâng cao như SPP và Neutral Loss Protection, giúp người dùng chọn đúng mã theo từng ứng dụng cụ thể.
Với thiết kế nhỏ gọn, ngõ ra relay linh hoạt, đèn LED cảnh báo rõ ràng và khả năng lắp DIN Rail, các mã MD71BH, MD71BF, MD71B9, MG73BH, MG73BF, MAC04D0100 và MAC04D0119 giúp tăng độ an toàn cho tủ điện, giảm rủi ro hư hỏng thiết bị và nâng cao độ tin cậy của hệ thống vận hành.
Kết luận
MD71B9 GIC là rơ le giám sát điện áp thuộc dòng Voltage Monitoring Series SM 500, phù hợp cho nhiều nhu cầu bảo vệ nguồn trong tủ điện công nghiệp. Tùy từng mã, thiết bị có thể bảo vệ thấp áp, quá áp, mất pha, đảo pha, mất cân bằng pha hoặc mất trung tính.
Nếu bạn đang tìm kiếm rơ le giám sát điện áp GIC SM 500 chính hãng, đây là nhóm sản phẩm đáng cân nhắc cho hệ thống motor, máy bơm, HVAC, tủ điện phân phối và dây chuyền tự động hóa.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ pha MD71B9 GIC chính hãng với giá cả tốt nhất.
