Aptomat Khối LV510300 3P 16A 25kA Schneider
MCCB Schneider LV510300 thuộc dòng EasyPact CVS100B, là aptomat khối được thiết kế để bảo vệ hệ thống điện trước các sự cố quá tải và ngắn mạch. Sản phẩm có cấu hình 3P, dòng định mức 16A và khả năng cắt ngắn mạch 25kA tại điện áp 380–415VAC.
Với thiết kế sử dụng bộ bảo vệ nhiệt từ TM-D, kết hợp chức năng bảo vệ quá tải bằng cơ cấu nhiệt và bảo vệ ngắn mạch bằng cơ cấu từ. LV510300 có thể đáp ứng tốt tủ điện phân phối tại nhà xưởng, công trình thương mại và các hệ thống điện công nghiệp.
Thông số kỹ thuật của MCCB EasyPact CVS100B LV510300
| Dòng sản phẩm | EasyPact CVS |
| Model | CVS100 |
| Mã sản phẩm | LV510300 |
| Loại thiết bị | Aptomat khối MCCB |
| Số cực | 3P |
| Dòng điện định mức | 16A |
| Bộ bảo vệ | TM-D, nhiệt từ |
| Khả năng cắt ngắn mạch (Icu) | 25kA tại 380–415VAC |
| Điện áp chịu xung định mức (Uimp) | 8kV |
| Tần số hoạt động | 50/60Hz |
| Kiểu lắp đặt | Cố định, lắp trên tấm đỡ |
| Tiêu chuẩn | IEC 60947-2 |
Kích thước và hướng dẫn lắp đặt MCCB EasyPact CVS100B

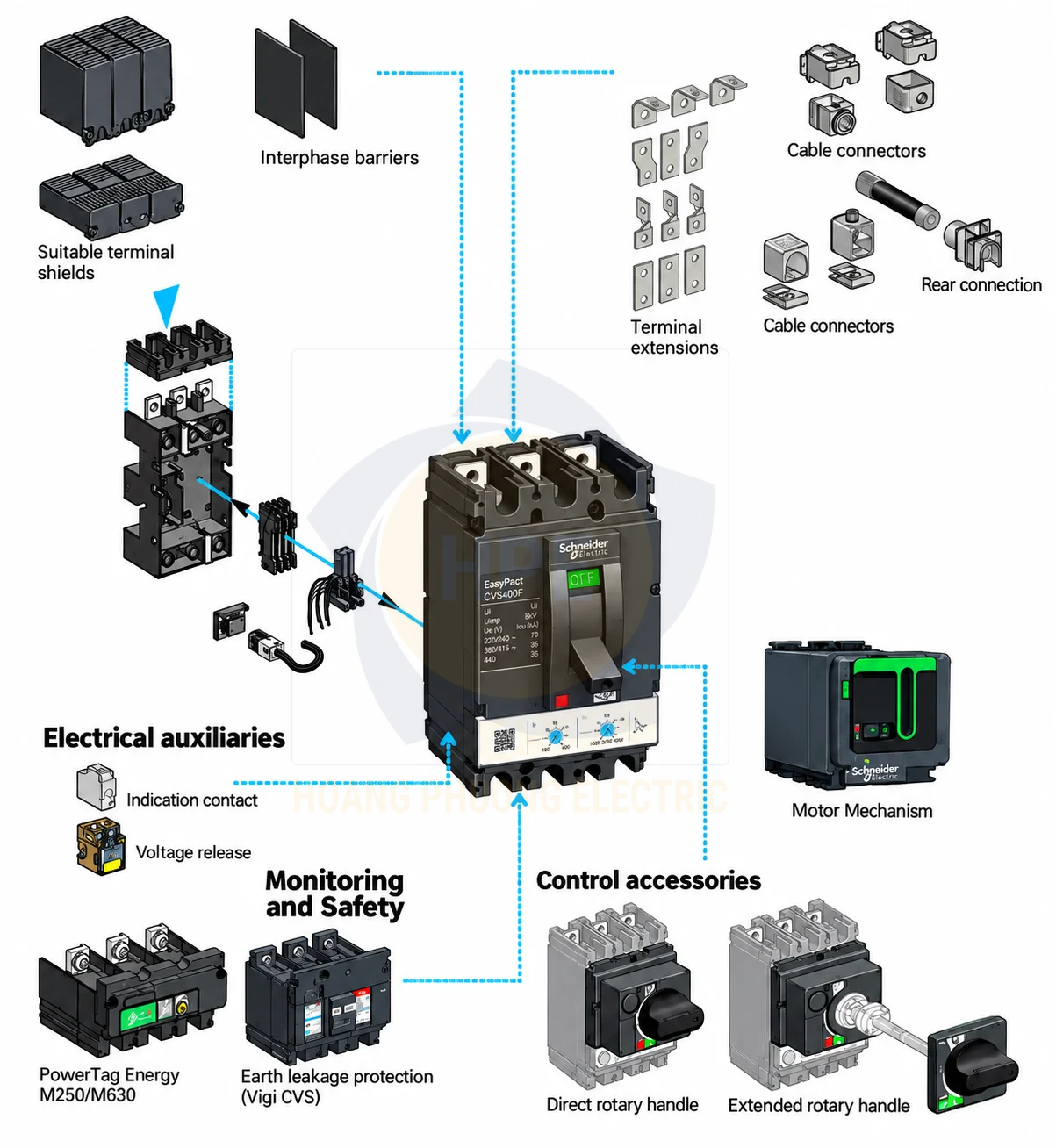

Phụ kiện MCCB EasyPact LV510300
-
MX: Cuộn cắt từ xa – Shunt Trip.
-
MN: Cuộn bảo vệ thấp áp – Undervoltage Release.
-
OF: Tiếp điểm phụ báo trạng thái đóng/cắt.
-
SD: Tiếp điểm báo sự cố hoặc tác động bảo vệ.
-
SDE: Tiếp điểm báo MCCB tác động do sự cố.
-
SDV: Tiếp điểm báo tác động bảo vệ dòng rò (khi sử dụng module Vigi tương thích).
-
Tay xoay trực tiếp: Direct Rotary Handle.
-
Tay xoay kéo dài: Extended Rotary Handle.
Ưu điểm của MCCB EasyPact CVS100B
| Bảo vệ quá tải và ngắn mạch | MCCB Schneider CVS100B LV510300 được trang bị bộ bảo vệ nhiệt từ TM-D. Cơ cấu nhiệt hỗ trợ bảo vệ khi dòng điện vượt mức cho phép trong một khoảng thời gian, còn cơ cấu từ tác động khi xuất hiện dòng ngắn mạch lớn. |
| Khả năng cắt ngắn mạch 25kA | Sản phẩm có khả năng cắt ngắn mạch định mức Icu là 25kA tại điện áp 380–415VAC theo thông số nhà sản xuất. Đây là thông số quan trọng khi lựa chọn MCCB cho tủ điện phân phối, |
| Thiết kế 3 cực cho hệ thống điện ba pha | Cấu hình 3P cho phép thiết bị đóng cắt ba cực của mạch điện. Với dòng định mức 16A, sản phẩm có thể được sử dụng cho các nhánh phân phối ba pha phù hợp, sau khi xem xét dòng tải, tiết diện dây dẫn và yêu cầu bảo vệ của hệ thống. |
Thiết kế thuận tiện cho lắp đặt trong tủ điện |
Thiết bị sử dụng kiểu lắp đặt cố định, thao tác đóng cắt bằng tay gạt và đấu nối bằng đầu nối vít. Cấu hình này hỗ trợ bố trí thiết bị trong tủ điện và thuận tiện cho công tác kiểm tra, bảo trì. |
Ứng dụng của MCCB EasyPact CVS100B
- Tủ điện phân phối điện hạ áp.
- Mạch nhánh ba pha có dòng tải phù hợp với thiết bị.
- Tủ điện điều khiển máy móc và thiết bị công nghiệp.
- Hệ thống điện tại nhà xưởng, khu thương mại và công trình kỹ thuật.
- Các hệ thống cần phối hợp bảo vệ quá tải và ngắn mạch.
Lưu ý khi lắp đặt MCCB LV510300
- Dòng điện tải: Xác nhận dòng làm việc của mạch phù hợp với mức 16A và đặc tính bảo vệ của bộ TM-D.
- Dòng ngắn mạch: Đảm bảo khả năng cắt của MCCB đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp đặt.
- Số cực: Xác nhận hệ thống yêu cầu thiết bị 3P và có phương án đóng cắt dây trung tính phù hợp nếu cần.
- Phối hợp bảo vệ: Kiểm tra tính chọn lọc và phối hợp với thiết bị bảo vệ phía trước, phía sau.
- Điều kiện lắp đặt: Thực hiện đấu nối, siết đầu cực và kiểm tra vận hành theo hướng dẫn của Schneider Electric.
