1. Cơ chế triệt tiêu xung điện động và nguyên lý cấu trúc hệ thống ba pha bốn cực
Himel HDY3N806 là thiết bị bảo vệ quá điện áp đột biến (Surge Protective Device – SPD) Class II (Type 2), hoạt động dựa trên đặc tuyến phi tuyến của hệ thống linh kiện biến trở oxit kim loại (MOV – Metal Oxide Varistor) công suất lớn kết hợp với ống phóng điện khí (GDT – Gas Discharge Tube). Thiết bị thuộc dải sản phẩm HDY3N của hãng Himel, chuyên dụng để lắp đặt tại vị trí tủ điện phân phối tổng đầu nguồn (MSB) của công trình, tủ phân phối chính phân xưởng, hoặc ngõ vào nguồn của các hệ thống điện ba pha bốn dây nhằm ngăn chặn các xung sét lan truyền biên độ lớn hoặc xung quá áp nội bộ có năng lượng cao sinh ra từ quá trình đóng ngắt các tải cảm khối lượng lớn.
Cơ cấu kỹ thuật của HDY3N806 Himel được cấu trúc theo dạng mô-đun bốn cực tích hợp bao gồm phần đế cố định bám ray và bốn khối cắm rút (Plug-in) chứa mạch chức năng độc lập cho ba dây pha (L1, L2, L3) và dây trung tính (N). Khi hệ thống điện vận hành ở trạng thái bình thường dưới ngưỡng điện áp hoạt động liên tục lớn nhất, thiết bị duy trì trạng thái cách điện dòng rò ở mức micro-ampe. Khi xuất hiện xung điện động cường độ cao bám sàn đường dây do sét đánh hoặc hiện tượng quá áp cảm ứng năng lượng lớn, trở kháng nội vi của SPD sụt giảm nhanh chóng xuống mức gần bằng không trong thời gian dưới 25 nano giây. Quá trình này tạo ra một mạch ngắn mạch tạm thời, chuyển hướng toàn bộ dòng năng lượng xung kích 8/20µs xuống hệ thống tiếp địa trung tâm, giới hạn điện áp dư bệ máy ở mức an toàn cho thiết bị phụ tải phía sau.
2. Đặc tính phần cứng và cấu trúc giao diện hiển thị trạng thái công suất lớn
Thiết bị chống sét lan truyền Himel HDY3N806 được chế tạo bám sát tiêu chuẩn quốc tế IEC 61643-11 với các đặc tính cấu tạo cơ khí:
-
Cấu trúc bảo vệ 3P+N công suất cao: Thiết bị tích hợp cấu trúc bảo vệ bao gồm ba cực Pha (L1, L2, L3) sử dụng công nghệ biến trở dải dòng cao và một cực Trung tính (N) sử dụng ống phóng điện khí công suất lớn. Thiết kế này ngăn chặn hiện tượng dòng rò từ các dây pha xuống đất qua cấu trúc SPD khi lưới điện xảy ra hiện tượng lệch pha, quá áp tạm thời (TOV) hoặc mất trung tính ngoài hiện trường.
-
Cửa sổ hiển thị trạng thái cơ học độc lập cho từng cực: Mặt trước của mỗi mô-đun cắm rút được trang bị cơ cấu cờ báo chỉ thị màu riêng biệt. Trạng thái hoạt động bình thường hiển thị màu xanh; khi một trong các khối MOV bên trong bị suy hao cơ học do triệt dòng sét tích lũy vượt định mức, cờ chỉ thị tại vị trí cực đó chuyển sang màu đỏ, cảnh báo kỹ sư vận hành cần tiến hành thay thế mô-đun cắm rút lỗi mà không cần tháo dây hay ngắt nguồn toàn bộ phần đế.
-
Cầu đấu dây diện tích lớn chịu dòng cao: Đầu nối dây của thiết bị hỗ trợ kết nối cáp linh hoạt dải tiết diện rộng lên tới 25 mm² – 35 mm² cho cả cực pha và cực tiếp địa. Cấu trúc này đảm bảo diện tích tiếp xúc lớn, giảm điện trở tiếp xúc khi dẫn dòng xung sét cường độ dải cao xuống đất.
-
Kết cấu gá lắp DIN Rail tiêu chuẩn: Đế thiết bị tích hợp ngàm gài lò xo cơ học, cho phép cố định bám chắc chắn lên thanh ray DIN Rail 35mm tiêu chuẩn tủ bảng điện hạ thế chung với hệ thống MCB, MCCB bệ máy.
3. Bảng thông số kỹ thuật thiết bị chống sét Himel HDY3N806
| Ký hiệu đại lượng (Parameters) | Thông số định mức tiêu chuẩn (Standard Ratings) |
| Mã hiệu sản phẩm (Model) | HDY3N806 (Thuộc dải sản phẩm SPD dòng HDY3N) |
| Hãng sản xuất (Brand) | Himel (Thương hiệu tiêu chuẩn quốc tế) |
| Phân loại thiết bị (Type) | Class II / Type 2 (Thiết bị bảo vệ dải công suất lớn) |
| Mô tả số cực (Poles) | 3P + N (Bảo vệ 3 dây pha và dây trung tính độc lập) |
| Dòng xả định mức (In) | 40 kA (Xung sóng tiêu chuẩn dạng 8/20 µs cho mỗi cực) |
| Dòng xả tối đa (Imax) | 80 kA (Dòng dòng đỉnh chịu đựng cực đại dạng 8/20 µs) |
| Điện áp hoạt động liên tục (Uc) | 385 V AC (Ngưỡng áp chặn dòng rò liên tục giữa L-N) |
| Cấp độ bảo vệ điện áp (Up) | Nhỏ hơn hoặc bằng 2.2 kV (Điện áp dư ở dòng In) |
| Thời gian đáp ứng (Response time) | Nhỏ hơn hoặc bằng 25 ns (Tốc độ chuyển mạch vi sai) |
| Tín hiệu cảnh báo từ xa | Không tích hợp tiếp điểm phụ (Without remote signalling) |
| Tiêu chuẩn kỹ thuật bám sàn | IEC 61643-11 (Tiêu chuẩn thiết bị bảo vệ quá áp hạ thế) |
| Kích thước hình học khối | Rộng 72 mm (4 Modules) x Cao 92 mm x Sâu 70 mm |
4. Sơ đồ mạch đấu nối nhị thứ và quy chuẩn tiếp địa công suất lớn
Để thiết bị chống sét Himel HDY3N806 thực hiện đúng chức năng thoát dòng xung kích lớn mà không gây sự cố ngắn mạch lưới điện, quy trình đi dây tủ điện cần tuân thủ sơ đồ kỹ thuật:
-
Sơ đồ đấu nối song song với hệ thống nguồn: Thiết bị SPD được đấu nối song song từ đường nguồn cấp 3 pha sau thiết bị cắt mạch đầu vào (như MCCB tổng hoặc ACB). Ba dây pha (L1, L2, L3) kết nối vào ba cực trên tương ứng, dây Trung tính (N) kết nối vào cực N của SPD. Cực tiếp địa (PE) ở phía dưới đấu trực tiếp vào thanh đồng tiếp địa tổng của tủ điện.
-
Phối hợp thiết bị bảo vệ dự phòng (Backup Protection): Do dòng cắt cực đại của SPD lên tới 80kA, để ngăn ngừa hiện tượng SPD bị ngắn mạch hoàn toàn khi gặp xung kích vượt định mức gây cháy nổ, kỹ sư bắt buộc phải lắp đặt một Aptomat khối MCCB hoặc hệ thống Cầu chì bảo vệ dự phòng nối tiếp trước đầu vào các cực pha của HDY3N806 (Định mức dòng cắt của thiết bị bảo vệ phối hợp từ 63A đến 125A theo khuyến cáo kỹ thuật của hãng).
-
Quy tắc chiều dài dây dẫn ngắn nhất (Quy tắc 50cm): Tổng chiều dài dây dẫn từ điểm trích nguồn pha qua SPD đến điểm kết nối vào thanh cái tiếp địa (PE) phải duy trì ở mức ngắn nhất có thể, không vượt quá 50 cm. Dây dẫn tiếp địa từ cực PE của SPD xuống thanh đồng tiếp địa bắt buộc sử dụng cáp dải mịn có tiết diện lớn từ 10 mm² đến 16 mm² nhằm giảm tối đa độ sụt áp cảm ứng do thành phần điện cảm của dây dẫn khi có dòng tần số cao đi qua.
5. Tham khảo các mã cùng dòng thiết bị chống sét Himel
| Mã hàng | Mô tả sản phẩm | Điện áp | Dòng cắt |
|---|---|---|---|
| HDY3N205 | Chống sét lan truyền 1P+N | 385VAC | 20kA |
| HDY3N401 | Chống sét lan truyền 1P | 385VAC | 40kA |
| HDY3N405 | Chống sét lan truyền 1P+N | 385VAC | 40kA |
| HDY3N406 | Chống sét lan truyền 3P+N | 385VAC | 40kA |
| HDY3N806 | Chống sét lan truyền 3P+N | 385VAC | 80kA |
| HDY3N1206 | Chống sét lan truyền 3P+N | 385VAC | 120kA |
| HDY3N1606 | Chống sét lan truyền 3P+N | 385VAC | 160kA |
6. Phạm vi tích hợp trong các hệ thống tủ bảng điện ba pha công suất lớn
Nhờ kết cấu mô-đun 3P+N chịu dòng xả lớn 80kA, Himel HDY3N806 được ứng dụng trong các phân hệ:
-
Tủ điện phân phối chính MSB của tòa nhà và nhà máy: Lắp đặt tại đầu nguồn ngõ vào để lọc xung sét sơ cấp, bảo vệ cho toàn bộ hệ thống điện văn phòng, chung cư, nhà xưởng bám sàn khỏi nguy cơ quá áp truyền dọc đường dây.
-
Tủ nguồn hệ thống máy công nghiệp dải dòng cao: Lắp đặt bảo vệ ngõ vào nguồn của các trạm tủ điện chứa hệ thống biến tần công suất lớn, khởi động mềm, trung tâm điều khiển động cơ MCC, bộ lập trình PLC nhằm loại bỏ xung nhiễu đóng ngắt công nghiệp.
-
Hệ thống tủ nguồn cho trạm viễn thông dải rộng và công trình ngoài trời: Bảo vệ các đường nguồn đầu vào cho trạm phát sóng BTS lớn, trạm bơm nước ly tâm công nghiệp, hệ thống điện năng lượng mặt trời hoặc trạm biến áp hợp bộ chịu rủi ro cảm ứng xung sét trực tiếp cao.

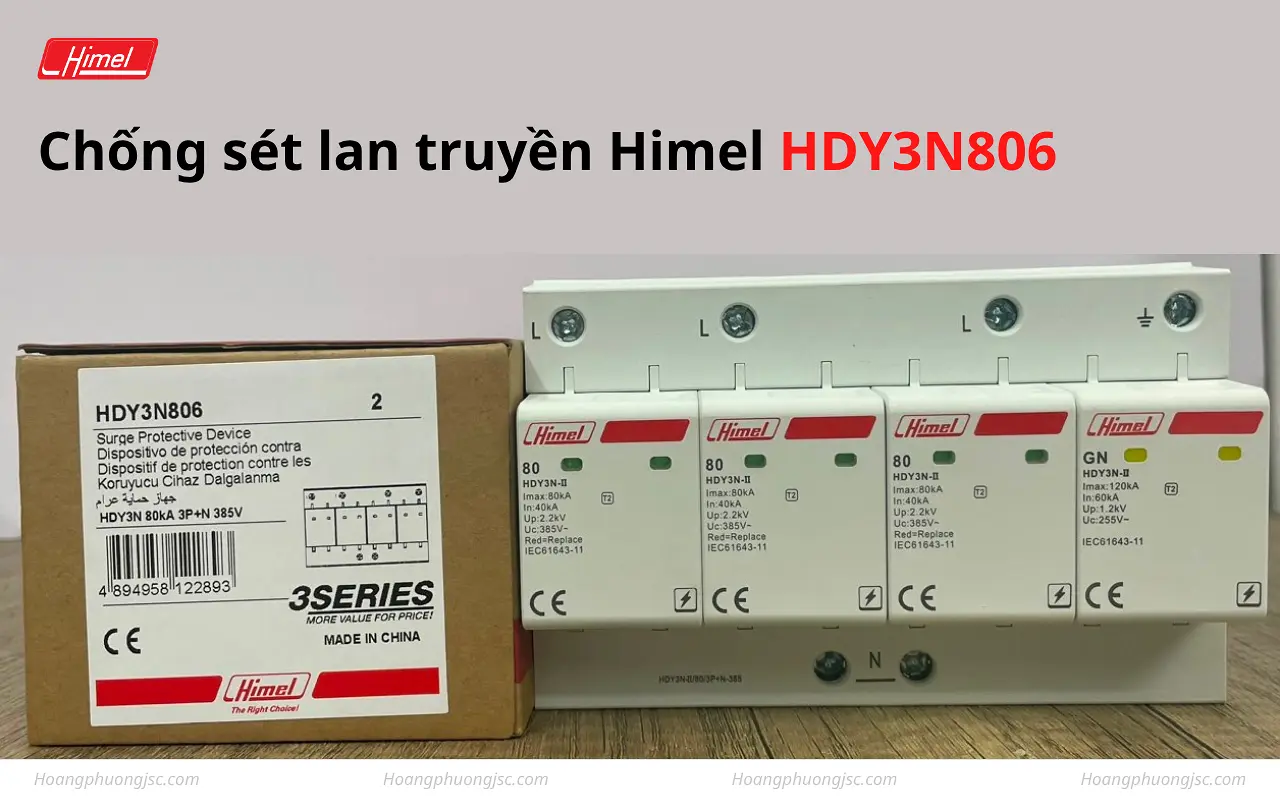

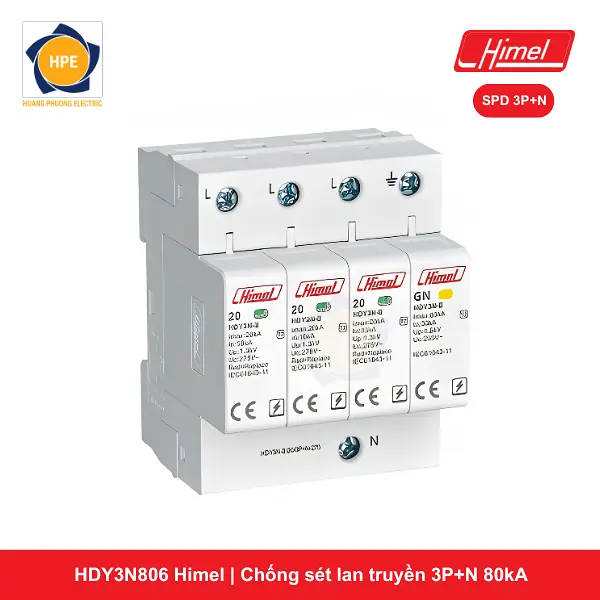

Hình ảnh thực tế chống sé lan truyền HDY3N806 Himel
Kết luận
Thiết bị chống sét lan truyền Himel HDY3N806 là sản phẩm phân phối nguồn chuyên dụng, thực hiện chức năng triệt tiêu xung điện áp đột biến dải cao bảo vệ an toàn cho hệ thống phụ tải ba pha. Với cấu trúc mô-đun 3P+N, dòng xả tối đa 80kA, tốc độ đáp ứng dưới 25ns và kết cấu gá lắp thanh ray DIN Rail tiêu chuẩn, thiết bị đáp ứng các yêu cầu vận hành an toàn và đơn giản hóa sơ đồ phối hợp nhị thứ tại hiện trường sản xuất.
Hãy liên hệ ngay cho chúng tôi để mua được Thiết bị chống sét lan truyền Himel chính hãng với giá cả tốt nhất.
