HDY3N205 Himel | Chống sét lan truyền 1P+N 20kA

1. Cơ chế triệt tiêu xung điện động và nguyên lý cấu trúc biến trở oxit kim loại

Himel HDY3N205 là thiết bị bảo vệ quá điện áp đột biến (Surge Protective Device – SPD) hoạt động theo nguyên lý suy giảm biên độ xung điện áp đột biến dựa trên đặc tuyến phi tuyến của linh kiện biến trở oxit kim loại (MOV – Metal Oxide Varistor) kết hợp với ống phóng điện khí (GDT – Gas Discharge Tube). Thiết bị thuộc dải sản phẩm HDY3N của hãng Himel, chuyên dụng để lắp đặt tại vị trí tủ điện phân phối tầng, tủ điều khiển bệ máy hoặc ngõ vào nguồn của các hệ thống điện một pha nhằm ngăn chặn xung sét lan truyền hoặc xung quá áp nội bộ do đóng ngắt các tải cảm khối lượng lớn.

Cơ cấu kỹ thuật của HDY3N205 Himel được cấu trúc theo dạng mô-đun hai phần bao gồm phần đế cố định bám ray và phần khối cắm rút (Plug-in) chứa mạch chức năng. Khi hệ thống điện 220VAC vận hành ở trạng thái bình thường dưới ngưỡng điện áp hoạt động liên tục lớn nhất, thiết bị duy trì trạng thái cách điện dòng rò ở mức micro-ampe. Khi xuất hiện xung điện động cường độ cao bám sàn đường dây do sét đánh gián tiếp hoặc quá áp đóng ngắt, trở kháng nội vi của SPD sụt giảm nhanh chóng xuống mức gần bằng không trong thời gian dưới 25 nano giây. Quá trình này tạo ra một mạch ngắn mạch tạm thời, chuyển hướng toàn bộ dòng năng lượng xung kích 8/20µs xuống hệ thống tiếp địa trung tâm, giới hạn điện áp dư bệ máy ở mức an toàn cho thiết bị phụ tải phía sau.

2. Đặc tính phần cứng và cấu trúc giao diện hiển thị trạng thái

Thiết bị chống sét lan truyền Himel HDY3N205 được chế tạo bám sát các tiêu chuẩn thí nghiệm IEC 61643-1 với các đặc tính cấu tạo cơ khí:

• Cấu trúc cực phân phối 1P+N phối hợp: Thiết bị tích hợp cấu trúc bảo vệ gồm một cực Pha (1P) sử dụng công nghệ biến trở và một cực Trung tính (N) sử dụng ống phóng điện khí cách ly dòng rò tốt. Thiết kế này ngăn hiện tượng rò dòng từ dây pha xuống đất qua SPD khi lưới điện có sự cố lệch pha hoặc mất trung tính tạm thời.

• Cửa sổ hiển thị chỉ thị trạng thái cơ học (Indicator Light): Mặt trước của mô-đun cắm rút được trang bị cơ cấu cờ báo chỉ thị màu. Trạng thái hoạt động bình thường hiển thị màu xanh; khi khối MOV bên trong bị suy hao cơ học do triệt dòng sét tích lũy vượt định mức, cờ chỉ thị chuyển sang màu đỏ, cảnh báo kỹ sư vận hành cần tiến hành thay thế mô-đun cắm rút mà không cần tháo dây phần đế.

• Cầu đấu dây dải rộng và vị trí kết nối: Đầu nối dây của thiết bị bố trí ở phía trên (Top connection), hỗ trợ đấu nối cáp linh hoạt dải tiết diện rộng từ 2.5 mm² đến 25 mm². Cấu trúc này đảm bảo diện tích tiếp xúc lớn, giảm điện trở tiếp xúc khi dẫn dòng xung sét cường độ lớn.

• Kết cấu gá lắp DIN Rail tiêu chuẩn: Đế thiết bị tích hợp ngàm gài lò xo cơ học, cho phép cố định bám chắc chắn lên thanh ray DIN Rail 35mm tiêu chuẩn tủ bảng điện hạ thế chung với hệ thống MCB, RCCB bệ máy.

3. Bảng thông số kỹ thuật thiết bị chống sét Himel HDY3N205

4. Sơ đồ mạch đấu nối nhị thứ và quy chuẩn tiếp địa

Để thiết bị chống sét Himel HDY3N205 thực hiện đúng chức năng thoát dòng xung kích mà không gây sự cố lưới điện, quy trình đi dây tủ điện cần tuân thủ sơ đồ kỹ thuật:

• Sơ đồ đấu nối song song với phụ tải: Thiết bị SPD được đấu nối song song từ đường nguồn cấp tổng sau thiết bị cắt mạch đầu vào (như MCCB hoặc MCB tổng). Dây Pha (L) kết nối vào cực L của SPD, dây Trung tính (N) kết nối vào cực N của SPD.

• Phối hợp cầu chì bảo vệ dự phòng (Backup Fuse): Để ngăn ngừa hiện tượng SPD bị ngắn mạch hoàn toàn khi gặp xung sét vượt quá dòng cắt Imax dẫn đến cháy nổ thiết bị, kỹ sư cần lắp đặt một MCB hoặc Cầu chì bảo vệ dự phòng nối tiếp trước đầu vào cực L của HDY3N205 (Định mức dòng cắt của cầu chì phối hợp theo tài liệu hướng dẫn của hãng, thường từ 32A đến 63A).

• Quy tắc chiều dài dây dẫn ngắn nhất (Quy tắc 50cm): Tổng chiều dài dây dẫn từ điểm trích nguồn pha qua SPD đến điểm kết nối vào thanh cái tiếp địa (PE) phải duy trì ở mức ngắn nhất có thể, không vượt quá 50 cm. Dây dẫn tiếp địa từ cực PE của SPD xuống thanh đồng tiếp địa bệ máy bắt buộc sử dụng cáp dải mịn có tiết diện tối thiểu từ 6 mm² trở lên nhằm giảm độ sụt áp cảm ứng do thành phần điện cảm của dây dẫn khi có dòng tần số cao đi qua.

5. Tham khảo các mã cùng dòng thiết bị chống sét Himel

6. Phạm vi tích hợp trong các hệ thống tủ bảng điện

Nhờ kết cấu mô-đun 1P+N nhỏ gọn và dòng cắt 20kA tiêu chuẩn, Himel HDY3N205 được ứng dụng trong các phân hệ:

• Tủ điện phân phối tầng và tủ căn hộ dân dụng: Bảo vệ tầng lọc thứ cấp cho các thiết bị gia dụng nhạy cảm điện tử như máy tính, tivi, hệ thống camera giám sát chống lại xung điện quá độ truyền dọc đường dây hạ thế bám sàn.

• Tủ điều khiển bệ máy công nghiệp: Lắp đặt trong các tủ điện chứa bộ lập trình PLC, màn hình HMI, biến tần công suất nhỏ bệ máy nhằm loại bỏ xung nhiễu đóng ngắt từ các động cơ lớn chung lưới điện phân xưởng.

• Hệ thống tủ nguồn cho trạm viễn thông nhỏ: Bảo vệ ngõ vào nguồn xoay chiều cho các tủ nguồn DC, trạm phát sóng BTS, hệ thống đèn chiếu sáng quảng cáo ngoài trời chịu rủi ro cảm ứng xung sét.

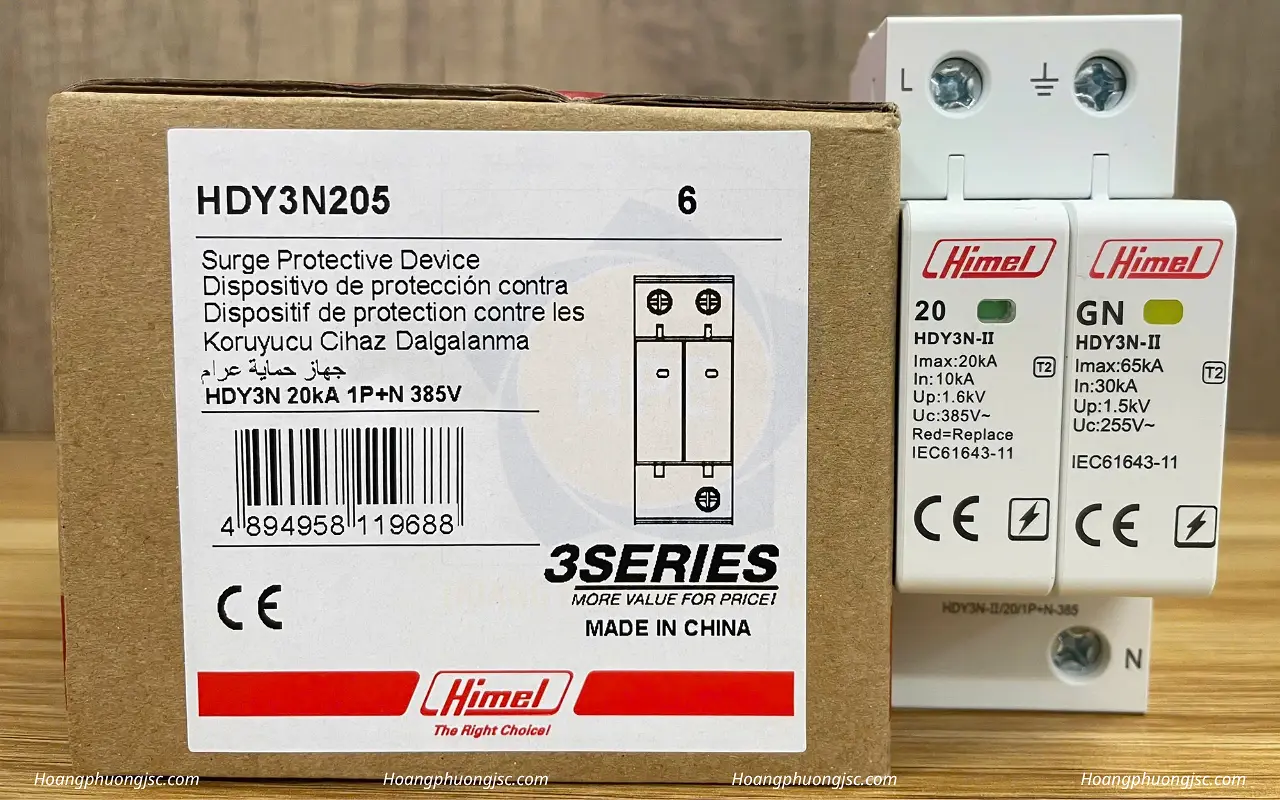

Hình ảnh thực tế thiết bị chống sét lan truyền Himel HDY3N205

Kết luận

Thiết bị chống sét lan truyền Himel HDY3N205 là sản phẩm phân phối nguồn chuyên dụng, thực hiện chức năng triệt tiêu xung điện áp đột biến bảo vệ an toàn cho hệ thống phụ tải một pha. Với cấu trúc mô-đun 1P+N, dòng xả tối đa 20kA, tốc độ đáp ứng dưới 25ns và kết cấu gá lắp thanh ray DIN Rail tiêu chuẩn, thiết bị đáp ứng các yêu cầu vận hành an toàn và đơn giản hóa sơ đồ phối hợp nhị thứ tại hiện trường sản xuất.

Hãy liên hệ ngay cho chúng tôi để mua được Thiết bị chống sét lan truyền Himel chính hãng với giá cả tốt nhất.
