1. Cơ chế triệt tiêu xung điện động và nguyên lý cấu trúc hệ thống ba pha bốn cực
Himel HDY3N406 là thiết bị bảo vệ quá điện áp đột biến (Surge Protective Device – SPD) Class II (Type 2), hoạt động dựa trên đặc tuyến phi tuyến của hệ thống linh kiện biến trở oxit kim loại (MOV – Metal Oxide Varistor) công suất lớn kết hợp với ống phóng điện khí (GDT – Gas Discharge Tube). Thiết bị thuộc dải sản phẩm HDY3N của hãng Himel, chuyên dụng để lắp đặt tại vị trí tủ điện phân phối tổng (DB), tủ phân phối tầng, hoặc ngõ vào nguồn của các hệ thống điện ba pha bốn dây nhằm ngăn chặn xung sét lan truyền hoặc xung quá áp nội bộ sinh ra từ quá trình đóng ngắt các thiết bị động cơ khối lượng lớn.

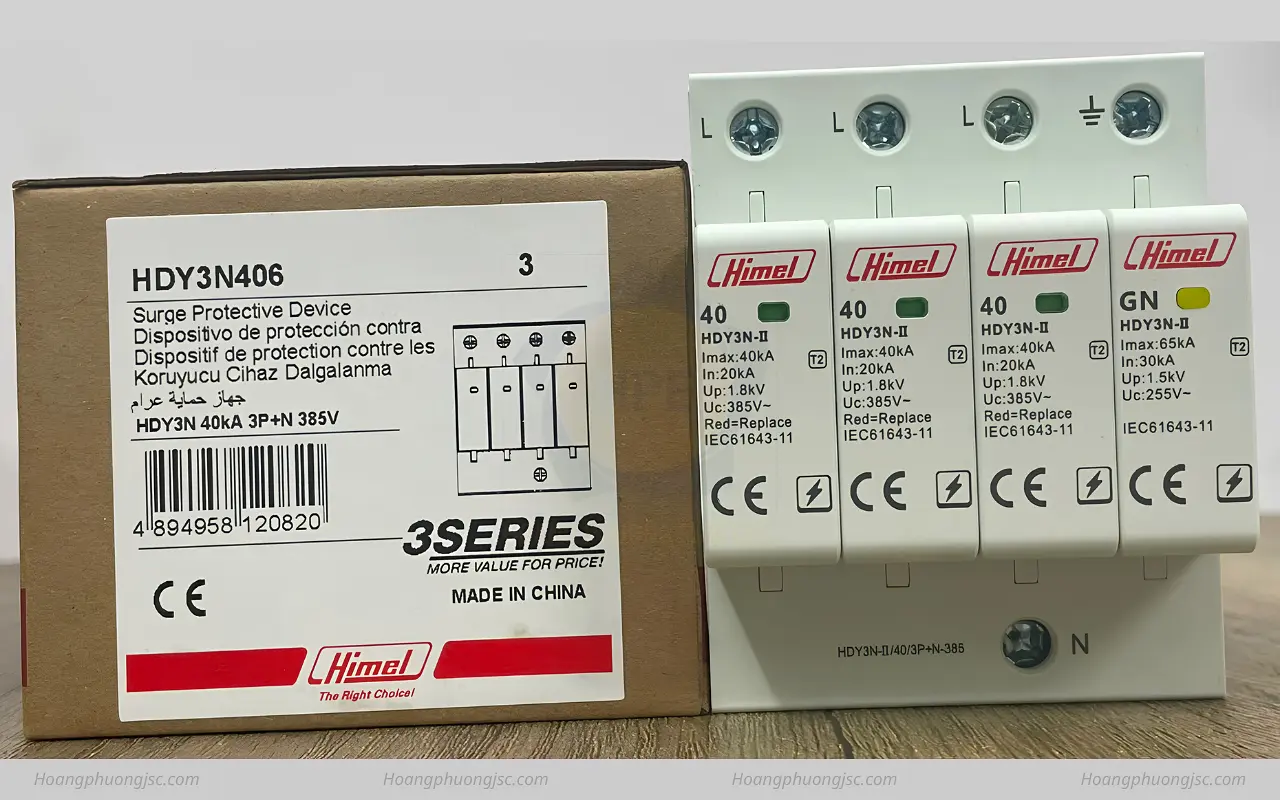

Cơ cấu kỹ thuật của HDY3N406 Himel được cấu trúc theo dạng mô-đun bốn cực tích hợp bao gồm phần đế cố định bám ray và bốn khối cắm rút (Plug-in) chứa mạch chức năng độc lập cho ba dây pha (L1, L2, L3) và dây trung tính (N). Khi hệ thống điện vận hành ở trạng thái bình thường dưới ngưỡng điện áp hoạt động liên tục lớn nhất, thiết bị duy trì trạng thái cách điện dòng rò ở mức micro-ampe. Khi xuất hiện xung điện động cường độ cao bám sàn đường dây do sét đánh gián tiếp hoặc hiện tượng quá áp cảm ứng, trở kháng nội vi của SPD sụt giảm nhanh chóng xuống mức gần bằng không trong thời gian dưới 25 nano giây. Quá trình này tạo ra một mạch ngắn mạch tạm thời, chuyển hướng toàn bộ dòng năng lượng xung kích 8/20µs xuống hệ thống tiếp địa trung tâm, giới hạn điện áp dư bệ máy ở mức an toàn cho thiết bị phụ tải phía sau.
2. Đặc tính phần cứng và cấu trúc giao diện hiển thị trạng thái đa cực
Thiết bị chống sét lan truyền Himel HDY3N406 được chế tạo bám sát tiêu chuẩn quốc tế IEC 61643-11 với các đặc tính cấu tạo cơ khí:
-
Cấu trúc bảo vệ 3P+N phối hợp: Thiết bị tích hợp cấu trúc bảo vệ bao gồm ba cực Pha (L1, L2, L3) sử dụng công nghệ biến trở độc lập và một cực Trung tính (N) sử dụng ống phóng điện khí công suất lớn. Thiết kế này ngăn chặn hiện tượng dòng rò từ các dây pha xuống đất qua cấu trúc SPD khi lưới điện xảy ra hiện tượng lệch pha, quá áp tạm thời (TOV) hoặc mất trung tính ngoài hiện trường.
-
Cửa sổ hiển thị trạng thái cơ học độc lập cho từng cực: Mặt trước của mỗi mô-đun cắm rút được trang bị cơ cấu cờ báo chỉ thị màu riêng biệt. Trạng thái hoạt động bình thường hiển thị màu xanh; khi một trong các khối MOV bên trong bị suy hao cơ học do triệt dòng sét tích lũy vượt định mức, cờ chỉ thị tại vị trí cực đó chuyển sang màu đỏ, cảnh báo kỹ sư vận hành cần tiến hành thay thế mô-đun cắm rút lỗi mà không cần tháo dây hay ngắt nguồn toàn bộ phần đế.
-
Cầu đấu dây diện tích lớn: Đầu nối dây của thiết bị hỗ trợ kết nối cáp linh hoạt dải tiết diện rộng lên tới 25 mm² cho cả cực pha và cực tiếp địa. Cấu trúc này đảm bảo diện tích tiếp xúc lớn, giảm điện trở tiếp xúc khi dẫn dòng xung sét cường độ lớn xuống đất.
-
Kết cấu gá lắp DIN Rail tiêu chuẩn: Đế thiết bị tích hợp ngàm gài lò xo cơ học, cho phép cố định bám chắc chắn lên thanh ray DIN Rail 35mm tiêu chuẩn tủ bảng điện hạ thế chung với hệ thống MCB, MCCB, RCCB bệ máy.
3. Bảng thông số kỹ thuật thiết bị chống sét Himel HDY3N406
| Ký hiệu đại lượng (Parameters) | Thông số định mức tiêu chuẩn (Standard Ratings) |
| Mã hiệu sản phẩm (Model) | HDY3N406 (Thuộc dải sản phẩm SPD dòng HDY3N) |
| Hãng sản xuất (Brand) | Himel (Thương hiệu tiêu chuẩn quốc tế) |
| Phân loại thiết bị (Type) | Class II / Type 2 (Thiết bị bảo vệ thứ cấp) |
| Mô tả số cực (Poles) | 3P + N (Bảo vệ 3 dây pha và dây trung tính độc lập) |
| Dòng xả định mức (In) | 20 kA (Xung sóng tiêu chuẩn dạng 8/20 µs cho mỗi cực) |
| Dòng xả tối đa (Imax) | 40 kA (Dòng dòng đỉnh chịu đựng cực đại dạng 8/20 µs) |
| Điện áp hoạt động liên tục (Uc) | 385 V AC (Ngưỡng áp chặn dòng rò liên tục giữa L-N) |
| Cấp độ bảo vệ điện áp (Up) | Nhỏ hơn hoặc bằng 1.8 kV (Điện áp dư ở dòng In) |
| Thời gian đáp ứng (Response time) | Nhỏ hơn hoặc bằng 25 ns (Tốc độ chuyển mạch vi sai) |
| Tín hiệu cảnh báo từ xa | Không tích hợp tiếp điểm phụ (Without remote signalling) |
| Tiêu chuẩn kỹ thuật bám sàn | IEC 61643-11 (Tiêu chuẩn thiết bị bảo vệ quá áp hạ thế) |
| Kích thước hình học khối | Rộng 72 mm (4 Modules) x Cao 92 mm x Sâu 70 mm |
4. Sơ đồ mạch đấu nối nhị thứ và quy chuẩn tiếp địa ba pha
Để thiết bị chống sét Himel HDY3N406 thực hiện đúng chức năng thoát dòng xung kích mà không gây sự cố ngắn mạch lưới điện, quy trình đi dây tủ điện cần tuân thủ sơ đồ kỹ thuật:
-
Sơ đồ đấu nối song song với hệ thống nguồn: Thiết bị SPD được đấu nối song song từ đường nguồn cấp 3 pha sau thiết bị cắt mạch đầu vào (như MCCB tổng). Ba dây pha (L1, L2, L3) kết nối vào ba cực trên tương ứng, dây Trung tính (N) kết nối vào cực N của SPD. Cực tiếp địa (PE) ở phía dưới đấu trực tiếp vào thanh đồng tiếp địa tổng của tủ điện.
-
Phối hợp thiết bị bảo vệ dự phòng (Backup Protection): Để ngăn ngừa hiện tượng SPD bị ngắn mạch hoàn toàn khi gặp xung sét vượt quá dòng cắt Imax dẫn đến cháy nổ thiết bị, kỹ sư cần lắp đặt một MCB 3P hoặc hệ thống Cầu chì bảo vệ dự phòng nối tiếp trước đầu vào các cực pha của HDY3N406 (Định mức dòng cắt của cầu chì phối hợp từ 32A đến 63A theo khuyến cáo của hãng).
-
Quy tắc chiều dài dây dẫn ngắn nhất (Quy tắc 50cm): Tổng chiều dài dây dẫn từ điểm trích nguồn pha qua SPD đến điểm kết nối vào thanh cái tiếp địa (PE) phải duy trì ở mức ngắn nhất có thể, không vượt quá 50 cm. Dây dẫn tiếp địa từ cực PE của SPD xuống thanh đồng tiếp địa bắt buộc sử dụng cáp dải mịn có tiết diện tối thiểu từ 6 mm² đến 16 mm² nhằm giảm độ sụt áp cảm ứng do thành phần điện cảm của dây dẫn khi có dòng tần số cao đi qua.


5. Tham khảo các mã cùng dòng thiết bị chống sét Himel
| Mã hàng | Mô tả sản phẩm | Điện áp | Dòng cắt |
|---|---|---|---|
| HDY3N205 | Chống sét lan truyền 1P+N | 385VAC | 20kA |
| HDY3N401 | Chống sét lan truyền 1P | 385VAC | 40kA |
| HDY3N405 | Chống sét lan truyền 1P+N | 385VAC | 40kA |
| HDY3N406 | Chống sét lan truyền 3P+N | 385VAC | 40kA |
| HDY3N806 | Chống sét lan truyền 3P+N | 385VAC | 80kA |
| HDY3N1206 | Chống sét lan truyền 3P+N | 385VAC | 120kA |
| HDY3N1606 | Chống sét lan truyền 3P+N | 385VAC | 160kA |
. Phạm vi tích hợp trong các hệ thống tủ bảng điện ba pha
Nhờ kết cấu mô-đun 3P+N tích hợp gọn gàng và dòng cắt 40kA tiêu chuẩn, Himel HDY3N406 được ứng dụng trong các phân hệ:
-
Tủ điện phân phối chính và tủ tầng tòa nhà: Bảo vệ tầng lọc thứ cấp cho hệ thống điện văn phòng, chung cư, căn hộ dân dụng có nhiều linh kiện nhạy cảm như hệ thống điều hòa trung tâm, thang máy, máy tính và thiết bị viễn thông bám sàn.
-
Tủ điều khiển hệ thống bệ máy công nghiệp: Lắp đặt bảo vệ ngõ vào nguồn của tủ điện chứa bộ lập trình PLC, màn hình HMI, hệ thống biến tần, khởi động mềm nhằm loại bỏ xung nhiễu đóng ngắt từ các động cơ dải dòng cao chung lưới điện phân xưởng.
-
Hệ thống tủ nguồn cho trạm viễn thông và công trình ngoài trời: Bảo vệ các đường nguồn đầu vào cho tủ nguồn DC, trạm phát sóng BTS, hệ thống bơm nước ly tâm hoặc trạm biến áp hợp bộ chịu rủi ro cảm ứng xung sét cao.
Kết luận
Thiết bị chống sét lan truyền Himel HDY3N406 là sản phẩm phân phối nguồn chuyên dụng, thực hiện chức năng triệt tiêu xung điện áp đột biến bảo vệ an toàn cho hệ thống phụ tải ba pha. Với cấu trúc mô-đun 3P+N, dòng xả tối đa 40kA, tốc độ đáp ứng dưới 25ns và kết cấu gá lắp thanh ray DIN Rail tiêu chuẩn, thiết bị đáp ứng các yêu cầu vận hành an toàn và đơn giản hóa sơ đồ phối hợp nhị thứ tại hiện trường sản xuất.
