G7XDTR4 GIC Modunle giao tiếp RS485 Chính Hãng – Giải Pháp Kết Nối Modbus RTU Cho Smart Relay Genie-NX

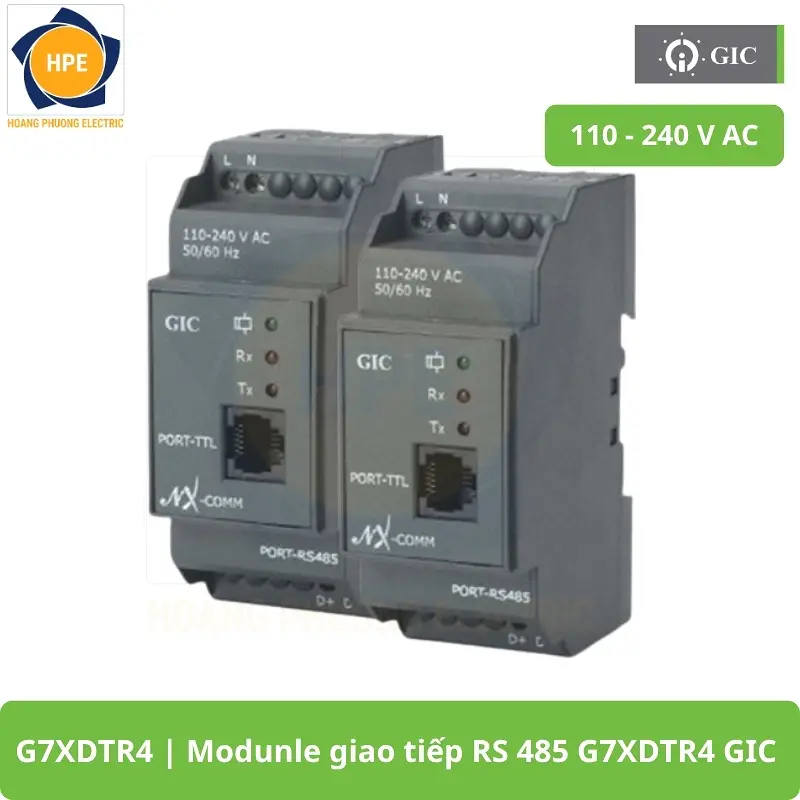

Giới Thiệu Module Modunle giao tiếp G7XDTR4 GIC
G7XDTR4 GIC là module giao tiếp RS485 chuyên dụng thuộc hệ sinh thái Smart Relay GIC Genie-NX, được thiết kế để mở rộng khả năng kết nối và giao tiếp dữ liệu giữa Smart Relay với các thiết bị điều khiển, HMI, PLC, SCADA và hệ thống giám sát công nghiệp. Thông qua giao thức Modbus RTU, các module này cho phép truyền dữ liệu ổn định trên mạng RS485, đáp ứng nhu cầu giám sát và điều khiển từ xa trong các hệ thống tự động hóa hiện đại.
Với thiết kế nhỏ gọn, khả năng chống nhiễu tốt và hỗ trợ tối đa 32 node trên cùng một mạng truyền thông, G7XDTR4 GIC là giải pháp lý tưởng cho các ứng dụng yêu cầu kết nối nhiều thiết bị trong môi trường công nghiệp.
G7XDTR4 GIC là module giao tiếp RS485 thuộc dòng NX-Comm của GIC, được thiết kế để kết nối Smart Relay Genie-NX với các hệ thống PLC, HMI, SCADA và mạng Modbus RTU. Sản phẩm hỗ trợ giao tiếp RS485 chuẩn công nghiệp, khả năng kết nối lên đến 32 node cùng điện áp cách ly 2000Vrms, giúp đảm bảo truyền dữ liệu ổn định và an toàn trong môi trường làm việc khắc nghiệt. Với thiết kế nhỏ gọn, dễ lắp đặt và khả năng tích hợp linh hoạt, G7XDTR4 GIC là giải pháp lý tưởng cho các ứng dụng giám sát và điều khiển tự động hóa hiện đại.
Thông Số Kỹ Thuật Modunle giao tiếp G7XDTR4 GIC
| Model | G7XDTR4 |
| Kích thước (mm) | 72 x 90 x 65 |
| Trọng lượng (g) | 80 |
| Loại thiết bị | NX-Comm RS485 Communication Module |
| Điện áp nguồn | 110 – 240VAC |
| Chuẩn giao tiếp đầu vào | TTL Level |
| Chuẩn giao tiếp đầu ra | RS485 (D+, D-) |
| Giao thức truyền thông | Modbus RTU (Slave) |
| Kiểu truyền thông | 2 Wire Half Duplex |
| Số node hỗ trợ | 32 Standard Unit Loads |
| Điện áp cách ly | 2000Vrms |
| Baud Rate | 300, 600, 1200, 2400, 4800, 9600bps |
| Đèn báo trạng thái | Power, Tx, Rx |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C |
| Trọng lượng | 80g |
| Kiểu lắp đặt | DIN Rail |
Đặc Điểm Nổi Bật Của G7XDTR4 GIC
- Hỗ trợ giao tiếp Modbus RTU Slave.
- Chuẩn truyền thông RS485 2 dây Half Duplex.
- Kết nối trực tiếp với Smart Relay Genie-NX.
- Hỗ trợ tối đa 32 thiết bị trên cùng một mạng.
- Tốc độ truyền thông từ 300 đến 9600bps.
- Điện áp cách ly lên tới 2000Vrms.
- Đèn LED hiển thị trạng thái nguồn, truyền và nhận dữ liệu.
- Khả năng chống nhiễu cao trong môi trường công nghiệp.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt trên DIN Rail.
- Tương thích hoàn toàn với phần mềm G-Soft NX và hệ thống Genie-NX.

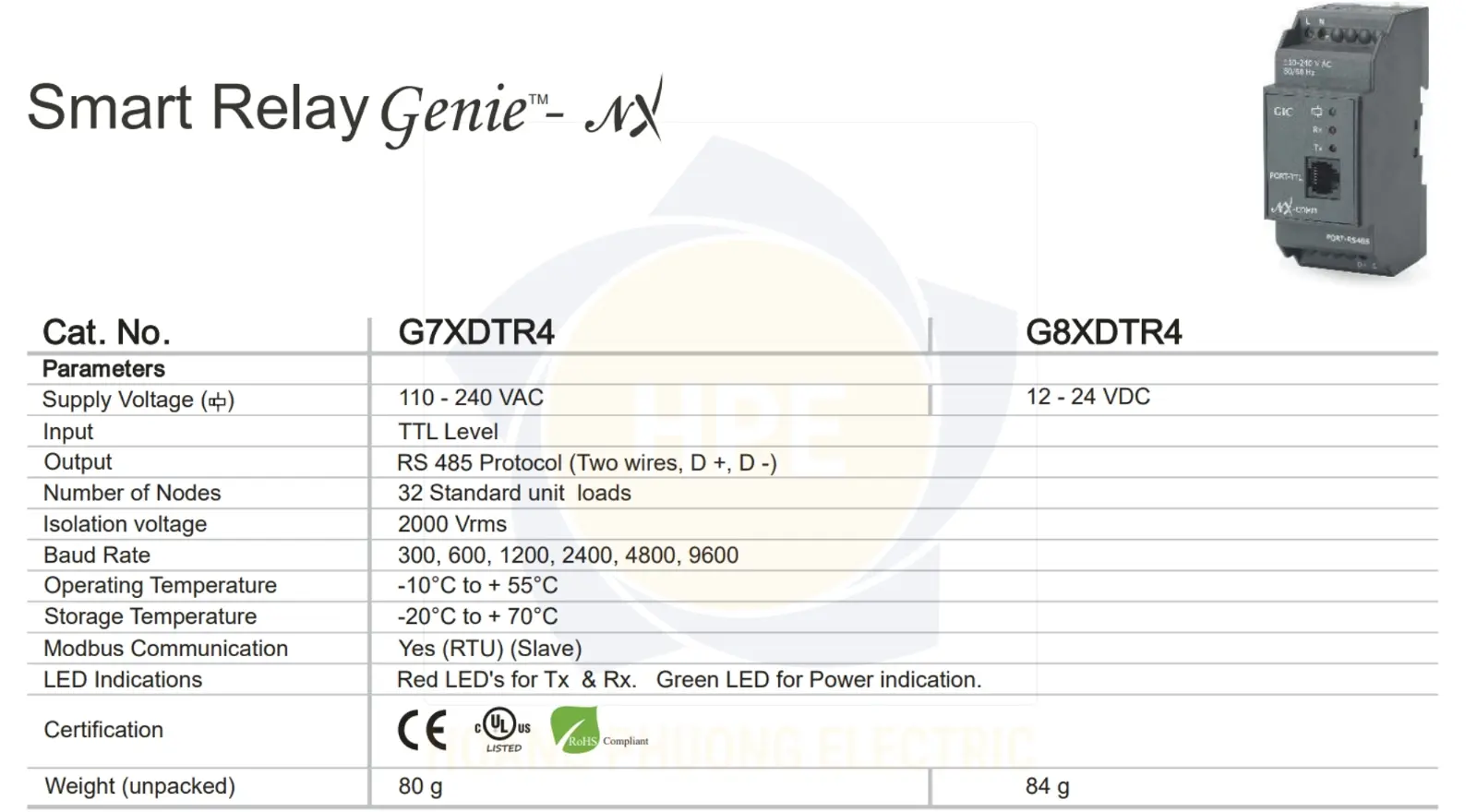

Bảng So Sánh Modunle giao tiếp G7XDTR4 GIC
| Thông số | G7XDTR4 | G8XDTR4 |
|---|---|---|
| Điện áp nguồn | 110 – 240VAC | 12 – 24VDC |
| Chuẩn giao tiếp | RS485 | RS485 |
| Giao thức | Modbus RTU Slave | Modbus RTU Slave |
| Số node tối đa | 32 | 32 |
| Điện áp cách ly | 2000Vrms | 2000Vrms |
| Baud Rate | 300 – 9600bps | 300 – 9600bps |
| Đèn LED trạng thái | Power, Tx, Rx | Power, Tx, Rx |
| Nhiệt độ hoạt động | -10°C đến +55°C | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C | -20°C đến +70°C |
| Trọng lượng | 80g | 84g |
| Lắp đặt | DIN Rail | DIN Rail |
| Tương thích | Smart Relay Genie-NX | Smart Relay Genie-NX |
Thông Số Kỹ Thuật Chung
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | NX-Comm RS485 Communication Module |
| Giao thức truyền thông | Modbus RTU (Slave) |
| Chuẩn truyền thông | RS485 (2 Wire Half Duplex) |
| Tín hiệu đầu vào | TTL Level |
| Tín hiệu đầu ra | RS485 (D+, D-) |
| Số node tối đa | 32 Unit Loads |
| Điện áp cách ly | 2000Vrms |
| Baud Rate | 300, 600, 1200, 2400, 4800, 9600bps |
| LED hiển thị | Power, Tx, Rx |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C |
| Chứng nhận | CE, UL, RoHS |
| Kiểu lắp đặt | DIN Rail |
| Độ ẩm hoạt động | 35-85% RH |

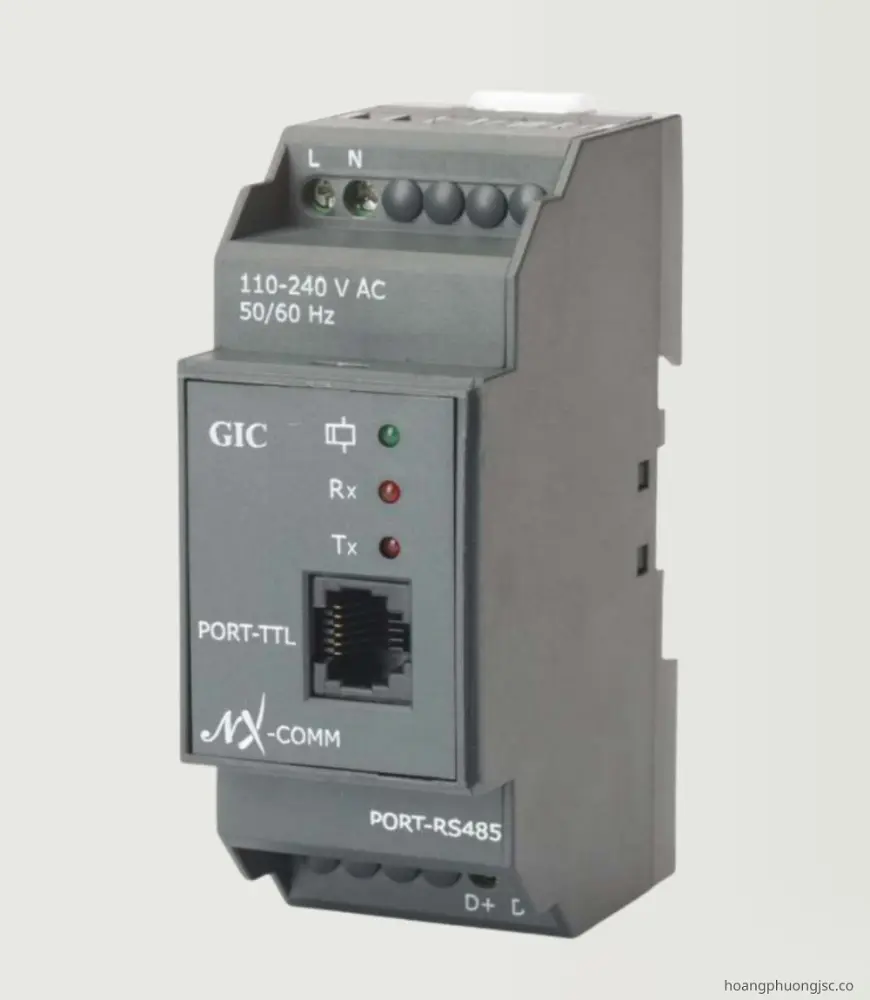

Cấu Tạo Của Modunle giao tiếp
Module G7XDTR4 GIC được trang bị cổng TTL để kết nối với Smart Relay Genie-NX và cổng RS485 để kết nối với mạng truyền thông công nghiệp. Mặt trước thiết bị tích hợp các đèn LED báo nguồn, truyền dữ liệu (Tx) và nhận dữ liệu (Rx), giúp kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động của hệ thống.
Thiết bị sử dụng thiết kế dạng module gắn DIN Rail, giúp tiết kiệm không gian trong tủ điện và thuận tiện cho việc bảo trì, nâng cấp hệ thống.
Nguyên Lý Hoạt Động
Module NX-Comm đóng vai trò cầu nối giữa Smart Relay Genie-NX và mạng RS485. Dữ liệu từ Smart Relay được truyền đến module thông qua cổng TTL, sau đó được chuyển đổi sang chuẩn RS485 để giao tiếp với PLC, HMI, SCADA hoặc các thiết bị Modbus khác.
Nhờ giao thức Modbus RTU, người dùng có thể giám sát trạng thái I/O, đọc dữ liệu vận hành và điều khiển hệ thống từ xa một cách nhanh chóng và chính xác.
Ưu Điểm Khi Sử Dụng Modunle giao tiếp RS 485 G7XDTR4 GIC
- Mở rộng khả năng truyền thông cho Smart Relay Genie-NX.
- Dễ dàng tích hợp với PLC, HMI và SCADA.
- Truyền dữ liệu ổn định trên khoảng cách xa.
- Giảm chi phí triển khai hệ thống điều khiển tập trung.
- Hỗ trợ mạng truyền thông nhiều thiết bị.
- Độ tin cậy cao trong môi trường công nghiệp.
- Tăng khả năng giám sát và điều khiển từ xa.
Ứng Dụng Của Module RS485 GIC
- Hệ thống HVAC.
- Điều khiển bơm và quạt công nghiệp.
- Hệ thống xử lý nước.
- Dây chuyền sản xuất tự động.
- Hệ thống băng tải.
- Máy đóng gói và in ấn.
- Điều khiển chiếu sáng thông minh.
- Hệ thống quản lý năng lượng.
- SCADA và BMS.
- Hệ thống giám sát nhà máy.
Sơ đồ và cách Lắp Đặt
Module được gắn trên thanh DIN Rail và kết nối với Smart Relay Genie-NX thông qua cổng TTL. Sau đó đấu nối đường truyền RS485 (D+, D-) đến các thiết bị trong mạng Modbus RTU theo sơ đồ của nhà sản xuất.
Kết Luận
G7XDTR4 GIC là giải pháp truyền thông RS485 chuyên dụng dành cho Smart Relay GIC Genie-NX, giúp kết nối hệ thống điều khiển với PLC, HMI, SCADA và các thiết bị Modbus RTU khác. Với khả năng hỗ trợ 32 node, cách ly 2000Vrms và truyền thông ổn định, đây là lựa chọn lý tưởng cho các ứng dụng tự động hóa công nghiệp hiện đại.
Hãy liên hệ ngay cho chúng tôi để mua được Modunle giao tiếp RS 485 G7XDTR4 GIC chính hãng với giá cả tốt nhất.
