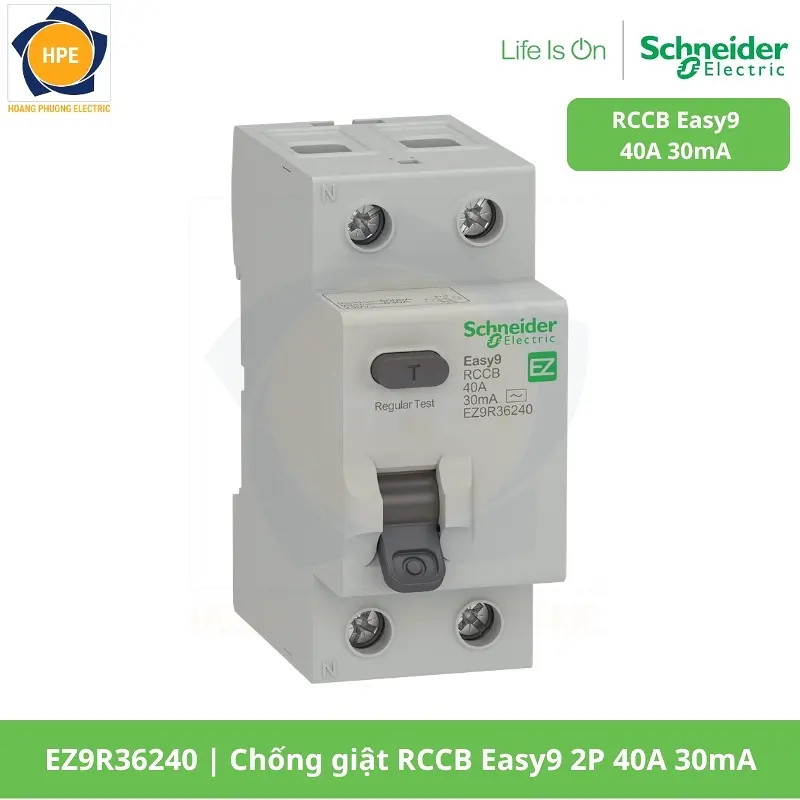

EZ9R36240 | Chống giật RCCB Easy9 2P 40A 30mA

Giới thiệu EZ9R36240 RCCB Schneider Easy9– Bảo vệ dòng rò cho hệ thống điện

Giới thiệu chung

RCCB Schneider Easy9 là dòng cầu dao bảo vệ dòng rò dành cho hệ thống điện dân dụng, thương mại và công trình nhỏ. Thiết bị phát hiện sự chênh lệch giữa dòng điện đi và về, sau đó tự động ngắt mạch khi dòng rò vượt ngưỡng cho phép.

Nhóm sản phẩm gồm các mã EZ9R36225, EZ9R36240, EZ9R36263, EZ9R36425, EZ9R36440, EZ9R36463, EZ9R66440 và EZ9R66463, với lựa chọn 2P hoặc 4P, dòng định mức 25A–63A và dòng rò 30mA hoặc 300mA. Các sản phẩm thuộc Type AC, đáp ứng IEC 61008-1 và phù hợp lắp trong tủ điện module. RCCB chỉ bảo vệ dòng rò nên cần phối hợp với MCB hoặc MCCB để bảo vệ quá tải và ngắn mạch.

RCCB Schneider Easy9 EZ9R36240 là thiết bị bảo vệ dòng rò thuộc dòng Easy9, có cấu hình 2P, dòng điện định mức 40A và độ nhạy dòng rò 30mA . Sản phẩm sử dụng bảo vệ Type AC, giúp phát hiện dòng rò xoay chiều và tự động ngắt mạch khi vượt ngưỡng cho phép. Với thiết kế module gọn, đáp ứng tiêu chuẩn IEC 61008-1, thiết bị phù hợp lắp đặt trong tủ điện dân dụng, văn phòng, cửa hàng và các công trình quy mô nhỏ.

Bảng thông số sản phẩm RCCB Schneider Easy9 EZ9R36240

Nguyên lý hoạt động của RCCB Schneider Easy9 EZ9R36240

• RCCB liên tục so sánh dòng điện đi qua dây pha và dòng điện trở về qua dây trung tính.
• Khi hai dòng cân bằng, thiết bị duy trì trạng thái đóng và tiếp tục cấp điện cho tải.
• Khi xuất hiện dòng rò xuống đất, sự chênh lệch dòng điện sẽ kích hoạt cơ cấu nhả và ngắt mạch.
• Loại 30mA phù hợp tăng cường bảo vệ người sử dụng trong các mạch điện sinh hoạt.
• Loại 300mA thường dùng cho mạch tổng hoặc kiểm soát dòng rò ở ngưỡng cao hơn.
• RCCB Type AC phù hợp phát hiện dòng rò xoay chiều hình sin.

Ứng dụng của RCCB Schneider Easy9 EZ9R36240

RCCB Schneider Easy9 có thể được sử dụng trong nhiều hệ thống điện khác nhau:

• Mạch tổng hoặc mạch nhánh trong nhà ở và căn hộ.
• Tủ điện văn phòng, cửa hàng và công trình thương mại nhỏ.
• Mạch cấp nguồn cho ổ cắm và thiết bị điện sinh hoạt.
• Khu vực bếp, phòng giặt hoặc nơi có độ ẩm cao.
• Mạch cấp điện cho thiết bị có vỏ kim loại.
• Hệ thống điện một pha sử dụng RCCB 2P.
• Hệ thống cần đóng cắt bốn cực sử dụng RCCB 4P.
• Mạch tổng cần kiểm soát dòng rò ở ngưỡng 300mA.

RCCB 2P thường được dùng trong hệ thống điện một pha, ngắt đồng thời dây pha và dây trung tính. RCCB 4P phù hợp với hệ thống cần đóng cắt bốn cực cùng lúc, giúp cô lập toàn bộ mạch khi phát hiện dòng rò.

Cách lựa chọn mã RCCB Schneider Easy9 phù hợp

Khi lựa chọn RCCB, cần xem xét đồng thời số cực, dòng điện định mức và dòng rò định mức.

Lựa chọn theo số cực

• RCCB 2P: phù hợp với hệ thống điện một pha.
• RCCB 4P: phù hợp với hệ thống cần đóng cắt đồng thời bốn cực.

Việc lựa chọn phải bám theo cấu trúc nguồn và sơ đồ điện thực tế, không nên chỉ dựa vào kích thước thiết bị.

Lựa chọn theo dòng điện định mức

Dòng định mức của RCCB phải lớn hơn hoặc bằng dòng tải làm việc của mạch nhưng không được lựa chọn tách rời khỏi thiết bị bảo vệ quá dòng phía trước.

• 25A: phù hợp với mạch có dòng tải thấp đến trung bình.
• 40A: phù hợp với mạch tổng nhánh hoặc nhóm tải trung bình.
• 63A: phù hợp với mạch có dòng tải cao hơn hoặc mạch tổng.

RCCB không tự bảo vệ trước quá tải và ngắn mạch. Do đó, dòng định mức của MCB hoặc MCCB phối hợp phải được lựa chọn phù hợp với RCCB và khả năng chịu tải của dây dẫn.

Lựa chọn theo dòng rò

• 30mA: thường dùng để tăng cường bảo vệ người sử dụng tại mạch ổ cắm, thiết bị gia dụng và khu vực có nguy cơ tiếp xúc điện.
• 300mA: phù hợp hơn cho bảo vệ tổng hoặc giảm nguy cơ sự cố do dòng rò lớn, không nên coi là giải pháp thay thế trực tiếp cho bảo vệ 30mA tại các mạch cần bảo vệ con người.

Bảo đảm phối hợp với thiết bị bảo vệ quá dòng

RCCB cần được lắp cùng MCB hoặc MCCB có chức năng bảo vệ quá tải và ngắn mạch. Thiết bị bảo vệ phía trước phải phù hợp với dòng định mức của RCCB, tiết diện dây dẫn và mức dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Bảng so sánh thông số sản phẩm chống giật RCCB Schneider Easy9 EZ9R36240

Lợi ích khi sử dụng RCCB Schneider Easy9 EZ9R36240

• Phát hiện dòng điện rò và tự động cô lập mạch sự cố.
• Hỗ trợ giảm nguy cơ điện giật trong hệ thống điện.
• Giúp phát hiện sự cố suy giảm cách điện.
• Có lựa chọn 2P và 4P phù hợp với nhiều cấu hình nguồn.
• Dải dòng định mức 25A, 40A và 63A đáp ứng nhiều mức tải.
• Có hai mức dòng rò 30mA và 300mA cho mạch nhánh hoặc mạch tổng.
• Thiết kế module thuận tiện lắp trong tủ điện.
• Phù hợp kết hợp với MCB Easy9 để tạo hệ thống bảo vệ đầy đủ hơn.

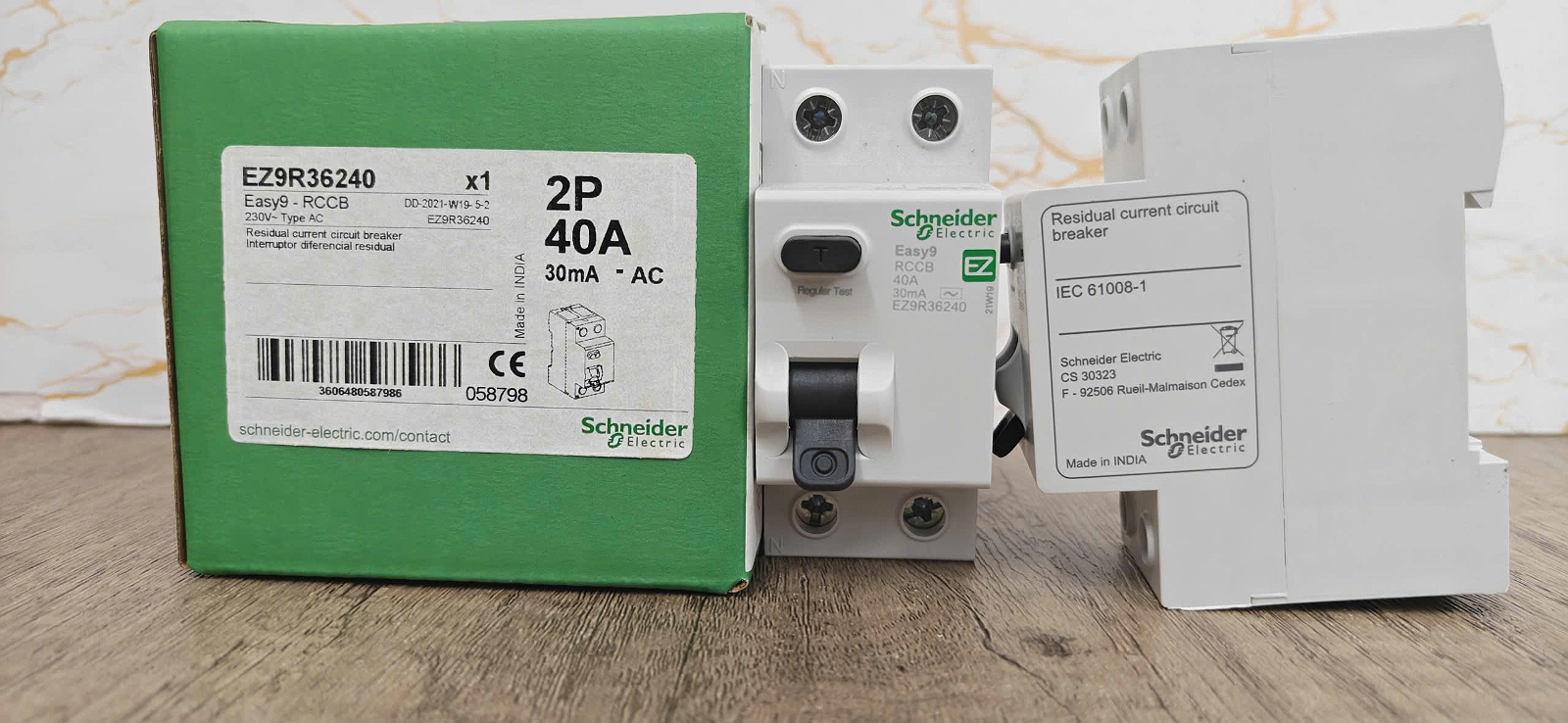

Sơ đồ và ảnh thực tế sản phẩm

Lưu ý khi lắp đặt và sử dụng EZ9R36240

• Lắp RCCB trong tủ điện phù hợp, khô ráo và thuận tiện kiểm tra.
• Đấu dây đúng sơ đồ và ký hiệu được in trên thiết bị.
• Không sử dụng chung dây trung tính giữa các mạch được bảo vệ bởi RCCB khác nhau.
• Dây pha và trung tính của cùng một mạch phải đi qua cùng RCCB.
• Dây tiếp địa PE không đi qua RCCB.
• Phải phối hợp RCCB với MCB hoặc MCCB để bảo vệ quá tải và ngắn mạch.
• Siết chắc đầu nối để hạn chế phát nhiệt do tiếp xúc lỏng.
• Kiểm tra nút TEST định kỳ theo hướng dẫn của nhà sản xuất.
• Nếu RCCB không ngắt khi nhấn TEST, cần ngừng sử dụng và kiểm tra thiết bị.
• Khi RCCB thường xuyên tác động, cần kiểm tra rò điện, dây dẫn, thiết bị tải và cách đấu nối thay vì cố đóng lại nhiều lần.
• Việc lắp đặt nên được thực hiện bởi người có chuyên môn về điện.

Kết luận

RCCB Schneider Easy9 EZ9R36240 là lựa chọn phù hợp để tăng cường bảo vệ dòng rò cho hệ thống điện dân dụng và công trình nhỏ. Với cấu hình 2P , dòng định mức 40A và dòng rò 30mA , sản phẩm giúp phát hiện sự cố rò điện và tự động ngắt mạch khi vượt ngưỡng cho phép. Thiết bị có thiết kế module gọn, thuận tiện lắp trong tủ điện và đáp ứng tiêu chuẩn IEC 61008-1. Khi sử dụng, RCCB cần được phối hợp với MCB hoặc MCCB phù hợp để bảo vệ đầy đủ trước dòng rò, quá tải và ngắn mạch.
