Đồng hồ đa chức năng Schneider – EasyLogic & PowerLogic

Đồng hồ đa chức năng Schneider – EasyLogic & PowerLogic là nhóm thiết bị đo lường điện năng được Schneider Electric phát triển cho tủ điện, nhà máy, tòa nhà và hệ thống quản lý năng lượng. Danh mục trải rộng từ các đồng hồ EasyLogic phục vụ đo dòng điện, điện áp, tần số, công suất và điện năng đến những dòng PowerLogic Power Meter có khả năng giám sát chất lượng điện, sóng hài và tích hợp hệ thống quản lý năng lượng. Tùy model, thiết bị có thể hỗ trợ RS485 Modbus RTU, I/O, cảnh báo, demand và nhiều chức năng đo nâng cao. Việc lựa chọn đúng dòng EasyLogic hay PowerLogic phụ thuộc vào cấp độ giám sát, độ chính xác, nhu cầu truyền thông và quy mô hệ thống. Đây là giải pháp phù hợp để thay thế nhiều đồng hồ đo riêng lẻ trên mặt tủ, đồng thời tạo nền tảng số hóa dữ liệu điện năng trong hệ thống điện hiện đại.

1. Đồng hồ đa chức năng Schneider là gì?

Đồng hồ đa chức năng Schneider hay Schneider Power Meter là thiết bị điện tử dùng để đo, hiển thị và trong nhiều model có thể truyền dữ liệu các thông số của mạng điện.

Một thiết bị có thể tích hợp nhiều chức năng mà trước đây phải sử dụng nhiều đồng hồ riêng như:

• Dòng điện A.
• Điện áp V.
• Tần số Hz.
• Hệ số công suất PF/cosφ.
• Công suất tác dụng kW.
• Công suất phản kháng kVAR.
• Công suất biểu kiến kVA.
• Điện năng kWh/kVARh.
• Demand.
• THD và sóng hài tùy dòng.
• Giá trị Min/Max.
• Cảnh báo và I/O tùy model.

Schneider hiện có hai tên sản phẩm rất thường gặp trong lĩnh vực này là EasyLogic và PowerLogic. Hai nhóm có sự khác biệt đáng kể về phân khúc, khả năng đo và mức độ quản lý năng lượng.

2. EasyLogic Schneider – Giải pháp đo lường kinh tế

EasyLogic tập trung vào những nhu cầu đo lường và giám sát điện năng phổ biến trong tủ điện. Đây là lựa chọn đáng chú ý cho các hệ thống cần thiết bị Schneider nhưng không nhất thiết phải trang bị các chức năng phân tích chất lượng điện chuyên sâu.

Một số dòng EasyLogic thường gặp gồm:

EasyLogic PM2000

PM2000 là nhóm đặc biệt đáng chú ý khi khách hàng tìm kiếm đồng hồ đa chức năng Schneider.

Các mã phổ biến gồm:

Với những hệ thống cần lấy dữ liệu từ đồng hồ về PLC, BMS hoặc hệ thống quản lý năng lượng, nên ưu tiên phiên bản có RS485 Modbus.

3. PowerLogic Schneider – Giải pháp quản lý điện năng chuyên nghiệp

Ở phân khúc cao hơn, PowerLogic Schneider hướng đến khả năng đo lường, giám sát và quản lý hệ thống điện chuyên sâu hơn.

PowerLogic phù hợp với:

Tủ điện tổng MSB → Nhà máy → Data Center → Tòa nhà → Hạ tầng → Hệ thống phân phối điện → Quản lý năng lượng.

Các dòng thường được quan tâm gồm PowerLogic PM5000 và PowerLogic PM8000.

PowerLogic PM5000

PM5000 là dòng Power Meter rất phổ biến cho hệ thống phân phối điện.

Một số model:

Nhìn chung, PM5000 phù hợp khi hệ thống không chỉ cần biết đang tiêu thụ bao nhiêu điện, mà còn cần dữ liệu phục vụ quản lý phụ tải và đánh giá vận hành.

4. PowerLogic PM8000 – Dòng đo lường cao cấp

PowerLogic PM8000 hướng đến những hệ thống cần khả năng đo lường và phân tích điện năng ở cấp độ cao hơn.

Hai mã đáng chú ý:

METSEPM8240 – PM8000 lắp mặt tủ, tích hợp màn hình.

METSEPM8244 – PM8000 lắp DIN Rail, sử dụng màn hình hiển thị rời.

Ngoài thiết bị chính, PM8000 còn có module mở rộng:

• METSEPM89M0024 – Analog I/O Option Module.
• METSEPM89M2600 – Digital I/O Option Module.

Khả năng mở rộng I/O làm cho PM8000 phù hợp với những hệ thống quản lý điện cần thu thập thêm trạng thái, tín hiệu hoặc thực hiện các cấu hình giám sát phức tạp hơn.

5. So sánh EasyLogic và PowerLogic Schneider

Điểm quan trọng là không nên hiểu EasyLogic là đồng hồ cơ bản và PowerLogic luôn là đồng hồ cao cấp. Mỗi họ sản phẩm có nhiều model và cấp chức năng khác nhau. Khi chọn thiết bị cần căn cứ vào mã cụ thể và yêu cầu kỹ thuật của hệ thống.

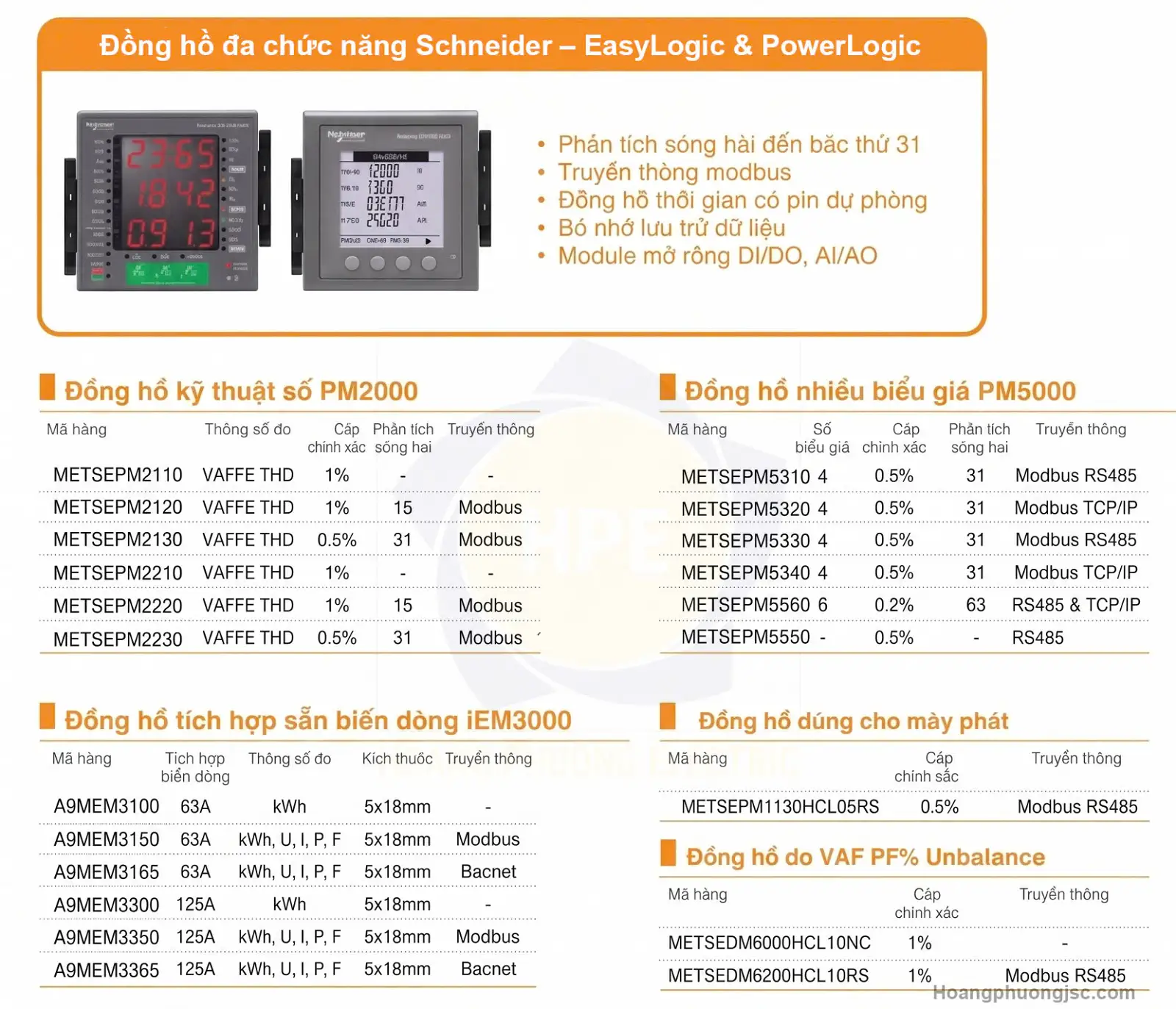

Schneider Power Meter Catalog

6. Khi nào nên chọn EasyLogic?

EasyLogic phù hợp khi cần một thiết bị có khả năng đo nhiều thông số nhưng ưu tiên thiết kế hệ thống hợp lý về chi phí.

Ví dụ, một tủ phân phối cần đo:

Điện áp + dòng điện + tần số + PF + công suất + điện năng

thì không nhất thiết phải sử dụng một Power Meter phân tích chất lượng điện cao cấp.

Các dòng EasyLogic có thể phù hợp cho:

• Tủ phân phối DB.
• Tủ MCC.
• Tủ máy phát.
• Tủ tụ bù.
• Tủ OEM.
• Nhà xưởng.
• Hệ thống HVAC.
• Theo dõi điện năng từng khu vực.

7. Khi nào nên chọn PowerLogic?

PowerLogic nên được cân nhắc khi dữ liệu điện không chỉ phục vụ quan sát tại mặt tủ mà còn được sử dụng để quản lý và phân tích hệ thống.

Ví dụ:

Nhà máy muốn theo dõi điện năng từng dây chuyền; tòa nhà muốn quản lý phụ tải từng tầng; trung tâm dữ liệu cần giám sát chất lượng nguồn điện; hoặc hệ thống cần tích hợp Power Meter với phần mềm quản lý năng lượng.

Trong trường hợp đó, các dòng như PM5000 hoặc PM8000 thường phù hợp hơn.

8. RS485 Modbus trên đồng hồ Schneider

Đây là một tiêu chí rất quan trọng khi chọn đồng hồ đa chức năng.

Với RS485 Modbus RTU, dữ liệu đo có thể được truyền từ Power Meter đến:

PLC → Gateway → BMS → SCADA → EMS → máy tính giám sát.

Nhờ đó, kỹ sư không cần đến từng tủ điện để đọc đồng hồ thủ công.

Hệ thống có thể thu thập dữ liệu theo thời gian, lập báo cáo tiêu thụ điện, so sánh phụ tải và phát hiện những khu vực sử dụng năng lượng bất thường.

9. Ứng dụng của đồng hồ EasyLogic & PowerLogic

Nhà máy công nghiệp: đo điện năng từng phân xưởng, máy hoặc dây chuyền.

Tòa nhà: quản lý điện theo tầng, khu vực hoặc phụ tải.

Tủ MSB: giám sát các thông số điện đầu nguồn.

Tủ MCC: theo dõi hệ thống động cơ và phụ tải công nghiệp.

Máy phát điện: giám sát nguồn dự phòng.

Hệ thống Solar: theo dõi công suất và điện năng.

Data Center: sử dụng các dòng phù hợp cho yêu cầu quản lý điện và chất lượng nguồn cao.

Tủ OEM: thay thế nhiều đồng hồ đo riêng biệt bằng một Power Meter.

10. Chọn đồng hồ Schneider theo nhu cầu

Có thể tham khảo nhanh:

11. EasyLogic hay PowerLogic – nên chọn dòng nào?

Không có một model phù hợp cho tất cả hệ thống.

Nếu mục tiêu chủ yếu là đo và hiển thị thông số điện, EasyLogic thường là lựa chọn hợp lý.

Nếu cần đo + truyền thông + quản lý điện năng + phân tích sâu hơn, nên xem xét PowerLogic.

Khi thiết kế cần kiểm tra ít nhất 6 yếu tố:

Thông số cần đo → cấp chính xác → loại CT → truyền thông → I/O → yêu cầu phân tích sóng hài.

Việc chọn đúng ngay từ đầu vừa tránh đầu tư dư chức năng, vừa hạn chế trường hợp đồng hồ sau khi lắp không đáp ứng được nhu cầu kết nối hệ thống.

Đồng hồ đa chức năng Schneider EasyLogic & PowerLogic tạo thành danh mục đo lường rộng, đáp ứng từ nhu cầu hiển thị thông số điện cơ bản đến quản lý và phân tích năng lượng chuyên nghiệp. Các dòng EasyLogic PM1000H, PM2000 phù hợp với nhiều tủ điện công nghiệp, OEM và hệ thống phân phối; trong khi PowerLogic PM5000, PM8000 hướng tới những ứng dụng cần độ chính xác, truyền thông, I/O và khả năng giám sát chuyên sâu hơn. Khi lựa chọn, người dùng không nên chỉ dựa vào giá hoặc tên series mà cần xác định chính xác dòng điện, điện áp, CT, cấp chính xác, RS485 Modbus, THD, harmonic và yêu cầu tích hợp BMS/SCADA/EMS. Lựa chọn đúng Power Meter giúp hệ thống điện dễ giám sát hơn, giảm số lượng đồng hồ riêng lẻ trên mặt tủ và tạo dữ liệu cần thiết cho quá trình quản lý, đánh giá cũng như tối ưu mức tiêu thụ điện năng.
