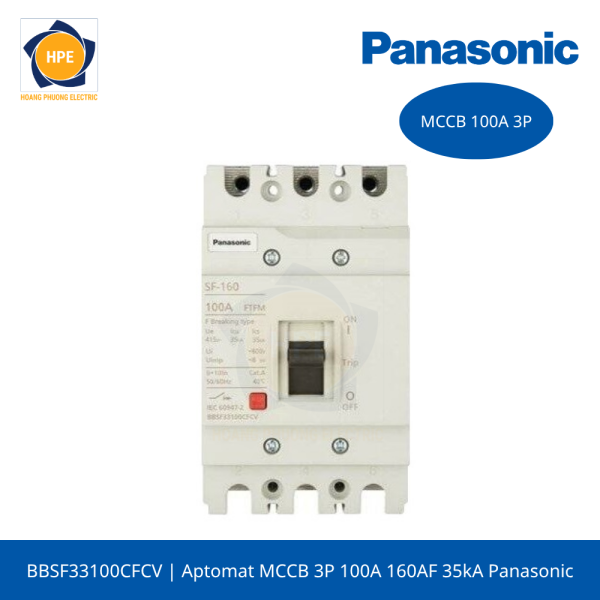

BBSF33100CFCV là thiết bị đóng cắt dạng khối MCCB (Molded Case Circuit Breaker) thuộc dòng SF của Panasonic. Khác với các loại CB tép thông dụng, MCCB có kết cấu dạng khối và được sử dụng trong các hệ thống phân phối điện, tủ điện và các mạch cần thiết bị đóng cắt có khả năng chịu dòng sự cố phù hợp.
Thông số kỹ thuật của Cầu dao đóng ngắt mạch điện BBSF33100CFCV Panasonic
| Mã sản phẩm | BBSF33100CFCV |
| Tên sản phẩm | MCCB 3P 100A 160AF 35kA chính hãng |
| Dòng sản phẩm | Cầu dao điện an toàn |
| Dòng điện định mức (A) | 100A |
| Số cực | 3P-3E |
| Điện áp hoạt động | 240VAC / 415 VAC |
| Dòng điện khung AF | 160AF |
| Ứng dụng | Thiết bị bảo vệ quá tải, ngắn mạch |
| Cấp bảo vệ | IEC 60947-2 Standard |
| Thương hiệu | Panasonic |
| Màu sắc | Trắng |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật của Aptomat MCCB 3P 100A 35kA 160AF BBSF33100CFCV Panasonic
Dòng định mức 100A
BBSF33100CFCV có dòng điện định mức 100A, phù hợp để sử dụng cho các nhánh tải có dòng điện làm việc được tính toán tương ứng.
Việc lựa chọn CB cần căn cứ vào công suất tải, dòng làm việc, tiết diện dây dẫn và khả năng chịu dòng của hệ thống thay vì chỉ dựa vào công suất thiết bị.
Khả năng cắt 35kA
Một trong những thông số quan trọng của MCCB là khả năng cắt ngắn mạch.
Aptomat có Icu 35kA theo thông số catalogue Panasonic. Đây là thông số thể hiện khả năng cắt dòng ngắn mạch danh định của thiết bị trong điều kiện thử nghiệm quy định.
Thiết kế 3P-3E
MCCB thuộc cấu hình 3P-3E, thích hợp cho các ứng dụng cần đóng cắt ba cực.
Thiết kế dạng MCCB giúp sản phẩm có kết cấu chắc chắn và thuận tiện khi bố trí trong hệ thống tủ điện phù hợp.
Thương hiệu Panasonic
Panasonic là thương hiệu Nhật Bản quen thuộc trong lĩnh vực thiết bị điện và điện tử. Các sản phẩm thiết bị điện Panasonic được sử dụng trong nhiều công trình dân dụng và thương mại.
Kích thước MCCB Panasonic
Ứng dụng thực tế
Tùy theo thiết kế hệ thống điện và yêu cầu kỹ thuật, có thể được cân nhắc sử dụng cho:
- Tủ điện phân phối.
- Tủ điện nhánh.
- Mạch cấp nguồn cho thiết bị điện.
- Hệ thống điện dân dụng và thương mại.
- Văn phòng, cửa hàng, showroom.
- Các hệ thống điện cần MCCB phù hợp.
- Các ứng dụng có yêu cầu khả năng cắt ngắn mạch phù hợp
Việc sử dụng thực tế cần được kỹ sư hoặc người có chuyên môn lựa chọn dựa trên sơ đồ điện, dòng ngắn mạch dự kiến và yêu cầu bảo vệ của toàn hệ thống.
Aptomat MCCB 3P Panasonic
| 3P-3E | Dòng điện | Khung dòng điện | Dòng cắt danh định |
| BBSF3310CFCV | 10A | 160AF | 35kA |
| BBSF3316CFCV | 16A | 160AF | 35kA |
| BBSF3320CFCV | 20A | 160AF | 35kA |
| BBSF3325CFCV | 25A | 160AF | 35kA |
| BBSF3332CFCV | 32A | 160AF | 35kA |
| BBSF3340CFCV | 40A | 160AF | 35kA |
| BBSF3350CFCV | 50A | 160AF | 35kA |
| BBSF3363CFCV | 63A | 160AF | 35kA |
| BBSF33100CFCV | 100A | 160AF | 35kA |
Tham khảo tài liệu ↓
Catalog kích thước MCCB Panasonic
