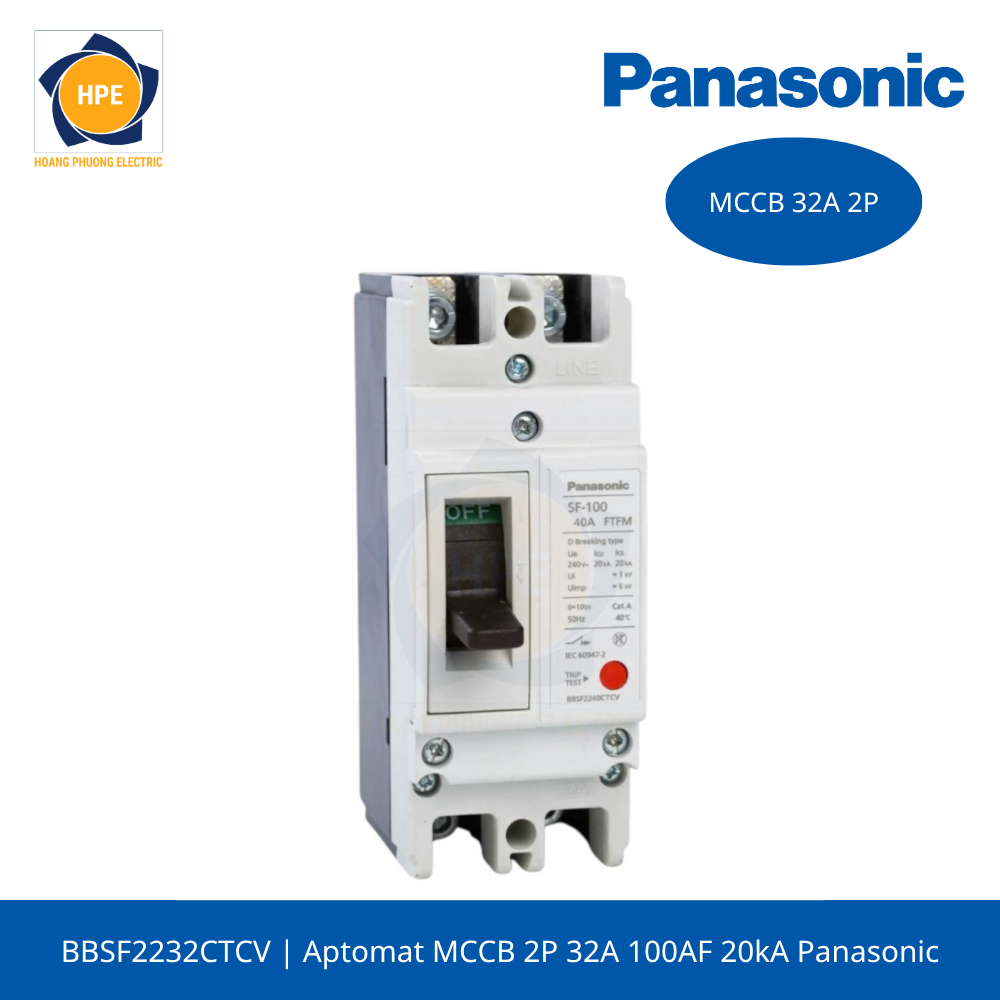

BBSF2232CTCV là thiết bị đóng cắt dạng khối MCCB (Molded Case Circuit Breaker) thuộc dòng SF của Panasonic. Khác với các loại CB tép thông dụng, MCCB có kết cấu dạng khối và được sử dụng trong các hệ thống phân phối điện, tủ điện và các mạch cần thiết bị đóng cắt có khả năng chịu dòng sự cố phù hợp.
Thông số kỹ thuật của Cầu dao đóng ngắt mạch điện BBSF2232CTCV Panasonic
| Mã sản phẩm | BBSF2232CTCV |
| Tên sản phẩm | MCCB 2P 32A 100AF 20kA chính hãng |
| Dòng sản phẩm | Cầu dao điện an toàn |
| Dòng điện định mức (A) | 32A |
| Số cực | 2P-2E |
| Điện áp hoạt động | 240VAC / 415 VAC |
| Dòng điện khung AF | 100AF |
| Ứng dụng | Thiết bị bảo vệ quá tải, ngắn mạch |
| Cấp bảo vệ | IEC 60947-2 Standard |
| Thương hiệu | Panasonic |
| Màu sắc | Trắng |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật của Aptomat MCCB 2P 32A 20kA 100AF BBSF2232CTCV Panasonic
Dòng định mức 32A
BBSF2232CTCV có dòng điện định mức 32A, phù hợp để sử dụng cho các nhánh tải có dòng điện làm việc được tính toán tương ứng.
Việc lựa chọn CB cần căn cứ vào công suất tải, dòng làm việc, tiết diện dây dẫn và khả năng chịu dòng của hệ thống thay vì chỉ dựa vào công suất thiết bị.
Khả năng cắt 20kA
Một trong những thông số quan trọng của MCCB là khả năng cắt ngắn mạch.
Aptomat có Icu 20kA theo thông số catalogue Panasonic. Đây là thông số thể hiện khả năng cắt dòng ngắn mạch danh định của thiết bị trong điều kiện thử nghiệm quy định.
Thiết kế 2P-2E
MCCB thuộc cấu hình 2P-2E, thích hợp cho các ứng dụng cần đóng cắt hai cực.
Thiết kế dạng MCCB giúp sản phẩm có kết cấu chắc chắn và thuận tiện khi bố trí trong hệ thống tủ điện phù hợp.
Thương hiệu Panasonic
Panasonic là thương hiệu Nhật Bản quen thuộc trong lĩnh vực thiết bị điện và điện tử. Các sản phẩm thiết bị điện Panasonic được sử dụng trong nhiều công trình dân dụng và thương mại.
Kích thước MCCB Panasonic
Ứng dụng thực tế
Tùy theo thiết kế hệ thống điện và yêu cầu kỹ thuật, có thể được cân nhắc sử dụng cho:
- Tủ điện phân phối.
- Tủ điện nhánh.
- Mạch cấp nguồn cho thiết bị điện.
- Hệ thống điện dân dụng và thương mại.
- Văn phòng, cửa hàng, showroom.
- Các hệ thống điện cần MCCB phù hợp.
- Các ứng dụng có yêu cầu khả năng cắt ngắn mạch phù hợp
Việc sử dụng thực tế cần được kỹ sư hoặc người có chuyên môn lựa chọn dựa trên sơ đồ điện, dòng ngắn mạch dự kiến và yêu cầu bảo vệ của toàn hệ thống.
Aptomat MCCB 2P Panasonic
| 2P-2E | Dòng điện | Khung dòng điện | Dòng cắt danh định |
| BBSF2210CTCV | 10A | 100AF | 20kA |
| BBSF2216CTCV | 16A | 100AF | 20kA |
| BBSF2220CTCV | 20A | 100AF | 20kA |
| BBSF2225CTCV | 25A | 100AF | 20kA |
| BBSF2232CTCV | 32A | 100AF | 20kA |
| BBSF2240CTCV | 40A | 100AF | 20kA |
| BBSF2250CTCV | 50A | 100AF | 20kA |
| BBSF2263CTCV | 63A | 100AF | 20kA |
| BBSF2280CTCV | 80A | 100AF | 20kA |
| BBSF22100CTCV | 100A | 100AF | 20kA |
Tham khảo tài liệu ↓
Catalog kích thước MCCB Panasonic
