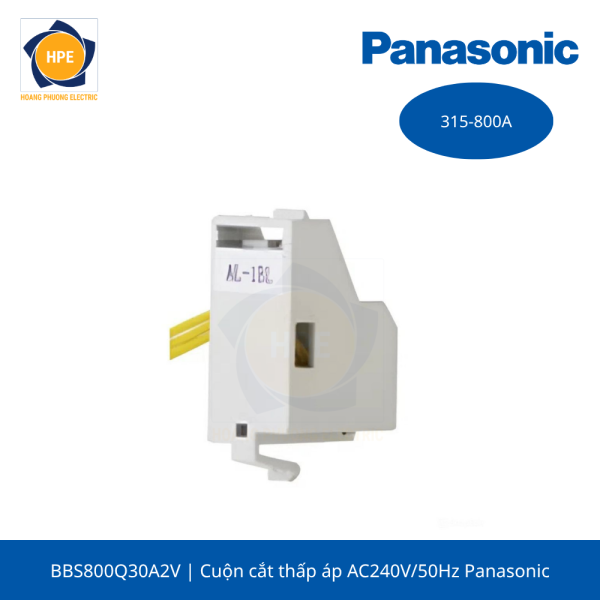

BBS800Q30A2V là phụ kiện Shunt Trip dành cho MCCB Panasonic SF Series.
Shunt Trip có chức năng tạo cơ cấu nhả/cắt MCCB khi cuộn dây nhận được điện áp điều khiển. Nhờ đó, người thiết kế có thể tích hợp MCCB vào hệ thống điều khiển hoặc hệ thống bảo vệ để thực hiện thao tác cắt nguồn từ một vị trí khác.
Thông số kỹ thuật của Cuộn cắt thấp áp AC240V/50Hz dành cho MCCB BBS800Q30A2V Panasonic
| Mã sản phẩm | BBS800Q30A2V |
| Tên sản phẩm | Cuộn cắt thấp áp AC240V có dòng định mức 315A-800A |
| Dòng sản phẩm | Phụ kiện cho dòng SF series |
| Điện áp hoạt động | 240VAC / 415 VAC |
| Ứng dụng | Điều khiển cắt MCCB từ xa |
| Cấp bảo vệ | IEC 60947-2 Standard |
| Thương hiệu | Panasonic |
| Màu sắc | Trắng |
| Bảo hành | 12 tháng |
Đặc điểm nổi bật của Shunt Trip BBS800Q30A2V Panasonic
Hỗ trợ điều khiển MCCB từ xa
Khi được lắp đúng vào MCCB, cuộn Shunt Trip cho phép hệ thống điều khiển phát tín hiệu để thực hiện thao tác cắt.
Đây là tính năng hữu ích trong các tủ điện có yêu cầu:
- Nút dừng khẩn cấp.
- Điều khiển MCCB từ xa.
- Liên động với hệ thống báo cháy.
- Điều khiển đóng/cắt nguồn theo tín hiệu trung tâm.
- Tích hợp MCCB vào hệ thống điều khiển tự động.
Thương hiệu Panasonic
Panasonic là thương hiệu Nhật Bản quen thuộc trong lĩnh vực thiết bị điện và điện tử. Các sản phẩm thiết bị điện Panasonic được sử dụng trong nhiều công trình dân dụng và thương mại.
Kích thước MCCB Panasonic
Nguyên lý hoạt động của cuộn cắt Panasonic
Về cơ bản, hệ thống hoạt động theo trình tự:
Tín hiệu điều khiển AC240V → Cuộn Shunt Trip → Kích hoạt cơ cấu trip → MCCB chuyển sang trạng thái OFF/TRIP → Ngắt mạch điện
Điều này cho phép thiết kế mạch điều khiển bên ngoài để chủ động cắt nguồn khi xảy ra tình huống cần thiết.
Ví dụ, trong một tủ điện, nút nhấn khẩn cấp có thể được kết hợp với mạch điều khiển cuộn cắt. Khi nút khẩn cấp được kích hoạt, tín hiệu điện được đưa đến Shunt Trip và MCCB thực hiện thao tác cắt.
Việc đấu nối thực tế cần tuân thủ sơ đồ đấu dây của nhà sản xuất và được thực hiện bởi người có chuyên môn về điện.
Shunt trip Panasonic
| Mã sản phẩm | Diễn giải |
| BBS250Q10A8V | Cuộn cắt AC240V cho thiết bị có dòng định mức 160A, 200A, 250A |
| BBS800Q10A8V | Cuộn cắt AC240V cho thiết bị có dòng định mức 315A, 350A, 400A, 500A, 630A, 700A, 800A |
| BBS800Q20LV | Tiếp điểm phụ báo trạng thái, bên trái , cho MCCB SF dòng định mức từ 315A đến 800A |
| BBS800Q20RV | Tiếp điểm phụ báo trạng thái, bên phải, cho MCCB SF dòng định mức từ 315A đến 800A |
| BBS800Q08LV | Tiếp điểm phụ báo tín hiệu , bên trái, cho MCCB SF dòng định mức từ 315A đến 800A |
| BBS800Q10A7V | Cuộn cắt AC110V/50Hz của MCCB SF dòng định mức từ 315A đến 800A |
| BBS800Q10D7V | Cuộn cắt DC110V của MCCB SF dòng định mức từ 315A đến 800 |
| BBS800Q10D8V | Cuộn cắt DC220V của MCCB SF dòng định mức từ 315A đến 800A |
| BBS800Q30A2V | Cuộn cắt thấp áp AC240V/50Hz của MCCB SF dòng định mức từ 315A đến 800A |
| BBS630QB1V | Tay nắm xoay kéo dài của MCCB SF dòng định mức 315A đến 630A |
| BBS800QB1V | Tay nắm xoay kéo dài của MCCB SF dòng định mức 700A và 800A |
| BBS630QA1V | Tấm che đầu cực của Cầu dao điện tự động MCCB SF 3P3E từ 315A đến 630A |
| BBS630QA2V | Tấm che đầu cực của Cầu dao điện tự động MCCB SF 4P4E từ 315A đến 630A |
Tham khảo tài liệu ↓
Catalog kích thước MCCB Panasonic
