AU3D24S GIC | Bộ hiển thị cảnh báo lỗi GIC 90–270V AC/DC

AU3D24S GIC Bộ Cảnh Báo Sự Cố GIC AU Series – Giám Sát Tín Hiệu Nhanh, Cảnh Báo Trực Quan

Bộ cảnh báo sự cố GIC AU Series gồm các mã AU1D8S, AU2D16S, AU3D24S và AU4D32S, được thiết kế để giám sát đồng thời nhiều tín hiệu lỗi trong tủ điện, trạm điều khiển và hệ thống tự động hóa. Khi trạng thái tiếp điểm đầu vào thay đổi, thiết bị lập tức kích hoạt ô hiển thị tương ứng, còi cảnh báo và relay đầu ra theo chương trình đã cài đặt.Các phiên bản sử dụng nguồn rộng 90–270V AC/DC, cửa sổ nhỏ 34 × 31mm, nút điều khiển Test, Mute, Acknowledge và Reset tích hợp phía trước. Thiết bị còn hỗ trợ bảy chu trình cảnh báo theo tiêu chuẩn ISA, còi tích hợp 80dB, bốn relay chuyển đổi và giao tiếp RS-485 Modbus RTU. Điểm khác biệt chính giữa các mã là số lượng cửa sổ cảnh báo và kích thước lắp đặt.

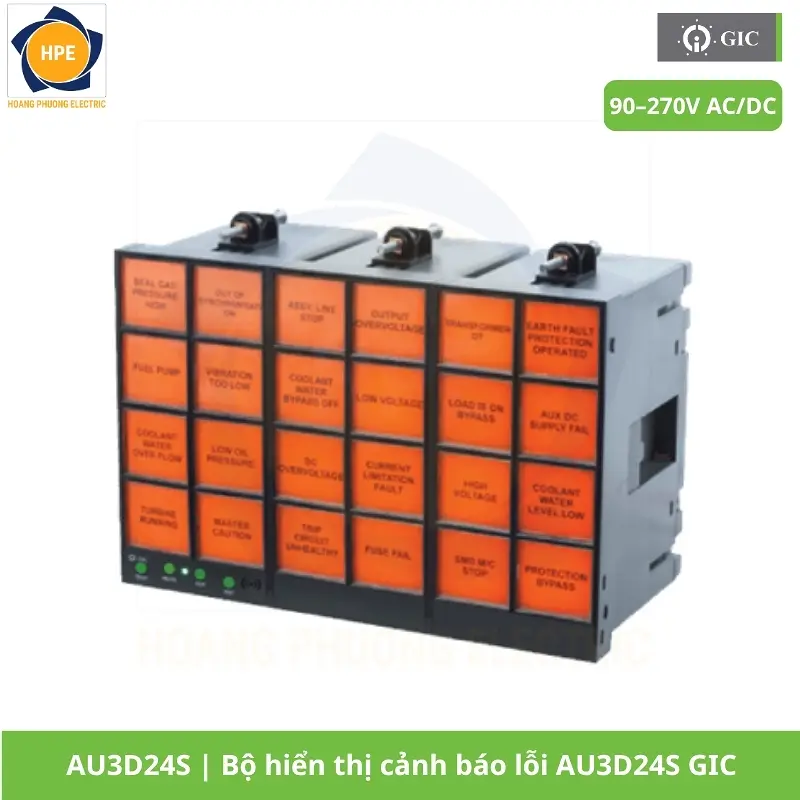

AU3D24S GIC là bộ cảnh báo sự cố thuộc dòng Alarm Annunciator GIC, được thiết kế để giám sát đồng thời nhiều tín hiệu lỗi trong tủ điện, máy móc và hệ thống tự động hóa. Khi trạng thái tiếp điểm đầu vào thay đổi, thiết bị sẽ kích hoạt cửa sổ hiển thị tương ứng, còi cảnh báo và relay đầu ra, giúp người vận hành nhanh chóng xác định vị trí sự cố. Sản phẩm sử dụng nguồn rộng 90–270V AC/DC, tích hợp các phím Test, Mute, Acknowledge và Reset, hỗ trợ nhiều chu trình cảnh báo theo tiêu chuẩn ISA cùng giao tiếp RS-485 Modbus RTU. Với số lượng cửa sổ từ 8 đến 32 tùy phiên bản, AU3D24S GIC phù hợp cho tủ điều khiển, trạm điện, hệ thống HVAC và dây chuyền sản xuất công nghiệp.

Nguyên lý hoạt động Bộ hiển thị cảnh báo lỗi AU3D24S GIC

Khi một tiếp điểm đầu vào thay đổi từ thường mở sang đóng hoặc từ thường đóng sang mở, bộ cảnh báo chuyển từ trạng thái bình thường sang trạng thái báo động. Cửa sổ tương ứng sẽ sáng hoặc nhấp nháy, đồng thời còi và relay đầu ra hoạt động theo chu trình cảnh báo đã chọn.

Các phím điều khiển có chức năng:

• Mute: tắt còi tích hợp nhưng vẫn duy trì hiển thị cảnh báo.
• Acknowledge: xác nhận người vận hành đã tiếp nhận sự cố.
• Reset: đưa thiết bị về trạng thái ban đầu khi điều kiện lỗi đã được xử lý.
• Test: kiểm tra hệ thống đèn, còi và hoạt động của bộ cảnh báo.

Thông số kỹ thuật Bộ hiển thị cảnh báo lỗi AU3D24S GIC

Các chu trình cảnh báo hỗ trợ Bộ hiển thị cảnh báo lỗi AU3D24S GIC

Thiết bị cho phép lựa chọn bảy chu trình theo tiêu chuẩn ISA:

• Manual Reset M-1.
• Auto Reset A-1.
• Ring Back R-1-12.
• Auto Reset không khóa A-1-4.
• Manual Reset First Out F2M-1.
• Auto Reset First Out F2A-1.
• Manual Reset M-2 dành cho cấu hình quét nhanh.

Các mã AU1D8S, AU2D16S, AU3D24S và AU4D32S thuộc cấu hình quét thường 100ms; việc lựa chọn chu trình cần phù hợp với yêu cầu vận hành thực tế.

Chức năng của bốn relay đầu ra

• Hai relay dùng để gom nhóm cảnh báo G1 và G2.
• Một relay dành cho còi hoặc chuông cảnh báo ngoài.
• Một relay dùng cho chức năng giám sát hoặc Ring Back.
• Tiếp điểm chuyển đổi giúp kết nối linh hoạt với đèn, còi, PLC hoặc mạch liên động.
• Relay NO chịu tải đến 5A, relay NC chịu tải đến 3A với tải thuần trở.

Ưu điểm Bộ hiển thị cảnh báo lỗi AU3D24S GIC

• Giám sát đồng thời từ 8 đến 32 tín hiệu sự cố.
• Cửa sổ riêng biệt giúp nhận biết nhanh từng vị trí lỗi.
• Hỗ trợ tiếp điểm đầu vào thường mở và thường đóng.
• Nguồn cấp rộng 90–270V AC/DC.
• Còi cảnh báo 80dB tích hợp sẵn.
• Có bốn relay đầu ra để gom nhóm và điều khiển cảnh báo ngoài.
• Tích hợp nút Test, Mute, Acknowledge và Reset.
• Hỗ trợ bảy chu trình cảnh báo theo tiêu chuẩn ISA.
• Có giao tiếp RS-485 Modbus RTU.
• Chiều sâu chỉ 100mm, tiết kiệm không gian phía sau tủ.
• Cửa sổ có thể lựa chọn nhiều màu để phân loại mức cảnh báo.
• Hỗ trợ điều khiển các phím chức năng từ xa.

Bảng so sánh các mã sản phẩm Bộ hiển thị cảnh báo lỗi AU3D24S GIC

Đặc điểm nổi bật Bộ hiển thị cảnh báo lỗi AU3D24S GIC

• AU1D8S: 8 ô cảnh báo trong kích thước mặt 72 × 144mm.
• AU2D16S: 16 ô cảnh báo với mặt vuông 144 × 144mm.
• AU3D24S: 24 ô cảnh báo cho hệ thống giám sát quy mô vừa và lớn.
• AU4D32S: 32 ô cảnh báo, phù hợp trung tâm điều khiển nhiều tín hiệu.
• Mỗi cửa sổ nhỏ có kích thước 34 × 31mm.
• Hỗ trợ sáu màu cửa sổ: đỏ, vàng, xanh dương, xanh lá, hổ phách và trắng.
• Đèn LED trắng siêu sáng, tiêu thụ công suất thấp.
• Mặt kính từng ô có thể tháo từ phía trước để thay nhãn.
• Đèn trạng thái màu xanh giúp nhận biết tình trạng hoạt động và lỗi cấu hình.

Ứng dụng Bộ hiển thị cảnh báo lỗi AU3D24S GIC

• Tủ điều khiển nhà máy và dây chuyền sản xuất.
• Trạm biến áp và hệ thống phân phối điện.
• Trung tâm điều khiển bơm, quạt và máy nén.
• Hệ thống báo lỗi máy phát điện.
• Giám sát tủ phòng cháy chữa cháy.
• Hệ thống HVAC và quản lý kỹ thuật tòa nhà.
• Trạm xử lý nước và nước thải.
• Hệ thống dầu khí, hóa chất và năng lượng.
• Tủ điều khiển động cơ và hệ thống MCC.
• Giám sát trạng thái cảm biến, relay bảo vệ và thiết bị đóng cắt.

Cách lắp đặt Bộ hiển thị cảnh báo lỗi AU3D24S GIC

• Chọn đúng mã theo số lượng tín hiệu cần giám sát.
• Khoét mặt tủ theo kích thước của từng phiên bản.
• Đưa thiết bị vào mặt tủ và cố định chắc chắn.
• Đấu nguồn 90–270V AC/DC vào đúng đầu nối L/+ và N/-.
• Kết nối từng tiếp điểm sự cố vào các đầu vào F1, F2 và các kênh tiếp theo.
• Cài đặt dạng tiếp điểm NO hoặc NC theo trạng thái thiết bị hiện trường.
• Đấu bốn relay đầu ra đến còi, đèn, PLC hoặc mạch liên động.
• Kết nối RS-485 đúng cực D+, D- và GND.
• Gắn nhãn tên sự cố vào từng cửa sổ trước khi vận hành.
• Thực hiện chức năng Test để kiểm tra toàn bộ đèn và còi.

Vì sao nên chọn bộ cảnh báo sự cố GIC AU Series?

• Có nhiều phiên bản số lượng ô để lựa chọn đúng nhu cầu.
• Giúp người vận hành xác định lỗi nhanh hơn so với đèn báo rời.
• Tích hợp sẵn đèn, còi, phím điều khiển và relay đầu ra.
• Giảm số lượng thiết bị riêng lẻ trong tủ điện.
• Hỗ trợ chu trình ISA phù hợp nhiều quy trình vận hành.
• RS-485 Modbus thuận tiện kết nối hệ thống giám sát trung tâm.
• Nguồn cấp rộng, dễ sử dụng trong nhiều loại tủ điều khiển.
• Thiết kế đồng bộ giúp dễ mở rộng từ 8 lên 16, 24 hoặc 32 ô.
• Phù hợp cả hệ thống máy đơn và trung tâm điều khiển lớn.

Kết luận

Bộ cảnh báo sự cố AU3D24S GIC  là giải pháp trực quan để quản lý nhiều tín hiệu lỗi trong cùng một thiết bị. Với số lượng từ 8 đến 32 cửa sổ, còi 80dB, bốn relay đầu ra và giao tiếp RS-485 Modbus RTU, dòng sản phẩm giúp rút ngắn thời gian nhận biết, xác nhận và xử lý sự cố trong tủ điện và hệ thống tự động hóa công nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Bộ hiển thị cảnh báo lỗi AU3D24S GIC chính hãng với giá cả tốt nhất.
