Giới thiệu A9K24310 MCB Acti9 iK60N Schneider – Bảo vệ mạch điện an toàn, ổn định
MCB Acti9 iK60N là dòng cầu dao tự động thuộc hệ Acti9 của Schneider Electric, được thiết kế để bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch. Sản phẩm phù hợp cho nhiều hệ thống phân phối điện trong nhà ở, công trình thương mại và các ứng dụng công nghiệp. Dải dòng định mức từ 6A đến 63A giúp người dùng dễ lựa chọn thiết bị theo tải và tiết diện dây dẫn của từng nhánh điện.
Dòng MCB này có khả năng cắt ngắn mạch 6kA, sử dụng đặc tuyến tác động C curve và có các phiên bản phù hợp với mạng điện 230V hoặc 400V. Điện áp chịu xung định mức Uimp của iK60N là 4kV. Theo tài liệu Schneider Electric, sản phẩm được sử dụng để kiểm soát và bảo vệ mạch trước quá tải, ngắn mạch, đồng thời đáp ứng tiêu chuẩn IEC 898.

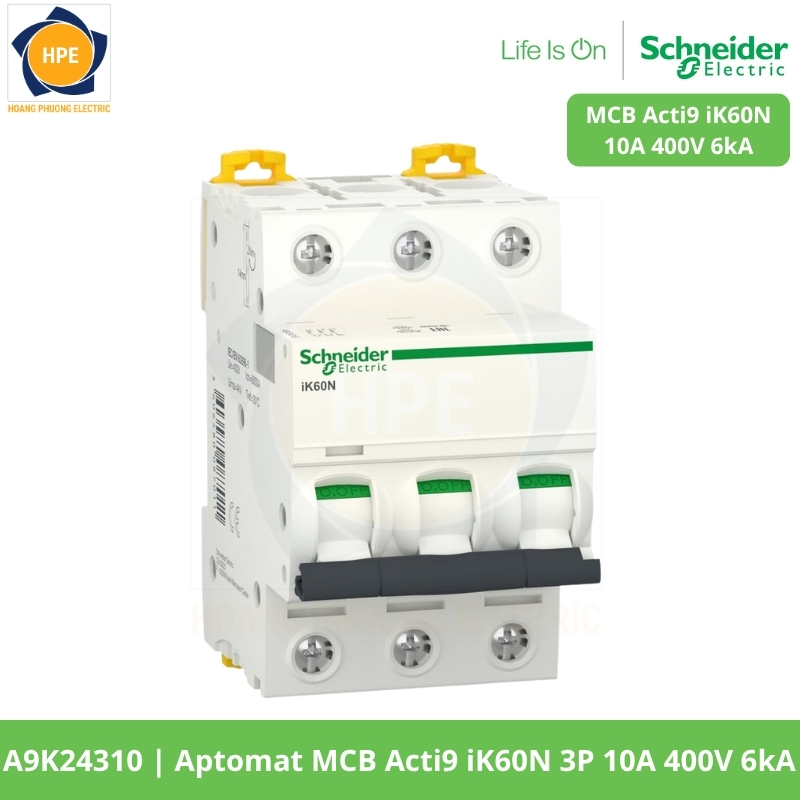

A9K24310 là MCB thuộc dòng Acti9 iK60N Schneider Electric, có cấu hình 3P, dòng định mức 10A và khả năng cắt ngắn mạch 6kA. Sản phẩm sử dụng đặc tuyến C, hỗ trợ bảo vệ mạch điện trước tình trạng quá tải và ngắn mạch, phù hợp với nhiều hệ thống phân phối điện hạ thế trong dân dụng, thương mại và công nghiệp. Thiết kế dạng module giúp thiết bị dễ dàng lắp đặt trên thanh DIN trong tủ điện, đồng thời thuận tiện khi cần bảo trì hoặc thay thế. Dòng iK60N có dải lựa chọn từ 6A đến 63A, giúp người dùng dễ dàng chọn mã sản phẩm phù hợp với từng nhánh tải và yêu cầu sử dụng thực tế.
Bảng thông số sản phẩm MCB Schneider Acti9 iK60N A9K24310
| Mã sản phẩm | A9K24310 |
| Loại thiết bị | MCB Acti9 |
| Số cực | 3P |
| Dòng điện định mức | 10A |
| Điện áp sử dụng | 400V |
| Ngưỡng tác động từ | 5–10 × In |
| Tiêu chuẩn | EN/IEC 60898-1 |
| Kích thước tham khảo | 85 × 54 × 78,5mm |
| Trọng lượng |
300g |
| Kiểu lắp đặt | Thanh ray DIN |
| Độ bền điện | 10.000 chu kỳ |
| Độ bền cơ khí | 20.000 chu kỳ |
| Cấp bảo vệ thiết bị |
IP20 |
Nguyên lý hoạt động của A9K24310 MCB Acti9 iK60N
MCB Acti9 iK60N sử dụng cơ chế bảo vệ nhiệt – từ:
- Khi quá tải: Dòng điện tăng kéo dài làm thanh lưỡng kim nóng lên và cong đi. Cơ cấu nhả tác động, ngắt mạch điện.
- Khi ngắn mạch: Dòng điện tăng đột ngột khiến bộ phận điện từ kích hoạt cơ cấu nhả. MCB ngắt mạch nhanh để cô lập sự cố.
- Đặc tuyến C: Bộ phận điện từ tác động ở mức khoảng 5–10 lần dòng định mức, phù hợp với tải có dòng khởi động vừa phải.
Sau khi xử lý nguyên nhân sự cố, có thể đóng lại MCB để cấp điện.
MCB Acti9 iK60N Schneider
Ứng dụng thực tế của MCB Acti9 iK60N A9K24310
MCB Acti9 iK60N phù hợp với nhiều hệ thống phân phối điện hạ thế, đặc biệt trong mạng điện dân dụng và công nghiệp.
- Nhà ở: Bảo vệ mạch chiếu sáng, ổ cắm và các thiết bị điện dân dụng.
- Văn phòng, cửa hàng: Dùng cho các nhánh cấp điện cho chiếu sáng, ổ cắm và thiết bị văn phòng.
- Công trình thương mại: Phù hợp với các mạch phân phối điện hạ thế và phụ tải thông dụng.
- Môi trường công nghiệp: Bảo vệ các nhánh điện phù hợp trước sự cố quá tải và ngắn mạch.
- Tủ điện phân phối: Dễ bố trí trong các tủ điện sử dụng thiết bị Schneider Electric đồng bộ.
Bảng so sánh thông số sản phẩm chống giật MCB Schneider Acti9 iK60N A9K24310
| Dòng định mức | 1P | 2P | 3P | 4P | Tiêu chuẩn | Dòng cắt |
|---|---|---|---|---|---|---|
| 6A | A9K27106 | A9K27206 | A9K24306 | A9K24406 | EN/IEC 60898-1 | 6kA |
| 10A | A9K27110 | A9K27210 | A9K24310 | A9K24410 | EN/IEC 60898-1 | 6kA |
| 16A | A9K27116 | A9K27216 | A9K24316 | A9K24416 | EN/IEC 60898-1 | 6kA |
| 20A | A9K27120 | A9K27220 | A9K24320 | A9K24420 | EN/IEC 60898-1 | 6kA |
| 25A | A9K27125 | A9K27225 | A9K24325 | A9K24425 | EN/IEC 60898-1 | 6kA |
| 32A | A9K27132 | A9K27232 | A9K24332 | A9K24432 | EN/IEC 60898-1 | 6kA |
| 40A | A9K24140 | A9K24240 | A9K24340 | A9K24440 | EN/IEC 60898-1 | 6kA |
| 50A | A9K24150 | A9K24250 | A9K24350 | A9K24450 | EN/IEC 60898-1 | 6kA |
| 63A | A9K24163 | A9K24263 | A9K24363 | A9K24463 | EN/IEC 60898-1 | 6kA |
Tính năng nổi bật của A9K24310 MCB Acti9 iK60N
- Bảo vệ quá tải và ngắn mạch: Giúp hạn chế nguy cơ dây dẫn quá nhiệt và hư hỏng thiết bị.
- Khả năng cắt 6kA: Phù hợp với nhiều hệ thống điện hạ thế.
- Dải dòng 6–63A: Có nhiều mức để lựa chọn theo tải và dây dẫn.
- Nhiều phiên bản: Thuận tiện khi bố trí thiết bị trong tủ điện.
- Điện áp chịu xung Uimp 4kV: Giúp thiết bị chịu được xung điện áp trong giới hạn thiết kế.
Vì sao nên chọn A9K24310 MCB Acti9 iK60N Schneider?
- Bảo vệ an toàn: Hỗ trợ bảo vệ mạch điện trước sự cố quá tải và ngắn mạch.
- Khả năng cắt 6kA: Phù hợp với nhiều hệ thống điện hạ thế dân dụng và thương mại.
- Đặc tuyến C: Đáp ứng tốt các phụ tải thông dụng có dòng khởi động ở mức vừa phải.
- Dễ đồng bộ tủ điện: Thuộc dòng Acti9 Schneider, thuận tiện khi kết hợp cùng các thiết bị bảo vệ khác.
- Dễ bảo trì, thay thế: Mã sản phẩm rõ ràng, thuận tiện cho quản lý và bảo dưỡng hệ thống.
Lưu ý khi lựa chọn và lắp đặt A9K24310 MCB Acti9 iK60N
- Chọn đúng dòng định mức: Cần phù hợp với tải thực tế và tiết diện dây dẫn.
- Kiểm tra khả năng cắt: iK60N có khả năng cắt 6kA, cần phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
- Lắp đặt đúng kỹ thuật: Đấu dây chắc chắn và siết đầu nối đúng yêu cầu.
- Tránh mối nối lỏng: Có thể gây phát nhiệt, tăng điện trở tiếp xúc và ảnh hưởng đến độ an toàn.
- Kiểm tra trước khi cấp điện: Đảm bảo dây dẫn, đầu nối và MCB được lắp đúng vị trí, chắc chắn.

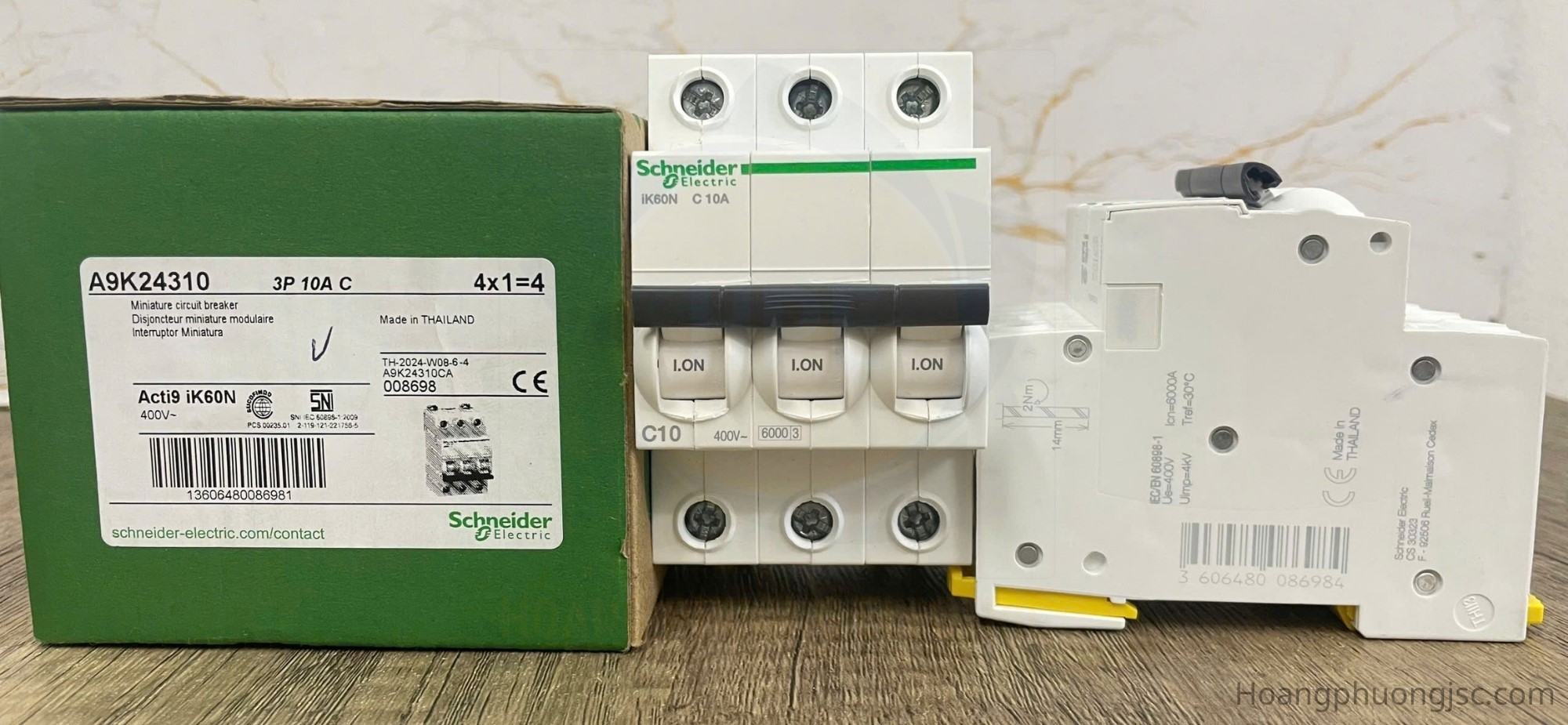

Sơ đồ và ảnh thực tế sản phẩm
Kết luận
MCB Acti9 iK60N A9K24310 Schneider là giải pháp bảo vệ quá tải và ngắn mạch phù hợp cho nhiều hệ thống điện hạ thế. Với khả năng cắt 6kA, đặc tuyến C, dải dòng 10A , sản phẩm đáp ứng linh hoạt nhu cầu sử dụng từ dân dụng đến công nghiệp. Khi lựa chọn đúng dòng định mức và phối hợp phù hợp với dây dẫn, MCB Acti9 iK60N giúp nâng cao độ an toàn, ổn định và thuận tiện trong vận hành hệ thống điện.
