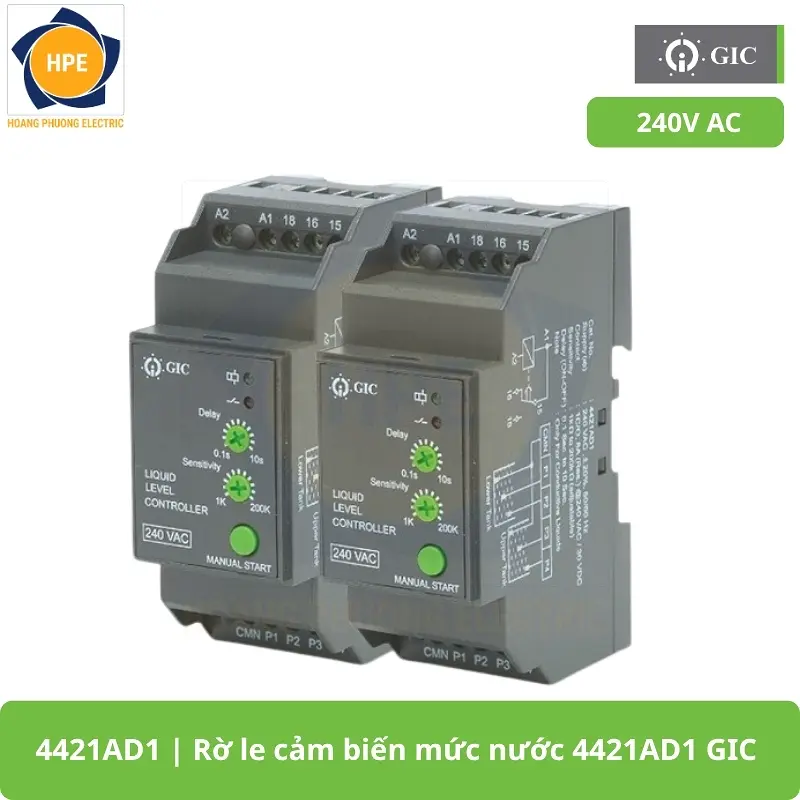

4421AD1 GIC Rờ le cảm biến mức nước – Giải pháp tự động điều khiển bơm nước hiệu quả
Rờ le cảm biến mức nước GIC là gì?
Trong các hệ thống cấp nước sinh hoạt, xử lý nước và sản xuất công nghiệp, việc duy trì mực chất lỏng ổn định đóng vai trò quan trọng để đảm bảo quá trình vận hành liên tục và an toàn. Nếu bơm hoạt động không đúng thời điểm, bồn chứa có thể bị tràn hoặc bơm chạy khô gây hư hỏng thiết bị.
Bộ điều khiển mực nước GIC 4421AD1 và 4431AD1 được thiết kế để tự động giám sát và điều khiển mực nước thông qua cảm biến điện cực. Thiết bị hỗ trợ nhiều chế độ vận hành như bơm cấp nước, bơm xả nước hoặc điều khiển đồng thời hai bồn chứa, giúp tối ưu quá trình cấp thoát nước và bảo vệ bơm khỏi tình trạng chạy khô hoặc tràn bồn.
Tổng quan về Rờ le cảm biến mức nước GIC
4421AD1 và 4431AD1 thuộc dòng Liquid Level Controller của GIC, sử dụng nguyên lý đo độ dẫn điện của chất lỏng để xác định mực nước. Thiết bị tương thích với bộ cảm biến inox SS304, cho phép điều chỉnh độ nhạy từ 1 kΩ đến 200 kΩ, phù hợp với nhiều loại nước và chất lỏng có tính dẫn điện khác nhau.
Hai model có đầy đủ chức năng Filling (cấp nước), Draining (xả nước) và Filling & Draining Simultaneous, đồng thời hỗ trợ khởi động bằng tay (Manual Start), điều chỉnh thời gian trễ ON/OFF và kết nối cảm biến với khoảng cách lên đến 1000 m trong điều kiện phù hợp.
Điểm khác biệt chính giữa hai model là điện áp nguồn:
- 4421AD1: 240VAC
- 4431AD1: 415VAC

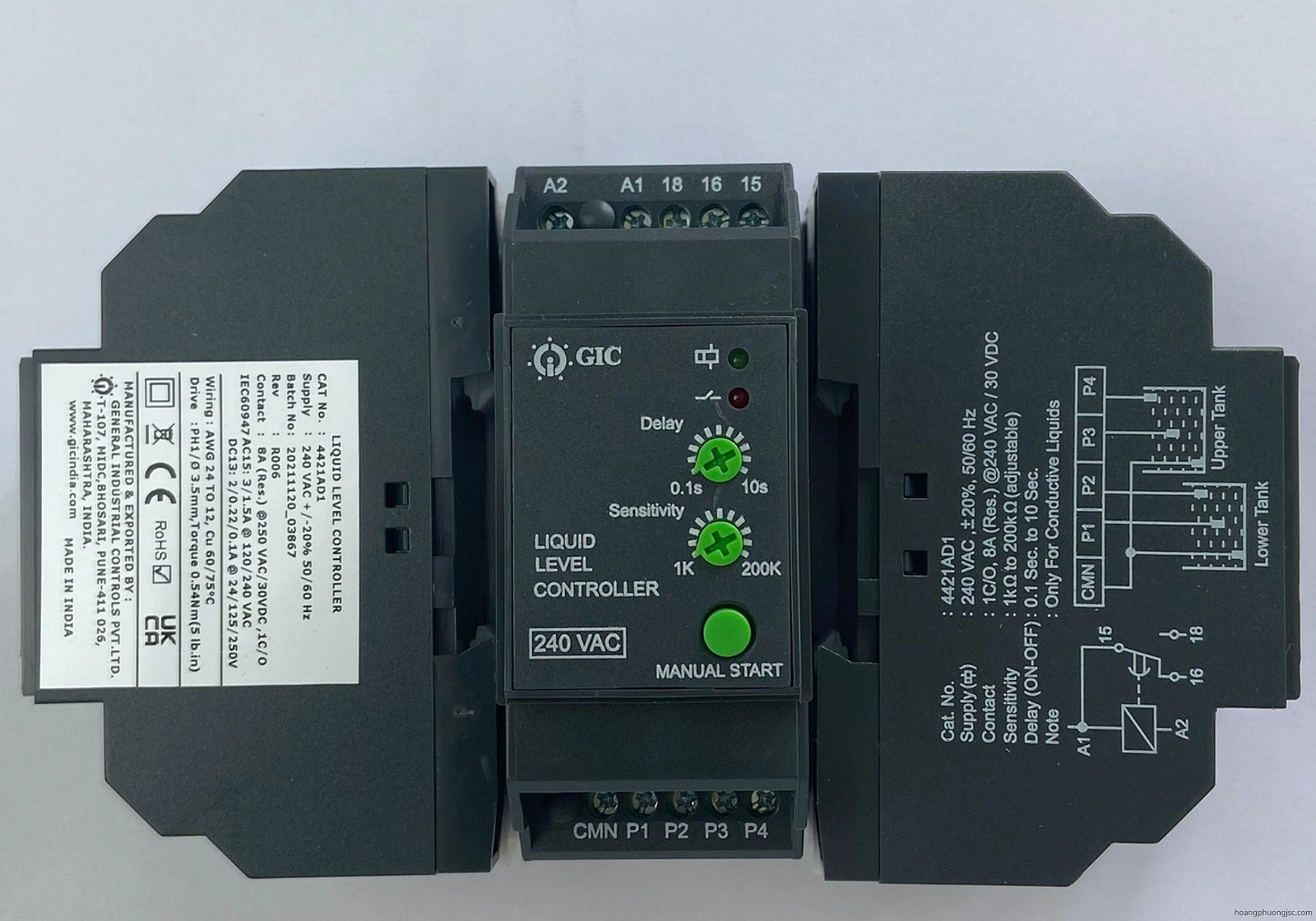

4421AD1 GIC là bộ điều khiển mực nước tự động được thiết kế để giám sát và điều khiển bơm cấp, bơm xả trong các hệ thống bồn chứa và bể nước. Thiết bị sử dụng cảm biến điện cực inox SS304 để phát hiện mực chất lỏng, hỗ trợ điều chỉnh độ nhạy linh hoạt từ 1kΩ đến 200kΩ, giúp vận hành ổn định với nhiều loại nước có độ dẫn điện khác nhau. Với khả năng chống chạy khô, chống tràn bồn, hỗ trợ Manual Start và thiết kế lắp DIN Rail nhỏ gọn, sản phẩm là giải pháp phù hợp cho hệ thống cấp nước dân dụng, công nghiệp, HVAC, xử lý nước và nhiều ứng dụng tự động hóa khác.
Thông số kỹ thuật Rờ le cảm biến mức nước 4421AD1 GIC
| Mã sản phẩm | 4421AD1 |
| Kích thước (mm) | 36 × 90 × 65 |
| Trọng lượng (g) | 235 |
| Điện áp nguồn | 240VAC ±20% |
| Tần số | 47 – 63Hz |
| Công suất tiêu thụ | 3VA |
| Chế độ điều khiển | Filling, Draining, Filling & Draining |
| Độ nhạy | 1kΩ – 200kΩ (điều chỉnh) |
| Điện áp cảm biến | 12Vp-p |
| Dòng cảm biến | <1mA |
| Tiếp điểm đầu ra | 1 C/O (SPDT) |
| Dòng tải tiếp điểm | 8A @ 250VAC |
| Cảm biến tương thích | SS304 (3 hoặc 6 điện cực) |
| Chiều dài dây tối đa | 1000m |
| LED hiển thị | Power, Relay Output |
| Kiểu lắp đặt | DIN Rail 35mm hoặc Base Mount |
Ưu điểm của Rờ le cảm biến mức nước 4421AD1 GIC
- Tự động điều khiển bơm cấp và bơm xả nước.
- Hỗ trợ đồng thời điều khiển hai bồn chứa trên cùng một thiết bị.
- Điều chỉnh độ nhạy từ 1 kΩ đến 200 kΩ.
- Chống chạy khô cho bơm chìm và chống tràn bồn chứa.
- Hỗ trợ chức năng Manual Start khi cần vận hành thủ công.
- Điều chỉnh thời gian trễ ON/OFF từ 0.5 đến 10 giây.
- Khoảng cách kết nối cảm biến lên đến 1000 m.
- Tiếp điểm relay 1 C/O 8A, dễ dàng điều khiển contactor.
- Hiển thị LED nguồn và trạng thái relay.
- Thiết kế nhỏ gọn, lắp DIN Rail hoặc bắt đế thuận tiện.
Ứng dụng của Rờ le cảm biến mức nước 4421AD1 GIC
Bộ điều khiển mực nước GIC được sử dụng trong nhiều hệ thống điều khiển mực chất lỏng tự động.
Một số ứng dụng phổ biến gồm:
- Điều khiển bơm nước sinh hoạt.
- Bồn chứa nước trên mái.
- Bể ngầm.
- Trạm bơm cấp nước.
- Hệ thống xử lý nước sạch.
- Hệ thống xử lý nước thải.
- Nhà máy thực phẩm và đồ uống.
- Nhà máy hóa chất.
- Hệ thống HVAC.
- Hệ thống tưới tiêu tự động.
- Dây chuyền sản xuất cần kiểm soát mức chất lỏng.
Thiết bị giúp giảm thao tác vận hành thủ công, tiết kiệm điện năng, bảo vệ bơm và duy trì mực nước ổn định trong suốt quá trình hoạt động.

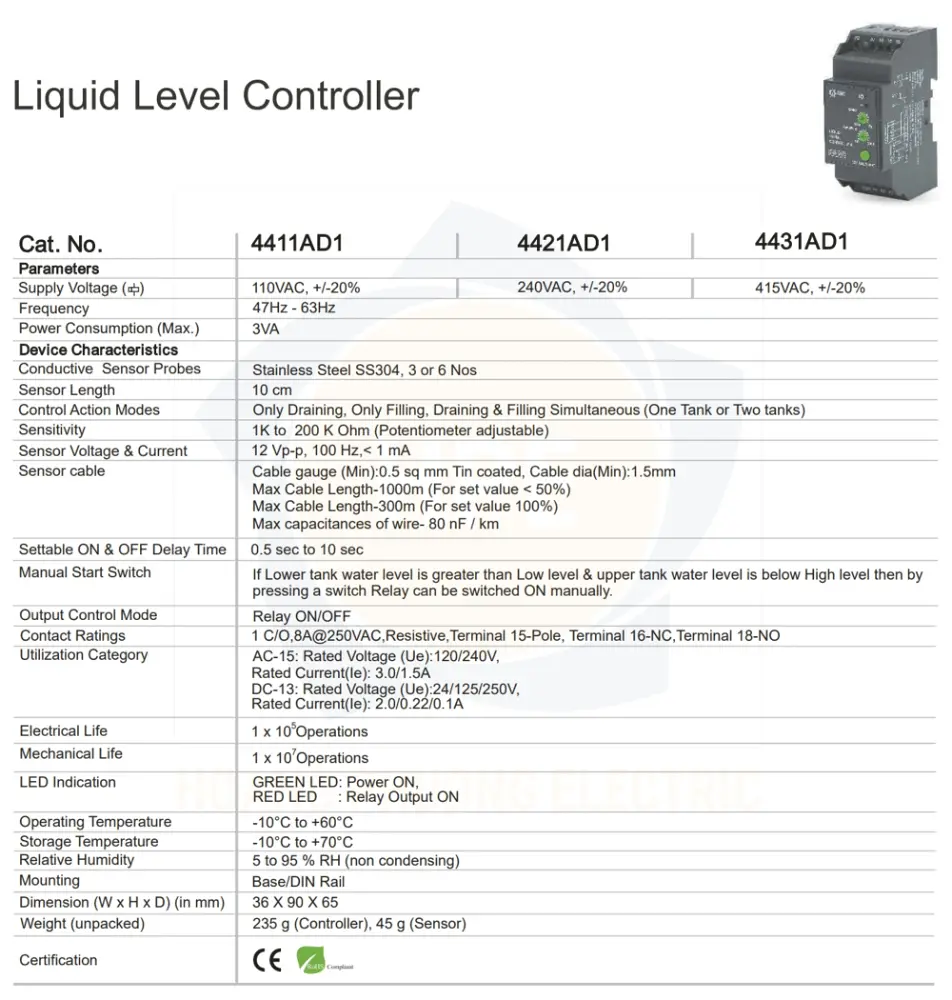

Bảng so sánh các mã sản phẩm Rờ le cảm biến mức nước 4421AD1 GIC
| Thông số | 4421AD1 | 4431AD1 |
|---|---|---|
| Điện áp nguồn | 240VAC ±20% | 415VAC ±20% |
| Tần số | 47 – 63Hz | 47 – 63Hz |
| Công suất tiêu thụ | 3VA | 3VA |
| Chế độ điều khiển | Filling, Draining, Filling & Draining | Filling, Draining, Filling & Draining |
| Điều chỉnh độ nhạy | 1kΩ – 200kΩ | 1kΩ – 200kΩ |
| Thời gian trễ ON/OFF | 0.5 – 10 giây | 0.5 – 10 giây |
| Điện áp cảm biến | 12Vp-p | |
| Dòng cảm biến | <1mA | <1mA |
| Tiếp điểm đầu ra | 1 C/O (SPDT) | 1 C/O (SPDT) |
| Khả năng chịu tải tiếp điểm | 8A @ 250VAC (Tải thuần trở) | 8A @ 250VAC (Tải thuần trở) |
| Manual Start | Có | Có |
| LED hiển thị | Power, Relay | Power, Relay |
| Chiều dài dây cảm biến tối đa | 1000m (<50% Sensitivity) | 1000m (<50% Sensitivity) |
| Chiều dài dây cảm biến tối đa | 300m (100% Sensitivity) | 300m (100% Sensitivity) |
| Cảm biến sử dụng | Điện cực inox SS304 | Điện cực inox SS304 |
| Số lượng cảm biến | 3 hoặc 6 điện cực | 3 hoặc 6 điện cực |
| Kiểu lắp đặt | DIN Rail / Base Mount | DIN Rail / Base Mount |
| Kích thước | 36 × 90 × 65 mm | 36 × 90 × 65 mm |
| Trọng lượng bộ điều khiển | 235 g | 235 g |
| Trọng lượng bộ cảm biến | 45 g | 45 g |
| Nhiệt độ làm việc | -10°C đến +60°C | -10°C đến +60°C |
| Nhiệt độ lưu trữ | -10°C đến +70°C | -10°C đến +70°C |
| Độ ẩm | 5–95%RH | 5–95%RH |
Lưu ý khi lắp đặt và sử dụng
- Chọn đúng điện áp nguồn của từng model.
- Sử dụng cảm biến inox đúng chủng loại.
- Đấu nối đúng sơ đồ của nhà sản xuất.
- Không sử dụng cho chất lỏng không dẫn điện.
- Định kỳ vệ sinh đầu cảm biến để đảm bảo độ chính xác.
- Kiểm tra dây tín hiệu khi khoảng cách lắp đặt lớn.
- Cài đặt độ nhạy phù hợp với loại chất lỏng sử dụng.

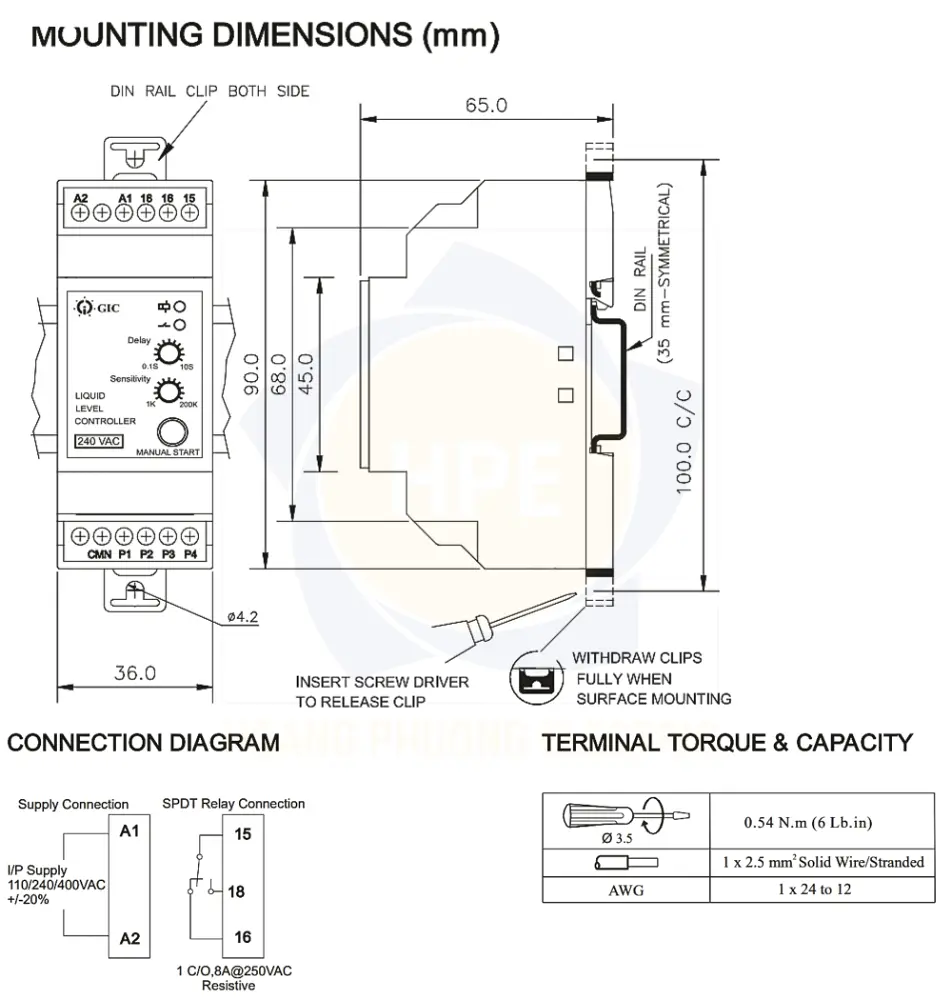

Sơ đồ và cách lắp đặt
Vì sao nên chọn Rờ le cảm biến mức nước 4421AD1 GIC?
- Điều khiển hoàn toàn tự động, giảm sự can thiệp của người vận hành.
- Bảo vệ bơm hiệu quả, chống chạy khô và chống tràn bồn.
- Hoạt động linh hoạt, hỗ trợ nhiều chế độ điều khiển trên cùng một thiết bị.
- Dễ dàng cài đặt, điều chỉnh độ nhạy và thời gian trễ theo yêu cầu.
- Độ bền cao, phù hợp với môi trường công nghiệp và dân dụng.
- Tiết kiệm chi phí đầu tư, giảm số lượng thiết bị điều khiển trong hệ thống.
Kết luận
4421AD1 GIC là giải pháp điều khiển mực nước tự động đáng tin cậy, phù hợp cho các hệ thống cấp nước, xử lý nước và dây chuyền công nghiệp. Với khả năng điều khiển bơm thông minh, bảo vệ chống chạy khô, chống tràn và hỗ trợ nhiều chế độ vận hành, sản phẩm giúp nâng cao hiệu quả làm việc, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Hãy liên hệ ngay cho chúng tôi để mua được Rờ le cảm biến mức nước 4421AD1 GIC chính hãng với giá cả tốt nhất.
