2SC3D11CC3 GIC – Bộ chuyển đổi tín hiệu analog cách ly 3 port chính xác, ổn định
2SC3D11CC3 GIC là gì?

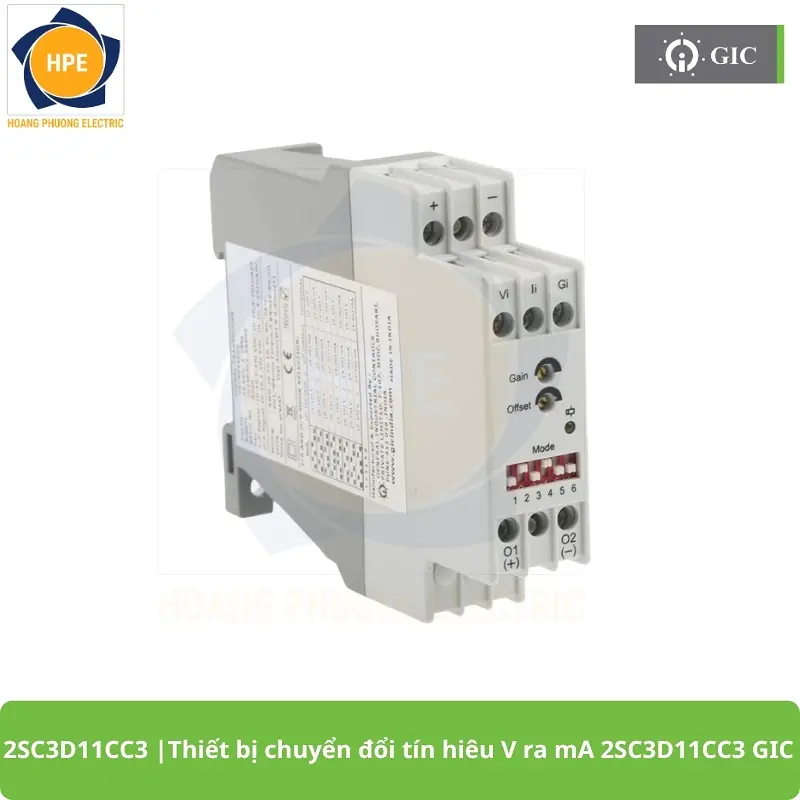

2SC3D11CC3 GIC là bộ chuyển đổi tín hiệu analog thuộc dòng Signal Transducer của GIC, được sử dụng để chuyển đổi và cách ly các tín hiệu điện áp hoặc dòng điện tiêu chuẩn trong hệ thống điều khiển công nghiệp. Thiết bị hỗ trợ các dạng tín hiệu analog phổ biến như 0-10VDC, 2-10VDC, 0-20mA DC và 4-20mA DC, đồng thời cho phép xuất ra các tín hiệu chuẩn tương ứng như 0-10VDC, 2-10VDC, 0-20mA DC hoặc 4-20mA DC.
Trong các hệ thống tự động hóa, tín hiệu analog từ cảm biến, bộ đo, bộ điều khiển hoặc thiết bị hiện trường thường cần được chuyển đổi về đúng chuẩn tín hiệu mà PLC, bộ điều khiển hoặc hệ thống giám sát có thể xử lý. 2SC3D11CC3 GIC giúp thực hiện nhiệm vụ này một cách ổn định, chính xác và an toàn nhờ khả năng cách ly điện giữa ngõ vào, ngõ ra và nguồn cấp.Sản phẩm phù hợp sử dụng trong tủ điện điều khiển, hệ thống đo lường, dây chuyền sản xuất, hệ thống HVAC, xử lý nước, năng lượng, nhà máy công nghiệp và các ứng dụng cần chuyển đổi tín hiệu analog có độ tin cậy cao.
Tổng quan nổi bật về 2SC3D11CC3 GIC
2SC3D11CC3 GIC được thiết kế để chuyển đổi tín hiệu analog tuyến tính, có cách ly galvanic giữa input, output và supply. Thiết bị sử dụng nguồn cấp 24VDC ±15%, công suất tiêu thụ thấp khoảng 2W, giúp dễ dàng tích hợp vào các hệ thống điều khiển hiện có.
Điểm mạnh của sản phẩm nằm ở khả năng hỗ trợ nhiều tổ hợp tín hiệu đầu vào và đầu ra. Người dùng có thể lựa chọn chế độ hoạt động thông qua DIP switch ở mặt trước thiết bị. Ngoài ra, sản phẩm còn có biến trở hiệu chỉnh Offset và Gain ngay trên mặt trước, hỗ trợ cân chỉnh tín hiệu khi cần thiết trong quá trình vận hành.
Với thiết kế vỏ công nghiệp rộng 22.5mm, lắp đặt trên thanh DIN Rail 35mm, 2SC3D11CC3 GIC là lựa chọn phù hợp cho các tủ điện cần tiết kiệm không gian nhưng vẫn đảm bảo độ ổn định và tính an toàn cao.

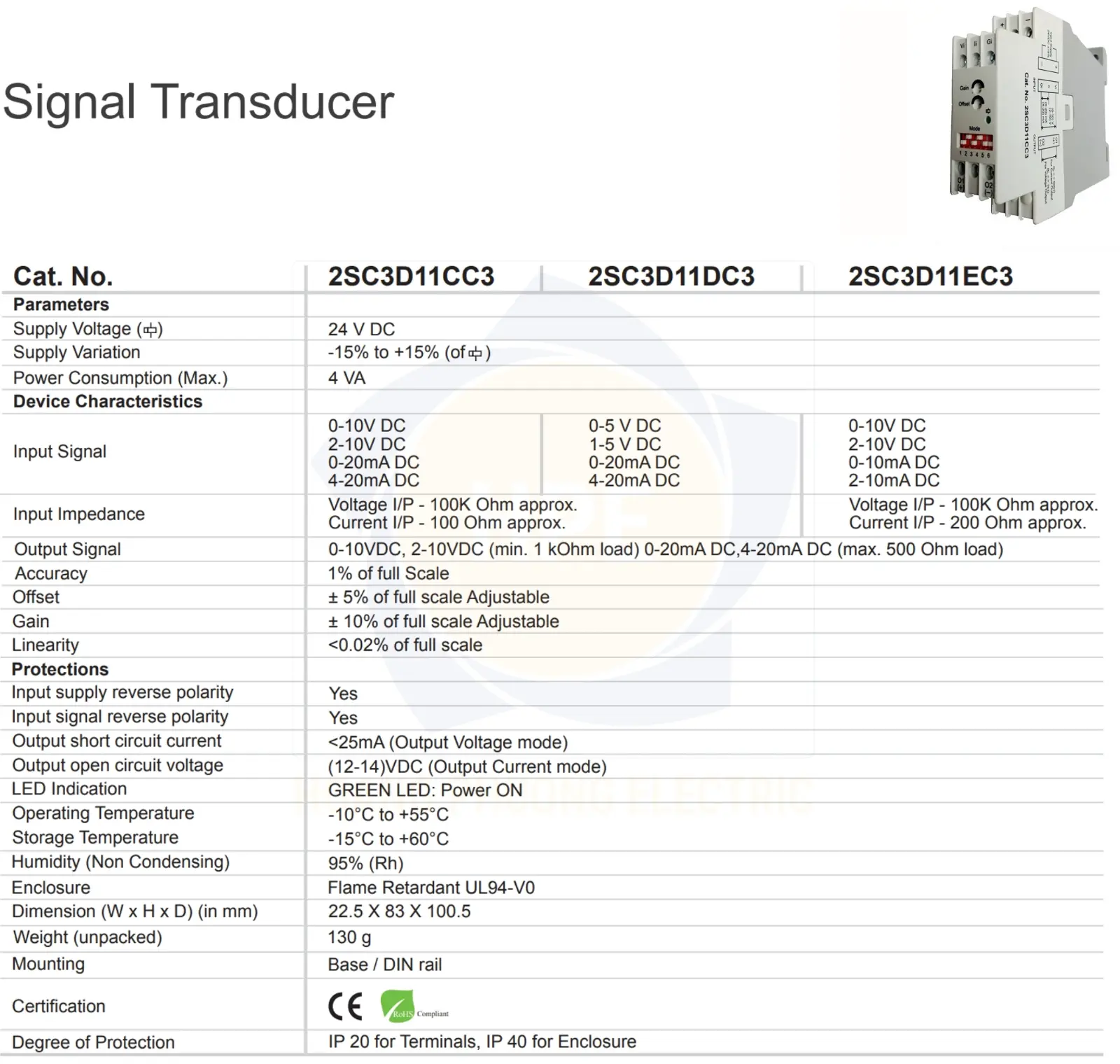

Thông số kỹ thuật Thiết bị chuyển đổi tín hiêu V ra mA 2SC3D11CC3 GIC
| Mã sản phẩm | 2SC3D11CC3 |
| Kích thước (mm) | 22.5 x 83 x 100.5 |
| Trọng lượng (g) | 130 |
| Chức năng | Chuyển đổi tín hiệu analog |
| Nguồn cấp | 24VDC ±15% |
| Công suất tiêu thụ | 2W |
| Tín hiệu đầu vào | 0-10VDC, 2-10VDC, 0-20mA DC, 4-20mA DC |
| Tín hiệu đầu ra | 0-10VDC, 2-10VDC, 0-20mA DC, 4-20mA DC |
| Độ chính xác | 1% toàn thang đo |
| Độ tuyến tính | <0.02% toàn thang đo |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -15°C đến +60°C |
| Độ ẩm tương đối | 95% RH, không ngưng tụ |
| Kiểu lắp đặt | DIN Rail |
| Cấp bảo vệ | IP20 cho terminal, IP40 cho housing |
Ưu điểm của 2SC3D11CC3 GIC
- Hỗ trợ nhiều tín hiệu analog: 0-10V, 2-10V, 0-20mA, 4-20mA.
- Chuyển đổi linh hoạt giữa tín hiệu V và mA.
- Cách ly 3 port 3.75kV, giúp giảm nhiễu và bảo vệ hệ thống.
- Cài đặt dễ dàng bằng DIP switch ở mặt trước.
- Hỗ trợ chỉnh Offset ±5% và Gain ±10%.
- Thiết kế nhỏ gọn 22.5mm, lắp đặt nhanh trên DIN Rail 35mm.
Ứng dụng của 2SC3D11CC3 GIC
- Dùng trong PLC, tủ điện điều khiển, SCADA, HVAC.
- Phù hợp cho hệ thống xử lý nước, nước thải, dây chuyền tự động hóa.
- Kết nối với cảm biến áp suất, cảm biến nhiệt độ, cảm biến mức, biến tần.
- Chuyển đổi tín hiệu 4-20mA sang 0-10V hoặc 0-10V sang 4-20mA.
- Giúp tín hiệu đưa về bộ điều khiển ổn định, chính xác và an toàn hơn.
Lưu ý khi lắp đặt và sử dụng 2SC3D11CC3 GIC
Khi sử dụng 2SC3D11CC3 GIC, người dùng cần lựa chọn đúng chế độ DIP switch theo tín hiệu đầu vào và tín hiệu đầu ra mong muốn. Việc chọn sai chế độ có thể khiến tín hiệu đầu ra không chính xác hoặc không phù hợp với thiết bị nhận tín hiệu.
Nguồn cấp cho thiết bị là 24VDC ±15%, vì vậy cần đảm bảo bộ nguồn ổn định, đúng cực tính và phù hợp với yêu cầu hệ thống. Khi đấu nối ngõ ra dòng điện, cần chú ý tải tối đa 500Ω. Khi sử dụng ngõ ra điện áp, tải nên đạt tối thiểu 1kΩ.
Thiết bị nên được lắp trên DIN Rail trong tủ điện, ở môi trường khô ráo, nhiệt độ hoạt động từ -10°C đến +55°C và độ ẩm không ngưng tụ. Với hệ thống có nhiễu cao, nên bố trí dây tín hiệu analog tách biệt với dây động lực để đảm bảo chất lượng tín hiệu tốt nhất.
Vì sao nên chọn 2SC3D11CC3 GIC?
2SC3D11CC3 GIC là lựa chọn phù hợp cho các hệ thống cần chuyển đổi tín hiệu analog ổn định, cách ly tốt và dễ cấu hình. Sản phẩm hỗ trợ nhiều chuẩn tín hiệu thông dụng, giúp giảm nhu cầu sử dụng nhiều loại bộ chuyển đổi khác nhau.
Thiết bị có khả năng cách ly 3 port 3.75kV, bảo vệ tốt cho hệ thống điều khiển, đồng thời hạn chế nhiễu và sai lệch tín hiệu. Thiết kế nhỏ gọn, lắp DIN Rail, có LED báo nguồn, DIP switch chọn chế độ và biến trở hiệu chỉnh trên mặt trước giúp quá trình lắp đặt, vận hành và bảo trì trở nên thuận tiện hơn.
Đối với các kỹ sư tự động hóa, đơn vị tích hợp hệ thống hoặc nhà máy sản xuất, 2SC3D11CC3 GIC là giải pháp hiệu quả để chuẩn hóa tín hiệu analog, nâng cao độ tin cậy và tối ưu chi phí triển khai.
Kết luận
2SC3D11CC3 GIC là bộ chuyển đổi tín hiệu analog chất lượng cao, phù hợp cho các hệ thống tự động hóa cần chuyển đổi và cách ly tín hiệu 0-10V, 2-10V, 0-20mA hoặc 4-20mA. Với khả năng cách ly 3 port 3.75kV, độ chính xác Class 1, thời gian đáp ứng nhanh dưới 100ms, hỗ trợ DIP switch chọn chế độ và thiết kế lắp DIN Rail nhỏ gọn, sản phẩm đáp ứng tốt nhu cầu sử dụng trong tủ điện, hệ thống PLC, SCADA, HVAC, xử lý nước và nhiều ứng dụng công nghiệp khác.
Nếu bạn đang tìm kiếm một bộ chuyển đổi tín hiệu analog ổn định, dễ lắp đặt, dễ cấu hình và có độ an toàn cao, 2SC3D11CC3 GIC là lựa chọn đáng cân nhắc cho hệ thống điều khiển và đo lường công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Thiết bị chuyển đổi tín hiêu V ra mA 2SC3D11CC3 GIC chính hãng với giá cả tốt nhất.
