28A11A0 GIC – Bộ chuyển đổi giao tiếp RS232, RS485, RS422 chuyên dụng cho công nghiệp
Giới thiệu chung về 28A11A0 GIC
28A11A0 GIC là mã bộ chuyển đổi giao tiếp thuộc nhóm Interface Converters của GIC, được thiết kế để kết nối các thiết bị truyền thông nối tiếp trong hệ thống tự động hóa công nghiệp. Hai sản phẩm này hỗ trợ các chuẩn truyền thông phổ biến như RS232, RS485 và RS422, giúp người dùng dễ dàng tích hợp máy tính, PLC, HMI, thiết bị đo lường, biến tần, bộ điều khiển và nhiều thiết bị công nghiệp khác.
28A11A0 GIC là thiết bị chuyển đổi giao tiếp công nghiệp được thiết kế nhằm hỗ trợ kết nối ổn định giữa các chuẩn truyền thông phổ biến như RS232, RS485, RS422 hoặc USB, tùy theo từng phiên bản sản phẩm. Với thiết kế nhỏ gọn, khả năng lắp đặt trên DIN Rail, tốc độ truyền thông ổn định và độ tin cậy cao trong môi trường công nghiệp, [Mã sản phẩm] phù hợp sử dụng trong tủ điện điều khiển, hệ thống tự động hóa, PLC, HMI, biến tần, thiết bị đo lường và các ứng dụng giám sát dữ liệu. Đây là lựa chọn hiệu quả cho doanh nghiệp cần một giải pháp chuyển đổi tín hiệu bền bỉ, dễ lắp đặt, dễ vận hành và tối ưu chi phí trong các hệ thống truyền thông công nghiệp.

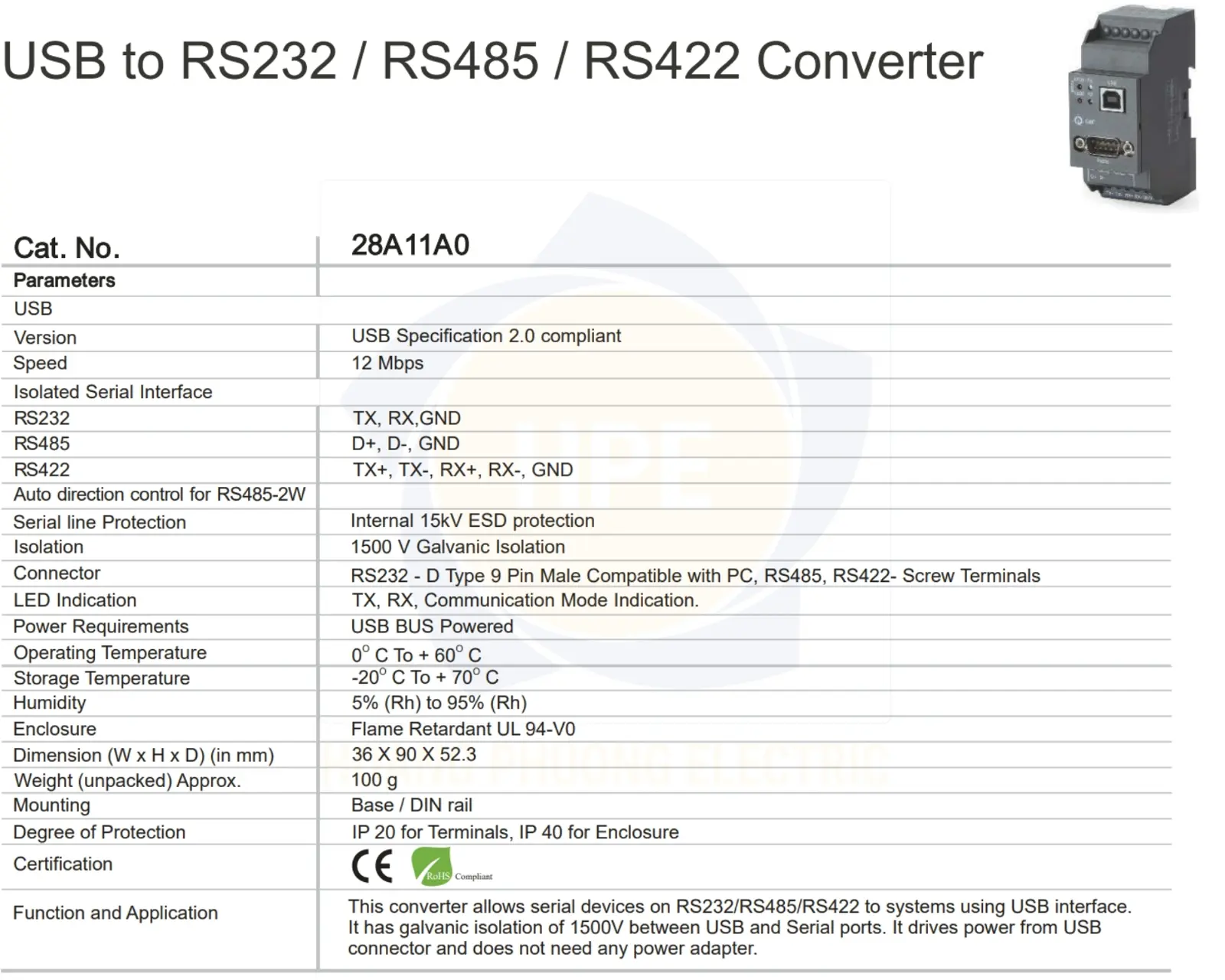

Thông Số Kỹ Thuật USB chuyển đổi sang RS232 RS485 RS422 28A11A0 GIC
| Mã sản phẩm | 28A11A0 |
| Kích thước | 36 x 90 x 52.3 mm |
| Khối lượng | Khoảng 100 g |
| Chuẩn USB | USB Specification 2.0 compliant |
| Tốc độ USB | 12 Mbps |
| Tốc độ truyền thông | 300 bps đến 230 Kbps |
| RS232 | TX, RX, GND |
| RS485 | D+, D-, GND |
| RS422 | TX+, TX-, RX+, RX-, GND |
| Cổng RS232 | DB9 Male, tương thích PC |
| Cổng RS485/RS422 | Screw terminals |
| Điều khiển hướng RS485-2W | Tự động |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C |
| Độ ẩm | 5% RH đến 95% RH |
| Kiểu lắp | Base / DIN Rail |
| Cấp bảo vệ | IP20 cho terminal, IP40 cho vỏ |
Ưu điểm của bộ chuyển đổi 28A11A0 GIC
Thiết kế nhỏ gọn, dễ lắp đặt
Cả hai thiết bị đều có kích thước 36 x 90 x 52.3 mm, trọng lượng khoảng 100 g, phù hợp lắp trong tủ điện công nghiệp. Thiết kế hỗ trợ DIN Rail giúp thi công gọn gàng, chắc chắn và tiết kiệm không gian.
Tốc độ truyền thông ổn định
Với dải tốc độ từ 300 bps đến 230 Kbps, hai bộ chuyển đổi đáp ứng tốt nhiều ứng dụng truyền thông nối tiếp trong công nghiệp, từ cấu hình thiết bị đơn giản đến truyền dữ liệu giám sát.
Bảo vệ tốt trong môi trường công nghiệp
Cả 28A11A0 và 28B21A0 đều có cách ly Galvanic 1500V và bảo vệ ESD, giúp giảm rủi ro do nhiễu điện, xung áp hoặc chênh lệch điện thế giữa các thiết bị truyền thông.
Hỗ trợ RS485-2W tự động
Tính năng Auto direction control for RS485-2W giúp thiết bị tự động điều khiển hướng truyền dữ liệu khi dùng RS485 2 dây. Điều này giúp việc lắp đặt và vận hành đơn giản hơn, hạn chế lỗi cấu hình trong quá trình sử dụng.
Bảng so sánh USB chuyển đổi sang RS232 RS485 RS422
| Tiêu chí | 28A11A0 GIC | 28B21A0 GIC |
|---|---|---|
| Chức năng chính | Chuyển đổi USB sang RS232/RS485/RS422 | Chuyển đổi RS232 sang RS485/RS422 |
| Đầu vào | USB 2.0 | RS232 |
| Đầu ra | RS232, RS485, RS422 | RS485, RS422 |
| Cổng RS232 | DB9 Male | DB9 Female |
| Nguồn cấp | Lấy nguồn từ USB | 9.4–26.4 VDC |
| Tốc độ truyền | 300 bps đến 230 Kbps | 300 bps đến 230 Kbps |
| Cách ly | 1500V Galvanic Isolation | 1500V Galvanic Isolation |
| Bảo vệ ESD | 15kV | 15kV |
| Lắp đặt | Base / DIN Rail | Base / DIN Rail |
| Ứng dụng phù hợp | Kết nối máy tính/laptop với thiết bị serial | Chuyển RS232 sang RS485/RS422 trong hệ thống công nghiệp |
28A11A0 GIC là bộ chuyển đổi USB sang RS232/RS485/RS422, phù hợp khi cần kết nối máy tính hoặc laptop với thiết bị truyền thông nối tiếp. 28B21A0 GIC là bộ chuyển đổi RS232 sang RS485/RS422, phù hợp cho các hệ thống cần mở rộng khoảng cách truyền thông hoặc chuyển đổi chuẩn RS232 sang RS485/RS422 trong môi trường công nghiệp. Các thông số như tốc độ truyền đến 230Kbps, cách ly Galvanic 1500V, bảo vệ ESD và khả năng lắp DIN Rail được thể hiện trong tài liệu kỹ thuật của sản phẩm.

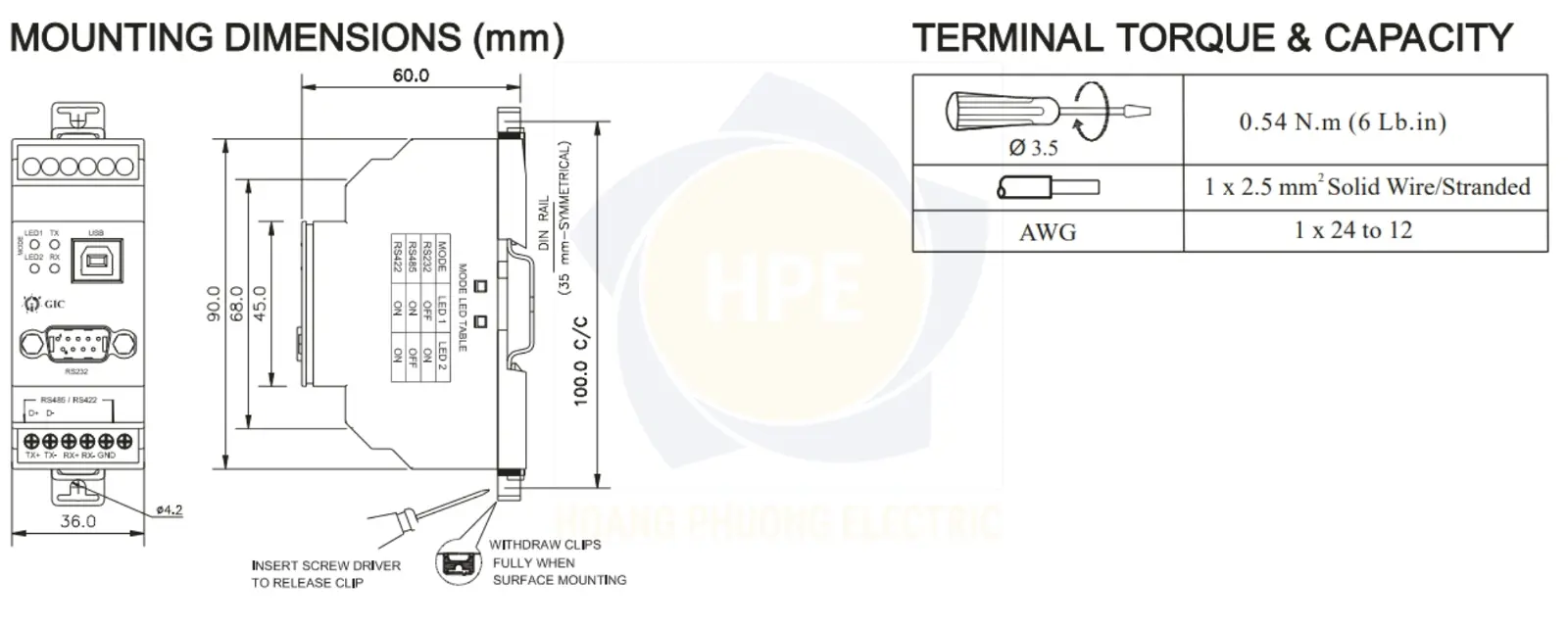

Sơ đồ và cách lắp đặt
Nên chọn 28A11A0 hay 28B21A0?
Nếu bạn cần kết nối máy tính hoặc laptop với thiết bị sử dụng RS232, RS485 hoặc RS422, mã 28A11A0 GIC là lựa chọn phù hợp. Thiết bị lấy nguồn trực tiếp từ cổng USB, hỗ trợ cổng COM ảo và rất tiện cho kỹ sư khi cấu hình thiết bị tại hiện trường.
Nếu hệ thống của bạn đã có thiết bị dùng RS232 và cần chuyển đổi sang RS485 hoặc RS422 để truyền xa hơn, chống nhiễu tốt hơn hoặc kết nối vào mạng truyền thông công nghiệp, mã 28B21A0 GIC sẽ phù hợp hơn.
Nói đơn giản: 28A11A0 dùng cho USB sang serial, còn 28B21A0 dùng cho RS232 sang RS485/RS422.
Ứng dụng thực tế của bộ chuyển đổi 28A11A0 GIC
Hai mã 28A11A0 và 28B21A0 thường được sử dụng trong các hệ thống:
Tự động hóa nhà máy: kết nối PLC, HMI, biến tần, bộ điều khiển và thiết bị đo lường.
Tủ điện điều khiển: chuyển đổi chuẩn giao tiếp để đồng bộ dữ liệu giữa các thiết bị.
Hệ thống SCADA: kết nối thiết bị hiện trường dùng RS485/RS422 với máy tính hoặc thiết bị trung gian.
Bảo trì và cấu hình thiết bị: dùng 28A11A0 để laptop giao tiếp với thiết bị serial qua USB.
Mở rộng truyền thông RS232: dùng 28B21A0 để chuyển RS232 sang RS485/RS422 trong môi trường cần truyền xa hoặc chống nhiễu tốt hơn.
Phụ kiện đi kèm và mã liên quan
Theo thông tin đặt hàng, các mã phụ kiện liên quan gồm:
| Mã | Mô tả |
|---|---|
| 28A11A0 | USB to RS232 / RS485 / RS422 Converter |
| 28D33B0 | Cáp USB 2.0 Type A Male to B Male cho 28A11A0 |
| 28NNN10 | Software CD cho Windows 8, 8.1 và 10 |
| 28B21A0 | RS232 to RS485/RS422 Converter |
| 28E34B0 | Cáp DB9 Female to DB9 Male cho 28B21A0 |
Kết luận
28A11A0 GIC và 28B21A0 GIC là hai bộ chuyển đổi giao tiếp hữu ích cho các hệ thống tự động hóa công nghiệp. Nếu cần kết nối máy tính với thiết bị RS232/RS485/RS422, 28A11A0 là lựa chọn phù hợp nhờ giao tiếp USB 2.0, nguồn cấp từ USB và hỗ trợ cổng COM ảo. Nếu cần chuyển đổi từ RS232 sang RS485/RS422 trong hệ thống điều khiển, 28B21A0 là giải pháp ổn định, có cách ly, bảo vệ ESD và thiết kế chuyên dụng cho tủ điện công nghiệp.
Với thiết kế nhỏ gọn, hỗ trợ DIN Rail, cách ly 1500V, bảo vệ ESD và tốc độ truyền đến 230 Kbps, hai mã sản phẩm này là lựa chọn đáng tin cậy cho các ứng dụng truyền thông nối tiếp trong nhà máy, tủ điện, hệ thống SCADA và bảo trì thiết bị công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được USB chuyển đổi sang RS232 RS485 RS422 28A11A0 GIC chính hãng với giá cả tốt nhất.
