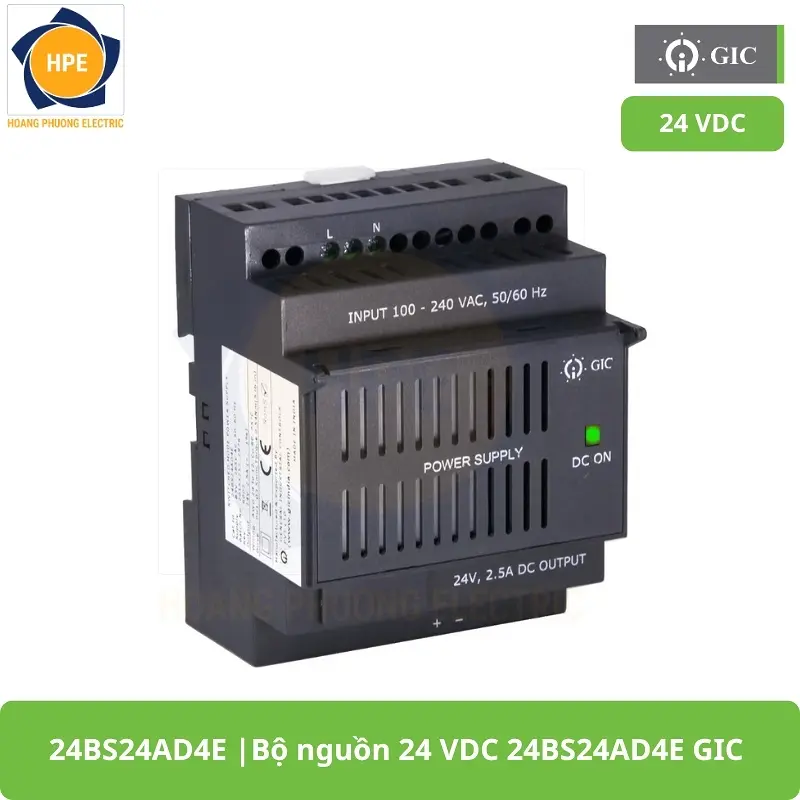

24BS24AD4E GIC Bộ nguồn xung – Nguồn SMPS Modular chính hãng
Tổng quan về bộ nguồn xung GIC dòng SMPS Modular
24BS24AD4E GIC là các mã bộ nguồn xung thuộc dòng Switched Mode Power Supply – Modular của GIC. Đây là dòng nguồn DC công nghiệp được thiết kế để chuyển đổi điện áp AC đầu vào thành điện áp DC ổn định, phục vụ cho các thiết bị điều khiển, cảm biến, relay, PLC, HMI, module I/O và nhiều thiết bị tự động hóa khác.
Các bộ nguồn GIC này có điện áp đầu ra 24VDC, nhiều mức công suất khác nhau từ 12W đến 96W, phù hợp cho nhiều nhu cầu tải khác nhau trong tủ điện công nghiệp. Với thiết kế nhỏ gọn, hỗ trợ lắp DIN Rail, hiệu suất cao, độ ổn định tốt và tích hợp các chức năng bảo vệ, dòng nguồn SMPS Modular GIC là lựa chọn phù hợp cho các hệ thống cần nguồn cấp bền bỉ, an toàn và tiết kiệm không gian.
24BS24AD4E GIC là bộ nguồn xung thuộc dòng Switched Mode Power Supply – Modular của GIC, được thiết kế để chuyển đổi nguồn AC sang nguồn DC ổn định cho các thiết bị điều khiển công nghiệp. Với điện áp đầu ra 24VDC, thiết kế nhỏ gọn, hiệu suất cao, độ nhiễu thấp và khả năng lắp đặt trên DIN Rail, sản phẩm phù hợp sử dụng trong tủ điện, hệ thống PLC, HMI, relay, cảm biến, module I/O, bộ chuyển đổi tín hiệu và các ứng dụng tự động hóa. Ngoài ra, 24BS24AD4E GIC còn được tích hợp các tính năng bảo vệ như quá tải, quá dòng và ngắn mạch, giúp hệ thống vận hành an toàn, ổn định và bền bỉ.
Thông số kỹ thuật Bộ nguồn 24 VDC 24BS24AD4E GIC
| Mã sản phẩm | 24BS24AD4E |
| Kích thước (mm) | 72 x 90 x 58 |
| Trọng lượng (g) | 260 |
| Công suất | 60W |
| Dải biến thiên nguồn | -15% đến +10% |
| Tần số | 50/60Hz |
| Dòng định mức | 2.5A |
| Dải dòng đầu ra | 0-2.5A |
| Độ chính xác điện áp đầu ra | ±1% |
| Hiệu suất | >85% |
| Công suất không tải | <0.3W tại 115VAC, <0.4W tại 230VAC |
| Bảo vệ quá tải | 150% đến 250% |
| Bảo vệ ngắn mạch | Tự phục hồi sau khi hết lỗi |
| Đèn báo | LED xanh Output ON |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Lắp đặt | Base / DIN Rail |
Ưu điểm chung của nguồn xung 24BS24AD4E GIC SMPS Modular
- Điện áp đầu ra 24VDC ổn định, phù hợp cho thiết bị điều khiển công nghiệp.
- Khả năng load regulation và line regulation tốt, giúp điện áp ổn định khi tải hoặc nguồn đầu vào thay đổi.
- Nhiễu thấp, ripple thấp, giúp cấp nguồn ổn định cho thiết bị điện tử.
- Tích hợp bảo vệ quá tải và bảo vệ ngắn mạch.
- Tự phục hồi sau khi điều kiện lỗi được loại bỏ.
- Hiệu suất hoạt động cao, giúp giảm tổn hao năng lượng.
- Công suất tiêu thụ không tải thấp, tiết kiệm điện.
- Thiết kế nhỏ gọn, nhiều mức công suất để lựa chọn.
- Hỗ trợ lắp đặt Base / DIN Rail, dễ bố trí trong tủ điện.
- Vỏ chống cháy UL94-V0, phù hợp cho môi trường công nghiệp.
- Có LED xanh báo trạng thái Output ON.
- Đạt các chứng nhận CE, UKCA, RoHS.
Bảng so sánh thông số sản phẩmBộ nguồn 24 VDC 24BS24AD4E GIC
| Thông số | 24AS244D6D | 24BS24AD4E | 24BS241D2F | 24BS24BD1F |
|---|---|---|---|---|
| Công suất | 96W | 60W | 24W | 12W |
| Điện áp đầu vào | 230VAC | 100-240VAC | 100-240VAC | 100-240VAC |
| Dải biến thiên nguồn | -30% đến +15% | -15% đến +10% | -15% đến +10% | -15% đến +10% |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz ±3Hz |
| Điện áp đầu ra | 24VDC | 24VDC | 24VDC | 24VDC |
| Dòng đầu ra định mức | 4A | 2.5A | 1A | 0.5A |
| Dải dòng đầu ra | 0-4A | 0-2.5A | 0-1A | 0-0.5A |
| Độ chính xác điện áp đầu ra | ±1% | ±1% | ±1% | ±1% |
| Hiệu suất | >87% | >85% | >85% | >85% |
| Công suất không tải | 0.5W max @ 230VAC | <0.3W @ 115VAC, <0.4W @ 230VAC | <0.3W @ 115VAC, <0.5W @ 230VAC | 0.3W @ 115VAC, 0.5W @ 230VAC |
| Dòng AC đầu vào | 1.2A | 1.3A @115VAC, 0.7A @230VAC | 0.6A @115VAC, 0.35A @230VAC | 0.22A @115VAC, 0.14A @230VAC |
| Dòng khởi động | Cold Start 50A @ 230VAC | Cold Start 50A @ 230VAC | Cold Start 50A @ 230VAC | 30A @ 230VAC |
| Bảo vệ quá áp | <175% | 160% | 160% | <160% |
| Khả năng quá tải | 125% – 160% | 150% – 250% | 120% – 175% | 120% – 200% |
| Hoạt động khi hở mạch | Normal Operation | Normal Operation | Normal Operation | Normal Operation |
| Thời gian khởi động | <0.5s | 90-110ms | 80ms-1s | 150-500ms |
| Nhiệt độ hoạt động | -10°C đến +55°C | -10°C đến +55°C | -10°C đến +55°C | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -25°C đến +85°C | -10°C đến +70°C | -10°C đến +70°C | -10°C đến +70°C |
| Kích thước W x H x D | 105 x 90 x 58 mm | 72 x 90 x 58 mm | 36 x 90 x 60 mm | 17.5 x 90 x 58.5 mm |
| Trọng lượng | Khoảng 350g | Khoảng 260g | Khoảng 135g | Khoảng 75g |
| Kiểu lắp đặt | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail | Base / DIN Rail |
| Ứng dụng phù hợp | Tải lớn, nhiều thiết bị 24VDC | Tải trung bình | Tải nhỏ | Mạch phụ, cảm biến, tải nhỏ |
Ứng dụng của 24BS24AD4E GIC
Các mã nguồn xung GIC này được sử dụng rộng rãi trong nhiều hệ thống tự động hóa và điện công nghiệp, bao gồm:
- Cấp nguồn cho PLC, HMI, relay, timer, counter.
- Cấp nguồn cho cảm biến tiệm cận, cảm biến quang, cảm biến áp suất, cảm biến mức.
- Dùng trong tủ điện điều khiển máy móc.
- Cấp nguồn cho module I/O, module truyền thông, bộ chuyển đổi tín hiệu.
- Ứng dụng trong hệ thống băng tải, máy đóng gói, máy sản xuất tự động.
- Dùng trong hệ thống HVAC, xử lý nước, trạm bơm, tủ điều khiển motor.
- Phù hợp cho các hệ thống cần nguồn 24VDC ổn định, nhỏ gọn và dễ lắp DIN Rail.
Nên chọn mã nguồn GIC nào?
- Chọn 24AS244D6D nếu hệ thống cần nguồn 24VDC 4A, công suất lớn 96W, cấp cho nhiều thiết bị cùng lúc.
- Chọn 24BS24AD4E nếu cần nguồn 24VDC 2.5A, công suất 60W, phù hợp cho tủ điều khiển tải trung bình.
- Chọn 24BS241D2F nếu cần nguồn 24VDC 1A, công suất 24W, dùng cho cảm biến, relay hoặc module nhỏ.
- Chọn 24BS24BD1F nếu cần nguồn 24VDC 0.5A, công suất 12W, ưu tiên tiết kiệm không gian tủ điện.
Khi lựa chọn bộ nguồn, nên tính tổng dòng tiêu thụ của toàn bộ thiết bị 24VDC trong hệ thống, sau đó chọn nguồn có dòng định mức cao hơn nhu cầu thực tế để đảm bảo độ bền và khả năng vận hành ổn định.
Lưu ý khi lắp đặt và sử dụng nguồn xung GIC
- Kiểm tra đúng điện áp đầu vào trước khi cấp nguồn cho thiết bị.
- Không sử dụng vượt quá dòng và công suất định mức của bộ nguồn.
- Lắp đặt trên DIN Rail hoặc đế chắc chắn trong tủ điện.
- Đảm bảo tủ điện có không gian thông thoáng để tản nhiệt.
- Đấu đúng cực L/N ở đầu vào AC và đúng cực +/− ở đầu ra DC.
- Nên dùng thiết bị bảo vệ đầu vào phù hợp như MCB hoặc cầu chì.
- Không lắp thiết bị ở nơi quá ẩm, quá nóng hoặc có nhiều bụi dẫn điện.
- Kiểm tra LED Output ON để xác nhận nguồn DC đang hoạt động.
- Tách dây nguồn DC điều khiển khỏi dây động lực để giảm nhiễu.
Sơ đồ và cách lắp đặt
Vì sao nên chọn nguồn xung GIC?
Nguồn xung GIC dòng SMPS Modular là lựa chọn phù hợp cho các hệ thống cần nguồn DC ổn định, thiết kế gọn và dễ lắp đặt. Với nhiều mức công suất từ 12W, 24W, 60W đến 96W, người dùng có thể dễ dàng lựa chọn mã phù hợp với từng ứng dụng cụ thể.
Các sản phẩm như 24AS244D6D, 24BS24AD4E, 24BS241D2F và 24BS24BD1F đều có khả năng bảo vệ quá tải, bảo vệ ngắn mạch, độ ổn định điện áp tốt và thiết kế chuyên dụng cho tủ điện. Đây là giải pháp cấp nguồn đáng tin cậy cho các hệ thống tự động hóa, điều khiển máy móc và thiết bị công nghiệp.
Kết luận
24BS24AD4E GIC là các mã bộ nguồn xung 24VDC thuộc dòng Switched Mode Power Supply – Modular, đáp ứng nhiều nhu cầu cấp nguồn khác nhau trong công nghiệp. Từ công suất nhỏ 12W đến công suất lớn 96W, các sản phẩm này phù hợp cho tủ điện, PLC, HMI, cảm biến, relay, module điều khiển và nhiều thiết bị tự động hóa khác.
Nếu bạn đang tìm kiếm nguồn xung GIC chính hãng, có thiết kế nhỏ gọn, hiệu suất cao, bảo vệ tốt và dễ lắp DIN Rail, bốn mã sản phẩm trên là lựa chọn đáng cân nhắc cho hệ thống điều khiển công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Bộ nguồn 24 VDC 24BS24AD4E GIC chính hãng với giá cả tốt nhất.
